Ошибки и ремонт серводвигателей B&R в

Ремонт двигателей B&R

Ремонт серводвигателей B&RРемонт серводвигателей B&R в является одним из основных направлений сервисного центра «Кернел».

Электродвигатели данного производителя имеют высокие параметры по перегрузкам, а также динамике и широким диапазоном крутящего момента.

Серводвигатели B&R отличаются классом защиты, встроенным стояночным тормозом и т. п. Двигатели B&R, часто встречаются на станках с числовым программным управлением (ЧПУ)

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, в этой ситуации ремонт двигателя B&R единственное экономически выгодное решение.

Самыми распространенными сериями серводвигателей B&R ремонт которых предлагает наша компания являются:

B&R ACOPOS

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт серводвигателей B&R. Для максимально быстрого, а главное качественного ремонта, перемотки двигателей B&R потребуется специализированное помещение, оборудованное необходимым оборудованием расходные материалы и компоненты для восстановления подобного промышленного оборудования и конечно же квалифицированный персонал.

Благодаря всему вышеперечисленному ремонт двигателей B&R в сервисном центре "Кернел" проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отделльно взятый ремонт серводвигателя B&R завершается проверкой на специализированном стенде с блоками управления в условиях максимально приближенных к реальным.

Что входит в ремонт

Ремонт серводвигателей B&RДля восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт серводвигателей B&R в входит:

  • Внутренняя и внешняя очистка двигателя
  • Изоляция обмоток электродвигателя
  • Перемотка силовых обмоток двигателя
  • Пролачивание и сушка обмоток электродвигателя
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипника электродвигателя
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Изготовление и замена муфты энкодера
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

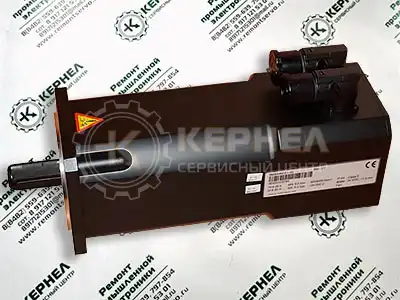

Ошибки и неисправности

Неисправности двигателей B&R

Ошибки серводвигателей B&RСамые распространенные неисправности двигателей B&R:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ подшипников их заклинивание;
  • Износ посадочных мест подшипников на фланцах серводвигателя;
  • Износ сальников;
  • Износ тормозной системы;
  • Размагничивание магнитов на роторе, потеря магнитных свойств;
  • Разрушение корпуса двигателя (механические повреждения или из-за работы в агрессивной среде) разъёмов;
  • Выход из строя термодатчика.

Ошибки серводвигателя B&R

Если серводвигатель работает неправильно из-за ошибок в настройках, из-за неисправностей в электрических цепях или по другим причинам, примите меры по устранению ошибок, руководствуясь данным разделом. Если описанные в данном разделе действия не позволили устранить проблему, обратитесь в специализированный сервисный центр.

ОшибкаПричинаУстранение

4014

Управление двумя энкодерами: превышен предел остановки разности позиций.

5032

Слишком низкое ускорение - тормозной путь превышает положительный предел SW.

5033

Слишком низкое ускорение - тормозной путь превышает отрицательный предел SW.

5034

Процедура наведения невозможна: ошибка кодера.

5035

Контрольные отметки не обнаружены.

5036

Превышен предел остановки ускорения.

5039

Функция невозможна: ошибка кодера.
6026

Стояночный тормоз: превышен предел тока статора при отпускании.

6027

Стояночный тормоз: ручное управление запрещено.

6028

Стояночный тормоз: пониженное напряжение / ток (обрыв провода, проверьте питание 24 В).

6029

Стояночный тормоз: сигнал управления включен и выходной статус выключен.

6030

Стояночный тормоз: выход тормоза активен, но в данных двигателя отсутствует тормоз.

6036

Параметры двигателя отсутствуют или недействительны.

6038

Предел крутящего момента выше пикового крутящего момента двигателя.

6044

Фазировка: направление вращения или положение недопустимы.

6046

Фазировка: движение ротора отсутствует.

6047

Стояночный тормоз: сигнал управления выключен, а состояние выхода включено.

6048

Монитор движения стояночного тормоза двигателя: слишком большая ошибка положения.

6052

Ступень мощности: верхняя сторона: перегрузка по току.

6053

Ступень питания: нижняя сторона: перегрузка по току.

6054

Ступень мощности: перегрузка по току.

6055

Стояночный тормоз: низкое напряжение.

6056

Стояночный тормоз: низкий ток.

6057

Регулятор контура положения: ошибка датчика нагрузки.

6058

Enable1: падение напряжения.

6059

Enable2: падение напряжения.

6060

Ступень мощности: превышена предельная скорость.

Все возможные ошибки серводвигателя B&R при работе с сервоприводом – расшифровка ошибок, скачать в формате PDF

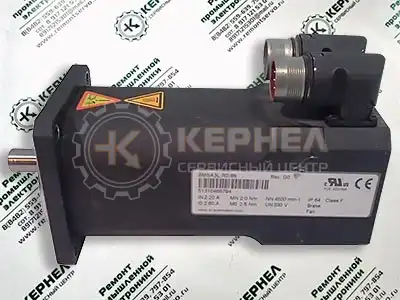

Перемотка серводвигателей B&R

Перемотка серводвигателей B&RПеремотка серводвигателей B&R сложная и кропотливая работа под силу только настоящим профессионалам своего дела и конечно же обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке электродвигателей B&R.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Электродвигатели B&R работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки электродвигателя либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс.

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку двигателей B&R в , мы делаем все возможные виды ремонта электромоторов такие как:

  • Чистка внешнего корпуса электродвигателя;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора электродвигателя;
  • Перемотка ротора электродвигателя;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт якоря электродвигателя;
  • Ремонт статора электродвигателя;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка отремонтированного двигателя без нагрузки и с нагрузкой.

Ремонт и настройка энкодера и резольвера B&R

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

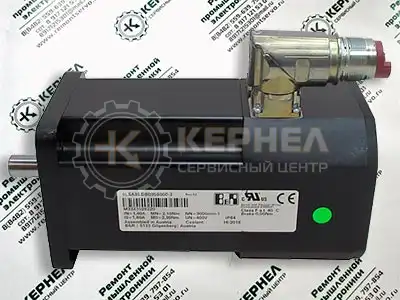

Ремонт серводвигателей B&R

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

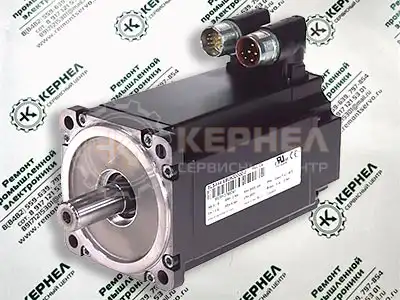

Ремонт серводвигателей B&R ACOPOS

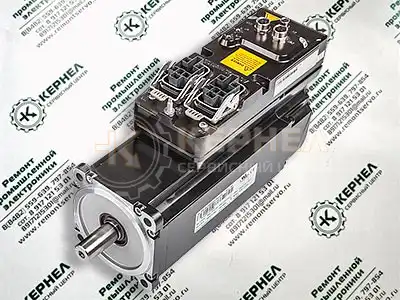

Ремонт серводвигателей B&R

Не полный список двигателей B&R серии ACOPOS ремонт которых предлагает наш сервисный центр.

8MSA42.RO-31; 8LSA35.EB030D200-0; 8MSA4LE3-47; 8DI330.ff045hi00-1; 8DI33S.ff045hi00-1; 8DI340.ff045hi00-1; 8DI34S.ff045hi00-1; 8DI440.ff022hi00-1; 8DI44S.ff022hi00-1; 8DI450.ff022hi00-1; 8DI45S.ff022hi00-1; 8LVA33.B1021D000-0; 8LVA33.B1021D200-0; 8LVA13.ee015ffgg-0; 8LVA13.ee030ffgg-0; 8LVA22.ee015ffgg-0; 8LVA22.ee030ffgg-0; 8LVA23.ee015ffgg-0; 8LVA23.ee030ffgg-0; 8LVA33.ee015ffgg-0; 8LVA33.ee021ffgg-0; 8LVB13.ee003LjCn00; 8LVB13.ee003LjFn00; 8LVB13.ee009LjCn00; 8LVB13.ee010LjCn00; 8LVB13.ee015SjCn00; 8LVB13.ee015SjFn00; 8LVB13.ee040LjFn00; 8LVB13.ee064LjFn00; 8LVB13.ee064SjFn00; 8LVB13.ee100LjFn00; 8LVB22.ee008LjCn00; 8LVB22.ee009LjFn00; 8LVB22.ee010LjFn00; 8LVB22.ee012LjCn00; 8LVB22.ee025LjCn00; 8LVB22.ee032LjCn00; 8LVB22.ee040LjCn00; 8LVB22.ee040SjCn00; 8LVB23.ee015SjFn00; 8LVB23.ee016SjFn00; 8LVB23.ee020SjFn00; 8LVB23.ee025SjCn00; 8LVB33.ee003LjCn00; 8LVB33.ee004LjCn00; 8LVB33.ee005LjCn00; 8LVB33.ee005SjCn00; 8LVB33.ee012SjCn00; 8LVB33.ee015SjCn00; 8LVB33.ee016SjCn00; 8LVB33.ee020LjCn00; 8LVB33.ee064LjCn00; 8LVB33.ee100LjCn00; 8LSA25.D8060S000-3; 8LSA25.D8060S200-3

Оставить заявку на ремонт серводвигателей B&R

Оставить заявку на ремонт или перемотку двигателей B&R в можно с помощью специальной формы, которая вызывается нажатием одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом серводвигателей B&R вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
