Ошибки и ремонт серводвигателей ABB

Ремонт серводвигателей ABB

Ремонт серводвигателей Allen-BradleyРемонт серводвигателей ABB является одним из основных направлений сервисного центра «Кернел».

Электродвигатели данного производителя имеют высокие параметры по перегрузкам, а также динамике и широким диапазоном крутящего момента.

Серводвигатели ABB отличаются классом защиты, встроенным стояночным тормозом и т. п. Двигатели ABB, часто встречаются на станках с числовым программным управлением (ЧПУ)

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, в этой ситуации ремонт двигателя ABB единственное экономически выгодное решение.

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт серводвигателей ABB. Для максимально быстрого, а главное качественного ремонта, перемотки двигателей ABB потребуется специализированное помещение, оборудованное необходимым оборудованием расходные материалы и компоненты для восстановления подобного промышленного оборудования и конечно же квалифицированный персонал.

Благодаря всему вышеперечисленному ремонт двигателей ABB в сервисном центре "Кернел" проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отделльно взятый ремонт серводвигателя ABB завершается проверкой на специализированном стенде с блоками управления в условиях максимально приближенных к реальным.

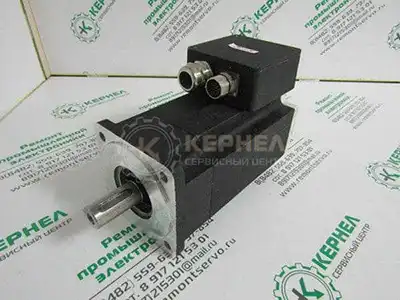

Что входит в ремонт

Ремонт серводвигателей Allen-BradleyДля восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт серводвигателей ABB входит:

  • Внутренняя и внешняя очистка двигателя
  • Изоляция обмоток электродвигателя
  • Перемотка силовых обмоток двигателя
  • Пролачивание и сушка обмоток электродвигателя
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипника электродвигателя
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Изготовление и замена муфты энкодера
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

Ошибки и неисправности

Неисправности двигателей ABB

Ошибки серводвигателей Allen-BradleyСамые распространенные неисправности двигателей ABB:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ подшипников их заклинивание;
  • Износ посадочных мест подшипников на фланцах серводвигателя;
  • Износ сальников;
  • Износ тормозной системы;
  • Размагничивание магнитов на роторе, потеря магнитных свойств;
  • Разрушение корпуса двигателя (механические повреждения или из-за работы в агрессивной среде) разъёмов;
  • Выход из строя термодатчика.

Ошибки сервомотора ABB

Если серводвигатель работает неправильно из-за ошибок в настройках, из-за неисправностей в электрических цепях или по другим причинам, примите меры по устранению ошибок, руководствуясь данным разделом. Если описанные в данном разделе действия не позволили устранить проблему, обратитесь в специализированный сервисный центр.

Код ошибкиСообщениеОписание

1

ПРЕВЫШЕНИЕ ТОКА

Слишком большой выходной ток.

  • Нагрузка двигателя может быть слишком большой.
  • Может оказаться слишком малым время ускорения (параметры 2201 ВРЕМЯ УСКОРЕН 1 и 2203 ВРЕМЯ УСКОРЕН 2).
  • Возможна неисправность электродвигателя или кабеля двигателя, либо неправильное подключение.

2

ПРЕВЫШЕНИЕ НАПРЯЖЕНИЯ

Слишком высокое постоянное напряжение в промежуточной цепи.

  • Проверьте, нет ли в сети питания постоянного или периодического перенапряжения.
  • Может оказаться слишком малым время торможения (параметр 2202 время замедлен1 или 2204 время замедлен2)
  • Тормозной прерыватель (если имеется) может быть слишком малой мощности.

4

КОРОТКОЕ ЗАМЫКАНИЕ

Неисправность по току. Возможны следующие причины:

  • Короткое замыкание в кабеле(-ях) электродвигателя или в электродвигателе.
  • Помехи в цепи питания.

20

ТЕМПЕРАТУР ЗАЩИТА ДВ Перегрев электродвигателя по оценке преобразователя ACS 400. См. Параметры 3004...3008.

21

НЕДОГРУЗКА Слишком низкая нагрузка электродвигателя. Проверьте исправность управляемого оборудования. См. параметры 3013...3015.

22

ОПРОКИДЫВАНИЕ ДВ Электродвигатель работает в области опрокидывания. Это может быть вызвано слишком большой нагрузкой или недостаточной мощностью электродвигателя. См. параметры 3009...3012.

23

НЕИСПРАВ DDCS

Обнаружена потеря связи по последовательному каналу DDCS.

  • Проверьте состояние адаптера локальной сети fieldbus.
  • Проверьте дополнительный модуль DDCS и оптоволоконные кабели.
  • Проверьте соединение между внешней системой управления и адаптером локальной сети fieldbus.

Все возможные ошибки серводвигателя и энкодера ABB при работе с частотником ABB ACS 400 – расшифровка ошибок, скачать в формате PDF

Перемотка серводвигателей ABB

Перемотка серводвигателей Allen-BradleyПеремотка серводвигателей ABB сложная и кропотливая работа под силу только настоящим профессионалам своего дела и конечно же обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке электродвигателей ABB.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Электродвигатели ABB работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки электродвигателя либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс.

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку двигателей ABB, мы делаем все возможные виды ремонта электромоторов такие как:

  • Чистка внешнего корпуса электродвигателя;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора электродвигателя;
  • Перемотка ротора электродвигателя;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт якоря электродвигателя;
  • Ремонт статора электродвигателя;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка отремонтированного двигателя без нагрузки и с нагрузкой.

Ремонт и настройка энкодера и резольвера ABB

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

Ремонт серводвигателей Allen-Bradley

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Ремонт распространенных двигателей ABB MS-series

Ремонт серводвигателей Allen-Bradley

Ниже приведен не полный список двигателей ABB серии MS ремонт которых предлагает наш сервисный центр.

MS4612N4008E43F10; MS4614N4008E43F10; MS4813N4008E43C10; MS4815N4008E43C10; MS4817N4008E43C10; MS4836N4008E43C10; MS4839N4008E43C10; MS4884N4008E42C10; MS4887N4008E42C10; MS4889N4008E42C10; MS4612N9008E43F10; MS4614N9008E43F10; MS4813N9008E43C10; MS4815N9008E43C10; MS4817N9008E43C10; MS4836N9008E43C10; MS4839N9008E43C10; MS4884N9008E42C10; MS4887N9008E42C10; MS4889N9008E42C10

Ремонт распространенных двигателей ABB E-series

Ремонт серводвигателей Allen-Bradley

Ниже приведен не полный список двигателей ABB серии E ремонт которых предлагает наш сервисный центр.

ESM04X-101-302-T2N0A00; ESM06X-201-302-T2N0A00; ESM06X-401-302-T2N0A00; ESM08X-751-302-T1N1A00; ESM08B-751-302-T2N0A00

Ремонт распространенных двигателей ABB EZM и N-series

Ремонт серводвигателей Allen-Bradley

Ниже приведен не полный список двигателей ABB серии N ремонт которых предлагает наш сервисный центр.

BSM50N-133AX; BSM50N-175AX; BSM63N-133AX; BSM63N-150AX; BSM63N-175AX; BSM50N-233AX; BSM50N-275AX; BSM50N-333AX; BSM50N-375AX; BSM63N-233AX; BSM63N-250AX; BSM63N-275AX; BSM80N-133AX; BSM80N-150AX; BSM80N-175AX; BSM63N-350AX; BSM63N-375AX; BSM80N-233AX; BSM80N-250AX; BSM80N-275AX; BSM80N-333AX; BSM80N-350AX; BSM80N-375AX; BSM50N-275AA; BSM50N-333AA; BSM50N-375AA; BSM63N-233AA; BSM63N-250AA; BSM63N-275AA; BSM80N-133AA; BSM80N-150AA; BSM80N-175AA; BSM63N-333AA; BSM63N-350AA; BSM63N-375AA
