Ошибки и ремонт частотных преобразователей KRAFTAIR SHUFT в Долгопрудном: диагностика и восстановление
Частотный преобразователь — важный элемент системы управления электроприводом, от исправности которого зависят стабильность работы оборудования, производительность технологической линии и безопасность эксплуатации. При возникновении неисправности привод может перестать запускать электродвигатель, отключаться под нагрузкой, выдавать аварийное сообщение или работать с нестабильной скоростью. В подобных ситуациях требуется установить причину отказа, определить состояние электронных компонентов и выбрать обоснованный способ восстановления.
Сервисный центр «Кернел» в Долгопрудном выполняет ремонт промышленной электроники и диагностику приводного оборудования. Если частотный преобразователь KRAFTAIR SHUFT не включается, не реагирует на команды управления, перегревается или отключается при разгоне двигателя, необходимо проверить не только отображаемую ошибку, но и состояние силовой части, цепей питания, управляющих плат и подключённых устройств.
Ремонт частотного преобразователя KRAFTAIR SHUFT начинается с диагностики конкретного устройства. Одинаковые внешние симптомы могут быть вызваны разными причинами: от неисправности внешней цепи управления до повреждения силовых полупроводников или деградации конденсаторов. Поэтому замена компонентов без предварительных измерений не позволяет гарантировать надёжный результат.
Ремонт выполняется в условиях мастерской. Выезд специалистов на предприятия заказчика не осуществляется. На выполненные ремонтные работы предоставляется гарантия сроком 1 год в соответствии с согласованными условиями ремонта.
Когда требуется ремонт частотника KRAFTAIR SHUFT
Частотные преобразователи используются для регулирования скорости электродвигателей, управления разгоном и торможением, ограничения пусковых токов и согласования работы привода с технологическим процессом. В зависимости от модели устройство может получать команды с панели управления, от внешнего контроллера или по интерфейсу связи.
Неисправность нередко проявляется постепенно. Сначала оператор замечает периодические отключения, увеличение времени запуска, нестабильную частоту вращения или необходимость повторного включения питания. Позднее устройство может полностью потерять работоспособность. Игнорировать такие признаки не рекомендуется: продолжение эксплуатации повреждённого оборудования способно привести к дополнительным отказам.
Преобразователь не включается
Полное отсутствие индикации может указывать на неисправность входной цепи питания, предохранительных элементов, импульсного источника питания или компонентов платы управления. В отдельных случаях причиной становится повреждение печатных проводников, нарушение контакта в разъёмах либо последствия перенапряжения.
При диагностике проверяют поступление питания, состояние защитных компонентов и формирование внутренних напряжений. Если входное напряжение присутствует, но электронные узлы не получают необходимые питающие уровни, требуется дальнейшая проверка источника питания и связанных с ним цепей. При подозрении на короткое замыкание не следует многократно включать устройство.
Электродвигатель не запускается
Если дисплей преобразователя работает, но двигатель не вращается, причиной может быть не только аппаратная неисправность. Необходимо учитывать выбранный источник команды пуска, настройки частоты, состояние входов разрешения работы, подключение двигателя и внешние блокировки.
При дистанционном управлении проверяют, поступает ли команда запуска от контроллера и соответствует ли состояние цифровых входов заданной логике. При локальном управлении проверяют настройки панели, параметры привода и наличие активной аварии. Если команда запуска принимается, но выходное напряжение не формируется должным образом, требуется аппаратная диагностика драйверов и силового инвертора.
Частотник отключается при разгоне
Отключение во время ускорения может быть связано с чрезмерной нагрузкой, неправильным временем разгона, ошибками настройки двигателя, механическим заклиниванием или нарушением работы силового каскада. Если двигатель разгоняется без нагрузки, но преобразователь отключается при подключении механизма, необходимо оценить нагрузку, параметры электродвигателя и соответствие мощности привода условиям эксплуатации.
Нельзя исключать неисправность измерительных цепей тока или деградацию силовых компонентов. Диагностика должна учитывать условия запуска, изменение нагрузки, температуру устройства и сообщения на дисплее. Такой подход помогает отличить ошибку настройки от неисправности электронной части.
Перегрев и нестабильная работа
Повышенная температура может возникать из-за загрязнения системы охлаждения, нарушения вентиляции, износа вентилятора, высокой нагрузки или неисправности температурного контроля. Дополнительными факторами становятся запылённость шкафа, повышенная температура окружающей среды и длительная работа в тяжёлом режиме.
Если перегрев сопровождается отключениями, необходимо проверить состояние радиатора, вентиляционных каналов и электронных компонентов. Нестабильная работа также может быть вызвана помехами в цепях управления, плохими контактами, повреждением кабеля или нарушением обмена данными.

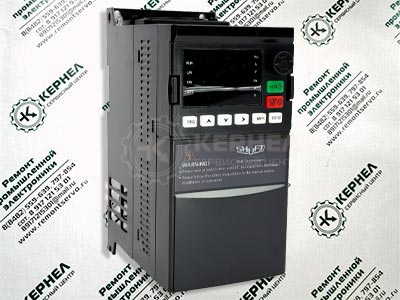

Диагностика частотников KRAFTAIR SHUFT: что проверяют специалисты
Профессиональная диагностика позволяет определить характер неисправности до начала восстановительных работ. Это особенно важно для преобразователей, которые отключаются периодически или сохраняют работоспособность без нагрузки, но отказывают при подключении двигателя.
Проверка силовой части
Силовая часть преобразователя включает элементы входного выпрямителя, звено постоянного тока и инвертор, формирующий выходное напряжение для электродвигателя. Отказ любого из этих узлов может привести к полной остановке привода или появлению аварий при запуске.
При проверке оценивают состояние выпрямительных элементов, силовых транзисторов, цепей предварительного заряда и конденсаторов звена постоянного тока. Измерения выполняются с соблюдением требований электробезопасности: конденсаторы могут сохранять опасный заряд после отключения питания. При обнаружении неисправного силового элемента дополнительно проверяют драйверы и управляющие цепи, чтобы установить первопричину отказа.

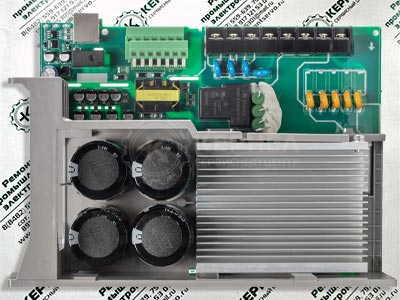

Диагностика источника питания и платы управления
Плата управления отвечает за обработку команд, контроль параметров, формирование управляющих сигналов и взаимодействие с оператором или внешней автоматикой. Её неисправность может проявляться зависанием дисплея, самопроизвольным перезапуском, отсутствием реакции на кнопки и потерей связи.
При диагностике проверяют внутренние напряжения питания, разъёмы, состояние электронных компонентов и качество соединений. При наличии соответствующих признаков исследуют цепи сброса, тактирования и обмена данными. Отдельное внимание уделяют следам перегрева, коррозии, загрязнения и механического повреждения. Трещина пайки или повреждённый контакт способны вызывать периодический отказ, который сложно выявить только по внешним симптомам.
Проверка измерительных и защитных цепей
Преобразователь контролирует электрические параметры и условия работы с помощью измерительных цепей, датчиков и электронных узлов обратной связи. Некорректный сигнал может привести к защитному отключению даже тогда, когда фактическая нагрузка не превышает допустимых значений.
При подозрении на такую неисправность проверяют цепи измерения тока и напряжения, температурные датчики и связанные с ними компоненты. Если устройство сообщает об аварии, показания сопоставляют с результатами измерений и документацией конкретной модели. Диагностика должна завершаться установлением причины отказа, а не простым сбросом аварии.

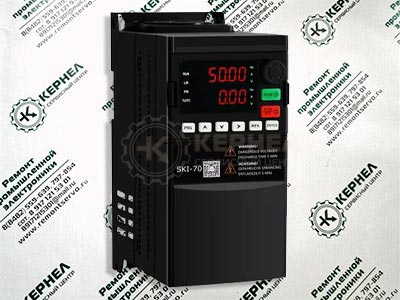

Коды ошибок частотника KRAFTAIR SHUFT: как правильно расшифровать сообщение
Коды ошибок помогают определить направление поиска неисправности, но их расшифровка зависит от серии преобразователя и версии программного обеспечения. Одинаковые обозначения на дисплеях разных устройств могут иметь разное значение. Поэтому нельзя автоматически переносить таблицу ошибок одной модели на другую.
Для корректной расшифровки ошибок ПЧ KRAFTAIR SHUFT необходимо установить полное обозначение устройства по заводской табличке, зафиксировать сообщение на дисплее и найти руководство именно для этой модели. Важно записать условия появления аварии: при подаче питания, запуске, разгоне, торможении или работе под нагрузкой. Если преобразователь оснащён журналом событий, сведения о предыдущих авариях могут помочь выявить повторяющуюся проблему.
Коды ошибок частотных преобразователей KRAFTAIR SHUFT
Для серии SKI70 производитель публикует руководство пользователя в карточках оборудования и в библиотеке документов. Точный перечень обозначений аварий необходимо сверять с актуальной редакцией руководства, соответствующей модели и версии устройства. Ниже приведена диагностическая таблица по типовым симптомам, а не выдуманный список официальных кодов.
| Сообщение или симптом | Возможное направление диагностики | Что необходимо проверить |
|---|---|---|
| Авария по току или перегрузке | Повышенный ток двигателя, тяжёлый пуск, неисправность силовой части | Нагрузку механизма, кабель и двигатель, параметры разгона, силовые ключи и измерительные цепи |
| Перенапряжение звена постоянного тока | Повышенное входное напряжение или энергия при торможении | Параметры питания, режим торможения, тормозную цепь при её наличии и измерительные узлы |
| Пониженное напряжение | Просадка питающей сети или неисправность внутренней цепи питания | Напряжение на входе, соединения, выпрямитель, конденсаторы и источник питания платы |
| Перегрев | Недостаточное охлаждение, перегрузка или неисправность температурного контроля | Вентиляционные каналы, вентилятор, радиатор, температуру окружающей среды и датчики |
| Потеря связи или отсутствие команды | Нарушение настроек управления, кабельного соединения или обмена данными | Источник команды, цифровые входы, интерфейс связи, параметры протокола и кабель |
| Двигатель не запускается без отображаемого кода | Блокировка пуска, неверная конфигурация или неисправность выхода | Разрешение запуска, заданную частоту, параметры двигателя, выходной каскад и внешние блокировки |
Важно: строки таблицы описывают типовые ситуации и не являются официальными кодами или точной расшифровкой символов на дисплее. Для идентификации конкретной ошибки требуется модель с заводской таблички и руководство производителя. Не следует сбрасывать защиту или изменять параметры без выяснения причины аварии.
Серии и типы частотных преобразователей SHUFT
В открытом официальном каталоге SHUFT представлена серия SKI70. Перед обращением в сервис желательно сверить маркировку на корпусе: обозначения модели содержат сведения о серии, исполнении и электрических характеристиках. Наличие других серий в каталоге или архиве следует проверять по актуальным данным производителя.
| Серия или обозначение | Тип устройства | Пример маркировки | Что сообщить сервису |
|---|---|---|---|
| SKI70 | Частотный преобразователь для управления электродвигателем | SKI70-0D75G-1 | Полную маркировку, мощность, входное напряжение и симптомы неисправности |
| SKI70, исполнение на 220 В | Модели с однофазным входным питанием в соответствующем исполнении | SKI70-1D5G-1 | Маркировку, параметры двигателя и обстоятельства появления ошибки |
| SKI70, исполнение на 380 В | Модели с трёхфазным входным питанием в соответствующем исполнении | SKI70-1D5G-4 | Маркировку, входное напряжение, данные двигателя и код аварии |
Скачать документацию
Перед настройкой, диагностикой и ремонтом рекомендуется использовать документы производителя для конкретной модели. В библиотеке SHUFT доступны инструкции, каталоги и документы на оборудование.
Основные причины выхода частотников KRAFTAIR SHUFT из строя
Неисправности приводной электроники часто возникают из-за сочетания нескольких факторов. К ним относятся нестабильное электропитание, перегрузка двигателя, повышенная температура, загрязнение корпуса, вибрация и нарушения монтажа. Даже если устройство отключилось после внешнего события, например скачка напряжения, необходимо проверить связанные электронные узлы, а не ограничиваться сбросом аварии.
Одной из частых причин повреждения силовых элементов становится короткое замыкание на выходе или неисправность подключённого двигателя. При этом могут пострадать не только транзисторы инвертора, но и драйверы, цепи измерения тока и дорожки платы. Поэтому после ремонта силового каскада требуется убедиться, что причина первоначального отказа устранена.
Другой фактор — естественное старение компонентов. Электролитические конденсаторы со временем теряют часть рабочих характеристик, а элементы системы охлаждения изнашиваются. В результате преобразователь может нестабильно работать при нагреве, отключаться после продолжительной работы или не запускаться после длительного простоя.
Отдельного внимания заслуживают условия установки. Если вентиляционные отверстия закрыты, корпус покрыт пылью или температура внутри шкафа превышает допустимый уровень, тепловая нагрузка на компоненты возрастает. При ремонте важно оценить не только сам преобразователь, но и обстоятельства его эксплуатации, чтобы снизить вероятность повторного отказа.
Как проходит ремонт частотного преобразователя KRAFTAIR SHUFT
Объём работ определяется после диагностики и согласования с заказчиком. В зависимости от выявленной неисправности ремонт может включать восстановление источника питания, замену повреждённых электронных компонентов, ремонт платы управления, восстановление силового каскада, очистку и проверку системы охлаждения или устранение дефектов соединений.
После устранения неисправности необходимо провести контрольные проверки. Их состав зависит от конструкции устройства и доступных технических условий. Проверяют отсутствие выявленного дефекта, корректность запуска, стабильность внутренних питающих напряжений и работу доступных функций. Испытания под нагрузкой проводят только при наличии подходящих условий и соблюдении требований безопасности.
Этап 1. Приём оборудования и описание симптомов
Заказчик сообщает полную маркировку частотника, обстоятельства отказа, отображаемые сообщения и сведения о подключённом электродвигателе. По возможности полезно приложить фотографию заводской таблички и панели индикации.
Этап 2. Первичная диагностика
Специалист осматривает корпус и платы, проверяет доступные цепи питания, силовые компоненты и соединения. Цель этапа — локализовать неисправность и определить необходимый объём дальнейших проверок.
Этап 3. Согласование ремонта
После диагностики заказчику сообщают выявленные неисправности, предполагаемый состав работ, стоимость и сроки. Восстановление выполняется после согласования условий.
Этап 4. Восстановление электронных узлов
В зависимости от результатов диагностики выполняют ремонт платы управления, источника питания, силового модуля или других неисправных узлов. Одновременно проверяют связанные цепи, повреждение которых могло привести к первичному отказу.
Этап 5. Контрольная проверка
После ремонта проверяют работоспособность восстановленных узлов и отсутствие исходного дефекта в доступных режимах. Объём испытаний зависит от модели, характера неисправности и технических возможностей проверки.
Этап 6. Выдача оборудования и гарантия
Заказчику сообщают результаты ремонта и рекомендации по дальнейшей эксплуатации. На выполненные ремонтные работы сервисный центр «Кернел» предоставляет гарантию сроком 1 год на согласованных условиях.
От чего зависит стоимость ремонта частотника KRAFTAIR SHUFT
Стоимость ремонта определяется после установления причины отказа. На неё влияют модель и мощность преобразователя, доступность необходимых компонентов, степень повреждения электронных узлов, объём восстановительных работ и необходимость дополнительных испытаний. Неисправность источника питания и повреждение силового каскада могут требовать разного объёма работ, даже если внешне оба случая проявляются одинаково — устройство не запускается.
Предварительная оценка по одному симптому не заменяет диагностику. Чтобы быстрее определить возможный объём работ, рекомендуется сообщить маркировку устройства, приложить фотографии таблички и индикации, описать условия возникновения неисправности и указать, проводились ли ранее ремонт или изменение параметров.
Ремонт частотных преобразователей KRAFTAIR SHUFT в Долгопрудном
Сервисный центр «Кернел» принимает промышленную электронику для диагностики и ремонта. Если частотник KRAFTAIR SHUFT не запускается, выдаёт аварию, перегревается или отключается под нагрузкой, передайте специалистам маркировку устройства и описание неисправности.
Гарантия на ремонт — 1 год. Услуги с выездом на предприятия заказчика не оказываются: оборудование диагностируется и ремонтируется в условиях сервисного центра.
Окончательные стоимость, сроки и состав работ определяются после диагностики и согласования с заказчиком.
Как подготовить преобразователь к передаче в сервис
Перед передачей оборудования отключите его от электропитания в установленном порядке и поручите демонтаж квалифицированному персоналу. Внутри преобразователя могут сохраняться опасные напряжения даже после отключения сети. Не вскрывайте устройство и не пытайтесь самостоятельно проверять силовые цепи, если у вас нет соответствующей квалификации и средств защиты.
Для первичной оценки полезно предоставить фотографии маркировки, панели управления и внешних разъёмов. Если ошибка отображается на дисплее, зафиксируйте её до отключения питания. Также сообщите, в какой момент появляется неисправность: при подаче питания, при команде запуска, во время разгона или после продолжительной работы.
Если преобразователь используется в составе станка, вентиляционной установки, насоса или конвейера, укажите назначение привода и характеристики подключённого двигателя. Эти сведения помогают быстрее определить направление диагностики и снизить риск ошибочного предположения о причине отказа.
Часто задаваемые вопросы о ремонте KRAFTAIR SHUFT
Где выполнить ремонт частотного преобразователя KRAFTAIR SHUFT в Долгопрудном?
Обратиться можно в сервисный центр «Кернел» в Долгопрудном. Оборудование принимается для диагностики и ремонта в условиях мастерской; выезд специалистов на предприятия заказчика не выполняется.
Какая гарантия предоставляется на ремонт?
На выполненные ремонтные работы предоставляется гарантия сроком 1 год в соответствии с согласованными условиями.
Почему частотник отключается под нагрузкой?
Причиной могут быть перегрузка двигателя, неверные настройки разгона, проблемы электропитания, перегрев, неисправность силовых компонентов или измерительных цепей. Точную причину устанавливают по результатам диагностики.
Можно ли расшифровать ошибку только по коду на дисплее?
Код помогает определить направление поиска, но его значение необходимо сверять с руководством конкретной модели и версии устройства. Для диагностики также важны условия появления ошибки и состояние подключённого оборудования.
Сколько стоит ремонт частотника KRAFTAIR SHUFT?
Стоимость зависит от модели, характера неисправности, повреждённых узлов и необходимых компонентов. Итоговую стоимость сообщают после диагностики и согласования объёма работ.
Что нужно сообщить при обращении в сервис?
Подготовьте полную маркировку преобразователя, описание симптомов, фотографию сообщения об ошибке и сведения о подключённом двигателе. Эти данные помогают организовать первичную оценку неисправности.
