Ремонт модуля источника питания Fanuc Alfa- Beta series в Дустлике



Компонентный ремонт модуля источника питания Fanuc Alfa и Beta series

Ремонт модуля источника питания Fanuc Alfa- Beta series

Сервисный центр «Кернел» предлагает выполнить качественный ремонт модуля источника питания Fanuc Alfa и Beta series в Дустлике на компонентном уровне в максимально сжатые сроки.

Модули источника питания относятся к сложной промышленной электронике именно поэтому ремонтом модуля источника питания Fanuc Alfa и Beta series, впрочем, как и модули других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении этих условий шансы на успешный ремонт модуля источника питания Fanuc Alfa и Beta series возрастают в геометрической прогрессии.

Именно поэтому за ремонтом модуля источника питания Fanuc Alfa и Beta series или другого производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел.

Наш цент имеет отличную материально-техническую ремонтную базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте модулей источника питания Fanuc Alfa и Beta series.

Инженеры сервисного центра выполняют качественный ремонт модулей источника питания Fanuc всех серий, когда-либо выпускаемых компанией.

СерияТип модуля источника питания

Fanuc Alfa series

Fanuc Beta series

IC697PWR710; IC200PWR102E; A06B-6140-H026; A06B-6087-H126; A16B-1212-0950; A06B-6110-H055; A06B-6112-H045#H550; IC693PWR330; IC695PSD140B; IC693PWR331; IC693CPU363-BF; IC695PSA040; IC693PWR330H; A06B-6079-H401#RS8; IC697PWR711H; A16B-1212-0100-01; IC610CHS114A; IC693PWR322G; IC693PWR321X; A16B-1210-0560-01; IC693PWR321M; A06B-6077-H111; A06B-6077-H001; A06B-6077-H002; IC693PWR330G; IC693PWR330B; IC693PWR330F; IC693PWR330J; IC693PWR330RR; IC693PWR330CA; IC693PWR330D; IC693PWR321R; IC693ALG222B; IC693PWR322E; IC693PWR331B; IC693PWR322F; IC693PWR325Q; IC693PWR325R; IC693PWR325S; IC693PWR325T; IC693PWR325U; IC693PWR325V; IC693PWR325W; IC693PWR325X; IC693PWR325Y; IC693PWR325Z; IC695PSA040A; IC695PSA040B; IC695PSA140M; IC695PSA140N; IC695PSA140O; IC695PSA140P; IC695PSA140Q; IC695PSA140R; IC695PSA140S; IC695PSA140T; IC695PSA140U; IC695PSA140V; IC695PSA140W; IC695PSA140X; IC695PSD040W; IC695PSD040X; IC695PSD040Y; IC695PSD040Z; IC695PSD140A; IC695PSD140B; IC695PSD140C; IC695PSD140D; IC695PSD140E; IC695PSD140F; IC695PSD140G; IC695PSD140H; A06B-6120-C075; A06B-6120-C100; A06B-6115-C003; A06B-6115-C006; A06B-6114-C103; A06B-6114-C104; A06B-6114-C105; A06B-6114-C106; A06B-6114-C109; A06B-6114-C201; A06B-6114-C205; A06B-6114-C206; A06B-6200-K502; A06B-6200-K503; A06B-6200-K504#S022; A06B-6154-H420; A06B-6154-H410; A06B-6154-H100#H590#Q; A06B-6154-H030#H590; A06B-6154-H045#H590; A06B-6154-H075#H590; A06B-6154-H100#H590; A06B-6154-H015#H590; A06B-6154-H011#H590; A06B-6070-H500; A06B-6069-H300; A06B-6066-H711; A06B-6050-H054; A06B-6050-H053; A06B-6050-H052; A06B-6050-H051; A06B-6050-H050; A06B-6050-C403; A06B-6050-C402; A06B-6050-C401



В данной таблице присутствуют далеко не все модули источника питания Fanuc Alfa и Beta series ремонт которых предлагает наш сервисный центр.

Особенности ремонта модуля источника питания Fanuc Alfa и Beta series

Ремонт модуля источника питания Fanuc Alfa- Beta series

Ремонт модуля источника питания Fanuc Alfa и Beta series имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями модулей источников питания.

После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если модуль источника питания уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные вещи.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

Заключительный этап ремонта модуля источника питания Fanuc Alfa и Beta series в Дустлике это проверка на специализированном стенде, без нагрузки и с нагрузкой максимально приближенна к реальным условиям эксплуатации.

Преимущество ремонта модуля источника питания в нашем сервисном центре

Ремонт модуля источника питания Fanuc Alfa- Beta series

При проведении ремонта модуля источника питания Fanuc Alfa и Beta series мы последовательно выполняем все технологические шаги, чем достигается максимальное качество.

При заказе ремонта в нашем сервисном центре вы гарантированно получите:

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт модуля источника питания Fanuc Alfa и Beta series в Дустлике на компонентном уровне (экономия бюджета и времени)
  • При ремонте ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий модуль;
  • Гарантия на ремонт модуля источника питания Fanuc Alfa и Beta series и запасные части, замененные в процессе ремонта 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней.

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров.В случае выхода из строя промышленного модуля источника питания на вашем производстве либо появились проблемы с блоком, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику и последующий ремонт модуля источника питания Fanuc Alfa и Beta series в Дустлике .

Схемы подключения модуля источника питания Fanuc Alfa series

Ремонт модуля источника питания Fanuc Alfa- Beta series

Каждая базовая плата должна иметь свой модуль питания. Модуль питания всегда устанавливается в крайний левый слот базовой платы. Существует несколько типов модулей питания в соответствии с разнообразными требованиями.

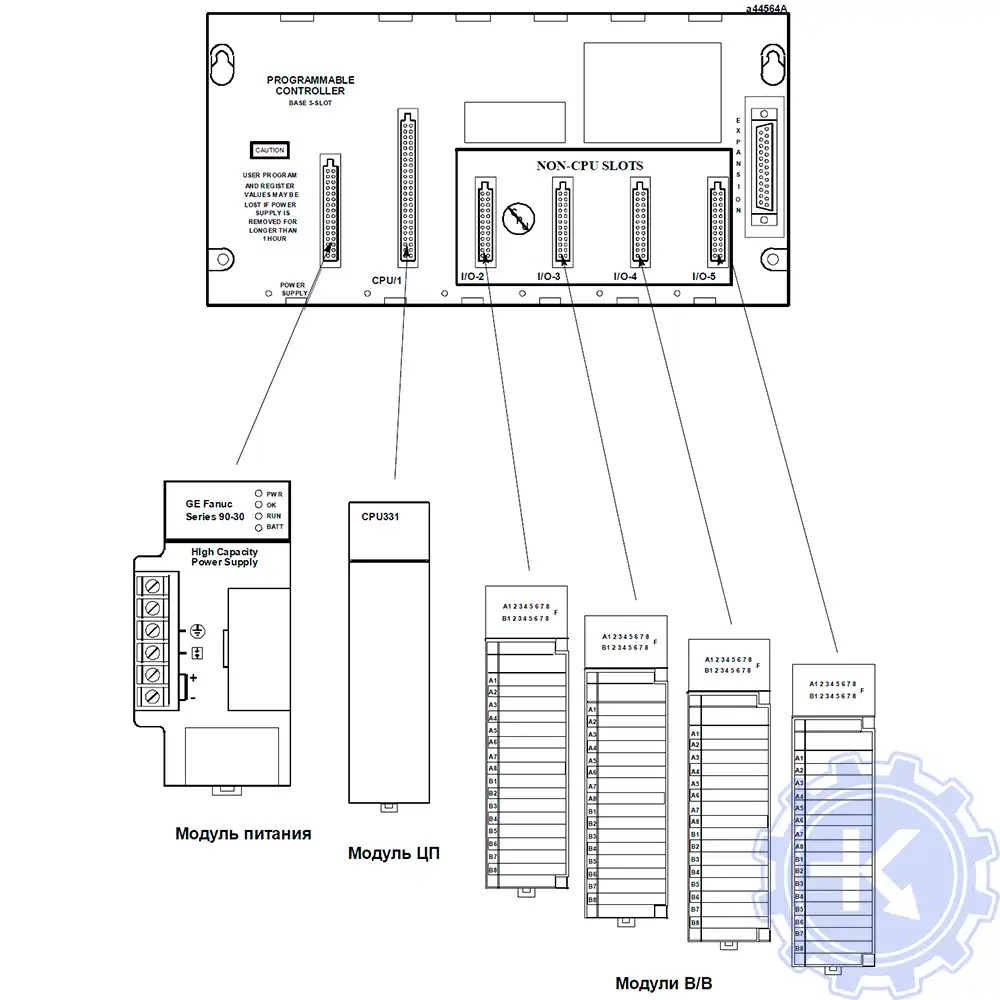

Сборка базовой системы ПЛК Series 90-30

Давайте попробуем собрать (на бумаге) базовую систему, используя следующие компоненты:

  • Базовую плату
  • Модуль питания
  • Модуль ЦП
  • Несколько модулей ввода/вывода

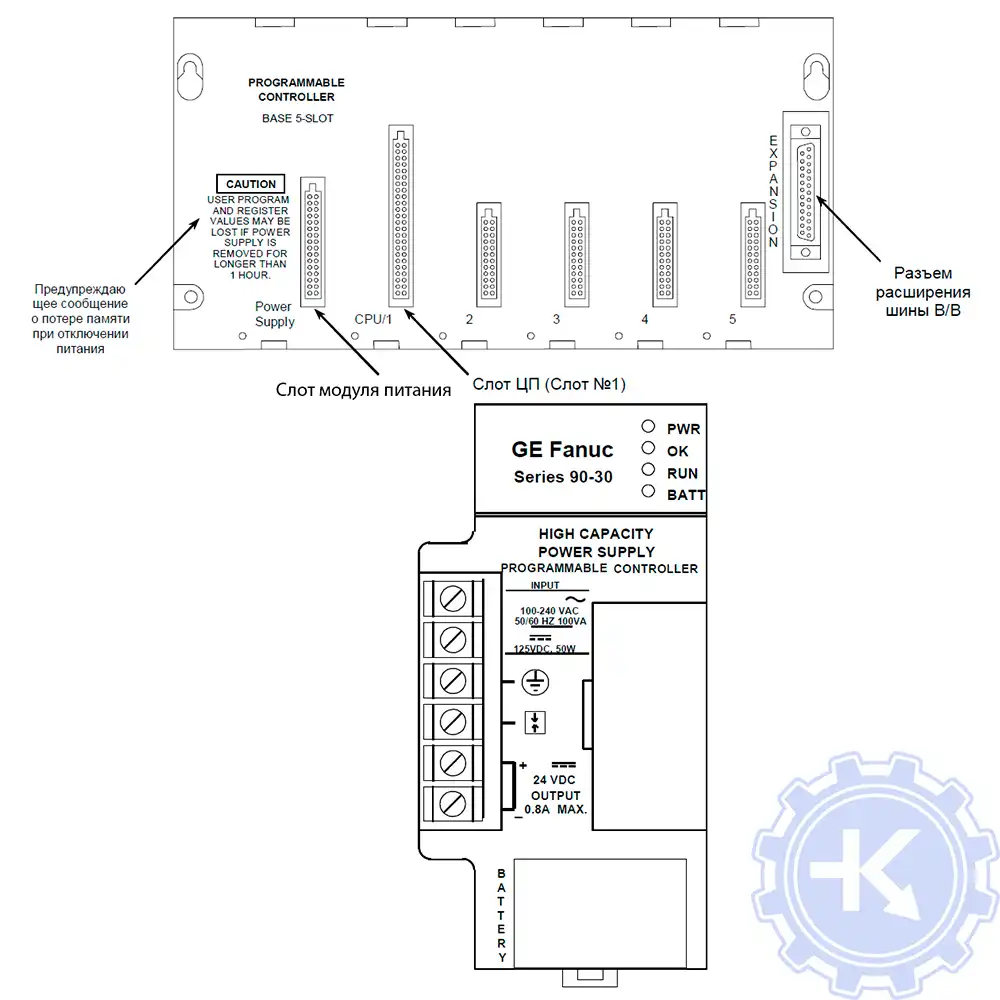

Начнем с базовой платы. Для простоты возьмем плату на 5 слотов. Имейте в виду, что базовая плата на 5 слотов на самом деле имеет шесть слотов, шестой слот – это слот модуля питания. Имейте также в ви- ду, что слот ЦП имеет номер 1, а также имеет с правой стороны расширительный разъем, который ис- пользуется для подключения в случае необходимости дополнительной базовой платы.

Теперь добавим модуль питания. Он устанавливается в ненумерованный слот с левой стороны базовой платы. Этот слот имеет уникальный разъем, который подходит только для модуля питания.

Базовая плата ЦП на 5 слотов Fanuc

Сборка базовой системы ПЛК Fanuc Series 90-30

Базовая плата ЦП на 5 слотов Fanuc

Сборка базовой системы ПЛК Fanuc Series 90-30



Подключения модуля питания переменного тока

Ремонт модуля источника питания Fanuc Alfa- Beta series

Как стандартный (IC693PWR321), так и высокомощный (IC693PWR330) источники напряжения переменного, постоянного тока в настоящее время имеют по шесть клемм для подключения пользователей. Более ранние версии некоторых модулей питания Series 90-30 имели пять клемм. Методы подключения модулей питания с пятью клеммами и с шестью клеммами одинаковы, за исключением того, что шаг 3 ниже не применяется к модулю питания с пятью клеммами.

Клеммные колодки модулей питания допускают применение одного AWG #14 (2,1 мм2) или двух AWG #16 (1,3 мм2) медных проводов 75°C (167° F). Каждая клемма допускает цельные или витые провода, но провода каждого данного выхода должны быть одного типа. Предлагаемое торсионное усилие для клеммной колодки модуля питания равно 12 дюймам-фунтам (1,36 Ньютон метрам). Откройте дверцу, защищающую клеммную колодку, и выполните следующие соединения с модулем питания переменного тока, а также подключения заземления.

  • Эти модули питания являются модулями широкого диапазона, которые могут работать от источника напряжения переменного тока в номинальном диапазоне от 100 В переменного тока до 240 В переменного тока при частоте 50/60 Гц. Напряжение может отклоняться на величину от - 15% до +10%, давая максимальный диапазон от 85 В переменного тока до 264 В переменного тока. Эти модули питания имеют автоматическую установку диапазона, которая не требует установок переключателя или перемычки для выбора напряжения модуля питания.
  • Подключите рабочий и нейтральный провода или линии L1 и L2 к двум верхним выходам на клеммной колодке. Подключите провод защитной земли к выходу земли, который является третьим сверху и маркирован символом заземления.
  • В модулях питания с шестью выходами заводская перемычка между 3-им и 4-ым выходами в обычных устройствах должна быть в положении слева. Однако, в установках с входом с "плавающей нейтралью" эта перемычка должна быть удалена и должны быть установлены подавители внешних выбросов.
  • После того, как все подключения к клеммной колодке модуля питания выполнены, должна быть тщательно поставлена на место панель защитной крышки.

Оставить заявку на ремонт модуля источника питания Fanuc Alfa и Beta series

У вас есть проблемы с модулем питания? Вам нужен срочный ремонт, сброс ошибок или диагностика и параметрирование? Оставьте заявку на ремонт модуля источника питания Fanuc Alfa и Beta series в Дустлике воспользовавшись одноименной кнопкой на сайте либо обратитесь к нашим менеджерам. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Вот далеко не полный список производителей промышленного оборудования, ремонт которого производит наша компания.
