Ошибки и ремонт частотных преобразователей INSTART в Гяндже



Ремонт частотных преобразователей INSTART

Ремонт частотных преобразователей INSTART

Ремонт частотного преобразователя INSTART, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя INSTART имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя INSTART в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей INSTART в Гяндже, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя INSTART также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей INSTART в сервисном центре

Ремонт частотных преобразователей INSTART

Компания «Кернел» производитремонт частотных преобразователей INSTART в Гяндже с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как INSTART. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей INSTART в Гяндже производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя INSTART.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей INSTART всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей INSTART
INSTART MCI MCI-G0.37-2B; MCI-G0.75-2B; MCI-G1.5-2B; MCI-G2.2-2B; MCI-G0.75-4B; MCI-G1.5-4B; MCI-G2.2-4B; MCI-G3.7-4B; MCI-G5.5/P7.5-4B
INSTART FCI FCI-G3.7/P5.5-4B; FCI-G5.5-4B; FCI-G5.5/P7.5-4B; FCI-G7.5/P11-4B; FCI-G11-4B; FCI-G11/P15-4BF; FCI-G15/P18.5-4BF; FCI-G18.5/P22-4; FCI-G22/P30-4; FCI-G30/P37-4; FCI-G37/P45-4; FCI-G45/P55-4; FCI-G55/P75-4; FCI-G75/P90-4; FCI-G90/P110-4; FCI-G110/P132-4; FCI-G132/P160-4; FCI-G160/P185-4; FCI-G185/P200-4; FCI-G200/P220-4F; FCI-G220-4F; FCI-P250-4F; FCI-G250/P280-4F; FCI-G280/P315-4F; FCI-G315/P355-4F; FCI-G355/P375-4F; FCI-G375-4F; FCI-P400-4F; FCI-G400-4F; FCI-P500-4F; FCI-G500-4F; FCI-G630-4F
INSTART VCI VCI-G0.4-2B; VCI-G0.75-2B; VCI-G1.5-2B; VCI-G2.2-2B; VCI-G0.75-4B; VCI-G1.5-4B; VCI-G2.2-4B; VCI-G4.0-4B
INSTART SDI SDI-G0.4-2B; SDI-G0.75-2B; SDI-G1.5-2B; SDI-G2.2-2B; SDI-G0.75-4B; SDI-G1.5-4B; SDI-G2.2-4B; SDI-G4.0-4B

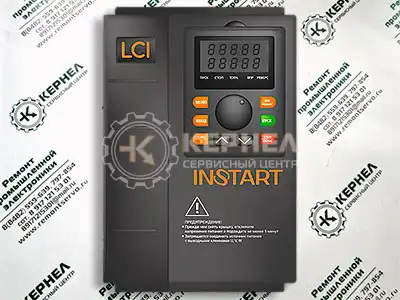

INSTART LCI LCI-G5.5/P7.5-4B; LCI-G7.5/P11-4B; LCI-G11/P15-4B; LCI-G15/P18.5-4B; LCI-G18.5/P22-4В; LCI-G22/P30-4В; LCI-G30/P37-4; LCI-G37/P45-4; LCI-G45/P55-4; LCI-G55/P75-4; LCI-G75/P90-4; LCI-G90/P110-4



В данной таблице присутствуют далеко не все частотные преобразователи INSTART ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя INSTART

Ремонт частотных преобразователей INSTART

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, INSTART и серии сервоприводов MCI и FCI.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя INSTART и их расшифровка.

Коды ошибок частотного преобразователя INSTART MCI и FCI

Код ошибкиОписание
Err00 Нет отказа.
Err01 Превышение тока при постоянной скорости.
Err02 Превышение тока во время разгона.
Err03 Превышение тока во время замедления.
Err04 Превышение напряжения при постоянной скорости.
Err05 Превышение напряжения во время разгона.
Err06 Превышение напряжения во время замедления.
Err07 Отказ модуля.
Err08 Пониженное напряжение.
Err09 Перегрузка преобразователя частоты.
Err10 Перегрузка двигателя.
Err11 Обрыв фазы.
Err12 Отказ выходной цепи.
Err13 Внешний отказ.
Err14 Отказ обмена данными.
Err15 Перегрев преобразователя частоты.
Err16 Аппаратный отказ преобразователя частоты.
Err17 Замыкание обмотки двигателя на землю.
Err18 Ошибка идентификации двигателя.
Err19 Двигатель без нагрузки.
Err20 Потеря сигнала обратной связи ПИД-управления.
Err21 Пользователь ский отказ 1.
Err22 Пользователь ский отказ 2.
Err23 Достижение значения суммарного времени включения питания.
Err24 Достижение значения суммарного времени работы.
Err25 Отказ датчика положения.
Err26 Отклонение параметров Чтения - Записи.
Err27 Перегрев двигателя.
Err28 Сильное отклонение скорости.
Err29 Превышение скорости двигателя.
Err30 Ошибка исходных установок.
Err31 Отказ изменения тока.
Err32 Контактор.
Err33 Неверное измерение тока.
Err34 Превышение тока дольше допустимого промежутка времени.
Err35 Переключения двигателя во время работы.
Err36 Отказ питания.
Err37 Отказ источника питания платы управления.
Err40 Буферное сопротивление.



Документация

Руководство по эксплуатации преобразователя частоты INSTART FCI-MCI

Скачать PDF

Руководство по эксплуатации преобразователей частоты INSTART LCI

Скачать PDF

Руководство по эксплуатации преобразователей частоты INSTART SDI

Скачать PDF

Руководство по эксплуатации преобразователей частоты INSTART VCI

Скачать PDF



Схемы подключения частотных преобразователей INSTART

Схема подключения преобразователей частоты INSTART FCI-MCI Схема подключения преобразователей частоты INSTART VCI

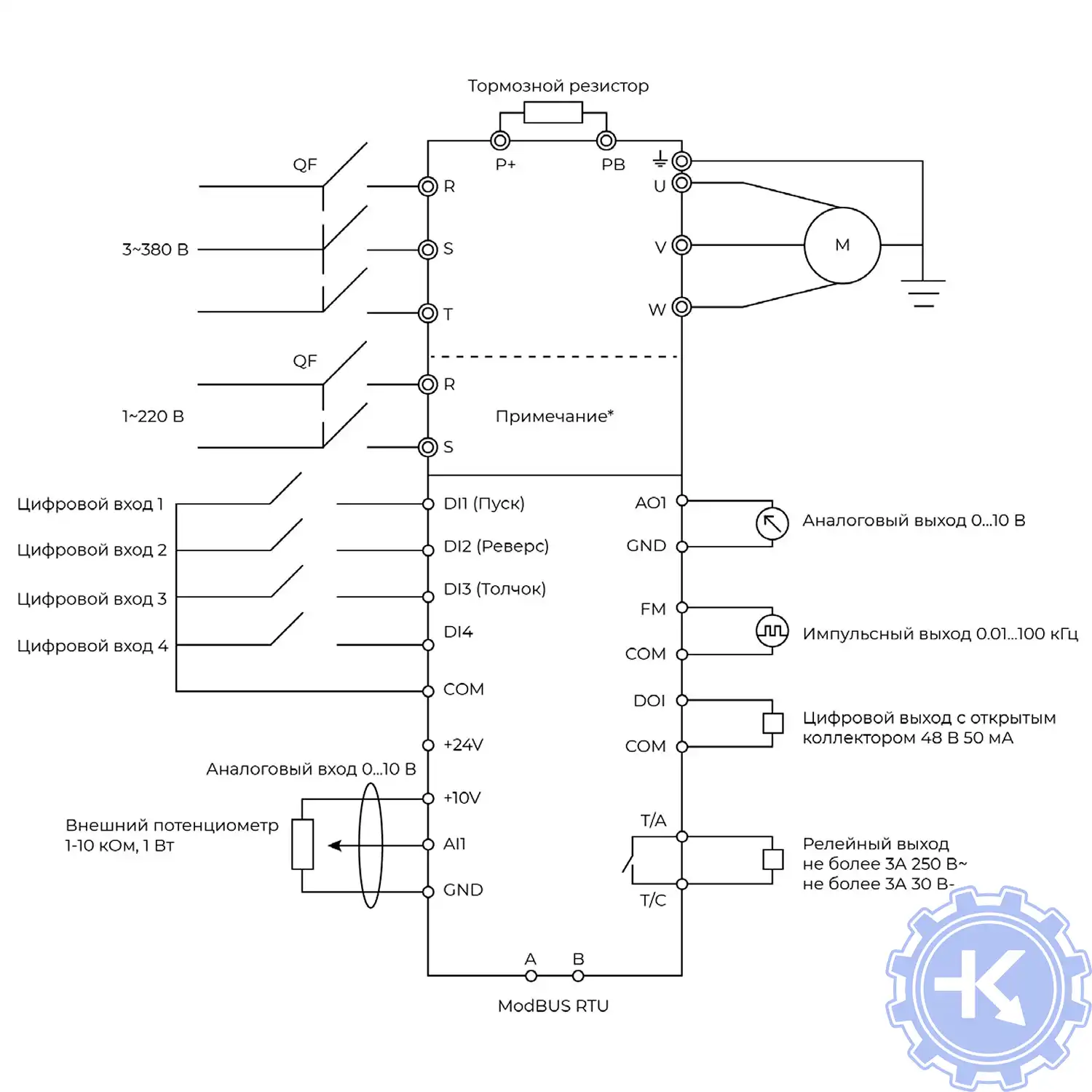

Схема подключения преобразователей частоты INSTART FCI-MCI

Схема подключения преобразователей частоты INSTART VCI

Схема подключения 1-фазных преобразователей частоты INSTART SDI Схема подключения 3-фазных преобразователей частоты INSTART SDI

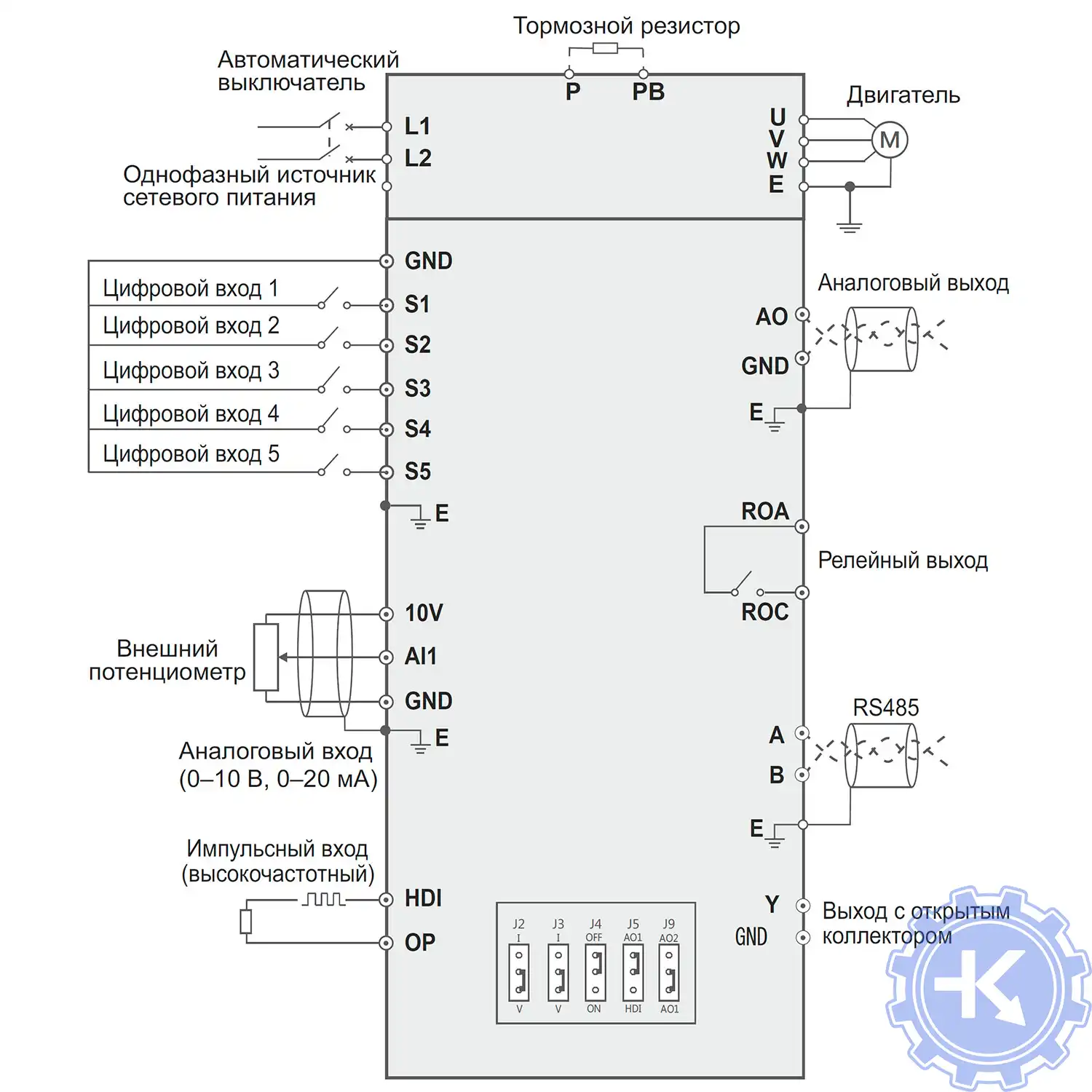

Схема подключения 1-фазных преобразователей частоты INSTART SDI

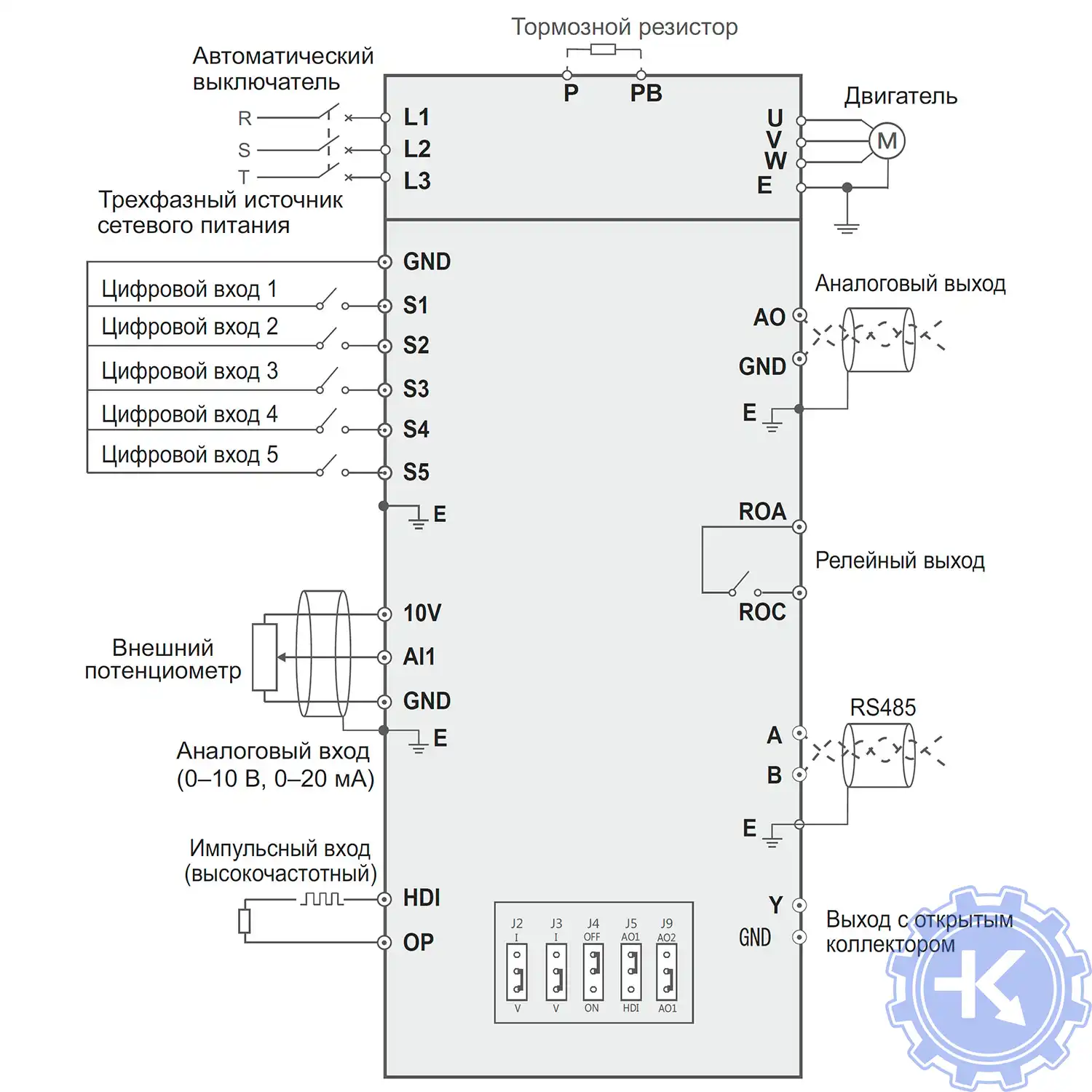

Схема подключения 3-фазных преобразователей частоты INSTART SDI



Ремонт частотных преобразователей INSTART

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям INSTART можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя INSTART, программирование

Ремонт частотных преобразователей INSTART

Настройка частотных преобразователей INSTART (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей INSTART.

  • Выбор режима управления приводом INSTART (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей INSTART
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем INSTART вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей INSTART приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть на официальном сайте INSTART.
