Ошибки и ремонт частотных преобразователей Grundfos в



Ремонт частотных преобразователей Grundfos

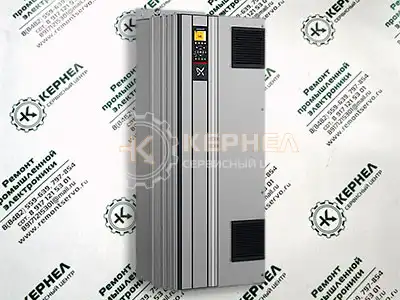

Ремонт частотных преобразователей Grundfos

Ремонт частотного преобразователя Grundfos, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Grundfos имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Grundfos в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей Grundfos в , как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Grundfos также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей Grundfos в сервисном центре

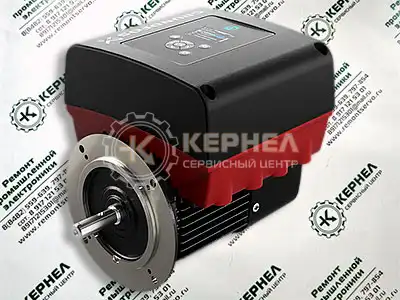

Ремонт частотных преобразователей Grundfos

Компания «Кернел» производитремонт частотных преобразователей Grundfos в с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Grundfos. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей Grundfos в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Grundfos.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Grundfos всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей Grundfos
Grundfos CUE CUE 3X380-500V IP55 0.55KW 1.8; CUE 3X380-500V IP20 0.75KW 2.4; CUE 3X380-500V IP55 0.75KW 2.4; CUE 3X380-500V IP20 1.1KW 3A/2; CUE 3X380-500V IP20 1.5KW 4.1A; CUE 3X380-500V IP55 1.5KW 4.1A; CUE 1X200-240V IP21 1.5KW 7.5A; CUE 3X380-500V IP20 2.2KW 5.6A; CUE 1X200-240V IP20 1,1KW; CUE 1X200-240V IP21 1,5KW; CUE 1X200-240V IP21 2,2KW; CUE 1X200-240V IP21 3,0KW; CUE 1X200-240V IP21 3,7KW; CUE 1X200-240V IP21 5,5KW; CUE 1X200-240V IP21 7,5KW; CUE 1X200-240V IP55 1,1KW; CUE 1X200-240V IP55 1,5KW; CUE 1X200-240V IP55 2,2KW; CUE 3X380-500V IP20 11KW; CUE 3X380-500V IP20 18,5KW; CUE 3X380-500V IP20 45KW; CUE 3X380-500V IP20 55KW; CUE 3X380-500V IP20 75KW; CUE 3X380-500V IP20 90KW; CUE 3X380-500V IP21 110KW; CUE 3X380-500V IP21 132KW; CUE 3X380-500V IP21 160KW; CUE 3X380-500V IP21 200KW; CUE 3X380-500V IP55 4,0KW; CUE 3X380-500V IP55 5,5KW; CUE 3X380-500V IP55 7,5KW; CUE 3X380-500V IP55 11KW; CUE 3X380-500V IP55 15KW; CUE 3X380-500V IP55 18,5KW; CUE 3X380-500V IP55 22KW; CUE 3X380-500V IP55 30KW; CUE 3X380-500V IP55 37KW; CUE 3X380-500V IP55 45KW; CUE 3X380-500V IP55 55KW; CUE 3X380-500V IP55 90KW



В данной таблице присутствуют далеко не все частотные преобразователи Grundfos ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя Grundfos

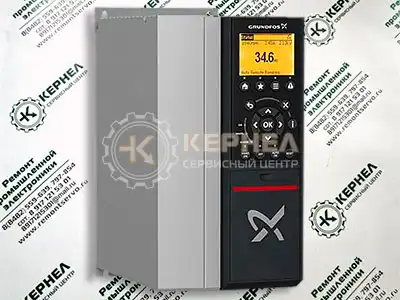

Ремонт частотных преобразователей Grundfos

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Grundfos и серию сервоприводов CUE.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя Grundfos и их расшифровка.

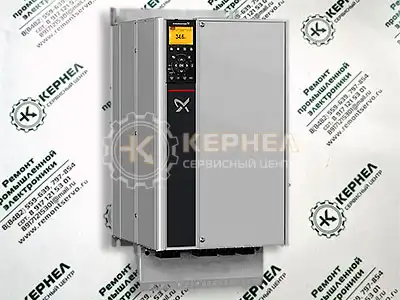

Коды ошибок частотного преобразователя Grundfos CUE

ТипСветовой индикатор
Предупреждение. Горит желтый.
Аварийный сигнал. Мигает красным.
Код ошибкиОписание
1 Низкое напряжение 10 В.
2 Ошибка переменного нуля.
3 Электродвигатель не подключен.
4 Потеря фазы сети питания.
5 Высокое напряжение в звене постоянного тока.
6 Низкое напряжение в звене постоянного тока.
7 Перенапряжение в звене постоянного тока.
8 Пониженное напряжение в звене постоянного тока.
9 Инвертор перегружен.
10 Перегрев электродвигателя.
11 Перегрев терморезистора электродвигателя.
12 Ограничение по крутящему моменту.
13 Перегрузка по току.
14 Короткое замыкание на землю.
15 Аппаратная несовместимость.
16 Короткое замыкание.
17 Тайм-аут командного слова.
18 Запуск не выполнен.
21 Ошибка параметра.
23 Неисправность внутреннего вентилятора.
24 Неисправность внешнего вентилятора.
25 Короткое замыкание тормозного резистора.
26 Предел мощности тормозного резистора.
27 Неисправность тормозного прерывателя.
28 Проверка тормоза не удалась.
29 Температура радиатора.
30 Отсутствует фаза U электродвигателя.
31 Отсутствует фаза V электродвигателя.
32 Отсутствует фаза W электродвигателя.
33 Отказ из-за броска тока.
34 Ошибка связи по протоколу обмена данными.
35 Неисправность дополнительного оборудования.
36 Неисправность сети электропитания.
38 Внутренняя ошибка.
39 Датчик радиатора.
40 Перегрузка цифрового выхода, клемма 27.
41 Перегрузка цифрового выхода, клемма 29.
42 Перегрузка X30/6 или X30/7.
45 Пробой на землю 2.
46 Питание силовой платы.
47 Низкое напряжение питания 24 В.
48 Низкое напряжение питания 1,8 В.
49 Предел скорости.
50 Ошибка калибровки AMA.
51 AMA: проверить Uном и Iном.
52 AMA: низкое значение Iном.
53 AMA: слишком мощный электродвигатель.
54 AMA: слишком маломощный двигатель.
55 AMA: параметр вне диапазона.
56 AMA прервана пользователем.
57 Тайм-аут AMA.
58 Внутренний отказ AMA.
59 Предел по току.
60 Внешняя блокировка.
61 Ошибка обратной связи.
62 Выходная частота на максимальном предельном уровне.
64 Предельное значение напряжения.
65 Перегрев платы управления.
66 Низкая температура радиатора.
67 Конфигурация дополнительного модуля изменилась.
68 Активирован безопасный останов.
69 Температура силовой платы.
70 Недопустимая конфигурация ПЧ.
71 Безопасный останов PTC 1.
72 Опасный отказ.
76 Настройка силового модуля.
77 Режим пониженной мощности.
79 Недопустимая конфигурация силовой части.
80 Привод приведён к значениям по умолчанию.
81 Файл настроек параметров привода (CSIV) повреждён.
82 Ошибка параметра в файле настроек параметров привода CSIV.
90 Монитор обратной связи.
91 Аналоговый вход 54, неправильные настройки.
92 Отсутствует расход.
93 Сухой ход насоса.
94 Работа за пределами характеристики.
95 Отсутствие нагрузки на валу электродвигателя.
96 Задержка запуска.
97 Задержка останова.
98 Неисправность часов.
99 Блокировка ротора.
100 Нарушение пределов по очистке.
104 Ошибка вентилятора подмеса.
148 Температура системы.
200 Пожарный режим.
201 Активирован пожарный режим.
243 Торможение IGBT.
244 Температура радиатора.
245 Датчик радиатора.
246 Питание силовой платы.
247 Температура силовой платы.
248 Недопустимая конфигурация силовой части.
249 Температура радиатора выпрямителя.
250 Новая запасная часть.
251 Новый код типа.
274 Расход не подтверждён.
275 Неисправность реле расхода.
2004 Внешняя неисправность.
2007 Слишком высокая температура подшипников.
2008 Слишком высокая температура подшипников.
2010 Сигнал установленного значения вне диапазона.
2011 Датчик 1 вне диапазона.
2012 Датчик 2 вне диапазона.
2013 Датчик температуры 1 вне диапазона.
2014 Датчик температуры 2 вне диапазона.
2016 Предел 1 превышен.
2017 Предел 2 превышен.



Документация

Руководство по эксплуатации преобразователя частоты Grundfos CUE 0.55 - 90 кВт

Скачать PDF

Руководство по эксплуатации преобразователей частоты Grundfos CUE 110 - 250 кВт

Скачать PDF



Схемы подключения частотных преобразователей Grundfos

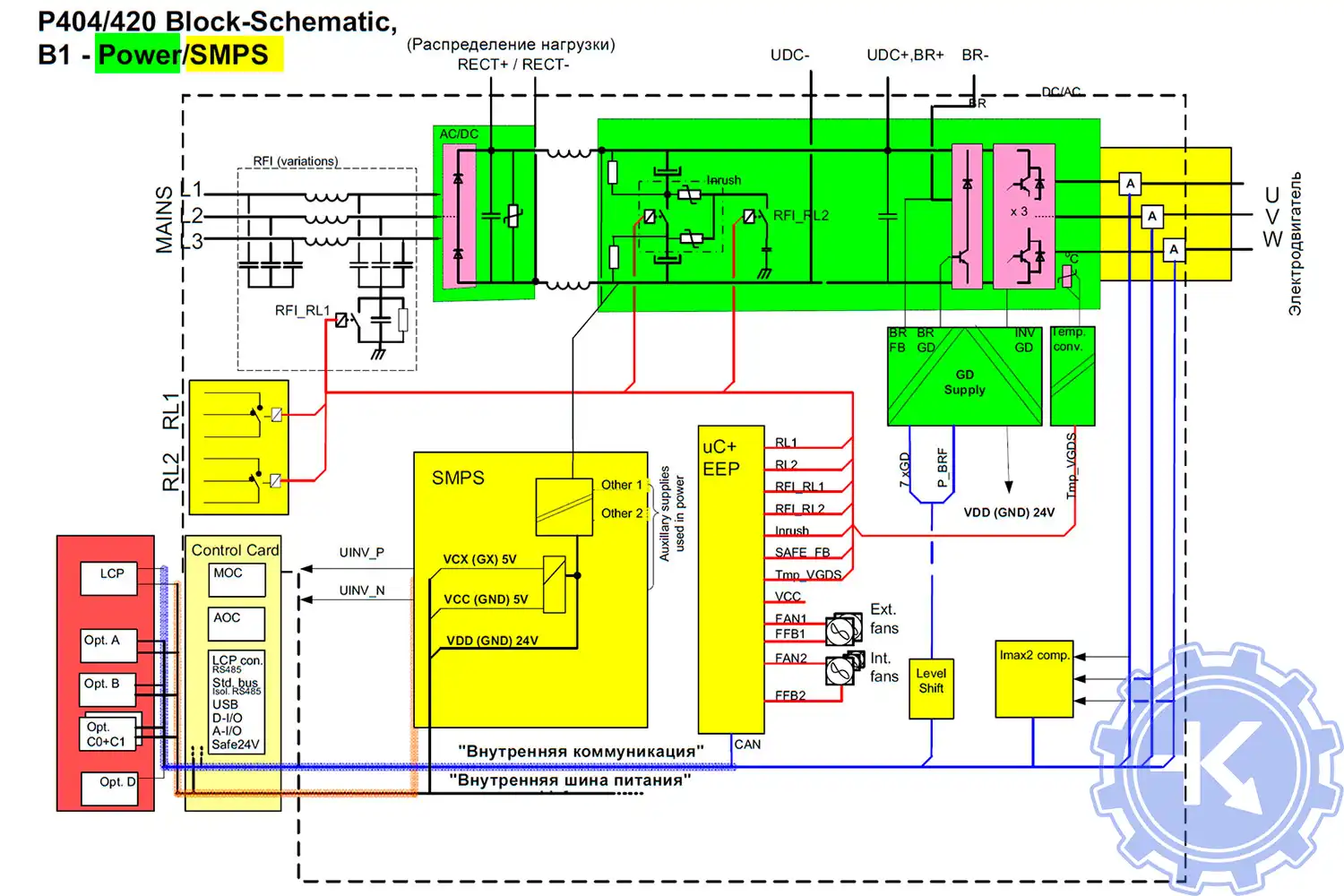

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B1 Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B2

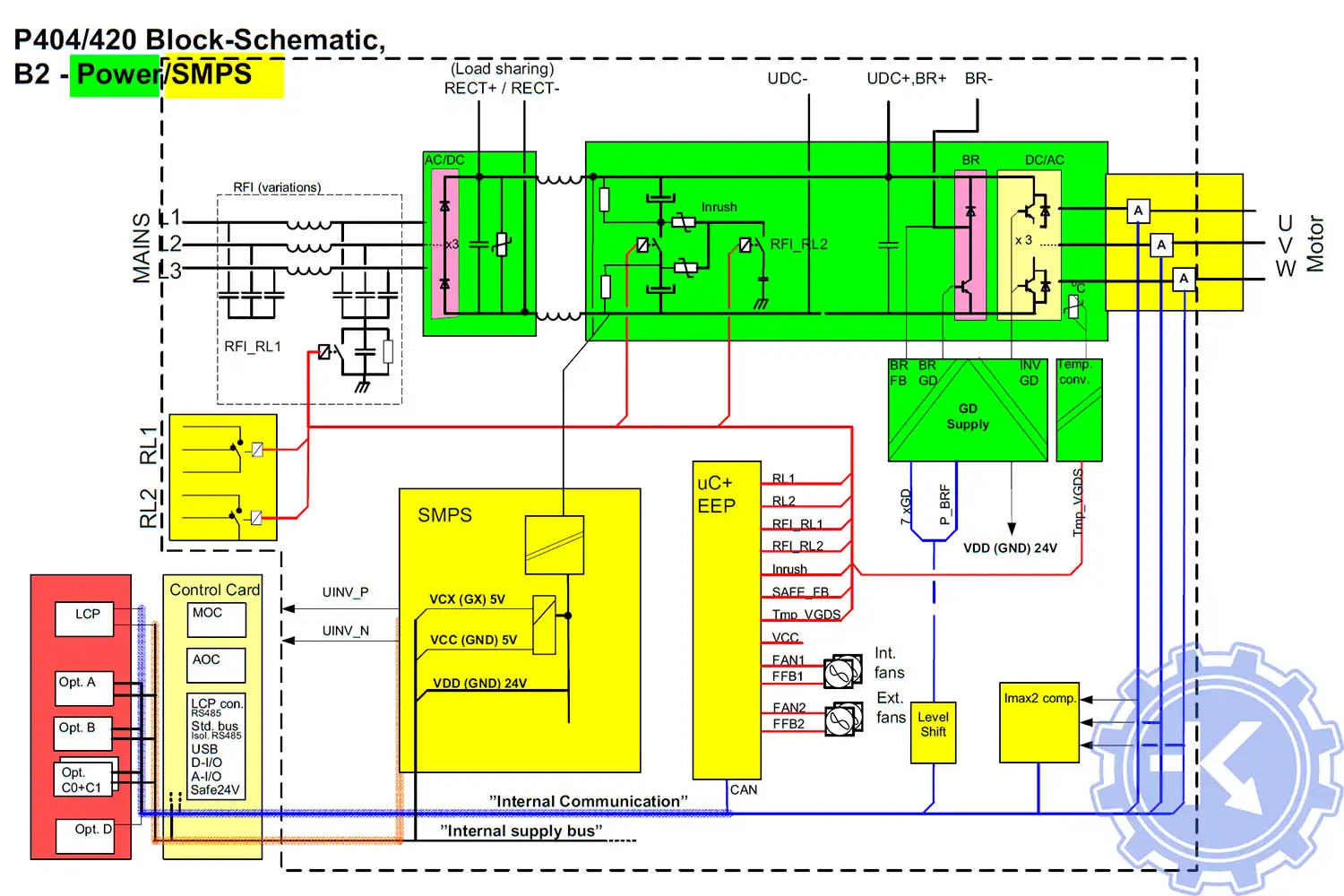

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B1

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B2

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B3 Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B4

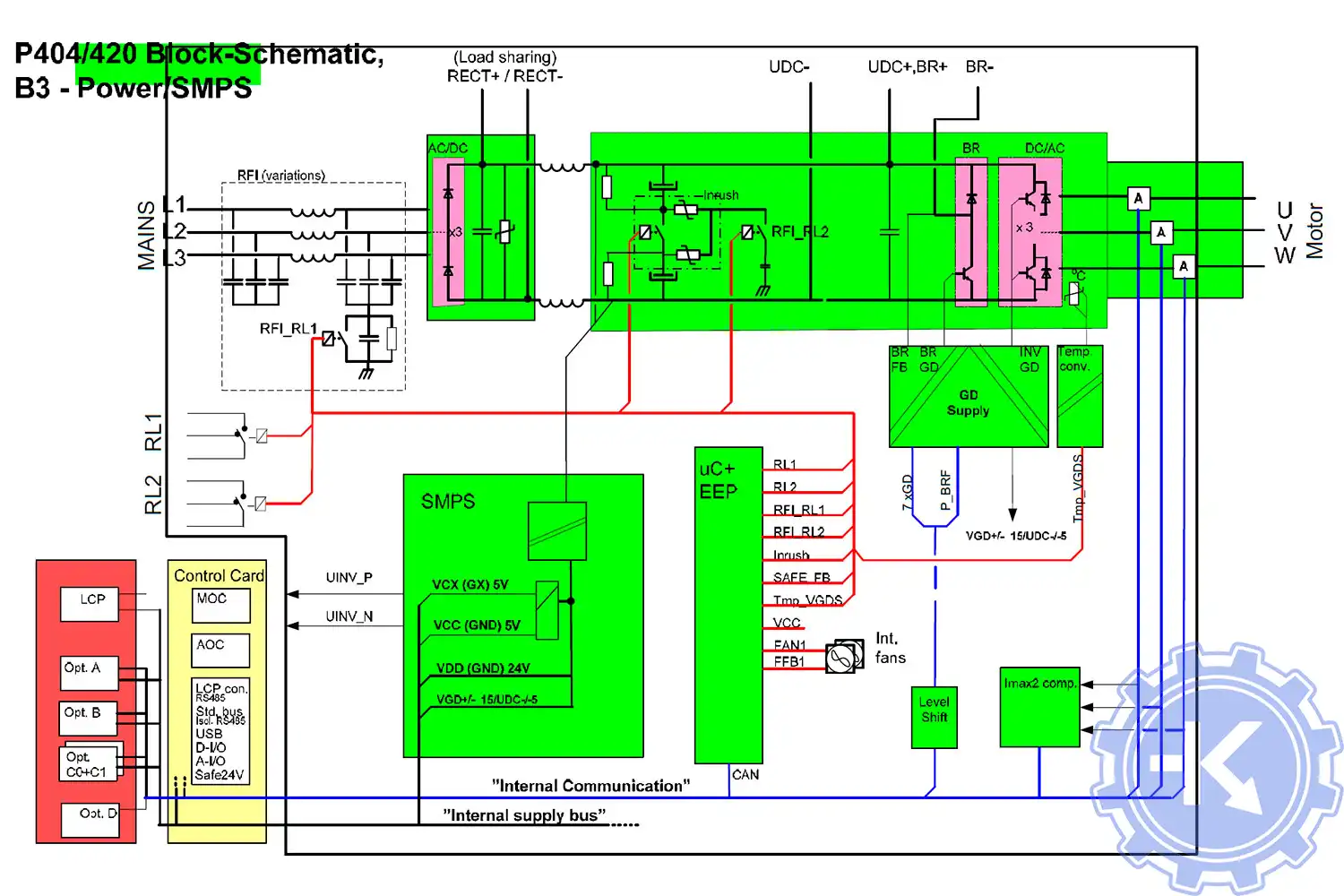

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B3

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе B4

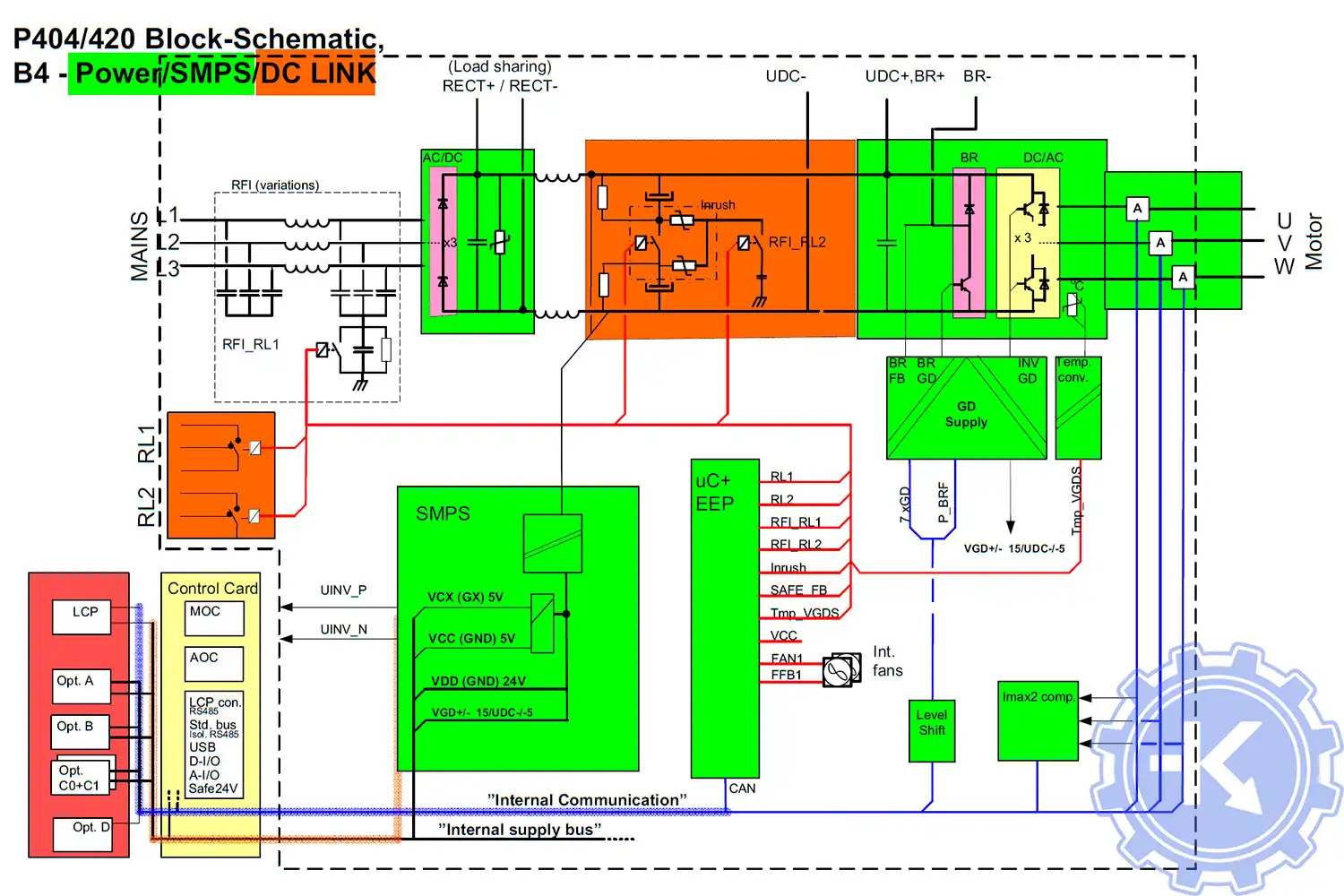

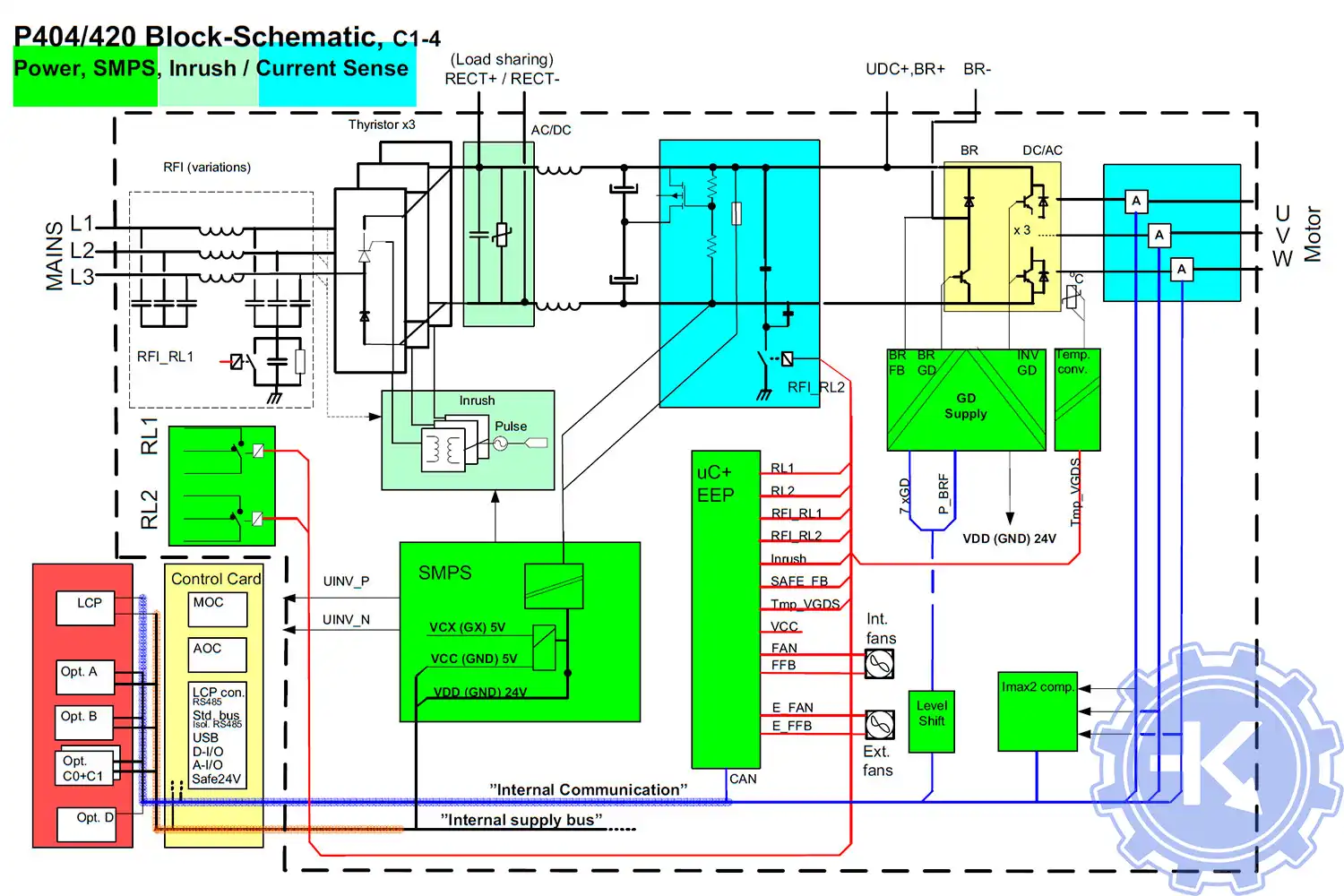

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе C1 - C4

Блок-схема подключения преобразователей частоты Grundfos CUE в корпусе C1 - C4



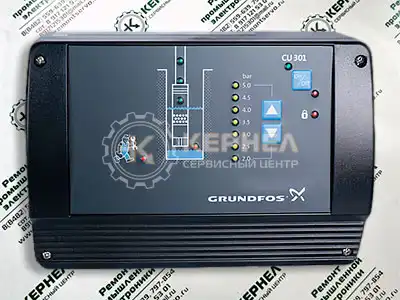

Ремонт частотных преобразователей Grundfos

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям Grundfos можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя Grundfos, программирование

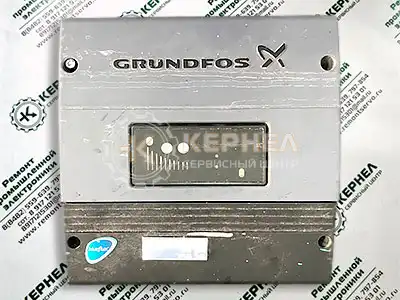

Ремонт частотных преобразователей Grundfos

Настройка частотных преобразователей Grundfos (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Grundfos.

  • Выбор режима управления приводом Grundfos (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей Grundfos
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем Grundfos вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей Grundfos приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть на официальном сайте Grundfos.
