Ремонт сервопривода в

Siemens
Baumuller
Heidenhain
Kinetrex
Bosch Rexroth
LUST
Komax
Mitsubishi
MOOG
FANUC
Indramat
Macno
Bosch Rexroth
Infranor
Yaskawa
SEW-EURODRIVE

Ремонт сервоприводов включает в себя услуги:

  • поэлементная диагностика, определение неисправных микросхем;
  • восстановление или замена неисправных микросхем;
  • списывание и запись прошивок микросхем;
  • проверка работоспособности оборудования на стенде;
  • настройка и подключение;
  • параметрирование и программирование;
  • устранение электронных сбоев;
  • наладка;
  • написание и изменение программ;
  • обслуживание;
  • возможно восстановление без электро-схем на оборудование;
  • ремонтируем устаревшее оборудование любых брендов, в том числе снятого с производства;
  • заключаем договора;
  • предоставляем гарантию на ремонт сервоприводов один год;

Ремонт сервоприводов в сервисном центре

Ремонт сервоприводовРемонт сервопривода имеет ряд особенностей, которые не позволяют по настоящему качественно восстановить его на месте, то есть на предприятии. Сервопривода, как и частотные преобразователи имеют сложную начинку, которая делится на силовую и электронную (программную).

Качественно провести диагностику и ремонт сервопривода возможно только при соблюдении нескольких обязательных условий - это:

  • Компетентный персонал с богатым опытом;
  • Максимально полная материальная, ремонтная база;
  • Наличие оригинальных запасных частей или их аналогов;
  • Специализированный стенд для проверки восстановленного привода.

Сервисный центр «Кернел» производит ремонт сервоприводов с 2002 года. За время существования центра специалисты нашей компании накопили огромный опыт как в восстановлении сложной промышленной электронике независимо от производителя и года выпуска так и проводя ремонт сервоусилителей и серводрайверов различных производителей.

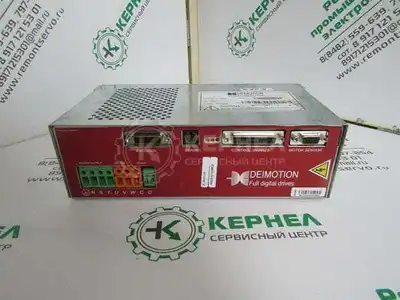

Привод DEIMOTIONРемонт сервоприводов и подобного промышленного оборудования ответственное и сложное занятие, требующие полной отдачи, профессионализма и максимально укомплектованной материальной базе. Всем вышеперечисленным обладает наш сервисный центр от квалифицированного персонала до новейшего оборудования, предназначенного для ремонта и диагностики сложной промышленной электроники.

Специалисты сервисного центра максимальное внимание уделяют качеству исполнения ремонта, а также программированию и настройке сервоусилителей, не зависимо от бренда, под которым выпущено данное промышленное оборудование. Именно поэтому мы смело даем гарантию на ремонт сервоусилителей и замененные в процессе ремонта запасные части сроком на один год.

Ремонт сервопривода в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Компонентный ремонт сервоприводов

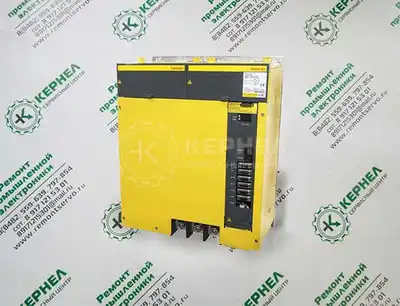

Компонентный ремонт сервоприводов разительно отличается от стандартного тем, что меняется исключительно компонент вышедший из строя, а не блок целиком в состав которого входит неисправный компонент. Подобный ремонт имеет ряд преимуществ:Привод FANUC

  • Стоимость работы по восстановлению значительно ниже;
  • Максимально сокращается срок проведения ремонта.

Порядок проведения компонентного ремонта сервоприводов:

  • Чистка привода (пыль, грязь)
  • Диагностика программного обеспечения
  • Изменение параметров программного обеспечения (в случае обнаружения ошибки)
  • Диагностика аппаратной части (если не обнаружена ошибка в ПО)
  • Ремонт или замена вышедших из строя компонентов (плат, модулей)
  • Поверка вентиляционной системы.
  • Плановая замена термопасты (транзисторы IGBT и диодные модули)
  • Проверка сервопривода (холостой ход, без нагрузки)
  • Проверка сервопривода с подключением серводвигателя (3-4 часа под нагрузкой)

Благодаря накопленному опыту специалисты сервисного центра проведут ремонт сервопривода в любого бренда даже без технической документации и электро-схем.

Одним из самых сложных в плане обнаружения и восстановления привода является неисправность, связанная со сбоем в работе энкодера, это влечет за собой перепрограммирования энкодера а в некоторых случаях даже замены. После устранения дефектов в электронной начинке потребуется тщательное позиционирование.

Преимущества нашего СЦ

Специалисты нашей компании выполнят ремонт сервоприводов в максимально сжатые сроки, мы выполняем все возможные виды ремонта промышленного оборудования. При восстановлении привода в нашем сервисном центре, вы гарантированно получаете:Ремонт сервоприводов

  • Глубокую диагностику неисправного блока с выявлением неисправных компонентов;
  • Замену неисправных компонентов на новые;
  • Устранение дефектов в максимально сжатые сроки;
  • Проверку восстановленного блока на специальном стенде;
  • Оригинальные запасные части;
  • Гарантию на все ремонтные работы один год;
  • Гарантию на запасные части один год.

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом повышая квалификацию и компетентность наших инженеров.

Заказав ремонт сервопривода в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно, связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный привод в сервисный центр.

Ошибки и диагностика сервопривода

Ремонт сервоприводовВ целом привод (сервопривод) очень похож на частотный преобразователь и в принципе выполняет практически те же функции, но в отличии от частотника сервопривод способен гораздо точнее позиционировать серводвигатель и еще одно отличие — это цена которая заметно отличается от своих собратьев в большую сторону. В памяти сервоусилителей также находятся все необходимые коды ошибок, помогающие обслуживающему персоналу быстро среагировать и исправив заново запустить оборудование в работу. В некоторых случаях ошибки сервопривода можно исправить на месте, но к сожалению, далеко не все.

Промышленное оборудование зачастую работая в агрессивных средах достаточно часто выходит из строя. Конечно же неисправный блок покажет ошибки только сбросить их самостоятельно не получится. Некоторые ошибки можно исправить только в специализированных сервисных центрах, где специалист проведет глубокую диагностику и последующий ремонт привода с заменой неисправного компонента.

Ремонт сервоприводовСервопривод — это сложное промышленное оборудование с электронной начинкой, даже в случае сложной поломки ошибка сохранится в памяти блока, а диагностика привода с точностью до компонента покажет неисправность. Как правило последняя ошибка и является причиной возникновения неисправности.

Коды ошибок выводятся на информационную панель привода и сопоставляются с ошибками, указанными в паспорте промышленного оборудования. После этого принимаются меры, направленные на устранение данной аварийной ситуации, а точнее ремонт сервопривода и сброс ошибки.

Основные неисправности сервоусилителей:

  • Одна из самых распространенных неисправностей, когда привод не видит датчик обратной связи (энкодер, резольвер) или неверное считывание координат положения двигателя.
  • Нет обмена данными между основным процессором привода и процессором датчика обратной связи.
  • Нет питания датчика обратной связи.
  • Отсутствует напряжение батареи датчика обратной связи (абсолютный энкодер)

Подключение сервоприводов

Питание на привод подается по силовым кабелям как правило их три. Их подключают к преобразователю частоты либо к сервоприводу, именно через них подается питание на обмотки серводвигателя.

Дополнительно привод оснащен управляющими проводами так называемые сигнальные или дата-кабели. Они предназначены для управления сервопривода, именно через дата-кабель подключается датчик угла поворота (энкодер), и порт привода. С помощью сигнального кабеля осуществляется передача управляющего сигнала на привод.

Сигнальный дата-кабель должен быть экранированным и в обязательном порядке заземленным, для уменьшения помех в виде наводки электромагнитного поля, конечно же сигнальные и силовые кабели не должны находится вблизи друг друга, минимальное расстояние должно составлять от 30 до 50 сантиметров.

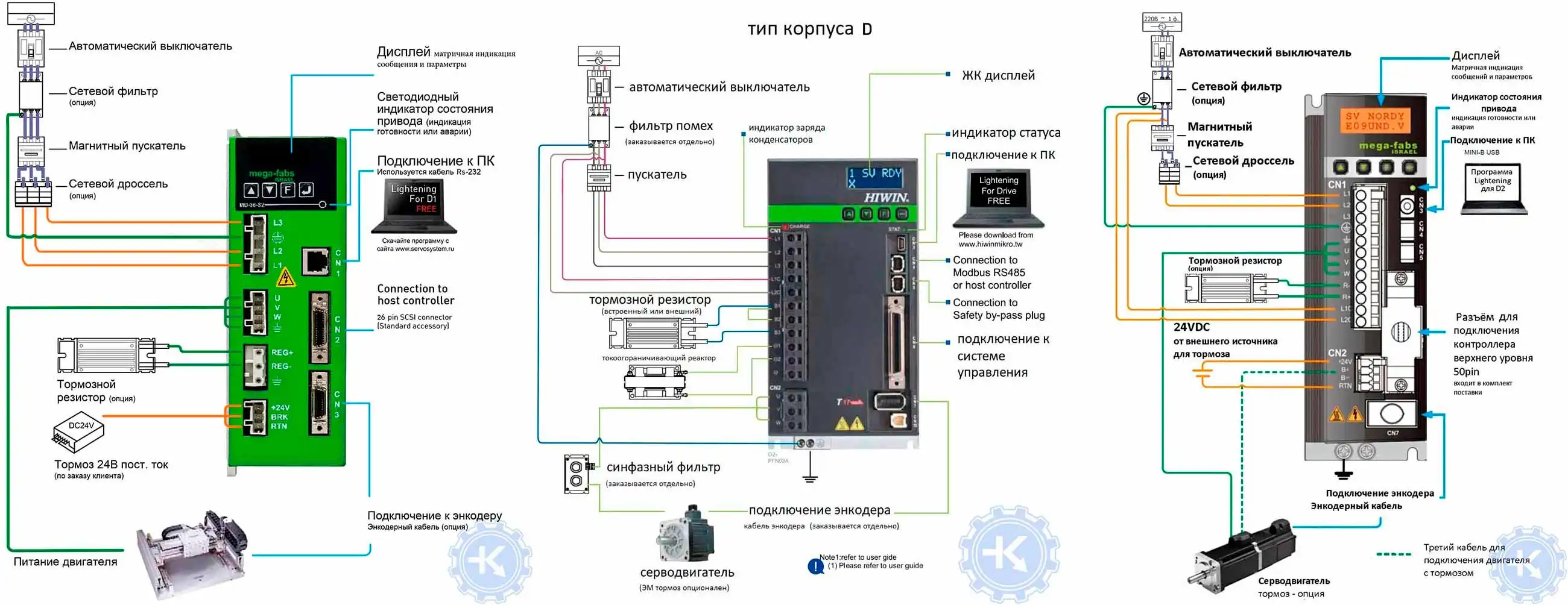

Схема сервопривода, а точнее схема подключения привода у каждого производителя своя. Вот для примера несколько схем подключения сервоусилителей.

Схемы подключения сервоусилителей

Принцип работы сервопривода

Ремонт сервоприводовСистема сервопривода состоит из сервоусилителя, серводвигателя и датчика угла поворота (энкодер, резольвер). Максимальная точность работы привода напрямую зависти от битности экнодера а в случае если используется резольвер от количества полюсов. Например, 22 битный абсолютный энкодер способен выдать боле четырех миллионов импульсов за один оборот вала серводвигателя.

Принцип работы серводрайверов в подавляющем большинстве случаев одинаков. Отличие лишь в функциональности, компактности и надёжности серводрайвера, за это отвечает производитель.

Все сервопривода делятся на:

  • Линейный;
  • Аналоговый;
  • Цифровой;

Промышленные сервоприводы, как и любое другое промышленное оборудование к сожалению, выходят из строя и в лучшем случае настройка либо перезагрузка удалит ошибку, в противном случае ремонт сервопривода неизбежен.

Производители и типы сервоприводов

На сегодняшний день промышленные сервопривода выпускают многие производители промышленной электроники и оборудования в их числе такие известные бренды как:

Производитель

Тип

ABB

DSH0701/R0003, 3ADT209018R0001, MFE460A010BW, GNT2009383R0002, AXODYN05MA22, DPH07551DS15001/1, GNT2009459R0007, GNT2009421R0001, GNT2009460R0007, GNT2009461R0013, DPH07551DS15001/1, BV9MHRA010905P

FANUC

A06B-6134-H303#A, A06B-6088-H215, A06B-6082-H222, A06B-6064-H230, A06B-6044-H017, A06B-6064-H201#H520, A06B-6088-H245, A06B-6088-H222, A06B-6057-H204, A06B-6089-H207, A06B-6052-H004, A06B-6117-H208, A06B-6164-H333#580

SIEMENS

6SN1123-1AB00-0HA1, 6SN1123-1AB00-0CA1, 6SE7027-2TP60-Z, 6SL3121-2TE21-0AA3, 6SL3120-2TE21-8AA3, 6SL3120-1TE15-0AA3

YASKAWA

SGDV-180A01A, SGDB-30ADG, SGDS-50A01A, SGDV-180A01A002000, R0955207600011, SGD7S-200A00A002, SGDV-3R5D01A, ACR-SR03BE12G-E, CACR-SR05BE12G-E, SGDV-3R5D11A020000, SGD7S-120A00A002, SGD7S-1R6AM0A000F50, SGDB-15VD

DEIMOTION

F1CCNVCMT00V018, F1C0NVSBT50V002, F1CONVSBT50V002

OMRON

R88D-KT15F, R88D-KN15F-ML2, SGDH-1ADE-0Y, R88D-KT50F, R88D-KT30F, R88D-WT15HF, SGDH-05DE-OY

LENZE

EVS9321-EP, E94P100S2FEM, EVS9325-ES, E94R100S2FRX, E94R080S2FRX, E94R020T4NRX, E94R050T4NRX, E94R040T4NRX, E94R060T4NRX, E94R090T4NRX, E94P020S2FEX, E94P040S2FEX, E94P080S2FEX, E94P020T4NEX, E94P040T4NEX, E94P060T4NEX

И это только верхушка айсберга, благодаря популярности промышленные привода выпускают многие производители промышленной электроники, а наш сервисный центр выполняет качественный ремонт сервоприводов данных производителей.

Оставить заявку на ремонт сервопривода

Остановилось производство по вине сервопривода? Необходим срочный ремонт сервопривода и его настройка? Оставьте заявку на ремонт привода в нашим менеджерам. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
