Ошибки и ремонт серводвигателей Siemens SIMOTICS в Мытищах

Ремонт серводвигателей Siemens SIMOTICS

Ремонт серводвигателей Siemens SIMOTICSРемонт серводвигателей Siemens SIMOTICS в Мытищах является одним из основных направлений сервисного центра «Кернел».

Электродвигатели данного производителя имеют высокие параметры по перегрузкам, а также динамике и широким диапазоном крутящего момента.

Серводвигатели Siemens SIMOTICS отличаются классом защиты, встроенным стояночным тормозом и т. п. Двигатели Siemens SIMOTICS, часто встречаются на станках с числовым программным управлением (ЧПУ)

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, в этой ситуации ремонт серводвигателя Siemens SIMOTICS единственное экономически выгодное решение.

Самыми распространенными сериями серводвигателей Siemens SIMOTICS ремонт которых предлагает наша компания являются:

Асинхронные серводвигатели Siemens SIMOTICS

  • Серводвигатели 1PH7
  • Серводвигатели 1PH8

Синхронные серводвигатели Siemens SIMOTICS

  • Синхронные серводвигатели 1FK7
  • Синхронные серводвигатели 1FT6
  • Синхронные серводвигатели 1FT7

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт серводвигателей Siemens SIMOTICS в Мытищах. Для максимально быстрого, а главное качественного ремонта, перемотки двигателей Siemens SIMOTICS потребуется специализированное помещение, оборудованное необходимым оборудованием расходные материалы и компоненты для восстановления подобного промышленного оборудования и конечно же квалифицированный персонал.

Благодаря всему вышеперечисленному ремонт серводвигателей Siemens SIMOTICS в сервисном центре "Кернел" проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отдельно взятый ремонт серводвигателя завершается проверкой на специализированном стенде с блоками управления в условиях максимально приближенных к реальным.

Что входит в ремонт

Ремонт серводвигателей Siemens SIMOTICSДля восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт серводвигателей Siemens SIMOTICS входит:

  • Внутренняя и внешняя очистка
  • Изоляция обмоток электродвигателя
  • Перемотка силовых обмоток
  • Пролачивание и сушка обмоток сервомотора
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипников
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Изготовление и замена муфты энкодера
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

Ошибки и неисправности

Неисправности двигателей Siemens SIMOTICS

Ошибки серводвигателей Siemens SIMOTICSСамые распространенные неисправности двигателей Siemens SIMOTICS:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ подшипников их заклинивание;
  • Износ посадочных мест подшипников на фланцах серводвигателя;
  • Износ сальников;
  • Износ тормозной системы;
  • Размагничивание магнитов на роторе, потеря магнитных свойств;
  • Разрушение корпуса двигателя (механические повреждения или из-за работы в агрессивной среде) разъёмов;
  • Выход из строя термодатчика.

Ошибки серводвигателя Siemens SIMOTICS

Если серводвигатель работает неправильно из-за ошибок в настройках, из-за неисправностей в электрических цепях или по другим причинам, примите меры по устранению ошибок, руководствуясь данным разделом. Если описанные в данном разделе действия не позволили устранить проблему, обратитесь в специализированный сервисный центр.

Текст класса сообщения (номер по PROFIdrive)

Причина и способ устранения.

Диагностический интерфейс

PN
(шест.)		DS1
(дес.)		DP
(дес.)		ET 200
(дес.)		NAMUR
(r3113.x)

Распознано замыкание на землю или замыкание фаз (7)

Распознано замыкание на землю или замыкание фаз в силовых кабелях или обмотках двигателя.

  • Проверить силовые кабели (соединение). Проверьте двигатель.
 9006 6 21 20 5

Перегрузка двигателя (8)

Двигатель эксплуатировался за пределами допустимого диапазона (температура, ток, крутящий момент …).

  • Проверить нагрузочные циклы и установленные ограничения.
  • Проверить температуру окружающей среды / вентиляцию двигателя.
 9007 7 22 24 6

Фактическое значение положения / частоты вращения ошибочно или недоступно (11)

При обработке сигналов датчиков (путевые сигналы, нулевые метки, абсолютные значения …) обнаружено недопустимое состояние сигнала.

  • Проверить датчик / состояние сигнала датчика. Учитывать максимально допустимую частоту.
 900A 10 25 29 9

Нарушена внутренняя (DRIVE-CLiQ) коммуникация (12)

Внутренняя коммуникация между компонентами SINAMICS нарушена или прервана.

  • Проверить кабельную разводку DRIVECLiQ.
  • Соблюдать правила монтажа приводов в соответствии с нормами ЭМС.
  • Соблюдать максимально допустимую количественную структуру / такты.
 900B 11 26 31 10

Все возможные ошибки и предупреждения серводвигателя Siemens SIMOTICS при работе с частотным преобразователем SINAMICS G120C – расшифровка ошибок, скачать в формате PDF

Перемотка серводвигателей Siemens SIMOTICS

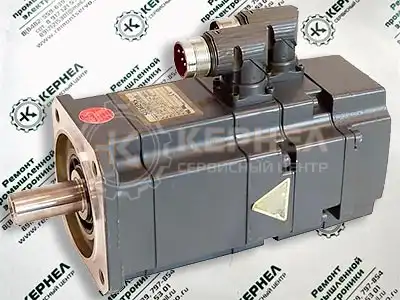

Перемотка серводвигателей Siemens SIMOTICSПеремотка серводвигателей Siemens SIMOTICS сложная и кропотливая работа под силу только настоящим профессионалам своего дела и конечно же обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке ерводвигателей Siemens SIMOTICS.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Сервомоторы Siemens SIMOTICS работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки двигателя либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс.

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку серводвигателей Siemens SIMOTICS, мы делаем все возможные виды ремонта электромоторов такие как:

  • Чистка внешнего корпуса двигателя;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора;
  • Перемотка ротора;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт статора;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка отремонтированного двигателя без нагрузки и с нагрузкой.

Ремонт и настройка энкодера и резольвера Siemens SIMOTICS

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

Ремонт серводвигателей Siemens SIMOTICS

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Ремонт распространенных серводвигателей Siemens SIMOTICS

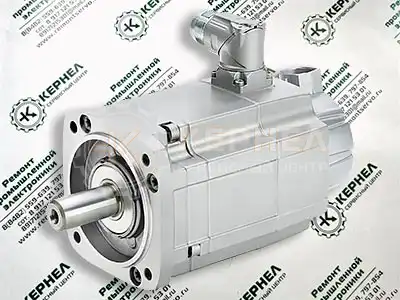

Ремонт серводвигателей Siemens SIMOTICS 1PH7

Ремонт серводвигателей Siemens SIMOTICS

Не полный список двигателей Siemens SIMOTICS серии 1PH7 ремонт которых предлагает наш сервисный центр.

1PH7101-2AF00-0BA0; 1PH7167-7QF03-0BD0; 1PH7167-7QF03-0CA3; 1PH7167-7QF03-0CA0; 1PH7167-7QF20-0CJ0; 1PH7167-7NF03-0CJ3 ; 1PH7167-7QD00-0DA0; 1PH7167-7QF00-0BB0; 1PH7167-7QF00-0DA0; 1PH7167-7QF03-0BC0; 1PH7167-7ND03-0CC2; 1PH7167-7NF00-0BA0; 1PH7167-7NF00-0BA3; 1PH7167-7NF00-0BD3-Z; 1PH7167-7NF03-0CA0; 1PH7167-7NF03-0CA3; 1PH7167-7NF03-0CJ0; 1PH7167-7HF03-0CA0; 1PH7167-7HF03-0CA3; 1PH7167-2QF03-0CJ0; 1PH7167-2QF23-0BJ3; 1PH7167-2QF03-0CA3; 1PH7167-2QF03-0CC0; 1PH7167-2QF00-0BA3-Z

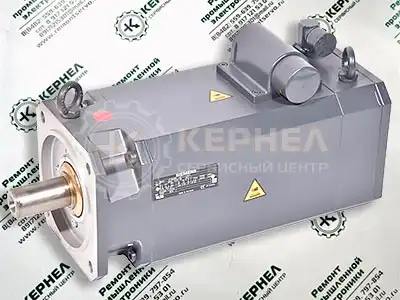

Ремонт серводвигателей Siemens SIMOTICS 1PH8

Ремонт серводвигателей Siemens SIMOTICS

Не полный список двигателей Siemens SIMOTICS серии 1PH8 ремонт которых предлагает наш сервисный центр.

1PH8288-1AF40-2AU1-Z; 1PH8288-1AF40-2AV1-Z; 1PH8288-1DB10-1AU1; 1PH8288-1JD23-2AA1-Z; 1PH8286-1DB10-1BU1; 1PH8286-1DD10-1BU1; 1PH8286-1DW13-1AU1-Z; 1PH8286-1HC10-2BX1-Z; 1PH8286-1HF20-1BB1-Z; 1PH8228-2FC00-0BB1; 1PH8284-1AC10-0AU1; 1PH8284-1AF40-2AV1-Z; 1PH8284-1DH13-1AU1-Z; 1PH8284-1FC10-2AU1-Z; 1PH8284-1HB10-2AU11PH8284-1HD40-2AU1-Z; 1PH8228-1DC00-2LA1; 1PH8228-1DD03-1EA1; 1PH8228-1DD20-0AA1; 1PH8228-1FD00-0AC1; 1PH8228-1HD10-1AA1; 1PH8228-1HF20-1EA1-Z; 1PH8226-1DB13-1EA1; 1PH8226-1HC00-0AA1

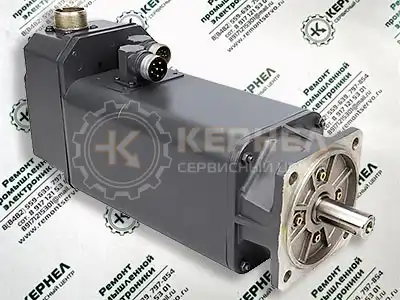

Ремонт серводвигателей Siemens SIMOTICS 1FK7

Ремонт серводвигателей Siemens SIMOTICS

Не полный список двигателей Siemens SIMOTICS серии 1FK7 ремонт которых предлагает наш сервисный центр.

1FK7105-5AF71-1PH8; 1FK7105-5AC71-1PH8; 1FK7103-5AF71-1PH8; 1FK7100-5AF71-1PH8; 1FK7086-7AF71-1PH8; 1FK7085-7AF71-1PH8; 1FK7063-5AF71-1PH8; 1FK7061-7AF71-1PH8; 1FK7060-5AF71-1PH8; 1FK7043-7AF21-1PH8; 1FK7034-5AK71-1PH8; 1FK7033-7AK71-1PH8; 1FK7032-5AF21-1PH8; 1FK70225AK711PH8; 1FK70617AH711PH8; 1FK70605AF711PH8; 1PH8163-1HF13-0CB1; 1FK70437AF211PH8; 1FK70345AK711PH8; 1FK70337AK711PH8; 1FK70325AF211PH8; 1PH8288-1AF40-2AU1-Z; 1FK70225AK711PH81FK7022-5AK21-1PH8; 1FK70337AF211PH8; 1FK70345AF211PH8

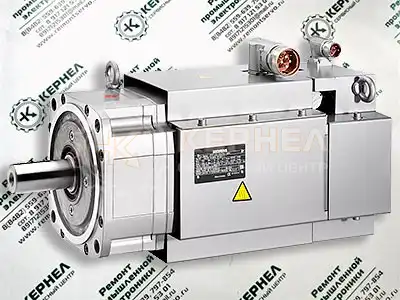

Ремонт серводвигателей Siemens SIMOTICS 1FT6

Ремонт серводвигателей Siemens SIMOTICS

Не полный список двигателей Siemens SIMOTICS серии 1FT6 ремонт которых предлагает наш сервисный центр.

1FT6105-1AC71-1AG1; 1FT6024-6AK71-3SG0; 1FT6024-6AK71-3AG2; 1FT6024-6AK71-3AG0; 1FT6024-6AK71-3HG2; 1FT6024-6AK71-3DD5; 1FT6024-6AK71-3LA0; 1FT6024-6AK71-3HK5; 1FT6021-6AK71-4AE5; 1FT6021-6AK71-4HG5; 1FT6021-6AK71-4TA01FT6021-6AK71-4LG5; 1FT6021-6AK71-3AA0; 1FT6021-6AK71-3HG2; 1FT6138-6WD76-8DG1; 1FT6136-6SC71-1EB1; 1FT6136-6SC71-1EG1; 1FT6136-6SC71-1FB1; 1FT6136-6SC71-1TG0; 1FT6136-6SC71-4DG0; 1FT6136-6SC71-4DH0; 1FT6136-6SC71-4EH1; 1FT6136-6SC71-5DA1; 1FT6136-6SF71-5EG1

Ремонт серводвигателей Siemens SIMOTICS 1FT7

Ремонт серводвигателей Siemens SIMOTICS

Не полный список двигателей Siemens SIMOTICS серии 1FT7 ремонт которых предлагает наш сервисный центр.

1FT7108-5AF71-1FG4; 1FT7108-5AF71-1FH0; 1FT7108-5AF71-1FH3; 1FT7108-5AF71-1MG4; 1FT7108-5AF71-1NB0; 1FT7108-5SC70-1BA0; 1FT7108-5SC70-1BA1; 1FT7108-5SC70-1CH4; 1FT7108-5SC71-1CA1; 1FT7108-5SF70-3BA0; 1FT7108-5WF70-1FK4; 1FT7108-5WF70-4BG3; 1FT7108-5WF70-4CG4; 1FT7108-5WF70-5FD4; 1FT7108-5WF71-1CA1; 1FT7108-5WF71-1NH1; 1FT7108-5AF70-1CG1; 1FT7108-5AF70-1BG4; 1FT7108-5AF70-1DA1-Z; 1FT7108-5AF70-1DG3; 1FT7108-5AF70-1FG0; 1FT7108-5AF70-1FH0; 1FT7108-5AF71-1CB1; 1FT7108-5AF71-1FA0

Оставить заявку на ремонт серводвигателей Siemens SIMOTICS

Оставить заявку на ремонт или перемотку двигателей Siemens SIMOTICS в Мытищах можно с помощью специальной формы, которая вызывается нажатием одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом серводвигателей Siemens SIMOTICS в Мытищах вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
