Ошибки и ремонт сервопривода Emerson (Control-Techniques) в



Ремонт сервопривода Emerson

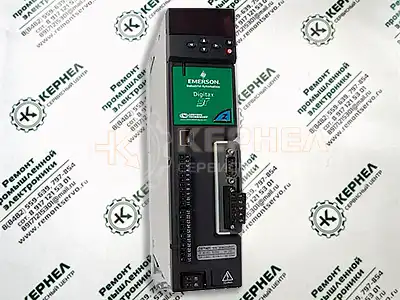

Ремонт сервопривода Emerson DST1401Сервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Emerson (Control-Techniques) в на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов Emerson, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервоприводов Emerson возрастают в геометрической прогрессии.

Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов Emerson (Control-Techniques).

Особенности ремонта сервопривода Emerson

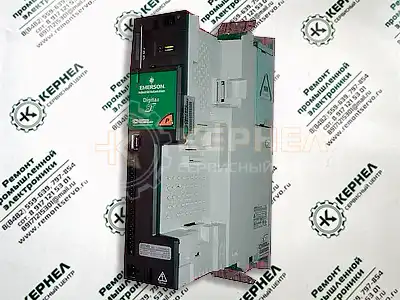

Ремонт сервопривода Control-Techniques DST1402Ремонт сервоприводов Emerson имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:

  • Аппаратная часть;
  • Программная часть.

В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.

Заключительный этап ремонта сервопривода Emerson (Control-Techniques) это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.

Коды предупреждений и ошибок сервопривода Emerson

При обнаружении неисправности при работе сервопривода будет активирована соответствующая защита и выведено предупреждающее сообщение на индикатор сервопривода или цифрового пульта. Коды неисправностей приведены в таблице ниже.

Код ошибки

Описание ошибки и способы ее устранения

br.th

Отказ контроля температуры термистора тормозного резистора.

10

Если тормозной резистор не установлен, то настройте Pr 0.51 (или Pr 10.37) в 8 для запрета отключения.

Если тормозной резистор установлен:

  • Убедитесь, что термистор тормозного резистора подключен правильно.
  • Убедитесь, что вентилятор электропривода работает правильно.
  • Замените тормозной резистор.

C.Acc

Отключение SMARTCARD: Измененный параметр меню 0 нельзя записать в SMARTCARD, т.к. на SMARTCARD не был создан нужный файл.

177

Запись параметра меню 0 запущена с панели установкой Pr 11.42 в auto(3) или boot(4), но нужный файл не был создан на SMARTCARD.

  • Проверьте верную настройку Pr 11.42 и сбросьте электропривод для создания нужного файла на SMARTCARD.
  • Заново попробуйте записать в параметр меню 0.

C.bUSY

Отключение SMARTCARD: SMARTCARD не может выполнить нужную функцию, т.к. с ней работает дополнительный модуль.

178

  • Подождите окончания доступа дополнительного модуля к SMARTCARD и еще раз попробуйте выполнить функцию.

C.Chg

Отключение SMARTCARD: в ячейке данных уже есть данные.

179

  • Сотрите данные в ячейке.
  • Запишите данные в другую ячейку данных.

C.cPr

Отключение SMARTCARD: Величины в электроприводе и величины в блоке данных SMARTCARD различаются.

188

  • Нажмите красную кнопку сброса.

C.dAt

Отключение SMARTCARD: Указанная ячейка данных не содержит никаких данных.

183

  • Проверьте правильность номера блока данных.

C.Err

Отключение SMARTCARD: Данные SMARTCARD искажены.

182

  • Проверьте, что карта вставлена правильно.
  • Удалите данные и повторите попытку.
  • Замените карту SMARTCARD.

C.Full

Отключение SMARTCARD: Переполнение SMARTCARD.

184

  • Удалите блок данных или используйте другую карту SMARTCARD.

cL2

Обрыв цепи на аналоговом входе 2 (токовый режим).

28

  • Проверьте, что на аналоговом входе 2 (клемма 7) присутствует сигнал тока (4-20 мA, 20-4 мA).

cL3

Обрыв цепи на аналоговом входе 3 (токовый режим).

29

  • Проверьте, что на аналоговом входе 3 (клемма 8) присутствует сигнал тока (4-20 мA, 20-4 мA).

CL.bit

Отключение запущено по слову управления (Pr 6.42).

35

  • Отключите слово управления, сбросив Pr 6.43 в 0, или проверьте настройку Pr 6.42.

C.OPtn

Отключение SMARTCARD: На электроприводе-источнике и электроприводе-приемнике установлены разные

дополнительные модули.

180

  • Проверьте, что установлены правильные дополнительные модули.
  • Проверьте, что дополнительные модули установлены в те же самые гнезда.
  • Нажмите красную кнопку сброса.

C.Prod

Отключение SMARTCARD: Блоки данных в SMARTCARD не совместимы с этим изделием.

175

  • Удалите все данные в SMARTCARD, для этого запишите 9999 в Pr xx.00 и нажмите красную кнопку сброса.
  • Замените карту SMARTCARD.

C.rdo

Отключение SMARTCARD: В карте SMARTCARD установлен бит Только чтение.

181

  • Введите 9777 в Pr xx.00, чтобы включить режим доступа по чтению/записи к SMARTCARD.
  • Проверьте, что в карте не выполняется запись данных в ячейки с 500 по 999.

C.TyP

Отключение SMARTCARD: Набор параметров SMARTCARD несовместим с электроприводом.

187

  • Нажмите красную кнопку сброса.
  • Проверьте, что тип электропривода назначения совпадает с типом файла параметров электропривода источника.



Посмотреть все коды ошибок сервопривода Emerson Digitax ST (Control-Techniques)

Схемы

В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода Emerson (Control-Techniques).

Схемы типовых подключений сервоприводов Emerson

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя под управлением последовательного интерфейса.

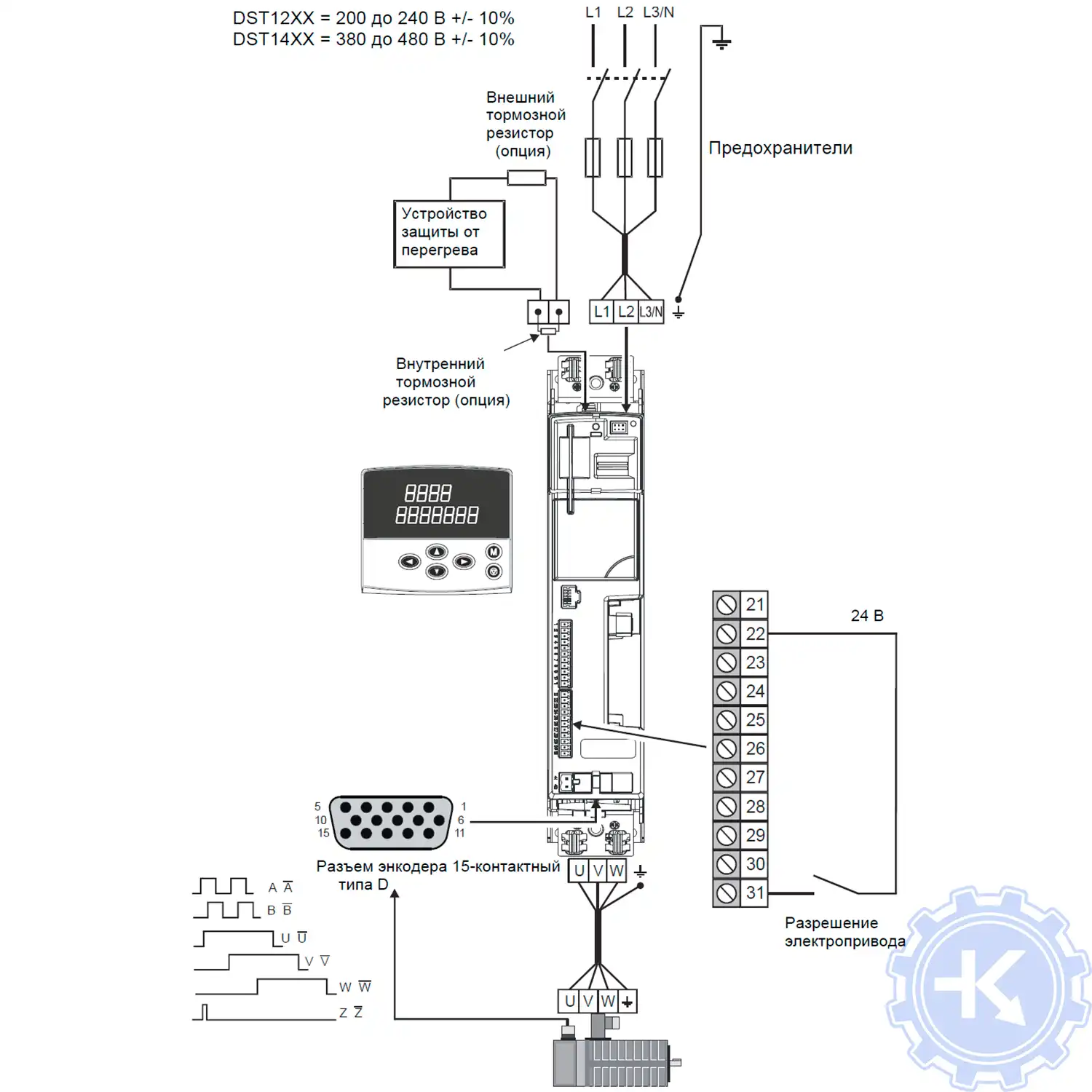

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя под управлением с панели.

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя под управлением последовательного интерфейса

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя под управлением с панели

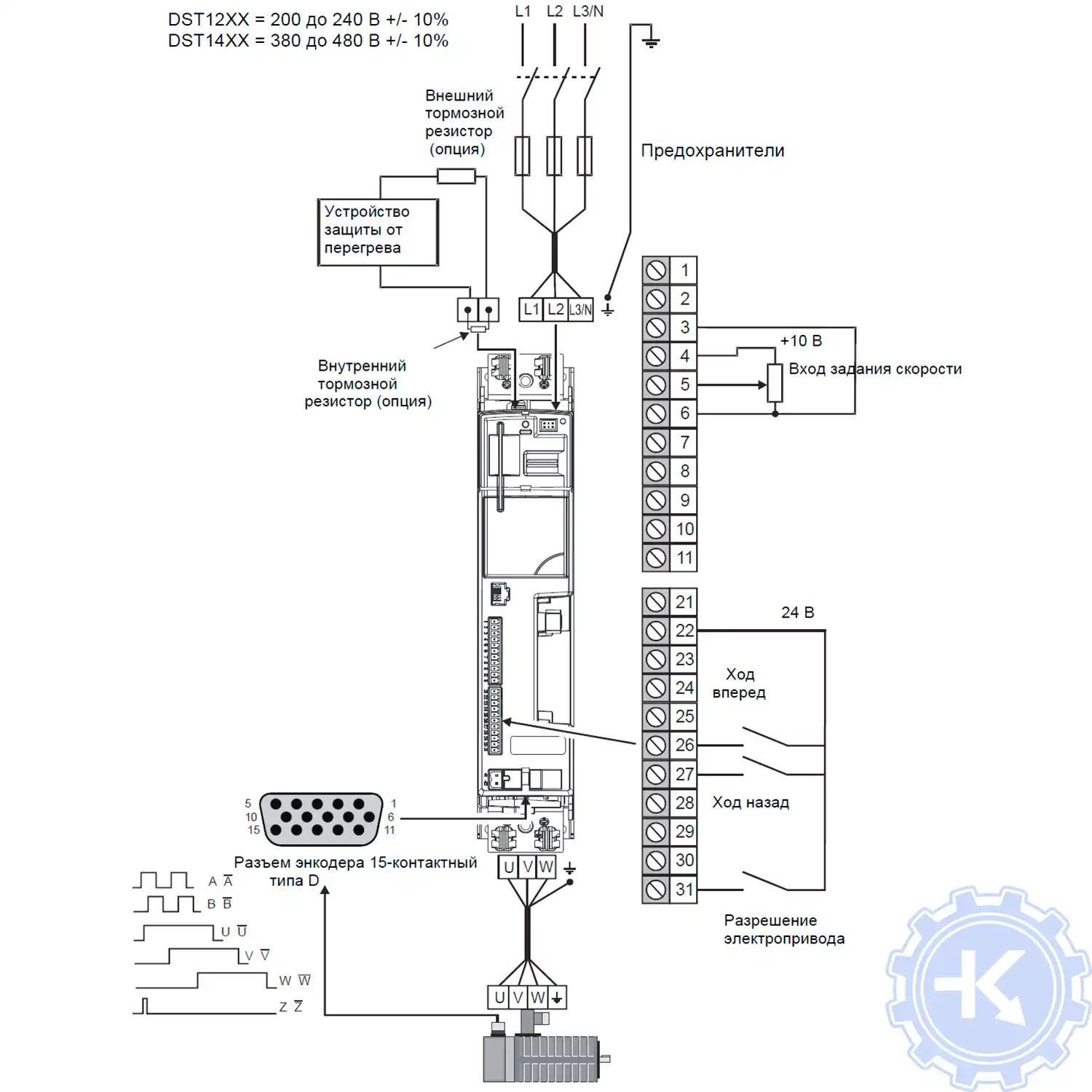

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя в режиме клемм (аналоговый вход)

Схема подключения сервопривода Emerson (Control-Techniques) Digitax ST для работы двигателя в режиме клемм (аналоговый вход)



Преимущество ремонта сервоприводов Emerson в нашем сервисном центре

Во время эксплуатации электроприводов Emerson (Control-Techniques) может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов Emerson (Control-Techniques) в сжатые сроки с полугодовой гарантией.

Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.

Работы, проводимые при ремонте сервопривода Emerson (Control-Techniques) в :

Логотип компании 'Кернел'

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт сервопривода Emerson (Control-Techniques) на компонентном уровне (экономия бюджета и времени)
  • При ремонте сервоприводов ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий сервопривод;
  • Гарантия на ремонт сервопривода Emerson и на запасные части замененные в процессе ремонта 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней;

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов Emerson (Control-Techniques) серии Digitax ST ремонтируемые в нашем сервисном центре.

DST1201

Ремонт сервопривода Emerson (Control-Techniques) - однофазный, 200V – 240V, min 1.1A - max 2.3A

DST1201

Ремонт сервопривода Emerson (Control-Techniques) - однофазный, 200V – 240V, min 2.4A - max 4.8A

DST1203

Ремонт сервопривода Emerson (Control-Techniques) - однофазный, 200V – 240V, min 2.9A - max 5.8A

DST1204

Ремонт сервопривода Emerson (Control-Techniques) - однофазный, 200V – 240V, min 4.7A - max 9.4A

DST1201

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 200V – 240V, min 1.7A - max 5.1A

DST1202

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 200V – 240V, min 3.8A - max 11.4A

DST1203

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 200V – 240V, min 5.4A - max 16.2A

DST1204

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 200V – 240V, min 7.6A - max 22.8A

DST1401

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 380V – 480V, min 1.5A - max 4.5A

DST1402

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 380V – 480V, min 2.7A - max 8.1A

DST1403

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 380V – 480V, min 4.0A - max 12.0A

DST1404

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 380V – 480V, min 5.9A - max 17.7A

DST1405

Ремонт сервопривода Emerson (Control-Techniques) - трехфазный, 380V – 480V, min 8.0A - max 24.0A

В таблице представлены исключительно сервопривода Emerson (Control-Techniques) серии Digitax ST ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от серии и бренда под каким они были выпущены.
