Ремонт частотных преобразователей GTAKE в

Частотные преобразователи GTAKE — это надёжное промышленное оборудование, которое управляет скоростью и моментом электродвигателей в самых разных технологических процессах. Как и любая силовая электроника, преобразователи частоты GTAKE подвержены износу, перегрузкам и внешним воздействиям, которые со временем приводят к сбоям и отказам. Когда частотник выходит из строя, встаёт весь производственный участок, и каждый час простоя обходится предприятию в серьёзные суммы. Сервисный центр «Кернел» в специализируется на ремонте частотных преобразователей GTAKE всех серий и мощностей. Мы восстанавливаем устройства с гарантией 1 год на все выполненные работы и заменённые комплектующие.

Ремонт частотного преобразователя GTAKE требует профильного оборудования, оригинальных запчастей и инженеров, которые понимают логику работы силовой электроники. Самостоятельные попытки починить частотник или обращение к кустарным мастерам приводят к ещё большему повреждению устройства и удорожанию итогового ремонта. В сервисном центре «Кернел» диагностика частотников GTAKE проводится на профессиональном стенде, что позволяет точно определить неисправный узел и оценить стоимость восстановления до начала работ.

О производителе GTAKE и линейке преобразователей частоты

Компания GTAKE Electric производит преобразователи частоты для промышленной автоматизации с широким диапазоном мощностей — от компактных приводов на 0,4 кВт до мощных промышленных инверторов на 1120 кВт. Продукция GTAKE применяется на станках с ЧПУ, конвейерных линиях, насосных станциях, вентиляционных системах, экструдерах, крановом оборудовании и многих других промышленных объектах. В России преобразователи частоты GTAKE получили распространение благодаря сочетанию цены и функциональности, а также поддержке режимов векторного управления без датчика и с обратной связью.

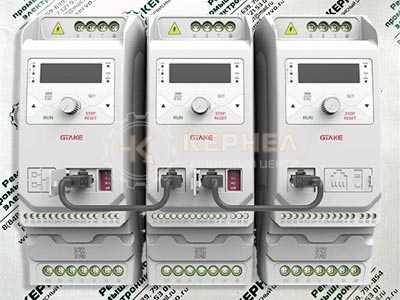

Модельный ряд GTAKE включает несколько серий, каждая из которых спроектирована под определённые задачи. Понимание особенностей каждой серии помогает нашим инженерам быстрее проводить диагностику и точнее определять вероятные точки отказа, так как конструктивные решения разных линеек имеют свои характерные слабые места.

Серия GK210 — компактные преобразователи

Компактные преобразователи частоты GK210 предназначены для управления асинхронными двигателями малой мощности — от 0,4 до 5,5 кВт. Серия выпускается в двух вариантах напряжения: 220 В и 380 В. GK210 обеспечивает пусковой момент 150% при частоте 0,5 Гц, выдерживает перегрузку до 150% в течение одной минуты и поддерживает выходную частоту до 3000 Гц для высокоскоростных применений. В конструкции предусмотрен встроенный тормозной прерыватель, интерфейс RS485, три цифровых входа и один релейный выход. Компактные размеры позволяют устанавливать преобразователь в шкафах управления с ограниченным пространством.

При ремонте частотника GTAKE серии GK210 наши инженеры чаще всего сталкиваются с отказом встроенного блока питания, пробоем IGBT-модулей из-за перегрузки по току и деградацией электролитических конденсаторов звена постоянного тока. Компактная конструкция затрудняет теплоотвод, поэтому перегрев — одна из главных причин выхода этих устройств из строя.

Серия GK610 — универсальные приводы

Преобразователи GK610 позиционируются как компактные приводы общего назначения для задач, где требуется простое управление скоростью. Серия поддерживает режимы управления V/F и бездатчиковое векторное управление, оснащена встроенным тормозным ключом, двумя разъёмами RJ45 для подключения к сети RS485 (Modbus RTU). Диапазон выходной частоты — до 600 Гц, перегрузочная способность 150% в течение 60 секунд. Модели GK610 выпускаются в вариантах L (для вентиляторной и насосной нагрузки) и G (для постоянно-моментной нагрузки).

Ремонт преобразователей частоты GTAKE серии GK610 часто связан с восстановлением цепей управления IGBT-транзисторами. Внутренние шлейфы управления подвержены старению — их замена раз в 5–6 лет позволяет предотвратить повреждение силовых модулей из-за асинхронной работы ключей. Также типичной неисправностью является выход из строя входного диодного моста при бросках напряжения в питающей сети.

Серия GK620 — преобразователи общего назначения

Серия GK620 — это преобразователи частоты общего назначения с поддержкой бездатчикового векторного управления. Они предназначены для применений, где требуется более точное регулирование скорости и момента по сравнению с простыми V/F-приводами. GK620 поддерживает подключение к общей шине постоянного тока, ПИД-регулирование технологических процессов, многоступенчатое управление скоростью и функцию подхвата вращающегося двигателя. Тормозной ключ встроен до мощности 22 кВт, опционально — до 75 кВт.

При ремонте частотных преобразователей GTAKE серии GK620 наши специалисты обращают особое внимание на цепи измерения тока — датчики Холла и операционные усилители, которые при сбоях дают ложные сигналы перегрузки. Также встречаются отказы платы управления из-за электромагнитных помех при неправильной прокладке сигнальных кабелей.

Серия GK820 — высокопроизводительные приводы

Высокопроизводительные преобразователи частоты GK820 рассчитаны на применениях, где требуется точное управление скоростью, крутящим моментом и высокое быстродействие. Серия поддерживает несколько режимов управления: V/F, бездатчиковое векторное управление SVC1 и SVC2, векторное управление с обратной связью. Диапазон регулирования скорости составляет 1:1000 в замкнутом контуре, точность поддержания скорости — ±0,02%. Пусковой момент достигает 200% при нулевой частоте в режиме управления с обратной связью. GK820 выпускается мощностью до 200 кВт с КПД не менее 98%.

Ремонт преобразователей GK820 — наиболее сложная задача из-за многослойной архитектуры управления и наличия цепей обратной связи по энкодеру. Наш сервисный центр располагает оборудованием для тестирования энкодерных плат и проверки работоспособности векторного управления с замкнутым контуром. Типичные неисправности включают отказ драйверов затворов IGBT, повреждение плат энкодера и сбои в цепях обработки сигналов обратной связи.

Серия GK900 — универсальные приводы в книжном формате

Серия GK900 — флагманская линейка универсальных преобразователей частоты GTAKE в книжном формате. Благодаря компактной конструкции монтаж преобразователей в шкафу занимает до 70% меньше места по сравнению с традиционными корпусами. GK900 выпускается в вариантах L (квадратичная нагрузка — насосы, вентиляторы) и G (постоянно-моментная нагрузка — конвейеры, экструдеры). Мощностной ряд охватывает от 0,75 до 1120 кВт. Все модели GK900 оснащены предустановленным EMC-фильтром категории C3, функцией STO (Safe Torque Off) для безопасного обслуживания, поддерживают широкий набор коммуникационных протоколов: RS485, CAN, Profinet, EtherCAT, Modbus-TCP, Mechatrolink-III, Profibus-DP, CANopen.

Расширяемость серии GK900 обеспечивается дополнительными платами связи, платами энкодера и платами ввода-вывода. При ремонте частотников GTAKE серии GK900 наши инженеры проверяют работоспособность всех плат расширения, так как отказ дополнительного модуля может маскировать основную неисправность. Серия GK900 также оснащена функцией обнаружения токов утечки, что повышает безопасность, но добавляет ещё один узел, который может стать источником ложных срабатываний.

Другие серии GTAKE

Помимо перечисленных, GTAKE выпускает серию GK310 — векторные преобразователи для промышленных двигателей, GK910 — компактные приводы универсального назначения, GK690 — преобразователи среднего напряжения. Четырёхквадрантные приводы серии PFQD предназначены для применений с рекуперативным торможением — краны, центрифуги, фрезерные станки. Сервисный центр «Кернел» в выполняет ремонт всех перечисленных серий преобразователей частоты GTAKE.

Почему ремонт частотного преобразователя GTAKE доверяют сервисному центру «Кернел»

Частотный преобразователь — сложное электротехническое устройство, в котором силовая часть работает с высокими токами и напряжениями, а плата управления обрабатывает сигналы с микросекундными задержками. Ремонт частотного преобразователя GTAKE требует не только понимания схемотехники, но и наличия специализированного оборудования для тестирования силовых модулей, проверки цепей драйверов затворов, измерения параметров ШИМ-сигналов и настройки параметров после восстановления. Обращение к непрофильным специалистам или попытка самостоятельного ремонта в 80% случаев приводит к дополнительным повреждениям, которые удорожают итоговую стоимость восстановления.

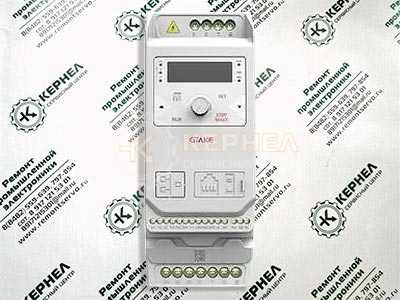

Сервисный центр «Кернел» в оборудован стендом для тестирования частотных преобразователей под нагрузкой, осциллографами с полосой пропускания, достаточной для анализа ШИМ-сигналов, тепловизором для локализации перегревающихся компонентов и всем необходимым инструментом для пайки и замены SMD-компонентов. Наши инженеры регулярно повышают квалификацию и знакомы с конструктивными особенностями всех серий GTAKE. Мы используем оригинальные комплектующие от производителя, что гарантирует корректную работу восстановленного устройства.

Профессиональный ремонт частотника GTAKE в нашем сервисном центре означает, что вы получаете устройство, прошедшее полный цикл тестирования — от проверки входного выпрямителя до испытания под нагрузкой с реальным двигателем. Мы не ограничиваемся заменой сгоревшего модуля: после устранения первопричины проводится ревизия всех узлов, которые могли пострадать от аварии, чтобы исключить повторный отказ в ближайшее время. На каждый ремонт мы даём гарантию 1 год.

Основные неисправности частотных преобразователей GTAKE

Преобразователи частоты GTAKE — надёжная техника, но условия промышленной эксплуатации таковы, что даже самые качественные компоненты со временем деградируют. Понимание типичных неисправностей помогает владельцам оборудования своевременно обращаться в сервис, а не ждать полного отказа. Ниже приведены основные виды поломок, с которыми клиенты привозят частотники GTAKE в наш сервисный центр в .

Перегрузка по току

Авария по току — самая распространённая неисправность, с которой сталкиваются при эксплуатации частотных преобразователей. На дисплее отображается код ошибки, связанный с превышением допустимого тока в выходной цепи. Причины могут быть внешними: заклинивание механизма, короткое замыкание в кабеле или обмотках двигателя, резкий пуск с большой инерционной нагрузкой. Но источник проблемы может быть и внутри самого преобразователя — пробой IGBT-модуля, неисправность цепи драйвера затвора или отказ датчика тока.

Опасность перегрузки по току заключается в том, что при многократном сбросе ошибки без устранения причины силовые ключи работают на пределе, перегреваются, и ускоряется их старение. Если причина в механике или двигателе, каждое повторное включение наносит удар по обмоткам и валу. В итоге вместо недорогого ремонта по замене изношенного узла владелец получает комплексную аварию — и двигатель под замену, и модуль ПЧ пробит. Своевременная диагностика в сервисном центре позволяет локализовать проблему и избежать каскадного повреждения.

Перенапряжение в звене постоянного тока

Авария по перенапряжению возникает, когда напряжение на шине постоянного тока превышает допустимый уровень. Чаще всего это происходит при торможении двигателя, когда он переходит в генераторный режим и возвращает энергию обратно в преобразователь. Если тормозной резистор отсутствует, неправильно настроен или вышел из строя, энергии негде рассеяться, и напряжение на конденсаторах растёт. Другие причины — повышенное напряжение в питающей сети и дефекты в цепях измерения напряжения.

Регулярный сброс такой аварии без устранения причины приводит к ударным перенапряжениям на электролитических конденсаторах, что ускоряет их деградацию и повышает риск пробоя IGBT-модуля. Ремонт частотного преобразователя GTAKE с повреждением звена постоянного тока — одна из самых затратных процедур, поэтому при периодических авариях по перенапряжению следует незамедлительно обратиться в сервис для настройки тормозной схемы или замены тормозного резистора.

Перегрев преобразователя

Перегрев — частая причина отказа частотников, особенно в условиях запылённых производственных помещений. Забитый пылью радиатор, неработающий вентилятор охлаждения, плохая вентиляция шкафа управления, работа при температуре выше 40 °C — всё это приводит к тому, что силовые модули перегреваются, и срабатывает тепловая защита. Если аварии по перегреву просто сбрасывать, силовая часть живёт в режиме постоянного термического стресса: для полупроводников это означает ускоренное старение, микротрещины в пайке, деградацию модулей. В какой-то момент перегрев перестаёт быть мягкой аварией и превращается в полный отказ IGBT-модуля.

При ремонте частотника GTAKE с признаками перегрева наши инженеры обязательно проводят ревизию системы охлаждения: чистят радиаторы, проверяют и при необходимости заменяют вентиляторы, обновляют слой термопроводящей пасты на силовых компонентах. Высыхание термопасты — скрытая причина перегрева, которую невозможно обнаружить без разборки устройства.

Ошибка заземления и утечки тока

Ошибка заземления возникает, когда преобразователь фиксирует, что ток уходит не по штатному пути. Причины — старение изоляции двигателя, повреждение кабеля (особенно в агрессивной среде или при большой длине линии), попадание влаги, пробой IGBT в самом преобразователе. Игнорирование таких аварий — прямой путь к окончательному пробою силовой части, пробою на корпус с риском поражения персонала электрическим током и повреждению двигателя из-за межвитковых замыканий.

В преобразователях GK900 функция обнаружения токов утечки реализована аппаратно, что повышает безопасность, но иногда даёт ложные срабатывания при определённых режимах работы. Диагностика частотников GTAKE в нашем сервисном центре позволяет отличить реальную утечку от ложного срабатывания и принять правильное решение о ремонте.

Отсутствие индикации при включении

Ситуация, когда после подачи питания на преобразователь дисплей не загорается, а индикаторы не светятся, обычно связана с повреждением внутреннего блока питания или схемы плавной зарядки. Если пусковой резистор повреждён, постоянный ток не поступает на шину, и управляющая плата не запускается. Также возможен отказ самой панели управления. Ремонт в этом случае начинается с проверки цепей питания, измерения сопротивления пускового резистора и тестирования вторичных источников напряжения на плате управления.

Деградация электролитических конденсаторов

Электролитические конденсаторы звена постоянного тока — компоненты с ограниченным сроком службы. В зависимости от условий эксплуатации (температура, влажность, качество питающей сети) их ресурс составляет 7–10 лет. Вздутие или разрушение конденсаторов приводит к росту пульсаций на шине постоянного тока, что вызывает ложные срабатывания защиты, нестабильную работу привода и, в худшем случае, повреждение остальных компонентов преобразователя. При ремонте частотного преобразователя GTAKE мы всегда оценивают состояние конденсаторов и при необходимости проводим их замену превентивно, даже если они ещё не вышли из строя.

Отказ цепей связи и внешних интерфейсов

Потеря связи с ПЛК или системой управления — неисправность, которая не выводит преобразователь из строя физически, но делает невозможной его работу в составе автоматизированной линии. Причины — обрыв проводов, неправильная настройка параметров связи, повреждение оптронной развязки на плате управления, сбой прошивки. Диагностика включает проверку интерфейсов RS485, CAN, Profinet, EtherCAT и других протоколов, поддерживаемых преобразователем.

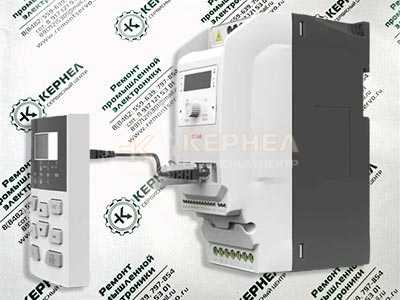

Диагностика частотников GTAKE в сервисном центре «Кернел»

Диагностика — первый и важнейший этап ремонта. От точности диагностики зависит, сколько времени и средств потребуется на восстановление преобразователя. Диагностика частотников GTAKE в сервисном центре «Кернел» проводится в три этапа: визуальный осмотр, статическое тестирование силовой части и динамическое тестирование с подачей питания.

Визуальный осмотр

После приёмки преобразователя инженер проводит внешний осмотр корпуса на наличие механических повреждений, следов перегрева, вздутия конденсаторов, окисления контактных площадок. Снимается крышка, проверяется состояние внутренних шлейфов, разъёмов, платы управления и силовой части. Визуальный осмотр часто позволяет сразу выявить выгоревшие участки платы, разрушенные компоненты или следы попадания жидкости. Инженер фиксирует все обнаруженные дефекты и составляет предварительную карту неисправностей.

Статическое тестирование силовой части

Статическое тестирование проводится без подачи питания и позволяет проверить исправность выпрямителя и инверторного модуля. Инженер измеряет сопротивление между клеммами шины постоянного тока (P и N) и входными клеммами (R, S, T), а также между клеммами шины и выходными фазами (U, V, W). Неравномерное сопротивление по фазам указывает на неисправность выпрямительного моста. Бесконечное сопротивление при измерении от положительной клеммы шины к входным фазам свидетельствует о повреждении выпрямителя или пускового резистора. При проверке инвертора сопротивление между клеммами шины и выходными фазами должно быть одинаковым для всех трёх фаз и составлять десятки Ом в прямом направлении, близким к бесконечности — в обратном. Отклонения подтверждают неисправность инверторного модуля.

Динамическое тестирование

Динамическое тестирование проводится после подтверждения нормальных результатов статических испытаний. Перед подачей питания инженер проверяет правильность входного напряжения — подача 380 В на преобразователь, рассчитанный на 220 В, приводит к взрыву конденсаторов, варистора или силового модуля. После включения проверяется отображаемая информация о неисправности, анализируются коды ошибок. Если ошибки не отображаются, проверяются аномальные параметры и сбрасываются настройки. Затем преобразователь запускается без подключения к двигателю, и проверяется выходное напряжение фаз U, V, W. Потеря фазы или неравномерность трёхфазного выхода указывает на неисправность модуля или платы драйвера. При нормальном выходном напряжении проводится тест под нагрузкой.

Этапы ремонта частотника GTAKE

Ремонт частотного преобразователя GTAKE в сервисном центре «Кернел» — это не просто замена сгоревшей детали. Это комплексный процесс, который включает выявление первопричины неисправности, замену повреждённых компонентов, ревизию смежных узлов, сборку, тестирование и настройку. Только такой подход гарантирует, что восстановленный преобразователь прослужит долго и не вернётся в ремонт с той же проблемой.

Приёмка и первичная диагностика

Неисправный преобразователь поступает в сервисный центр, где проводится первичная диагностика. Инженер опрашивает заказчика о симптомах: какие ошибки отображались, при каких условиях произошёл сбой, как давно наблюдались отклонения в работе. Эта информация помогает сузить круг поиска. После визуального осмотра и статического тестирования заказчику сообщается предварительная стоимость и сроки ремонта. Диагностика проводится бесплатно.

Разборка и дефектовка

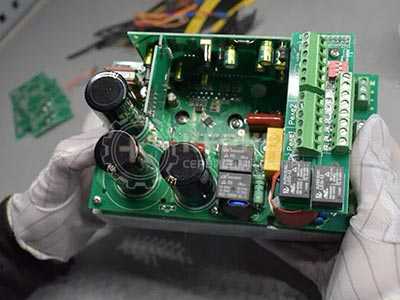

После согласования стоимости ремонта преобразователь разбирается. Инженер демонтирует корпус, извлекает платы управления и силовые модули, отсоединяет шлейфы и разъёмы. Проводится детальная дефектовка — проверка каждого компонента с помощью мультиметра, осциллографа и других измерительных приборов. Проверяются диодные мосты, IGBT-транзисторы, драйверы затворов, конденсаторы звена постоянного тока, резисторы, стабилитроны, оптроны, элементы цепей защиты. Составляется полный перечень неисправных компонентов, подлежащих замене.

Замена компонентов

Замена повреждённых компонентов проводится с использованием оригинальных запчастей или сертифицированных аналогов. IGBT-модули подбираются по параметрам: максимальному току, напряжению, времени переключения. Электролитические конденсаторы заменяются на новые с тем же или большим номиналом ёмкости и рабочим напряжением. При замене силовых модулей обязательно обновляется слой термопроводящей пасты для обеспечения качественного теплоотвода. Пайка SMD-компонентов выполняется паяльной станцией с контролем температуры, что исключает перегрев соседних элементов.

Особое внимание уделяется цепям драйверов затворов IGBT. Даже если сам транзистор заменён, но драйвер имеет скрытый дефект, новый модуль выйдет из строя при первом включении. Поэтому перед установкой нового IGBT инженер проверяет форму управляющего сигнала на затворе осциллографом, убеждается в правильной амплитуде, форме и задержках.

Сборка и тестирование без нагрузки

После замены компонентов преобразователь собирается. Проверяется надёжность всех контактных соединений, правильность установки шлейфов, затяжка силовых клемм. Затем проводится тестирование без нагрузки: подаётся питание, проверяется наличие индикации, корректность загрузки прошивки, отсутствие ошибок при инициализации. Измеряется выходное напряжение на фазах U, V, W без подключения двигателя — трёхфазное напряжение должно быть симметричным. Проверяется работа панели управления, функционирование цифровых и аналоговых входов и выходов, связь по интерфейсу RS485.

Тестирование под нагрузкой

Финальный этап — испытание восстановленного преобразователя под нагрузкой. Преобразователь подключается к тестовому двигателю на стенде, и проверяется работа во всех режимах: пуск, разгон, работа на номинальной частоте, торможение, реверс. Контролируется ток потребления, температура силовых модулей, отсутствие посторонних шумов и вибраций. При необходимости проводится настройка параметров: корректируется время разгона и замедления, настраиваются параметры защиты, проверяется работа ПИД-регулятора, тормозного прерывателя и других функций. Только после успешного прохождения всех тестов преобразователь передаётся заказчику.

Настройка параметров после ремонта

Ремонт частотника GTAKE не считается завершённым без настройки параметров. После замены платы управления или сброса настроек требуется заново сконфигурировать преобразователь под конкретный двигатель и технологический процесс. Инженер вводит номинальные параметры двигателя (мощность, ток, напряжение, частота, количество полюсов), настраивает режим управления (V/F или векторный), задаёт время разгона и замедления, устанавливает параметры защиты по току и напряжению. При необходимости проводится автонастройка двигателя — процедура, при которой преобразователь определяет параметры обмоток двигателя путём подачи тестовых сигналов.

Профилактика и техническое обслуживание преобразователей GTAKE

Регулярное техническое обслуживание — лучший способ избежать внезапных отказов и дорогостоящего ремонта. Преобразователь частоты работает в условиях постоянных тепловых и электромагнитных нагрузок, и его компоненты подвержены естественному старению. Профилактические мероприятия позволяют выявить зарождающиеся дефекты на ранней стадии, когда стоимость устранения минимальна.

Периодическая чистка радиаторов охлаждения от пыли — простейшая и в то же время одна из самых эффективных мер. Накопление пыли в корпусе приводит к постоянному перегреву, который может быть как выраженным (с немедленным срабатыванием защиты), так и незначительным, но сокращающим срок службы силовых компонентов. Особенно опасно оседание токопроводящей пыли, которая провоцирует пробои изоляции и короткие замыкания на плате управления.

Замена вентиляторов охлаждения каждые 3–5 лет эксплуатации позволяет избежать перегрева силовых модулей. Вентиляторы — расходный материал с прогнозируемым ресурсом, и несвоевременная замена сравнительно недорогого компонента может привести к перегреву и выходу из строя всей силовой части привода. Стоимость замены вентилятора несоизмеримо меньше стоимости ремонта IGBT-модуля.

Замена электролитических конденсаторов звена постоянного тока каждые 7–10 лет эксплуатации — ещё одна профилактическая мера, которая предотвращает внезапный отказ. Конденсаторы деградируют постепенно, и к концу срока службы их ёмкость снижается, а эквивалентное последовательное сопротивление растёт. Это приводит к росту пульсаций на шине и ложным срабатываниям защиты. Превентивная замена конденсаторов обходится значительно дешевле, чем ремонт после их разрушения, которое часто сопровождается повреждением соседних компонентов.

Обновление термопроводящей пасты на силовых компонентах (IGBT-транзисторах, диодных мостах, тиристорах) раз в 4–5 лет обеспечивает качественный теплоотвод и предотвращает перегрев. Со временем паста высыхает, теряет теплопроводящие свойства, и тепло от силовых компонентов отводится всё хуже. Ревизия внутренних соединений — шлейфов управления IGBT-транзисторами — раз в 5–6 лет позволяет предотвратить повреждение модулей из-за асинхронной работы ключей, которая возникает при деградации шлейфов.

Контроль параметров питающей сети — ещё один важный аспект профилактики. Колебания напряжения и гармонические искажения, вызванные работой другого оборудования, могут повреждать выпрямитель и звено постоянного тока. При нестабильной сети рекомендуется установка входных дросселей или сетевых фильтров.

Преимущества сервисного центра «Кернел» в

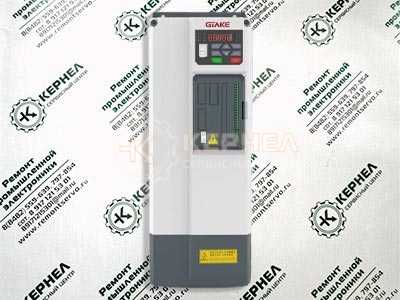

Сервисный центр «Кернел» в — это команда инженеров с опытом работы с промышленной электроникой, в частности с преобразователями частоты GTAKE и других производителей. Мы понимаем, что простой оборудования стоит дороже, чем ремонт, поэтому стремимся максимально быстро возвращать восстановленные устройства заказчикам без ущерба для качества.

Гарантия 1 год на ремонт

Мы уверены в качестве своих работ и даём гарантию 1 год на все выполненные ремонтные работы и заменённые комплектующие. Гарантия распространяется на ремонт силовой части, платы управления, блока питания, цепей драйверов и других узлов. Если в течение гарантийного срока возникнет та же неисправность, мы устраним её бесплатно. Гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией, нарушением условий монтажа или внешними факторами (перенапряжение в сети, попадание влаги, механические повреждения).

Бесплатная диагностика

Первичная диагностика частотников GTAKE в нашем сервисном центре проводится бесплатно. Инженер определяет характер неисправности, составляет перечень необходимых работ и называет итоговую стоимость ремонта до начала работ. Заказчик принимает решение, основываясь на точной информации, а не на приблизительных оценках.

Оригинальные комплектующие

При ремонте мы используем оригинальные компоненты GTAKE и сертифицированные аналоги от проверенных поставщиков. Это гарантирует, что восстановленный преобразователь будет работать с теми же характеристиками, что и новый. Использование неоригинальных или контрафактных запчастей недопустимо — экономия на комплектующих приводит к повторным отказам и потере доверия клиента.

Ремонт в стационарных условиях

Услуги с выездом на предприятия заказчика мы не оказываем. Все ремонтные работы выполняются в стационарных условиях сервисного центра «Кернел» в . Это позволяет использовать полное оборудование, проводить тестирование под нагрузкой на стенде и обеспечивать контроль качества на каждом этапе. Заказчик может привезти неисправный преобразователь лично или отправить транспортной компанией — мы принимаем устройства из любого города.

Работа со всеми сериями GTAKE

Мы ремонтируем все серии преобразователей частоты GTAKE: GK210, GK310, GK610, GK620, GK690, GK820, GK900, GK910, а также четырёхквадрантные приводы PFQD. Мощностной диапазон — от 0,4 до 1120 кВт. Независимо от модели и мощности, наши инженеры проведут диагностику, определят неисправность и восстановят работоспособность преобразователя.

Опыт и компетенции

Инженеры сервисного центра «Кернел» регулярно проходят обучение и повышают квалификацию. Мы следим за обновлениями модельного ряда GTAKE, изучаем документацию на новые серии, анализируем типичные неисправности и разрабатываем методики их устранения. Наш опыт позволяет в большинстве случаев определить причину поломки уже на этапе первичной диагностики, что сокращает сроки ремонта.

Как сдать частотный преобразователь GTAKE в ремонт

Процесс сдачи преобразователя частоты GTAKE в ремонт в сервисный центр «Кернел» максимально прост. Вы связываетесь с нами по телефону или через сайт, описываете симптомы неисправности и модель преобразователя. Инженер задаёт уточняющие вопросы и предварительно оценивает возможность и стоимость ремонта. После этого вы привозите или отправляете преобразователь в наш сервисный центр в .

При сдаче устройства желательно предоставить следующую информацию: модель и серийный номер преобразователя, мощность и номинальное напряжение, описание симптомов (какие коды ошибок отображались, при каких условиях произошёл сбой), историю обслуживания (когда проводился последний профилактический осмотр, какие работы выполнялись). Чем больше информации получает инженер, тем точнее и быстрее будет диагностика.

После приёмки проводится бесплатная диагностика, и вам сообщается итоговая стоимость ремонта. После согласования начинаются работы. По завершении ремонта преобразователь проходит полный цикл тестирования, и вы получаете работоспособное устройство с гарантией 1 год.

Стоимость ремонта частотных преобразователей GTAKE

Стоимость ремонта частотного преобразователя GTAKE зависит от нескольких факторов: модели и мощности устройства, характера и сложности неисправности, стоимости заменяемых комплектующих, необходимости заказа оригинальных запчастей. Простые ремонты — замена вентилятора, восстановление цепей питания, замена конденсаторов — стоят недорого. Сложные ремонты, связанные с заменой IGBT-модулей, восстановлением платы управления или заменой силового трансформатора, требуют больших затрат на комплектующие и labour.

Мы не используем фиксированные прайс-листы, так как каждый случай уникален. Точную стоимость ремонта инженер называет после проведения бесплатной диагностики. Перед началом работ вы получаете подробную смету с перечнем заменяемых компонентов и стоимостью работ. Никаких скрытых платежей — если в процессе ремонта обнаружатся дополнительные дефекты, мы свяжемся с вами и согласуем дополнительные работы.

Коды ошибок частотных преобразователей GTAKE и их расшифровка

При возникновении неисправности преобразователь частоты GTAKE выводит на панель управления цифровой код ошибки, по которому можно определить характер поломки. Неисправности регистрируются с помощью числовых кодов от 1 до 48, а информация о каждой ошибке сохраняется в журнале, что упрощает диагностику. Параметры U1-00, U1-09 и U1-18 используются для просмотра последней, предпоследней и третьей с конца ошибки соответственно. Понимание кодов ошибок GTAKE помогает нашим инженерам в сервисном центре «Кернел» в быстро локализовать неисправность и сократить время ремонта.

Ошибки, связанные с перегрузкой по току

Перегрузка по току — одна из самых частых причин остановки частотного преобразователя GTAKE. Эти ошибки сигнализируют о том, что выходной ток превысил допустимое значение, и сработала защитная функция.

При появлении ошибки oC1 инженеры нашего сервисного центра в в первую очередь проверяют корректность настройки параметров двигателя согласно шильдику, снижают стартовую частоту и увеличивают время разгона. Для ошибки oC2 типовым решением становится выбор преобразователя подходящей мощности или снижение нагрузки. Ошибка oC3 часто требует установки динамического тормозного резистора или увеличения времени замедления. Если перегрузка по току возникает при включении без нагрузки, это указывает на повреждение выходного модуля IGBT или цепи управления затворами, и тогда требуется глубокая диагностика частотника GTAKE с последующим ремонтом силовой части.

Ошибки, связанные с перенапряжением и пониженным напряжением

Ошибки по напряжению DC-шины связаны с нестабильностью питающей сети или режимом рекуперации энергии при торможении электродвигателя. Эти коды часто указывают на проблемы, которые можно решить как настройкой параметров, так и ремонтом внутренних цепей преобразователя.

Ошибки перенапряжения ov1, ov2 и ov3 при ремонте частотных преобразователей GTAKE в нашем сервисном центре «Кернел» в диагностируются комплексно. Сначала проверяется стабильность напряжения в электросети — при выявлении колебаний рекомендуются стабилизаторы или сетевые фильтры. Если сеть в норме, но ошибка persistирует, инженеры тестируют цепь измерения напряжения на плате управления и проверяют исправность конденсаторов DC-шины. Для устранения перенапряжения при торможении увеличивают время замедления или подбирают тормозной резистор с правильным сопротивлением. Ошибка LoU часто свидетельствует о старении электролитических конденсаторов, которые при ремонте заменяются на оригинальные комплектующие с улучшенными характеристиками.

Ошибки перегрузки привода и двигателя

Коды перегрузки информируют о том, что тепловой режим или токовая нагрузка превысили допустимые пределы для преобразователя или подключённого двигателя. Эти ошибки требуют не только проверки самого частотника, но и анализа условий работы подключённого оборудования.

При диагностике ошибки oL1 инженеры сервисного центра «Кернел» проверяют соответствие реальной нагрузки паспортным характеристикам преобразователя и при необходимости рекомендуют модель с большим запасом по мощности. Для ошибки oL2 важно убедиться, что параметры двигателя введены корректно, а тепловая защита настроена в соответствии с реальными условиями эксплуатации. Длительная работа самовентилируемого двигателя на низкой скорости с высокой нагрузкой — типичный сценарий, приводящий к перегрузке, и в этом случае требуется либо принудительное охлаждение двигателя, либо изменение технологического процесса. Ремонт частотника GTAKE при этих ошибках обычно включает не только проверку внутренних цепей, но и консультацию по корректной настройке параметров.

Ошибки перегрева и термозащиты

Перегрев — одна из наиболее критичных неисправностей, которая при несвоевременном реагировании может привести к тепловому разрушению силовых модулей IGBT. Преобразователи частоты GTAKE оснащены датчиками температуры радиатора и модуля, которые срабатывают при превышении допустимого порога.

При поступлении частотного преобразователя GTAKE с ошибкой перегрева в наш сервисный центр в инженеры в первую очередь проверяют работоспособность вентиляторов охлаждения, чистоту радиатора и состояние термодатчиков. Часто причина кроется в накоплении пыли и масляного тумана в производственных помещениях, что нарушает теплоотдачу. В таких случаях проводится полная очистка внутренних компонентов, замена вентиляторов на новые и проверка термопасты между силовыми модулями и радиатором. При выгорании терморезистора или обрыве цепи термодатчика производится замена чувствительного элемента с последующей калибровкой порога срабатывания. Ремонт частотника GTAKE при перегреве включает также проверку состояния электролитических конденсаторов, которые при длительной работе в условиях повышенной температуры деградируют быстрее.

Ошибки замыкания на землю и короткого замыкания

Ошибки замыкания на землю и короткого замыкания — самые опасные для силовой части преобразователя. Они могут указывать как на проблемы во внешних цепях, так и на повреждение внутренних компонентов.

Ошибка GdP при ремонте частотного преобразователя GTAKE требует тщательной проверки выходных цепей. Инженеры «Кернел» сначала отключают двигатель и проверяют сопротивление изоляции кабеля и обмоток мегаомметром. Если внешние цепи исправны, диагностика продолжается внутри преобразователя — проверяется целостность IGBT-транзисторов, драйверов затворов и датчиков тока. Ошибка FAL — одна из самых серьёзных, она указывает на повреждение силового модуля и требует замены IGBT-каскада с последующей проверкой всех сопутствующих компонентов: драйверов, буферных конденсаторов и токоограничивающих резисторов. Ошибка CtC связана с цепью измерения тока: при ремонте проверяются и при необходимости заменяются датчики Холла, операционные усилители и калибровочные резисторы на плате управления.

Ошибки источников питания, процессора и интерфейсов

Группа ошибок, связанных с внутренним источником питания, процессором и интерфейсами, указывает на неисправность электронных компонентов платы управления. Эти ошибки чаще всего требуют профессионального ремонта в сервисном центре.

Ошибки внутреннего источника питания SP1 и SP2 при ремонте частотника GTAKE требуют детальной проверки импульсного преобразователя на плате управления. Инженеры сервисного центра «Кернел» в диагностируют ШИМ-контроллер, выпрямительные диоды, оптроны и стабилизаторы напряжения. Ошибка CPU может быть как следствием разового сбоя из-за электромагнитных помех, так и признаком необратимого повреждения процессора. При повторяющейся ошибке CPU производится замена или перепрошивка микроконтроллера. Ошибка AIP устраняется проверкой аналогового входа, настройкой корректного диапазона сигнала и, при необходимости, заменой повреждённых компонентов цепи аналогового ввода.

Ошибки связи, памяти и копирования параметров

Ошибки коммуникации и памяти возникают при сбоях обмена данными между панелью управления и процессором, а также при повреждении энергонезависимой памяти параметров.

При диагностике ошибок связи инженеры нашего сервисного центра проверяют целостность соединительных кабелей, контакты разъёмов и состояние экранирования. Ошибка PdC часто решается переподключением панели управления или заменой соединительного кабеля. Ошибка EPr — одна из наиболее сложных: при деградации микросхемы EEPROM требуется её замена с последующим восстановлением заводских параметров. Ошибка SFt устраняется обновлением прошивки панели управления до совместимой версии. Все работы по ремонту связи и памяти частотных преобразователей GTAKE в нашем сервисном центре «Кернел» в выполняются с использованием оригинальных комплектующих и предоставлением гарантии на ремонт сроком на 1 год.

Ошибки фаз, контактора и входного питания

Группа ошибок, связанных с потерей фаз, неисправностью контактора и аномалиями входного питания, указывает на проблемы в силовой цепи преобразователя.

Ошибка ISF при ремонте частотного преобразователя GTAKE требует проверки качества трёхфазного питания на входе. Инженеры «Кернел» измеряют напряжение на всех трёх фазах, проверяют состояние входного диодного моста и токоограничивающих резисторов. Ошибка oPL диагностируется прозвонкой выходного кабеля и проверкой баланса выходных токов. При выявлении повреждения выходного модуля производится замена IGBT-транзисторов с проверкой драйверов. Ошибка CCL связана со встроенным контактором заряда конденсаторов: при залипании контактов или обрыве катушки контактор заменяется. Ошибка SUE указывает на нестабильность источника питания платы управления под нагрузкой, что требует проверки стабилизаторов и фильтрующих конденсаторов вторичного питания.

Ошибка автонастройки и её устранение

Автонастройка (автотюнинг) — функция, которая позволяет преобразователю частоты GTAKE автоматически определить параметры подключённого двигателя для оптимального векторного управления. Сбой автонастройки указывает на несоответствие между реальными параметрами двигателя и заданными значениями.

Для устранения ошибки tUN необходимо убедиться, что двигатель подключён правильно и не вращается во время процедуры автонастройки. Параметры двигателя должны быть введены в соответствии с паспортными данными на шильдике. Если ошибка сохраняется при правильных настройках, инженеры сервисного центра «Кернел» проверяют целостность силового кабеля, состояние клеммных соединений и корректность работы цепи измерения тока. В некоторых случаях сбой автотюнинга связан с внутренним повреждением платы управления, и тогда требуется ремонт электронных компонентов частотного преобразователя GTAKE.

Как сервисный центр «Кернел» работает с ошибками GTAKE

При поступлении частотного преобразователя GTAKE в ремонт наши инженеры считывают коды ошибок из журнала неисправностей, который хранит информацию о последних трёх авариях: рабочую частоту, выходной ток, напряжение шины, температуру радиатора, состояние входных и выходных терминалов в момент каждой неисправности. Эти данные позволяют не только определить тип поломки, но и восстановить условия, при которых она произошла, что существенно ускоряет диагностику. После считывания журнала проводится полный цикл статического и динамического тестирования всех узлов преобразователя в соответствии с методикой, рекомендованной производителем GTAKE. По результатам диагностики формируется дефектная ведомость, и после согласования с заказчиком производится ремонт с использованием оригинальных комплектующих. На все выполненные работы сервисный центр «Кернел» в предоставляет гарантию сроком на 1 год.

Частые вопросы о ремонте частотников GTAKE

Сервисный центр «Кернел» в — ваш надёжный партнёр по ремонту частотных преобразователей GTAKE. Мы восстанавливаем устройства всех серий и мощностей, используем оригинальные комплектующие и даём гарантию 1 год. Свяжитесь с нами для бесплатной консультации и записи на диагностику.
