Коды ошибок частотного преобразователя Vacon

Коды ошибок частотного преобразователя VaconЧастотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь Vacon, точнее коды ошибок частотного преобразователя Vacon 10, с полной расшифровкой и рекомендациями по их устранению. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Данная статья даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотных преобразователей Vacon 10-ой серии.

Частотный преобразователь Vacon ошибки и расшифровка кодов ошибок с рекомендациями по их устранению.

Список ошибок частотного преобразователя VACON с рекомендацией по их устранению.

Код ошибки

Расшифровка кода

Возможная причина

Устранение

1

Перегрузка по току
  • Преобразователь частоты обнаружил слишком большой ток (>4*IN) в кабеле двигателя:
  1. резкое и существенное увеличение нагрузки
  2. короткое замыкание в кабелях двигателя
  3. неподходящий двигатель.
  • Проверьте нагрузку.
  • Проверьте типоразмер двигателя.
  • Проверьте кабели.

2

Перегрузка по напряжению
  • Напряжение звена постоянного тока превысило допустимый внутренний предел:
  1. слишком малое время замедления
  2. большие броски напряжения в сети.
  • Увеличьте время замедления (Par.4.3 или Par.4.6)

3

Замыкание на землю
  1. При измерении тока был обнаружен чрезмерный ток утечки при пуске:
  2. нарушение изоляции кабелей или двигателя.
  • Проверьте кабели двигателя и двигатель.

8

Отказ системы
  1. Отказ компонента.
  2. Сбой в работе.
  • Сбросьте отказ и выполните перезапуск. При повторном появлении отказа свяжитесь с ближайшим распространителем.
  • ВНИМАНИЕ! При отказе F8 необходимо уточнить субкод отказа с меткой Id xxx в меню истории отказов!

9

Пониженное напряжение
  • Напряжение звена постоянного тока вышло за допустимый нижний внутренний предел- наиболее вероятная причина:
  1. Слишком низкое напряжение питания.
  2. Внутренний отказ в преобразователе частоты.
  3. Потери мощности.
  • В случае временного прерывания напряжения питания сбросьте отказ и выполните перезапуск преобразователя частоты. Проверьте напряжение питания.
  • Если с ним все в порядке, то произошел внутренний отказ.
  • Свяжитесь с ближайшим распространителем.

11

Отказ выходной фазы
  1. При измерении тока обнаружено отсутствие тока в одной фазе двигателя.
  • Проверьте кабель двигателя и двигатель.

13

Пониженная температура преобразователя частоты
  1. Температура радиатора ниже - 10 °C
  • Проверьте температуру окружающего воздуха.

14

Перегрев преобразователя частоты
  1. Радиатор перегрет.
  • Убедитесь, что не перекрыт поток охлаждающего воздуха. Проверьте температуру окружающего воздуха.  С учетом температуры атмосферного воздуха и нагрузки двигателя убедитесь, что не используется слишком высокая частота переключений.

15

Опрокидывание двигателя
  1. Сработала защита от опрокидывания двигателя.
  • Убедитесь, что вращение двигателя не затруднено.

16

Перегрев двигателя
  1. Температурная модель двигателя в преобразователе частоты обнаружила перегрев двигателя. Двигатель перегружен.
  • Уменьшите нагрузку двигателя.
  • При отсутствии перегрузки двигателя проверьте параметры температурной модели двигателя.

17

Недогрузка двигателя
  1. Сработала защита от недогрузки двигателя.
  • Проверьте двигатель и нагрузку на предмет поврежденных ремней или сухих насосов.

22

Ошибка контрольной суммы ЭСППЗУ
  1. Отказ сохранения параметра.
  2. Сбой в работе.
  3. Отказ компонента.
  • Свяжитесь с ближайшим распространителем.

25

Отказ по микроконтроллерно му сторожевому таймеру
  1. Сбой в работе.
  2. Отказ компонента.
  • Сбросьте отказ и выполните перезапуск. При повторном появлении отказа свяжитесь с ближайшим распространителем.

27

Защита от противо- ЭДС
  1. Привод обнаружил, что магнитный двигатель работает в состоянии пуска.
  2. Вращающийся двигатель с постоянными магнитами.
  • Убедитесь, что при подаче команды пуска нет вращающегося двигателя с постоянными магнитами.

34

Связь по внутренней шине
  1. Помехи окружающей среды или неисправное оборудование.
  • При повторном появлении отказа свяжитесь с ближайшим распространителем.

35

Неправильное применение
  1. Некорректная работа приложения.
  • Свяжитесь с ближайшим распространителем.

41

Перегрев IGBT
  1. Сигнал перегрева срабатывает, когда температура переключателя IGBT превышает 110 °C.
  • Проверьте нагрузку. Проверьте типоразмер двигателя.
  • Выполните идентификационный прогон.

50

Выбор аналогового входа 20% - 100% (заданный диапазон сигнала 4 ... 20 мA или 2 ... 10 В)
  • Ток аналогового входа < 4 мА; Напряжение аналогового входа < 2 В.
  1. Оборван или не закреплен кабель управления.
  2. Отказ источника сигнала.
  • Проверьте текущую схему контура.

51

Внешний отказ
  1. Отказ цифрового входа. Цифровой вход был запрограммирован как вход для внешнего сигнала отказа и является активным.
  • Устраните все отказы внешних устройств.

53

Отказ шины Fieldbus
  1. Нарушено информационное соединение между ведущей управляющей шиной Fieldbus и управляющей шиной привода.
  • Проверьте правильность монтажа.
  • Если монтаж в порядке, то свяжитесь с ближайшим распространителем компании Vacon.

55

Неправильный запуск
  1. Одновременное движение вперед и назад.
  • Проверьте одиночный управляющий вход/ выход 1 и одиночный управляющий вход/ выход 2.

57

Сбой идентификации
  1. Ошибка идентификационного прогона.
  • Команда прогона была удалена до завершения идентификационного прогона.
  • Двигатель не подключен к преобразователю частоты.
  • Нет нагрузки на вале двигателя.

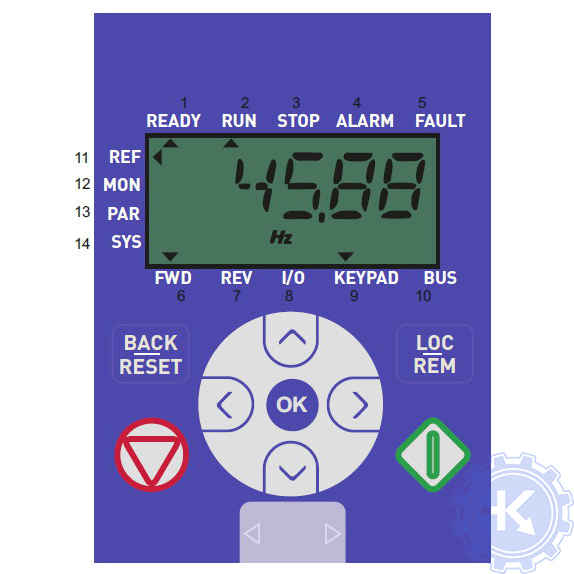

Панель управления частотного преобразователя Vacon 10

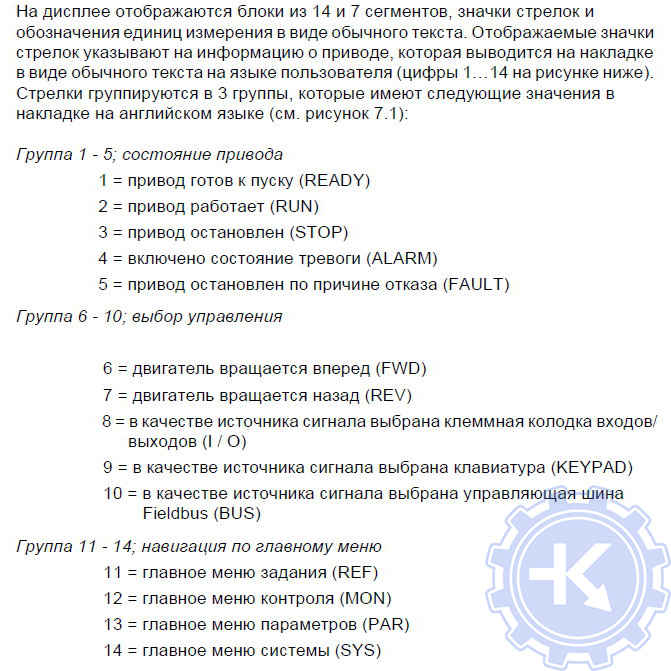

Дисплей частотного преобразователя Vacon 10

Панель управления частотного преобразователя Vacon 10

Дисплей частотного преобразователя Vacon 10

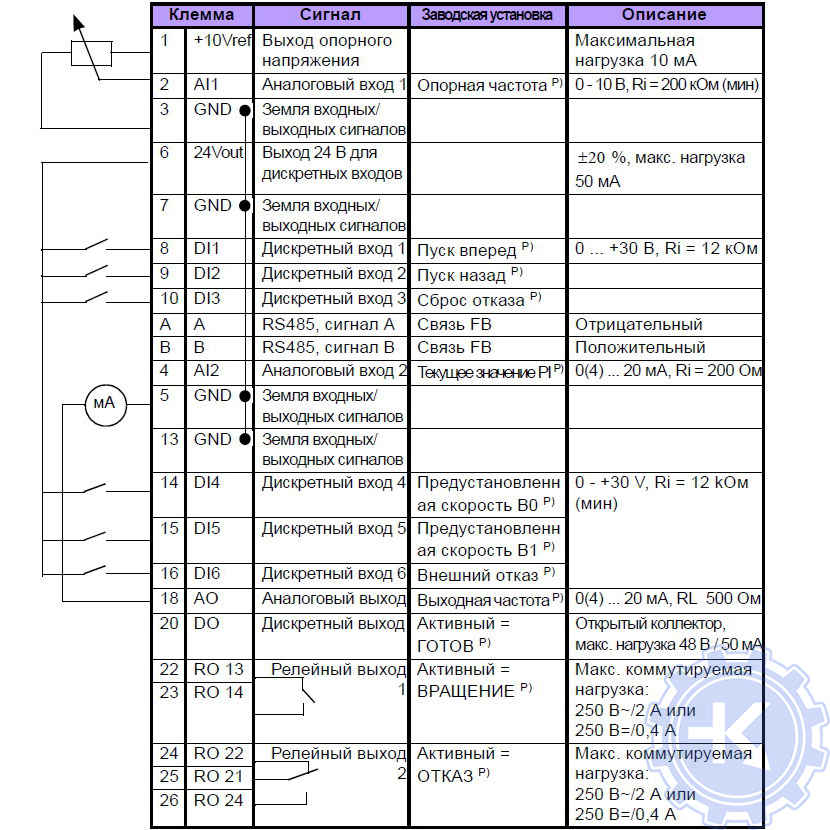

Стандартная конфигурация входа/выхода и подключение Vacon 10.
Стандартная конфигурация входа/выхода и подключение Vacon 10

Скачать руководство пользователя для частотных преобразователей Vacon 10-й серии.
