Ошибки и ремонт частотных преобразователей LG LS в Газах

Ремонт частотных преобразователей LS

Ремонт частотных преобразователей LSРемонт частотного преобразователя LG, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя LS имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя LS в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей LS в Газах, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя LS также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей LS в сервисном центре

Ремонт частотных преобразователей LSКомпания «Кернел» производит ремонт частотных преобразователей LS в Газах с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как LG. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей LS в Газах производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя LS.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей LS всех серий, когда-либо выпускаемых компанией.

LS-iH

SV030iH-2, SV045iH-2, SV030iH-4, SV045iH-4, SV075iH-4, SV110iH-4, SV160iH-4, SV037iH-2, SV055iH-2, SV037iH-4, SV055iH-4

LS-iS5

SV008iS5-4, SV015iS5-4, SV022iS5-4, SV037iS5-4, SV055iS5-4, SV075iS5-4, SV110iS5-4, SV185iS5-4, SV150iS5-4, SV220iS5-4

LS-iV5L

LSLV055iV5L-4, LSLV110iV5L-4, LSLV150iV5L-4, LSLV185iV5L-4, LSLV220iV5L-4

LS-iV5

SV022iV5-2, SV037iV5-2, SV055iV5-2, SV075iV5-2, SV110iV5-2, SV150iV5-2, SV185iV5-2, SV220iV5-2, SV022iV5-4, SV037iV5-4

LS-MV-VFD

LSMV033S200, LSMV033S750, LSMV030F300, LSMV030F500, LSMV041F500, LSMV041F950, LSMV066S800, LSMV060F20H, LSMV100F45H

LS-iE5

SV001iE5-1, SV002iE5-1, SV004iE5-1, SV001iE5-2, SV002iE5-2, SV004iE5-2,

LS-iG5A

SV004IG5A-1, SV008IG5A-1, SV015IG5A-1, SV004IG5A-4, SV008IG5A-4, SV015IG5A-4, SV022IG5A-4, SV037IG5A-4, SV040IG5A-4,

LS-iP5A

SV055iP5A-4, SV075iP5A-4, SV110iP5A-4, SV150iP5A-4, SV185iP5A-4, SV220iP5A-4, SV300iP5A-4, SV370iP5A-4, SV550iP5A-4

LS-iS7

SV0008iS7, SV0015iS7, SV0022iS7, SV0037iS7, SV0055iS7, SV0075iS7, SV0110iS7, SV0150iS7, SV0185iS7, SV0220iS7

LS-S100

LSLV0004S100, LSLV0015S100, LSLV0037S100, LSLV0055S100, LSLV0075S100, LSLV0110S100, LSLV0150S100, LSLV0185S100,

LS-iC5

SV004iC5-1F, SV008iC5-1, SV015iC5-1, SV022iC5-1

В данной таблице присутствуют далеко не все частотные преобразователи и инверторы LS ремонт которых предлагает наш сервисный центр.

Настройка частотного преобразователя LS, программирование

Ремонт частотных преобразователей LSНастройка частотных преобразователей LS (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей LS.

  • Выбор режима управления приводом LS (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем LS вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей LS приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Коды ошибок частотного преобразователя LS

Ремонт частотных преобразователей LSВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя LG, а точнее LG серии LS. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, LG.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя LS iH и их расшифровка.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!

При срабатывании защиты преобразователь отключает выходы и выдает сообщение об ошибке в [DRV 05]. Информация о двух последних ошибках хранится в [I/O 46] и [I/O 47].

Ошибки частотных преобразователей LS iH

Код ошибки

Защитная функция

Описание

OC Tip

Защита от короткого замыкания

Преобразователь отключает выходы, если выходной ток больше 200% от номинального тока преобразователя.

GF Trip

Ошибка заземления

Преобразователь отключает выходы, если ток утечки на «землю» превышает установленное значение. При пробое изоляции также может сработать защита от короткого замыкания.

OV Trip

Защита от перенапряжений в звене постоянного тока

Преобразователь отключает выходы, если напряжение звена постоянного тока превышает допустимое значение. Ошибка может возникнуть вследствие торможения двигателя в генераторном режиме или из-за недопустимого повышения напряжения питающей сети.

OC Limit

Защита от перегрузки

Преобразователь отключает выходы, если выходной ток превышает значение, установленное в [FUN 49], и время его протекания больше установленного в [FUN 50]

Fuse Open

Предохранитель

При сбое в силовой цепи сгорел предохранитель.

Over Heat

Перегрев радиатора

Преобразователь отключает выходы, если температура радиатора превышает установленное значение.

ETH

Электронное термореле

Электронное термореле преобразователя определяет перегрев двигателя, и преобразователь отключает выходы. Электронное термореле нельзя использовать при одновременном подключении к преобразователю нескольких двигателей.

Параметры срабатывания защиты задаются в [FUN52].

EXT Trip

Внешний сбой

Функция используется, если необходимо отключить преобразователь при внешней ошибке.

LV Trip

Защита от понижения напряжения питания

Преобразователь отключает выходы, ели напряжение звена постоянного тока ниже допустимой величины вследствие низкого напряжения питания.

SC Trip

Короткое замыкание в IGBT

Преобразователь выключает выходы, если произошло короткое замыкание в

IGBT – транзисторах или выходной цепи.

BX

Внешнее отключение

Используется для аварийного отключения преобразователя. Преобразователь отключает выходы, если на выход BX подан сигнал, и возобновляет работу, если сигнал снимается.

Inv. OLT

Времятоковая защита

Преобразователь отключает выходы, если выходной ток превышает номинальный ток в течение времени, превышающего установленное значение.

(150% для 1 мин, 200% для 0.5 сек).

M/C Fail

Неисправность магнитного пускателя

Преобразователь отключает выходы, если неисправен магнитный пускатель.

Ремонт частотных преобразователей LSДля сброса ошибки нажмите клавишу [RESET], или подайте сигнал на клемму [RST] или выключите и включите входное питание.

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям LS можно посмотреть и скачать в файлах ниже.

Частотный преобразователь LS, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей LS

Частотный преобразователь LS iH инструкция

Скачать PDF

Частотный преобразователь LS iS5 инструкция

Скачать PDF

Частотный преобразователь LS iV5L инструкция

Скачать PDF

Частотный преобразователь LS iV5 инструкция

Скачать PDF

Частотный преобразователь LS MV VFD инструкция

Скачать PDF

Частотный преобразователь LS iE5 инструкция

Скачать PDF

Частотный преобразователь LS iG5A инструкция

Скачать PDF

Частотный преобразователь LS iP5 инструкция

Скачать PDF

Частотный преобразователь LS iS7 инструкция

Скачать PDF

Частотный преобразователь S100(0.4-22kW) инструкция

Скачать PDF

Частотный преобразователь LS S100(30-75kW) инструкция

Скачать PDF

Частотный преобразователь LS iC5 инструкция

Скачать PDF

Схемы подключения частотного преобразователя LS

Схемы подключений частотных преобразователей LS могут, отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

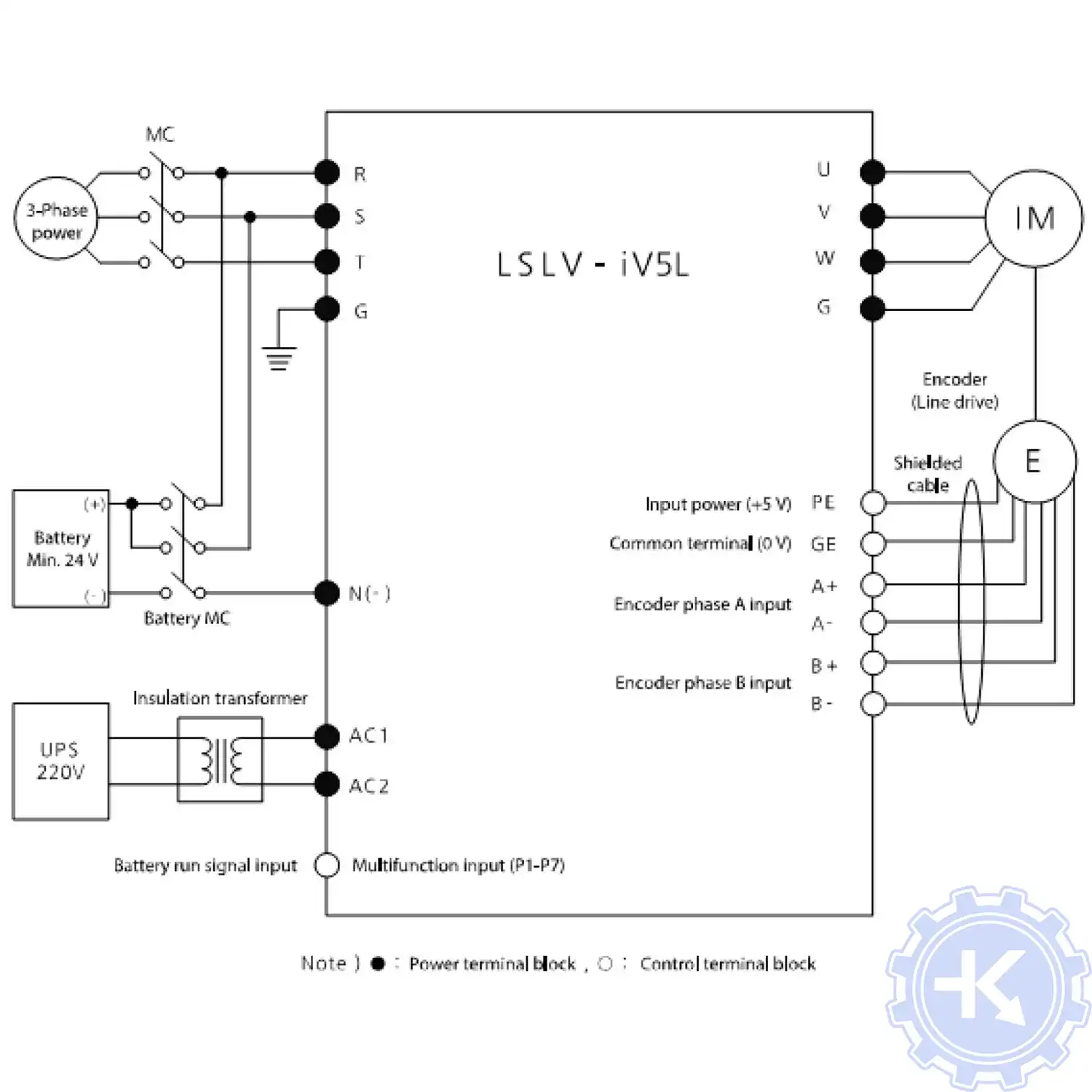

Схема подключения преобразователя частоты LS iV5l с подачей питания напрямую от аккумуляторов

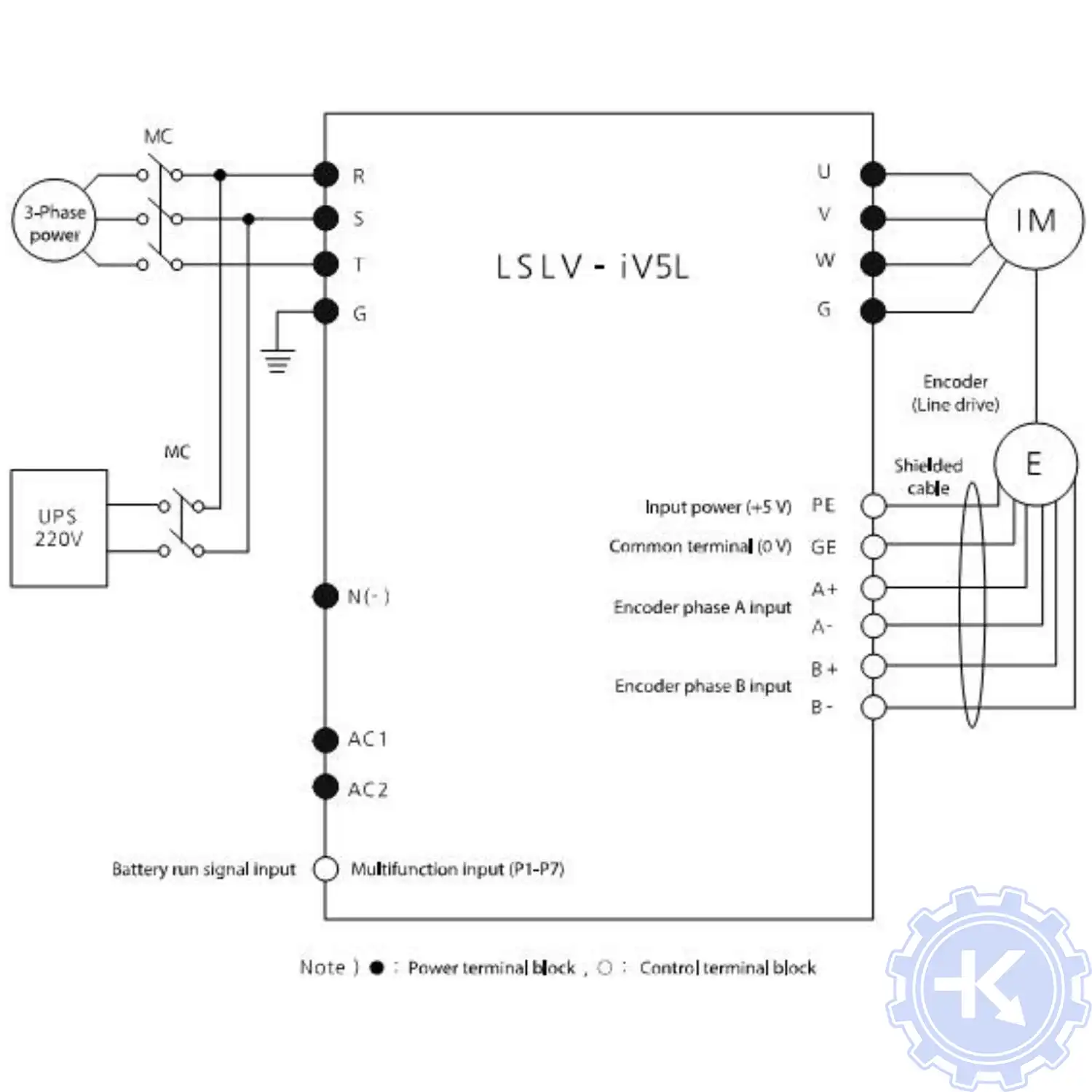

Схема подключения преобразователя частоты LS iV5l с подачей-питания от UPS

Схема подключения преобразователя частоты LS iV5l с подачей питания напрямую от аккумуляторов

Схема подключения преобразователя частоты LS iV5l с подачей-питания от UPS

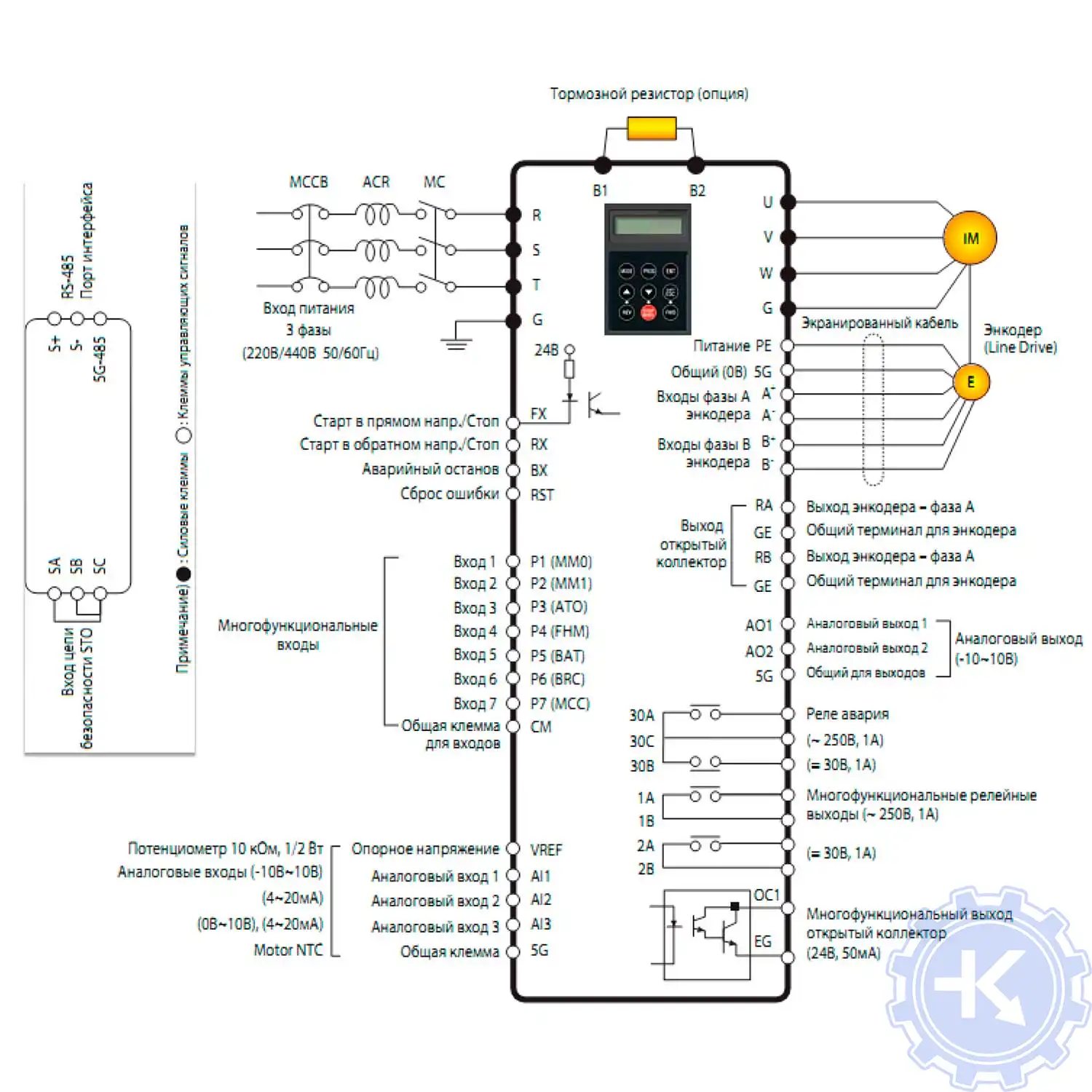

Вводы и выводы частотного преобразователя LS iV5l

Вводы и выводы частотного преобразователя LS iV5l

Другие схемы подключений частотных преобразователей LS вы найдете в руководстве пользователя.
