Ремонт Simodrive 6SN1145 и 6SN1146 в

Ремонт силовых модулей SIMODRIVE

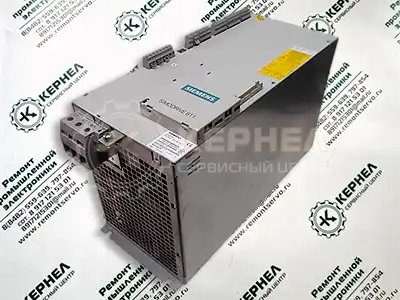

Ремонт SIMODRIVE 6SN1145Компания «Кернел» производит ремонт SIMODRIVE 6SN1145 в с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте промышленного оборудования такого известного производителя как SIEMENS. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и предельно полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, особенно такому сложному промышленному оборудованию как SIMODRIVE 6SN1145. Именно поэтому мы смело даем гарантию на все выполненные работы, и на замененные в процессе ремонта модуля 6SN1146 запасные части шесть месяцев.

Ремонт SIEMENS SIMODRIVE 6SN1145 в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием, имеющим колоссальный опыт ремонта промышленного оборудования.

Если на вашем производстве появились проблемы с блоком питания SIMODRIVE 6SN1145, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт SIMODRIVE 6SN1146. Оставьте заказ на ремонт оборудования используя форму на сайте.

Ошибки и неисправности блоков питания и рекуперации

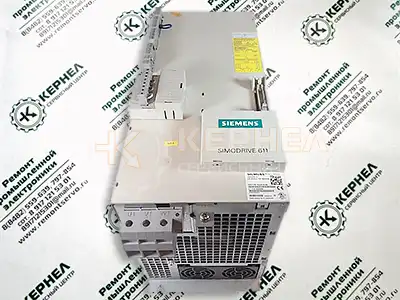

Ремонт SIMODRIVE 6SN1146Модуль SIMODRIVE 6SN1145 и 6SN1146 предназначен для управления питания приводов SIEMENS процесс работы заключается в преобразовании переменного тока в постоянный и возврате части энергии обратно в цепь управления, позволяя существенно сэкономить на электроэнергии. Именно по этому силовой модуль SIMODRIVE 6SN1146 часто называют блоком питания, на самом деле это тоже верно так как на ряду с силовыми клеммами модуль оснащен разъемом для питания управляющих плат.

Постоянно горящий красный светодиод на блоке SIEMENS SIMODRIVE 6SN1145 говорит о его неисправности либо об ошибке модуля. Для избежание повторного выхода из строя силового модуля SIMODRIVE 6SN1146 требуется найти и устранить причину, повлекшую за собой неисправность блока. Зачастую причина выхода из строя блока питания кроется в приводе именно поэтому перед установкой блока питания стоить убедится в том, что привод исправен.

Неисправность силового модуля 6SN1145 может быть вызвана выходом из строя силовых транзисторов (IGBT) что ведет за собой неработоспособность внутреннего сетевого контактора.

Попытки самостоятельно провести ремонт силового модуля SIMODRIVE 6SN1145 как и модуля рекуперации 6SN1146 зачастую приводят к усугублению ситуации и удорожанию ремонта, мы настоятельно рекомендуем не заниматься самостоятельным ремонтом дорогостоящего сложного промышленного оборудования, а доверить подобную работу специалистам сервисного центра. При наличии, специализированного оборудования которое имеется в нашем сервисном центре, опытный специалист за считанные минуты может с точностью до 100% определить причину поломки и в кротчайшие сроки провести качественный ремонт SIMODRIVE 6SN1145 и 6SN1146. Сберегите бюджет не занимайтесь самостоятельным ремонтом обращайтесь в сервисный центр.

Светодиодная индикация, ошибки SIMODRIVE 6SN1145

Ошибка

Пояснение

Описание

1 RED LED Spp error

Красный светодиод ошибки.

Повреждение питания электроники ±15 В.

2 RED LED 5V error

Красный светодиод ошибки.

Повреждение в питании напряжением 5 В.

3 GREEN LED Ext

Зеленый светодиод.

нет внешней деблокировки SIMODRIVE 6SN1145 (клемма 63 и/или клемма 64 отсутствуют).

4 YELLOW LED UNIT

Желтый светодиод.

Показывает и предупреждает, что заряжена промежуточная цепь подключения SIMODRIVE.

5 RED LED Netz error code

Красный светодиод ошибки SIMODRIVE.

  • Сбой в сети (одно- многофазное отключение сети на клеммах U1, V1, W1).
  • Нет или неправильно выбран коммутационный дроссель.
  • Мала мощность короткого замыкания сети или трансформатора.

6 RED LED Uzk, Udc error

Красный светодиод ошибки.

  • Перенапряжение промежуточной цепи постоянного тока. Величина напряжения между шинами P600 и M600 превысила значение 710 / 740 Вольт. Порог срабатывания ошибки выбирается DIP-переключателем S1.1. Описание возможных причин ошибки Simodrive 6SN1145:
  • Выключена рекуперация DIP-переключателем S1.3. (режим рекуперации энергии в сеть имеется только в модулях E/R.)
  • Режим настройки - клемма 112. В режиме настройки рекуперация не работает.
  • сбой в сети
  • Если ошибка возникает на модуле UE, то возможной причиной может быть неисправный мощный резистор для сброса энергии.
  • Высокое напряжение сети
  • Динамическая перегрузка

Ремонт SIMODRIVE в сервисном центре, преимущества

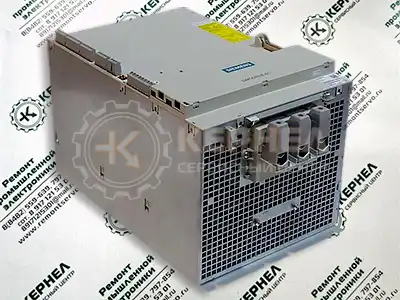

Ремонт SIMODRIVE 6SN1145Специалисты нашей компании выполнят качественный ремонт SIMODRIVE 6SN1145 и 6SN1146 в максимально сжатые сроки, мы выполняем все возможные виды ремонта промышленного оборудования. При восстановлении блока питания SIMODRIVE в нашем сервисном центре вы гарантированно получаете:

  • Глубокую диагностику неисправного блока с выявлением неисправных компонентов;
  • Замену неисправных компонентов на новые;
  • Ремонт SIMODRIVE 6SN1145 в максимально сжатые сроки;
  • Проверку отремонтированного блока на специальном стенде;
  • Оригинальные запасные части;
  • Гарантию на ремонт 6SN1146 6 месяцев;
  • Гарантию на запасные части 6 месяцев.

Компания «Кернел» предлагает квалифицированный ремонт силового модуля - SIMODRIVE 6SN1145 в в сжатые сроки по цене от 20% до 40% от стоимости нового оборудования. За время существования компании, наши инженеры отремонтировали не одну тысячу единиц промышленного оборудования, постоянно повышая свою квалификацию.

К сожалению, от поломок оборудования никто не застрахован, в зависимости от разных факторов, рано или поздно, любое оборудование выходит из строя, силовой модуль Siemens SIMODRIVE 6SN1146 не исключение. В данной ситуации на помощь придет наша компания, и инженеры, профессионализм которых не ставится под сомнение.

Мы ценим своих клиентов и делаем упор на качество выполненных работ, а также время его выполнения. Ниже представлен не полный список модулей питания – рекуперации SIMODRIVE 611, ремонтируемые в нашем сервисном центре.

6SN1145−1AA00−0CA; 6SN1145−1AA01−0AA; 6SN1145−1BA01−0BA; 6SN1145−1BA01−0DA; 6SN1145−1BA02−0CA; 6SN1145−1BB00−0DA; 6SN1145−1BB00−0EA; 6SN1145−1BB00−0FA1; 6SN1146−1AA00−0CA; 6SN1146−1AB00−0BA; 6SN1146−1BB00−0DA; 6SN1146−1BB00−0EA; 6SN1146−1BB00−0FA; 6SN1146−1BB01−0BA; 6SN1146−1BB02−0CA; 6SN1147−1BB00−0CA; 6SN1147−1BB00−0DA; 6SN1147−1BB00−0FA; 6SN1161−1DA00−0AA.

Нерегулируемые и регулируемые модули питания

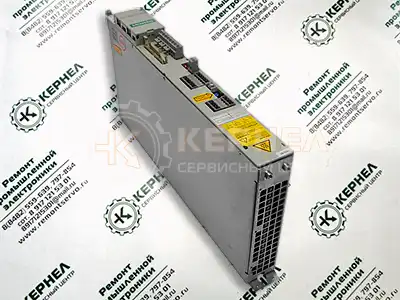

Ремонт SIMODRIVE 6SN1146Силовые модули или как их еще называют модули питания и рекуперации делятся на два различных типа и имеют свои рабочие характеристики и область применения.

  • Нерегулируемые модули питания SIMODRIVE 6SN1145
  • Регулируемые модули питания SIMODRIVE 6SN1146

Нерегулируемые модули питания SIMODRIVE 6SN11 применяются в приводах с минимальными требованиями к динамике разгона и торможения, а также с нечастыми и короткими циклами останова с минимальным потреблением электроэнергии. Формула расчета для подбора нерегулируемых модулей питания (SK line / P rated UI ≥ 30), где SK line: мощность короткого замыкания в сети, а P rated UI: номинальная мощность модуля.

Регулируемые модули питания SIMODRIVE 6SN11 напротив применяются в системах приводов с высоким требованиям к динамике они способны работать частыми циклами с большой энергией торможения. Они оснащены специальным коммутирующим дросселем с помощью которого стабилизируется напряжение до постоянного значения. Благодаря модулю I/RF обратно в сеть возвращается избыточная энергия, возникающая в процессе торможения, что способствует экономии электроэнергии. Формула расчета для подбора нерегулируемых модулей питания (SK line / P rated UI ≥ 60 … 100), где SK line: мощность короткого замыкания в сети, а P rated UI: номинальная мощность модуля.

О блоке питания – рекуперации SIMODRIVE 611

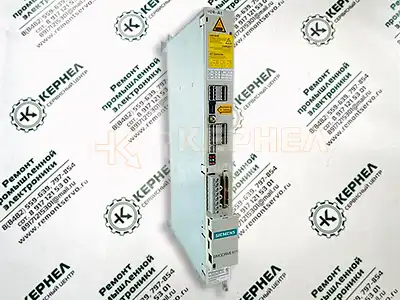

Ремонт SIMODRIVE 6SN1145Блоки питания и рекуперации SIMODRIVE 6SN1145 и 6SN1146 предназначены в различных промышленных сферах, на заземленных сетях. В случае отсутствия возможности заземления сети в цепь питания включается трансформатор с раздельными обмотками в группе соединений. Тоесть потребуется трансформатор адаптивный к модулю питания SIMODRIVE.

Блоки питания – рекуперации SIMODRIVE имеют шести импульсную мостовую схему 3-х фазного тока. Совместимость обеспечивается чувствительными к любому току защитными устройствами FI, на сегодняшний день имеются устройства номиналом до 63A.

Для отключения от несовместимых сетей FI необходимо использовать развязывающий трансформатор на ряду с другими мерами защиты от крайне опасных корпусных токов.

Сетевой фильтр ограничивает ток утечки до значений <150 мА. Таким образом, чувствительные к любому току защитные выключатели FI с номинальным током утечки в 300 мА могут использоваться для противопожарной защиты, а также защиты людей при касании.

Благодаря модульной системе возможно реализовывать разнообразные конфигурации приводов. Таким образом, появляется возможность сквозного проектирования для любых установок, от компактного станка до громадной комплексной установки.
