Ошибки и ремонт контроллеров SIEMENS SIMATIC S5 в



Ремонт контроллера SIEMENS SIMATIC S5

Ремонт контроллеров SIEMENS SIMATIC S5

Аббревиатура ПЛК расшифровывается как Программируемый Логический Контроллер, и представляет из себя сложный электронный прибор с программируемой логикой, призванный управлять производственными системами автоматизации. Ремонт контроллера SIEMENS SIMATIC S5, как и его программирование требует не только профессионального подхода, но и специального оборудования.

Программируемый контроллер SIEMENS SIMATIC S5 в большей своей массе встречается на производствах с агрессивными рабочими средами, такими как грязь, пыль, вибрация, большие температурные перепады. С одной стороны, ПЛК единственное решение, так как другое оборудование просто не сможет работать в таких условиях. С другой стороны, все перечисленные факторы рано или поздно приведут к поломке контроллера.

SIEMENS SIMATIC S5 является идеальным решением для работы в промышленных условиях благодаря высокой степени электромагнитной совместимости, высокой устойчивости к вибрационным и ударным нагрузкам.

PLC относится к сложной промышленной электронике, а это говорит о том, что провести ремонт SIEMENS SIMATIC S5 своими силами даже не говоря про качество его выполнения просто нереально. Качественный ремонт контроллера SIEMENS SIMATIC S5 в возможен исключительно в специализированном сервисном центре, который не только оснащен по последнему слову техники, но и имеет в штате высококвалифицированных специалистов с богатым опытом работы по ремонту сложнейшей промышленной электроники.

Ошибки контроллера SIEMENS SIMATIC S5-115U

сбою AG S5-115U могут приводить различные причины. Сначала Вы должны установить, где возникла ошибка: в CPU. в программе или в модулях периферии.

Для конкретизации аппаратных и программных ошибок программируется ОВ1 с одной командой "BE". При отсутствии аппаратных ошибок ПК переходит при новом старте в состояние RUN.

При возникновении неисправности операционная система устанавливает различные тестовые биты, которые можно опросить с помощью PG через функцию U-CTEK (USTACK). Дополнительно возможна индикация сообщения о некоторых неисправностях через светодиоды на CPU.

Светодиодная индикация ошибок

В зависимости от исполнения CPU некоторые ошибки можно определить по светодиодам на модуле. В следующей таблице Вы можете найти значения этих сообщении об ошибках.

CPUСветодиодыЗначение
942
943
944
Горит QVZ Задержка квитирования (CPU идет в STOP)
Горит ZYK Превышение времени цикла (CPU идет в STOP)
Горит BASP Блокированы цифровые выходы (CPU в режиме запуск или стоп)
944 Красный светодиод мерцает Неисправность ПЗУ
Красный светодиод мерцает Ошибка контрольной суммы ПЗУ в программе пользователя

Ошибка памяти (для CPU 944)

Ошибка при загрузке блока модуля памяти во внутреннюю RAМ обозначается мерцанием красного светодиода (светодиод STOP). В следующей таблице указаны различные причины ошибок.

Причина ошибкиИндикация
SD 102
(ЕАСС)
Индик.
USTACK
Устранение ошибки
Неправильный модуль памяти. F002(H) URLAD
ASPFA
Использовать действительный модуль.
Некорректная программа в модуле памяти. F003(H) URLAD Заново перепрограммировать модуль.
В модуле памяти 6ES5375-0LA61 запрограммировано больше, чем 96 килобайт F001(H) URLAD Оптимизировать программу.
Не все блоки можно .копировать F001(H) URLAD Во внутренней памяти уже имеются блоки. Проверьте. необходимы ли эти блоки. Сотрите блоки или оптимизируйте свою программу.
Было запрограммировано больше 48 килобайт в блоках данных. F004(H) URLAD Сократить блок данных.
96 килобайт не могут быть разделены на два блока по 48 килобайт. F001(H) URLAD Оптимизировать программу.

Программные ошибки

В следующей таблице указываются ошибки, причина возникновения которых, - некорректная программа.

ОшибкаУстранение
Все входы обнулены. Проверьте программу.

Все выходы не установлены.
Вход ноль, выход не установлен. Проверьте программу, расположение (двойное расположение, картина флангов, фронтов).

Таймер или счетчик не работает или неверен.
Ошибка при новом старте. Проверьте блоки нового старта ОБ21/22 или запрограммируйте их.
Неожиданная функциональная ошибка. Проверьте программу с помощью STATUS.

Скачать руководство пользователя программируемого контроллера SIEMENS SIMATIC S5-95U manual - PDF

Скачать руководство пользователя программируемого контроллера SIEMENS SIMATIC S5-115U manual - PDF

Ремонт контроллера SIEMENS SIMATIC S5 в сервисном центре

Ремонт контроллеров SIEMENS SIMATIC S5

Компания «Кернел» предлагает выполнить качественный ремонт контроллера SIEMENS SIMATIC S5 в сжатые сроки и по выгодным расценкам. Ремонт контроллера SIEMENS SIMATIC S5 значительно сэкономит бюджет, цена вопроса составит 20% - 40% от стоимости нового блока. Если брать в учет стоимость ПЛК, вы увидите очевидную разницу, которая измеряется в денежном эквиваленте.

Именно поэтому наш сервисный центр предлагает такие услуги, как ремонт контроллера SIEMENS SIMATIC S5 в . Зачем платить больше если ваш контроллер PLC будет работать не хуже нового, а сэкономленные средства можно пустить на развитие производства.

Наши специалисты выполняют не только ремонт контроллеров SIEMENS SIMATIC S5, но и ремонт контроллеров различных производителей и типов, таких как:

  • Ремонт контроллеров на основе простейших микропроцессоров;
  • Ремонт интеллектуальных – программируемых контроллеров;
  • Ремонт встраиваемых, электронных контроллеров;
  • Ремонт стандартных - типовых контроллеров;

На ряду с контроллерами, специалисты нашего сервисного центра выполняют ремонт модулей SIEMENS SIMATIC S5:

  • Модули скоростного счета;
  • Модули позиционирования с ускоренной подачей рабочего органа;
  • Модули позиционирования шаговых двигателей;
  • Модули позиционирования серводвигателей;
  • Модули позиционирования и управления перемещением;
  • Модули обслуживания ультразвуковых датчиков положения;
  • Модули обслуживания синхронно-последовательных (SSI) датчиков абсолютного перемещения;
  • Модули электронных командоконтроллеров;
  • Модули для систем числового программного управления;
  • Модули автоматического регулирования.

За два десятилетия существования сервисного центра нашими специалистами было успешно проведено множество сложнейших ремонтов промышленной электроники в том числе и ремонт контроллеров SIEMENS SIMATIC S5 с каждым разом поднимая квалификацию наших инженеров.

Заказав ремонт контроллера SIEMENS SIMATIC S5 в в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно это связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный контроллер в сервисный центр.

Программирование SIEMENS SIMATIC S5

S5 дает возможность копировать программу пользователя из одного CPU в другой спомощью модуля памяти. Вы можете также распространять обновления для любого из следующих блоков в своем S5: программный блок, блок данных или системный блокданных.<.p>

Перед копированием элементов программы в модуль памяти STEP удаляет в модуле памяти все элементы программы (включая протоколы данных), кроме файлов пользователя. Если ваша программа не помещается из-за размеров ваших файлов, то для создания достаточного места в памяти для хранения вашей программы вы можете сделать одну из двух вещей. Вы можете или очистить модуль памяти с помощью команды меню PLC > Erase Memory Cartridge [ПЛК > Очистить модуль памяти]. Или вы можете открыть проводник и удалить не нужные более пользовательские файлы. Для программирования модуля памяти ПЛК должен находиться в состоянии STOP.

Ремонт контроллера SIEMENS SIMATIC S5 порядок проведения

Ремонт контроллеров SIEMENS SIMATIC S5

Мы ответственно подходим к процессу восстановления промышленной электроники и поэтапно проводим все необходимые мероприятия для максимально качественного ремонта контроллера, от визуальной диагностики до полного восстановления.

Этапы ремонта контроллера SIEMENS SIMATIC S5:

  • Чистка неисправного контроллера (пыль, грязь);
  • Диагностика электронных компонентов;
  • Диагностика программного обеспечения;
  • Изменение параметров программного обеспечения (в случае обнаружения ошибки);
  • Ремонт или замена вышедших из строя компонентов;
  • Поверка отремонтированного PLC на специализированном стенде.

Повторюсь мы выполняем не только качественный ремонт контроллера SIEMENS SIMATIC S5 в специалисты сервисного центра восстановят PLC независимо то бренда и года выпуска, а также благодаря накопленному опыту специалисты сервисного центра проведут пемонт контроллера даже без технической документации и электро-схем для данное оборудования.

Ремонт контроллеров SIEMENS SIMATIC S5 у нас, преимущества

Ремонт контроллеров SIEMENS SIMATIC S5

Компания «Кернел» производит ремонт контроллеров, и подобной промышленной электроники с 2002 года. За это время инженеры нашего сервисного центра накопили колоссальный опыт в данном направлении.

Мы пристально следим за качеством исполнения ремонта, и смело даем гарантию на ремонт контроллера SIEMENS SIMATIC S5, а также на запасные части, замененные в процессе ремонта шесть месяцев.

Ремонт контроллера SIEMENS SIMATIC S5 производится исключительно на компонентном уровне с применением оригинальных запасных частей и высокотехнологичного новейшего диагностического оборудования.

Специалисты нашей компании выполнят ремонт SIEMENS SIMATIC S5 в максимально сжатые сроки, мы выполняем все возможные шаги для качественного восстановления сложной промышленной электроники. Обратившись в наш сервисный центр, вы гарантированно получаете:

  • Глубокую диагностику PLC с выявлением неисправных компонентов;
  • Замену неисправных компонентов на новые;
  • Ремонт программируемого логического контроллера в максимально сжатые сроки;
  • Проверку отремонтированного ПЛК на специальном стенде;
  • Оригинальные запасные части;
  • Установку и программирование;
  • Экономию от 40% до 80% от покупки нового аналога
  • Гарантию на ремонт контроллера SIEMENS SIMATIC S5 и запасные части 6 месяцев;

О контроллере SIEMENS SIMATIC S5

Ремонт контроллеров SIEMENS SIMATIC S5

Контроллер SIEMENS SIMATIC S5 – это универсальный модульный программируемый логический контроллер. Благодаря модульной конструкции и естественной вентиляции, а также удобству возможности применения структур распределенного ввода и удобство в обслуживании позволяют применять контроллер SIEMENS SIMATIC S5 для решения огромного круга задач автоматизации.

Контроллер SIEMENS SIMATIC S5 охватывает следующие области автоматизации:

  • Машин специального назначения.
  • Текстильных машин.
  • Упаковочных машин.
  • Систем общего машиностроения.
  • Производства средств автоматизации.
  • Производства инструмента.
  • Электротехнических и электронных производств и т.д.

Контроллер SIEMENS SIMATIC S5 имеет несколько типов центральных процессоров различной производительности и широкий спектр модулей различного назначения с множеством встроенных функций что позволяет ему выполнять максимальную адаптацию оборудования к требованиям решаемых задач. При модернизации и развитии производства контроллер SIEMENS SIMATIC S5 может быть легко дополнен необходимым набором модулей.

Типы программируемых логических контроллеров SIEMENS SIMATIC S5

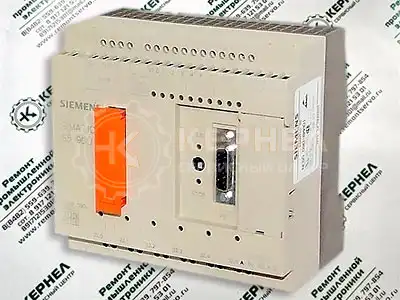

S5-95U

  • 6ES5095-8МА21А02; 6ES5095-8МА21А0З; 6ES5095-8МА21А04; 6ES5095-ВМА22А01; 6ES5095-8МА21А04; 6ES5095-8МА22А02; 6ES5095-8МА23А01; 6ES5095-8MA22A02; 6ES5095-8МВ22А01; 6ES5095-8МВ21А01; 6ES5095-8МВ22A02; 6ES5095-8MG21A02;

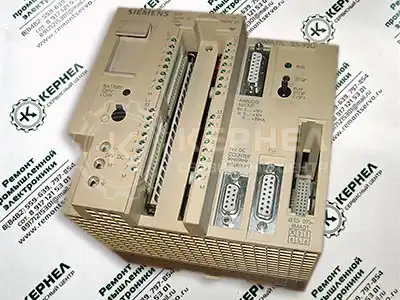

S5-115U

  • 6ES5945-7UA13; 6ES5942-7UA12; 6ES5943-7UB21; 6ES5941-7UA12; 6ES5941-7UA12; 6ES5942-7UA13; 6ES5943-7UB11; 6ES5943-7UB11; 6ES5942-7UF12; 6ES5945-7UA23; 6ES5942-7UF14; 6ES5945-7UA21; 6ES5948-3UA11;



Выше представлен далеко не полный список типов ПЛК SIMATIC S5 ремонт которых предлагает наш сервисный центр. Мы восстанавливает все контроллеры когда либо выпущенные компанией SIEMENS.
