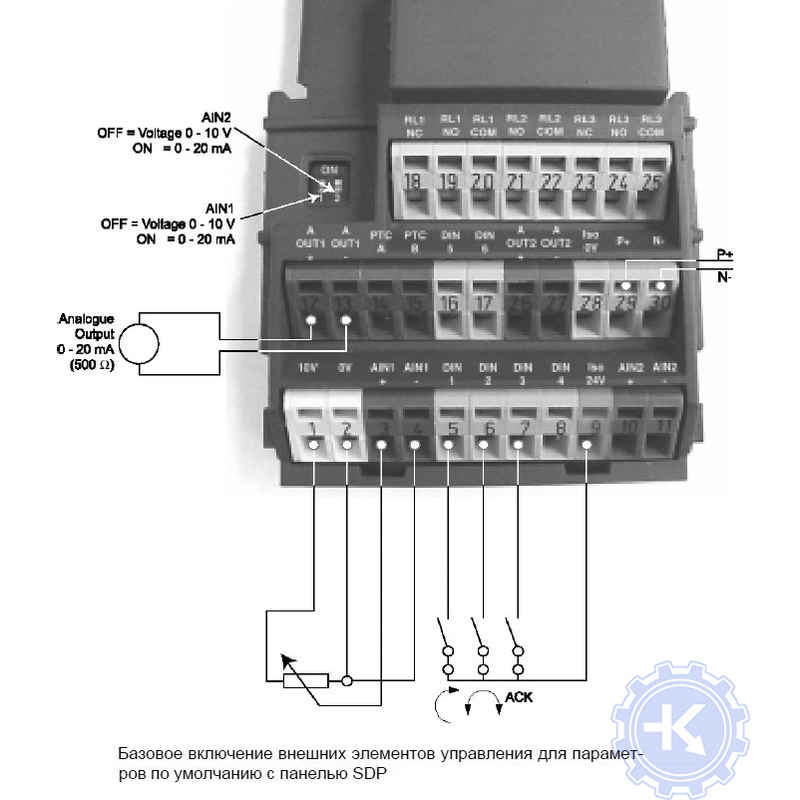

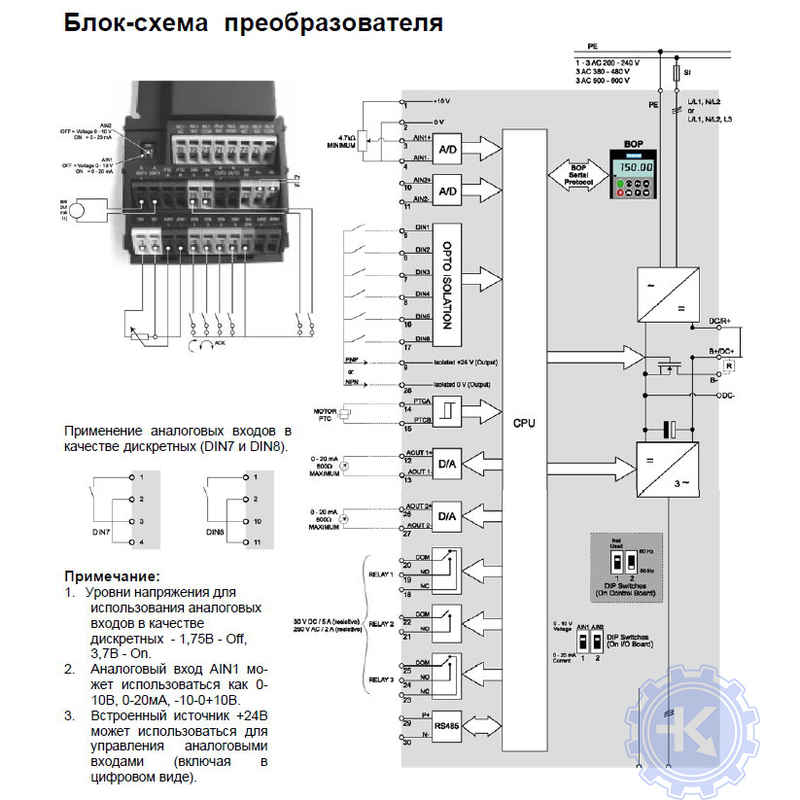

Светодиоды

Приоритет

Описание состояния преобразователя

Зеленый

Желтый

Не горит

Не горит

1

• Нет напряжения питания.

Не горит

Горит

8

• Сбой преобразователя по неуказанным ниже причинам.

Горит

Не горит

13

• Преобразователь работает

Горит

Горит

14

• Преобразователь готов к работе

Не горит

Мигает

R1

4

• Перегрузка по току

Мигает

R1

Не горит

5

• Перенапряжение

Мигает

R1

Горит

7

• Перегрев двигателя

Горит

Мигает

R1

8

• Перегрев преобразователя

Мигает

R1

Мигает

R1

9

• Значение тока на ограничении (диоды мигают одновременно)

Мигает

R1

Мигает

R1

11

• Предупреждение (диоды мигают попеременно)

Мигает

R1

Мигает

R2

6/10

• Низкое напряжение на вводе

Мигает

R2

Мигает

R1

12

• Преобразователь не готов

Мигает

R2

Мигает

R2

2

• Сбой в ПЗУ процессора (оба диода мигают одновременно)

Мигает

R2

Мигает

R2

3

• Сбой в ОЗУ (оба диода мигают попеременно).

R1 – время включенного состояния 900 мС

• R2 – время включенного состояния 300 мС

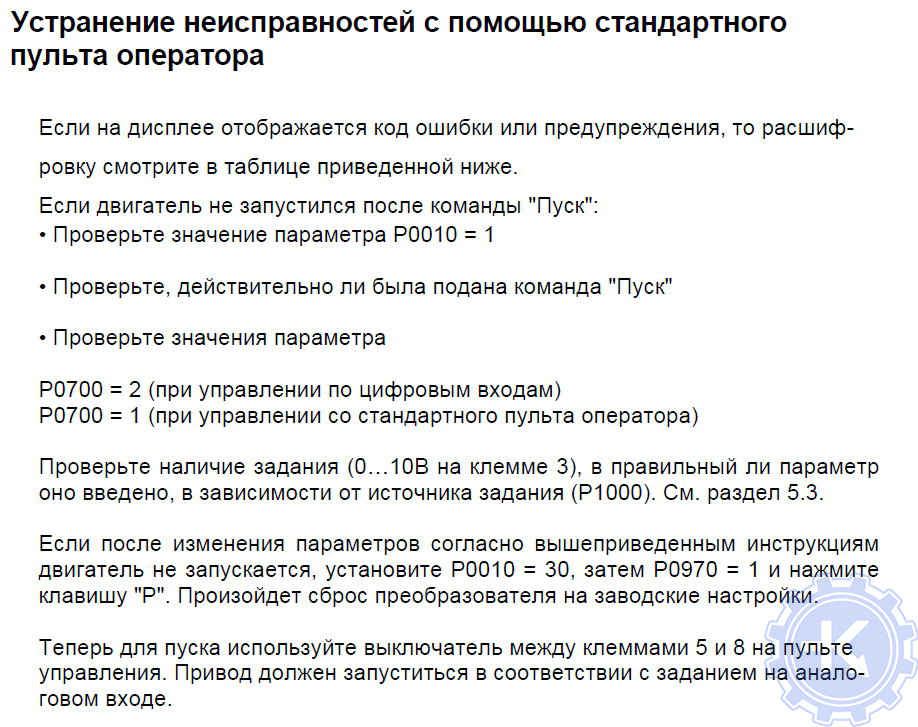

Код сбоя

Описание

Возможные причины

Диагностика и способы устранения

F0001

Перегрузка по току

• Мощность двигателя не соответствует мощности преобразователя
• Короткое замыкание в проводе двигателя
• Замыкание на землю

• Проверьте согласование мощностей двигателя и преобразователя
• Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
• Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
• Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
• Проверьте сопротивление статора (Р0350)
• Увеличьте время разгона (Р1120)
• Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
• Проверьте, не перегружен ли или не заклинило ли двигатель.

F0002

Перенапряжение

• Напряжение питания превысило предел при генераторной нагрузке.

• Проверьте, находится ли питающее напряжение в пределах, указанных на табличке номинальных данных
• Проверьте, активизирован ли регулятор напряжения промежуточного звена (Р1240) и правильно ли он за параметрирован
• Увеличьте время замедления (Р1121).

F0003

Пониженное напряжение

• Пропадание питающего напряжения во время работы привода

• Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных
• Проверьте, нет ли временного пропадания или провалов сети.

F0004

Перегрев преобразователя

Температура окружающей среды выше допустимого предела.

Неисправность вентилятора

• Проверьте, вращается ли встроенный вентилятор при работе привода
• Проверьте, установлена ли частота модуляции на значение по умолчанию
• Температура окружающей среды превысила значение, допустимое для данного преобразователя
• Проверьте, не закрыты ли зоны входа и выхода воздуха.

F0005

Превышение по I2t

• Преобразователь перегружен

• Проверьте, находится ля ли рабочий цикл нагрузки в допустимых пределах.
• Проверьте согласование мощностей двигателя и преобразователя

F0011

Перегрев двигателя по I2t

• Двигатель перегружен
• Неверные данные двигателя
• Длительное время работы на низких скоростях
• Слишком большие значения начального напряжения в параметрах Р1310, Р1311 и Р1312.

• Проверьте, правильно ли введена температурная постоянная двигателя
• Проверьте параметр, в котором установлена граница срабатывания предупреждения по перегреву
• Проверьте нагрузку двигателя
• Уменьшите значения параметров Р1310, Р1311 и Р1312

F0041

Ошибка при измерении сопротивления статора

• Ошибка считывания данных

• Проверьте, подключен ли двигатель к преобразователю
• Проверьте правильность ввода данных двигателя.

F0051

Ошибка параметра в EEPROM

• Ошибка чтения/записи параметра из/в EEPROM

• Сбросьте привод на заводские настройки и установите параметры заново
• Замените преобразователь.

F0052

Ошибка стека

• Ошибка чтения данных силового стека или данные повреждены.

• Произвести ремонт или замену преобразователя.

F0060

Нет ответа от специализированной ASIC – платы.

• Программная ошибка

• Сквитируйте (сбросьте) ошибку
• Если она повторится замените преобразователь

F0070

Ошибка задания через плату связи

• Не получено задание от коммуникационной платы за время ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине.

F0071

Нет данных по последующему протоколу (RS232) в течение времени ожидания.

• Нет ответа в течение времени ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине

F0072

Нет данных по последующему протоколу (RS485) в течение времени ожидания.

• Нет ответа в течение времени ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине

F0080

Нет входного сигнала на аналоговом входе.

• Нет входного сигнала на аналоговом входе.

• Проверьте связь с аналоговым входом

F0085

Внешний сбой

• Внешний сбой защелкивается через входные клеммы.

• Запретите защелкивание сбоя через входные клеммы

F0101

Переполнение стека

• Программная ошибка или сбой процессора

• Запустите процедуры самотести- рования
• Замените преобразователь.

F0221

Обратная связь ПИ- регулятора ниже минимального значения

• Обратная связь ПИ- регулятора ниже минимального значения Р2268

• Измените значение параметра Р2268
• Настройте коэффициент обратной связи.

F0222

Обратная связь ПИ-регулятора выше максимального значения

• Обратная связь ПИ- регулятора выше максимального значения Р2267

• Измените значение параметра Р2267
• Настройте коэффициент усиления обратной связи.

F0450

(только в сервисном режиме)

Ошибка при BIST - тестировании

Значение ошибки:

• 1 - Отрицательный результат тестирования силовой части
• 2 - Отрицательный результат тестирования управляющих плат
• 4 - Отрицательный результат функционального тестирования
• 8- Отрицательный результат тестирования плат ввода/вывода.

• Преобразователь можно запускать, но некоторые функции будут работать некорректно
• Замените преобразователь

А0501

Ограничение тока нагрузки

• Проверьте согласование мощностей двигателя и преобразователя
• Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
• Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
• Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
• Проверьте сопротивление статора (Р0350)
• Увеличьте время разгона (Р1120)
• Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
• Проверьте, не перегружен ли или не заклинило ли двигатель.

А0502

Достигнут верхний предел напряжения питания.

• Слишком большое напряжение питания
• Генераторный режим работы привода
• Время замедления слишком мало

• Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных.
• Увеличьте время замедления (Р1121)

Примечание:
Если Udmax- регулятор активен, время замедления автоматически увеличивается.

А0503

Достигнут нижний предел напряжения питания.

• Сетевое напряжение слишком мало.
• Кратковременные провалы сети.

• Позаботьтесь, чтобы напряжение питания оставалось в допустимых пределах.

А0504

Перегрев преобразователя

• Температура теплоотвода превысила уровень выдачи предупреждения, что привело к снижению несущей и/или выходной частоты (в зависимости от установленных параметров).

• Проверьте, находится ли температура окружающей среды в допустимых пределах.
• Проверьте условия и циклы нагрузки
• Проверьте, вращается ли вентилятор при работе преобразователя

А0505

Превышение по I2t

• Превышен уровень предупреждения. Ток будет снижен, если это установлено в параметрах.

• Проверьте, находится ли цикл нагрузки в допустимых пределах

А0506

Нагрузочный цикл преобразователя

• Температура теплоотвода и модель теплового перехода превысили допустимый диапазон.

• Проверьте, находится ли цикл нагрузки в допустимых пределах

А0511

Перегрев двигателя по I2 t

• Возможно двигатель перегружен

• Проверьте параметр для тепловой постоянной времени двигателя
• Проверьте параметр для уровня предупреждение по I2t двигателя
• Проверьте, не работает ли двигатель длительное время на низких скоростях
• Проверьте, чтобы установка подъема была не слишком высокой.

А0600

Перегрузка операционной системы реального времени.

• Программная ошибка

• Обратиться к специалистам

А0700

СВ предупреждение 1

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0701

СВ предупреждение 2

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0702

СВ предупреждение 3

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0703

СВ предупреждение 4

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0704

СВ предупреждение 5

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0705

СВ предупреждение 6

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0706

СВ предупреждение 7

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0707

СВ предупреждение 8

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0708

СВ предупреждение 9

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0709

СВ предупреждение 10

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0710

Ошибка связи СВ

• Связь с СВ потеряна

• Проверить соединения связи

А0711

Ошибка конфигурирования СВ

• СВ сообщает об ошибки конфигурации

• Проверьте параметры СВ

А0910

Деактивирован регулятор Vdc-max

• Vdc-maxуправление было дезактивировано

• Проверьте параметр входного напряжения преобразователя

А0911

Vdc-max регулятор активен

• Время замедления увеличивается для предотвращения прерывания по перенапряжению и удержания напряжения DC звена в допустимых пределах.

• Проверьте параметр входного напряжения преобразователя
• Проверьте время замедления

А0920

Неправильно установлен параметр аналогового входа

• Неправильная установка параметров аналогового входа

• Параметры масштабирования аналогового входа не должны быть установлены в одинаковые значения

А0921

Неправильно установлен параметр аналогового выхода

• Параметры масштабирования аналогового выхода не должны быть установлены в одинаковые значения

А0922

К приводу не подключена нагрузка

• Выходной ток меньше ожидаемого
• Низкое выходное напряжение, например, когда на частоте 0 Гц установлено повышение 0.

• Проверьте подключение нагрузки к преобразователю
• Проверьте, чтобы введенные параметры двигателя соответствовали подключенному двигателю
• Из-за отсутствия нормальной нагрузки, некоторые функции привода могут выполняться неправильно.

А0923

Активны сигналы "Толчок" вправо и "Толчок" влево (JOG)

• Сигналы "Толчок" вправо и "Толчок" влево активны одновременно

• Обеспечьте, чтобы сигналы "Толчок" вправо и "Толчок" влево не подавались одновременно
