Ошибки и ремонт сервопривода ABB в Рогуне

Ремонт сервопривода ABB

Ремонт сервопривода ABBСервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода ABB в Рогуне на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов ABB, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервоприводов ABB возрастают в геометрической прогрессии.

Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов ABB.

Особенности ремонта сервопривода ABB

Ремонт сервопривода ABB серии ACSM1-04Ремонт сервоприводов ABB имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:

  • Аппаратная часть;
  • Программная часть.

В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.

Заключительный этап ремонта сервопривода ABB это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.

Коды ошибок сервопривода ABB ACSM1-04

При обнаружении неисправности при работе сервопривода будет активирована соответствующая защита и выведено предупреждающее сообщение на дисплей сервоуслилителя или цифрового пульта. Коды неисправностей приведены в таблице ниже.

В приведенной ниже таблице представлены показания 7-сегментного дисплея на блоке управления JCU. Если показание содержит несколько символов, они показываются последовательно.

Дисплей

Значение

L

Загрузка прикладной программы или данных из блока памяти. Это обычная индикация сразу после включения питания привода.

servise

Нормальная работа – привод остановлен.

servise

(Вращающееся изображение) Нормальная работа – привод работает.

“E” с последующим 4-значным цифровым кодом ошибки

Системная ошибка.

9001, 9002 = отказ аппаратной части блока управления. 9003 = не подключен блок памяти.

9004 = отказ блока памяти.

9007, 9008 = отказ загрузки микропрограммного обеспечения из блока памяти.

9009 – 9018 = внутренняя ошибка.

9019 = повреждено содержимое блока памяти. 9020 = внутренняя ошибка.

9021 = несовместимость версий программ блока памяти и привода. 9102 – 9108 = внутренняя ошибка.

“A” с последующим 4-значным цифровым кодом ошибки

Предупреждение, формируемое прикладной программой. Коды ошибок см. в Руководстве по микропрограммному обеспечению.

“F” с последующим 4-значным цифровым кодом ошибки

Сообщение об отказе, формируемое прикладной программой. Коды ошибок см. в Руководстве по микропрограммному обеспечению.



Схемы

Схемы типовых подключений сервоприводов ABB

В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода ABB ACSM1-04.

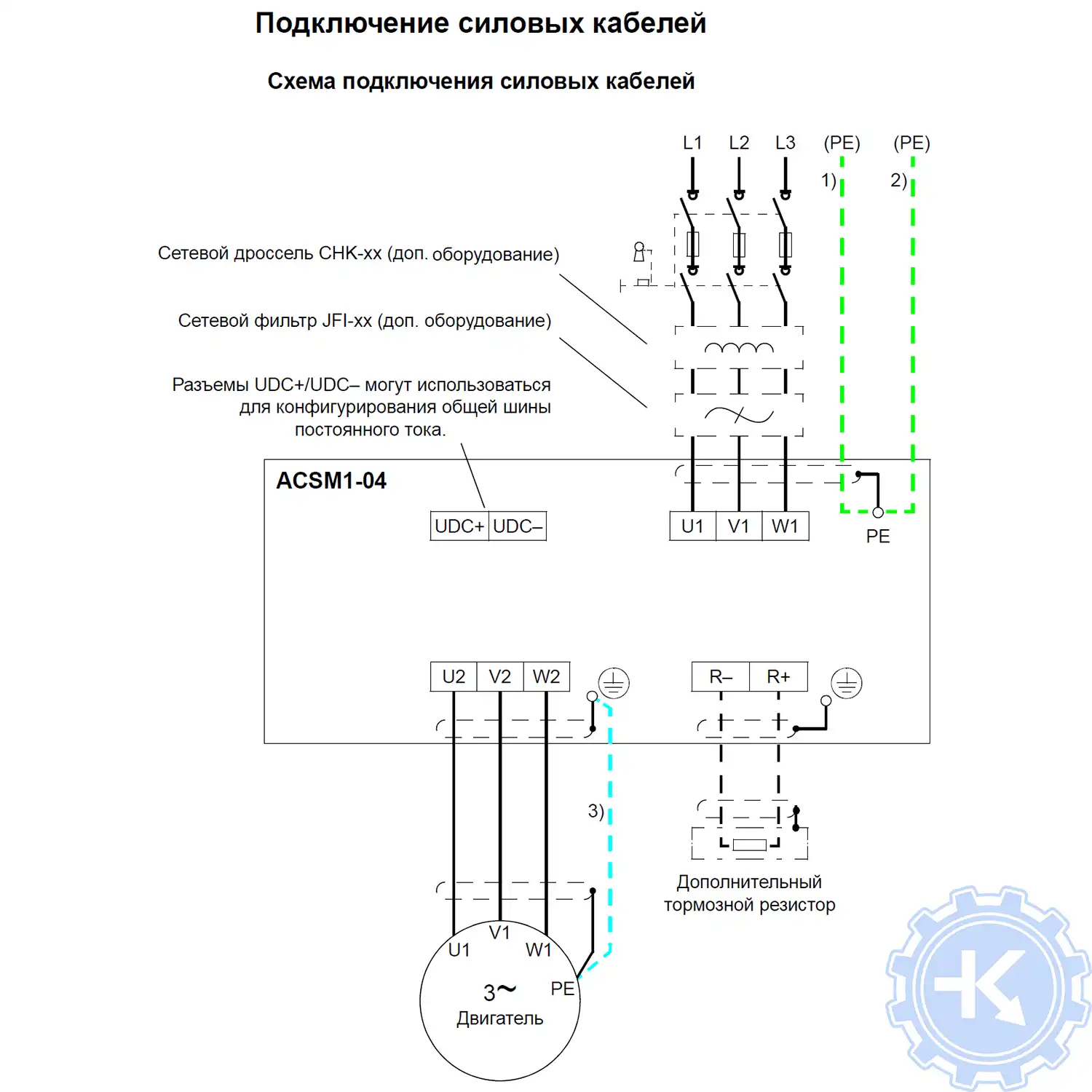

Схема подключения силовых кабелей сервопривода ABB ACSM1-04.

Схема подключения сервопривода ABB ACSM1-04, подключение устройств управления к блоку управления JCU.

Схема подключения силовых кабелей сервопривода ABB ACSM1-04.

Схема подключения сервопривода ABB ACSM1-04, подключение устройств управления к блоку управления JCU.



Преимущество ремонта сервоприводов ABB в нашем сервисном центре

Во время эксплуатации электроприводов ABB может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов ABB в сжатые сроки с полугодовой гарантией.

Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.

Работы, проводимые при ремонте сервопривода ABB в Рогуне:

Логотип компании 'Кернел'

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт сервопривода ABB на компонентном уровне (экономия бюджета и времени)
  • При ремонте сервоприводов ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий сервопривод;
  • Гарантия на ремонт сервоприводов ABB и на запасные части замененные в процессе ремонта 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней;

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов ABB серии ACSM1-04 ремонтируемые в нашем сервисном центре.

ACSM1-04AM-02A5-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 2.5A, 0.75кВт.

ACSM1-04AM-03A0-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 3A, 1.1кВт.

ACSM1-04AM-04A0-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 4A, 1.5кВт.

ACSM1-04AM-05A0-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 5A, 2.2кВт.

ACSM1-04AM-07A0-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 7A, 3кВт.

ACSM1-04AM-09A5-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 9.5A, 4кВт.

ACSM 1-04AM-012A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 12A, 5.5кВт.

ACSM 1-04AM-016A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 16A, 7.5кВт.

ACSM1-04AM-024A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 24A, 11кВт.

ACSM1-04AM-031A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 31A, 15кВт.

ACSM1-04AM-040A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 40A, 18.5кВт.

ACSM1-04AM-060A-4

Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 60A, 30кВт.

В таблице представлены исключительно сервопривода ABB серии ACSM1-04 ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от серии и под каким брендом они были выпущены.
