РЕМОНТ ЧАСТОТНОГО ПРЕОБОРАЗОВАТЕЛЯ ESQ
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ ESQ

в Сарыозеке

МЕНЮ

Ошибки и ремонт частотного преобразователя ESQ в Сарыозеке

Ремонт частотного преобразователя ESQ

ремонт частотного преобразователя ESQРемонт частотного преобразователя ESQ известного Росийского производителя промышленной электроники, впрочем, как и ремонт частотников выпущенными под другими брендами имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  1. Аппаратная часть,
  2. Программная часть.

Приводы данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя ESQ имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода.

Ремонт частотных преобразователей ESQ, как ремонт любых других частотников выпущенных под другими брендами всегда начинается с аппаратной части, после успешной реанимации аппаратной части наступает очередь программной.

Ремонт частотных преобразователей ESQ в сервисном центре

ремонт частотного преобразователя ESQСервисный центр «Кернел» производит ремонт частотных преобразователей ESQ с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как ESQ. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотного преобразователя ESQ и на запасные части, замененные в процессе ремонта шесть месяцев.

Ремонт частотных преобразователей ESQ производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Мы ремонтируем все линейки частотных преобразователей, которые были выпучены за всю историю существования компании ESQ.

  • ESQ-VC (ELM-VC)
  • ESQ-VB (ELM-VB)
  • ESQ-9P (ELM-9P)
  • ESQ-5000 (ELM-5000)
  • ESQ-А900 (ELM-A9000)
  • ESQ-1000 G/P
  • ESQ-2000
  • ESQ-9000
  • ESQ-800
  • ESQ-А700
  • ESQ-А200
  • ESQ-A3000
  • ESQ-A500
  • ESQ-A1000
  • ESQ-210
  • ESQ-500
  • ESQ-600
  • ESQ-760

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя ESQ. Оставьте заявку на ремонт промышленного оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Настройка частотного преобразователя ESQ прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования. Но все же есть определенная последовательность настройки привода, которая относится ко всем частотным преобразователям, любого бренда.

Коды ошибок частотного преобразователя ESQ-VC

ремонт частотного преобразователя ESQВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя ESQ, а точнее ESQ-VC. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей ESQ-VC. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, ESQ.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя ESQ-VC и их расшифровка.

Код ошибки Описание Причина Устранение
FU Сверхток. Выходной ток частотного преобразователя превышает его обнаруженное значение (примерно 200% от номинального тока).
  • Произошло короткое замыкание на выходе частотного преобразователя, в системе заземления (перегорел двигатель, повреждена изоляция, повреждён кабель).
  • Нагрузка слишком велика, а длительность разгона слишком коротка.
  • Используется особый двигатель или мощность двигателя выше номинальной.
  • Выход частотного преобразователя плохо под ключён.
Определите причину ошибки, устраните её и перезагрузите частотный преобразователь.
OC
VA:OU Ошибка заземления. Ток заземления на выходе частотного преобразователя превышает 50 % номинального выходного тока частотного преобразователя. Короткое замыкание в цепи заземления на выходе частотного преобразователя (перегорел двигатель, повреждена изоляция, повреждён кабель). Определите причину ошибки, устраните её и перезагрузите частотный преобразователь.
VC:GF
PUF Перегорел предохранитель. Перегорел предохранитель силовой цепи. Ошибка в цепи заземления, короткое замыкание (перегорел двигатель, повреждена изоляция, повреждён кабель). Отремонтируйте или замените частотный преобразователь.
OV Перенапряжение в цепи питания.
Напряжение постоянного тока в сети питания превышает обнаруженное значение напряжения.
У преобразователей на 200 В: около 400 В
У преобразователей на 400 В: около 800 В
У преобразователей на 600 В: около 1300
В
Длительность замедления слишком коротка; регенеративная энергия двигателя слишком велика.
Напряжение в сети питания слишком велико.

Удлините длительность разгона, подключите тормозной резистор или тормозной блок.

Проверьте напряжение в сети питания.

UV1 Низкое напряжение в цепи питания. Напряжение постоянного тока в цепи питания ниже уровня обнаружения недонапряжения (L2-05).
У преобразователей на 200 В: около 190 В
У преобразователей на 400 В: около 380 В
  • Проблема с фазой на входе питания.
  • Кратковременное исчезновение напряжения.
  • Плохой контакт клемм силовых кабелей.
  • Слишком большие колебания напряжения в сети питания.
Определите причину ошибки, устраните её и перезагрузите частотный преобразователь.
UV2 Ненормальное питание цепи управления. Слишком низкое напряжение в цепи управления.
  • Выключите преобразователь, а потом включите его снова.
  • Проверьте характеристики питания цепи управления.
UV3 Неисправность контура борьбы со всплесками напряжения. В момент всплеска контур работает ненормально.
  • Выключите преобразователь, а потом включите его снова.
  • Если ошибка постоянно повторяется, замените частотный преобразователь.
PF Аварийные остановки по напряжению в цепи питания. Состояние напряжения постоянного тока в цепи питания не соответствует требованиям регенерации, что вызывает ненормальную вибрацию (эта ошибка будет обнаружена, если параметром L8-05 включена соответствующая функция).
  • Кратковременное исчезновение питания.
  • Ошибка фазы на входе питания.
  • Плохой контакт клемм силовых кабелей.
  • Слишком большие колебания напряжения в сети питания.
  • Слишком большая асимметрия фазового напряжения.
Определите причину ошибки, устраните её и перезагрузите частотный преобразователь.
LF Ошибка фазы на выходе частотного преобразователя.
  • Плохо подключён выходной кабель.
  • Неконтакт в обмотке двигателя.
  • Плохой контакт клемм на выходе.
  • Мощность используемого двигателя составляет менее 1/20 максимальной допустимой мощности двигателя, используемого с данным частотным преобразователем.
Определите причину ошибки, устраните её и перезагрузите частотный преобразователь.
Используйте двигатель или частотный преобразователь другой мощности.
VA:OL1 Перегрев радиатора. Температура радиатора частотного преобразователя превышает температуру, заданную параметром L8-02, или выше 105оС. Температура окружающей среды слишком высока. Охладите окружающий воздух.
Что-то нагревает окружающий воздух. Устраните источник высокой температуры.
VC:OH
(OH1)
Вентилятор охлаждения частотного преобразователя остановился. Замените вентилятор охлаждения.
Внутренний вентилятор охлаждения частотного преобразователя остановился. Внутренний вентилятор охлаждения частотного преобразователя остановился.

В таблице выше приведены далеко не все коды ошибок частотного реобразователя ESQ-VC, полное описание всех возможных ошибок преобразователей представлены в руководствах пользователя, которые можно скачать с нашего сайта в удобном формате PDF.

Частотный преобразователь ESQ, инструкция на русском, скачать

Ниже вы можете скачать русскоязычные руководства по эксплуатации частотных преобразователей ESQ

Скачать руководство пользователя частотного преобразователя ESQ-VC в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-VB в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-9P в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-5000 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-A900 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-1000G/P в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-2000 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-9000 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-800 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-A700 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-A200 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-A500 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-A1000 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-210 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-500 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-ESQ-600 в формате PDF

podkategorij Скачать PDF

Скачать руководство пользователя частотного преобразователя ESQ-760 в формате PDF

podkategorij Скачать PDF

Схемы подключения частотного преобразователя Siemens

Схемы подключений частотных преобразователей Siemens могут отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

Ниже приведены схемы подключения частотных преобразователей ESQ-5000 и ESQ-A900:

Схема подключения частотного преобразователя ESQ-5000

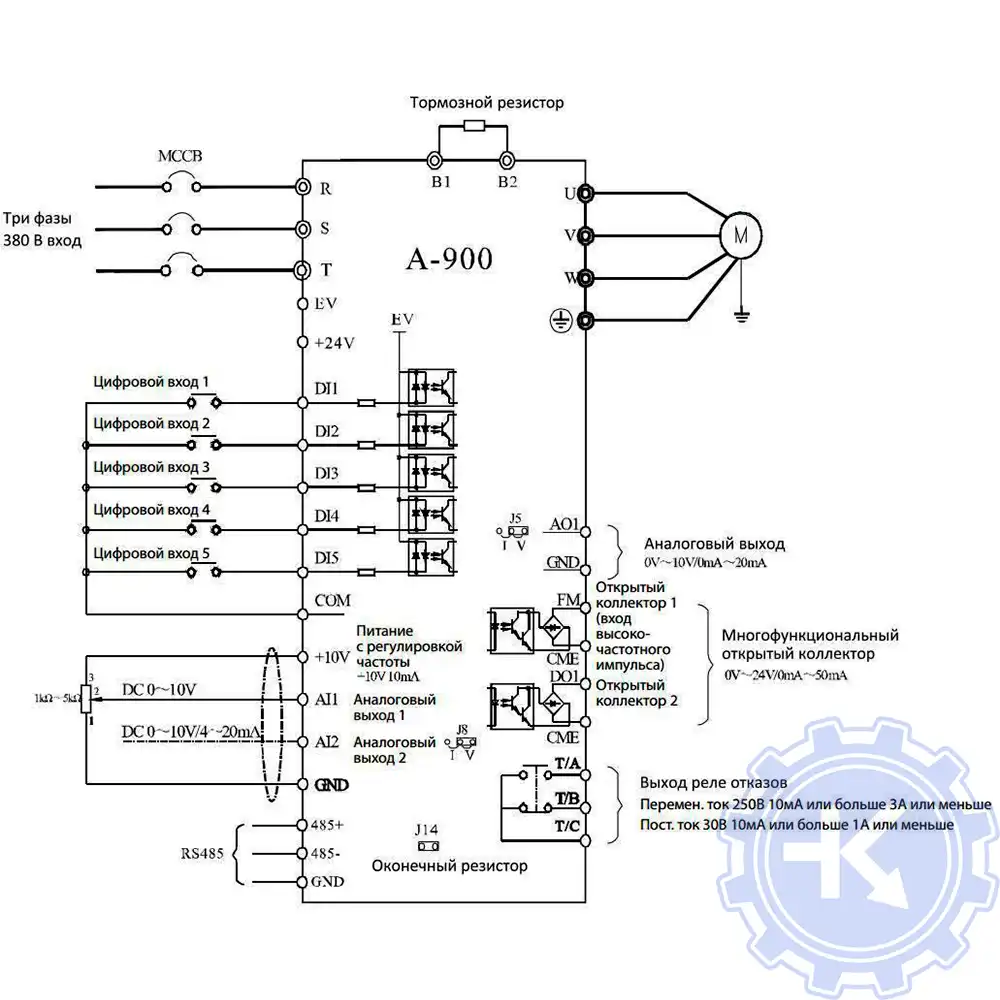

Схема подключения частотного преобразователя ESQ-A900

Схема подключения частотного преобразователя ESQ-5000

Схема подключения частотного преобразователя ESQ-A900

Ремонт частотных преобразователей ESQ, преимущество С.Ц.

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей ESQ. ремонт частотного преобразователя ESQРемонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты в Сарыозеке, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотного преобразователя и запасные части замененные в процессе ремонта шесть месяцев.

Ремонт частотных преобразователей ESQ в Сарыозеке производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Не полный список частонтых преобразователей ESQ ремонт которых предлагает сервисный центр "Кернел"

ESQ-A500 ESQ-A500-0.21-0.2K, ESQ-A500-0.21-0.4K, ESQ-A500-0.21-0.4K, ESQ-A500-0.23-0.2K, ESQ-A500-0.23-0.75K
ESQ-A1000 ESQ-A1000-0.21-0.4K, ESQ-A1000-0.21-0.75K, ESQ-A1000-0.23-0.4K, ESQ-A1000-0.43-0.75K, ESQ-A1000-0.43-1.5K
ESQ-A3000 ESQ-А3000-043-0.75K/1.5KF, ESQ-А3000-043-1.5K/2.2KF, ESQ-А3000-043-2.2K/3.7KF, ESQ-А3000-043-3.7K/5.5KF, ESQ-А3000-043-5.5K/7.5KF
ESQ-210 ESQ-210-4T-3.7K, ESQ-210-4T-2.2K, ESQ-210-4T-1.5K, ESQ-210-4T-0.7K, ESQ-210-2S-2.2K, ESQ-210-2S-1.5K
ESQ-760 ESQ-760-4T0450G/0550P, ESQ-760-4T0550G/0750P, ESQ-760-4T0750G/0900P, ESQ-760-4Т0900G/1100P, ESQ-760-4T1320G/1600P
ESQ-500 ESQ-500-4T2200G/2500P, ESQ-500-4T2500G/2800P, ESQ-500-4T2800G/3150P, ESQ-500-4T3150G/3550P, ESQ-500-4T3750G/4000P
ESQ-600 ESQ-600-2S0022, ESQ-600-4T0007G/0015P, ESQ-600-4T0022G/003.7P, ESQ-600-4T0075G/0110P, ESQ-600-4T0150G/0185P
ESQ-800 ESQ2-800-2S0002, ESQ2-800-2S0004, ESQ2-800-2S0007, ESQ2-800-2S0015 1
ESQ-1000G/P ESQ2-1000-3.7, ESQ2-1000G-7.5, ESQ2-1000G-15, ESQ2-1000G-22, ESQ2-1000P-11, ESQ2-1000P-18.5, ESQ2-1000P-30
ESQ-9P ESQ1-9P-7R5T4, ESQ1-9P-015T4, ESQ1-9P-022T4, ESQ1-9P-045T4, ESQ1-9P-075T4, ESQ1-9P-110T4, ESQ1-9P-160T4
ESQ-VB ESQ1-VB-0R7T4, ESQ1-VB-5R5T4, ESQ1-VB-011T4, ESQ1-VB-018T4, ESQ1-VB-037T4, ESQ1-VB-045T4, ESQ1-VB-055T4
ESQ-VC ESQ1-VC-1R5T4, ESQ1-VC-3R7T4, ESQ1-VC-7R5T4, ESQ1-VC-030T4, ESQ1-VC-045T4, ESQ1-VC-160T4, ESQ1-VC-220T4
ESQ-5000 ESQ2-5000-0.4, ESQ2-5000-0.75, ESQ2-5000-1.5, ESQ2-5000-2.2, ESQ2-5000-3.7, ESQ2-5000-5.5, ESQ2-5000-7.5
ESQ-9000 ESQ2-9000-11, ESQ2-9000-15, ESQ2-9000-30, ESQ2-9000-37, ESQ2-9000-45, ESQ2-9000-75, ESQ2-9000-315

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя ESQ в Сарыозеке. Оставьте заявку на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт частотного преобразователя ESQ

Вам необходим качественный ремонт частотного преобразователя ESQ в Сарыозеке или необходимо сбросить ошибку либо запрограммировать частотник? Свяжитесь с нашими менеджерами, это можно сделать несколькими способами.
