Ремонт и перемотка линейных серводвигателей Bosch Rexroth в Тольятти

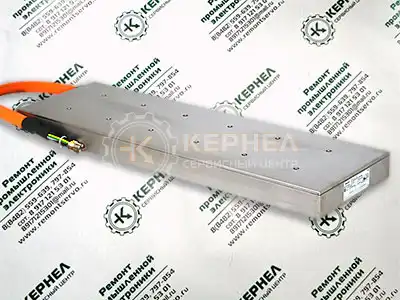

Ремонт линейных моторов Bosch Rexroth в Тольятти

Ремонт двигателей Bosch Rexroth

Ремонт линейных двигателей Bosch Rexroth в Тольятти является одним из основных направлений сервисного центра «Кернел». Самыми распространенными сериями линейных двигателей Bosch Rexroth ремонт которых предлагает наша компания являются:

  • MCP
  • MLP
  • MCS

Линейный двигатель работает точно так же, как и роторный двигатель , который был “развернут”. Те же электромагнитные эффекты, которые создают крутящий момент в роторном двигателе , теперь создают прямое усилие в линейном двигателе.

Для многих применений линейные двигатели обладают явными преимуществами по сравнению с обычными системами привода вращения. Например, нет необходимости соединять двигатель с нагрузкой с помощью промежуточных механических компонентов, таких как шестерни, шариковые винты или ременные передачи. Нагрузка подключена непосредственно к двигателю.

Таким образом, подвижные элементы не испытывают люфта или упругости . Таким образом, улучшается динамическое поведение сервоуправления и достигается более высокий уровень точности. Отсутствие механической трансмиссии также приводит к созданию приводной системы с низкой инерцией и шумом. Кроме того, механический износ происходит только в системе наведения. Следовательно, линейные двигатели обладают большей надежностью и меньшими потерями на трение, чем традиционные системы вращательного привода.

Преимщества линейных моторов Bosch Rexroth:

  • Высокая перегрузочная способность;
  • Высокая точность позиционирования;
  • Широкие возможности настройки;
  • Высокая плотность силы;
  • Доступны различные варианты намотки;
  • Долгий срок службы и высокая эксплуатационная надежность.

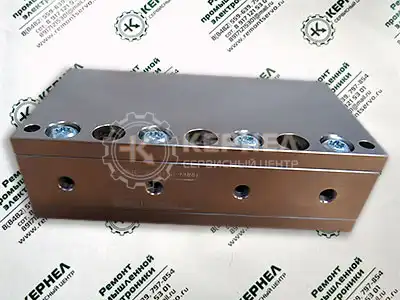

Ремонт линейных серводвигателей Bosch Rexroth

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, ремонт линейных двигателей Bosch Rexroth в Тольятти единственное экономически выгодное решение.

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт линейных моторов Bosch Rexroth и другого промышленного оборудования.

Для максимально быстрого, а главное качественного восстановления линейных сервомоторов Bosch Rexroth потребуется помещение, с наличием необходимого специализированного ремонтного оборудования, расходные материалы, компоненты для ремонта линейных двигателей и конечно же квалифицированный персонал с богатым опытом работы в данном направлении.

Благодаря вышеперечисленному ремонт линейных сервомоторов Bosch Rexroth в Тольятти проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отдельно взятый ремонт линейных моторов Bosch Rexroth завершается проверкой на специализированном стенде в условиях максимально приближенных реальным.

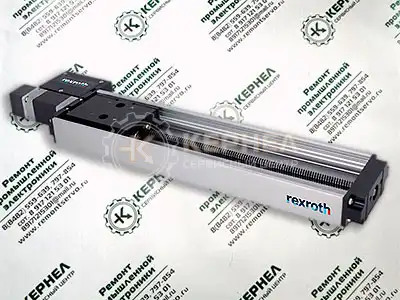

Перемотка линейных серводвигателей Bosch Rexroth в Тольятти

Перемотка линейных двигателей Bosch Rexroth

Перемотка линейных двигателей Bosch Rexroth сложная и кропотливая работа под силу только настоящим профессионалам своего дела и конечно же обязательно наличие оригинальных запасных частей и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке линейных серводвигателей Bosch Rexroth.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Двигатели Bosch Rexroth работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки линейных моторов либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс.

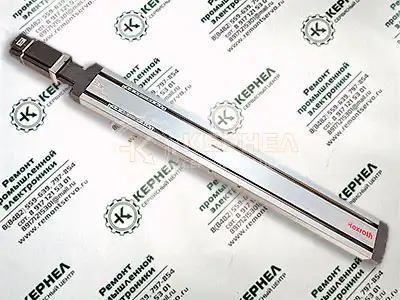

Перемотка линейных серводвигателей Bosch Rexroth

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку линейных моторов Bosch Rexroth в Тольятти, мы делаем все возможные виды ремонта линейных двигателей Bosch Rexroth, такие как:

  • Чистка внешнего корпуса линейных моторов;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора электромотора;
  • Перемотка ротора двигателя;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт якоря линейных моторов;
  • Ремонт статора электромотора;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка двигателя без нагрузки и с нагрузкой.

Что входит в ремонт линейных двигателей Bosch Rexroth

Для восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт линейных двигателей Bosch Rexroth в Тольятти входит:

  • Внутренняя и внешняя очистка двигателя
  • Изоляция обмоток линейных моторов
  • Перемотка силовых обмоток линейных моторов
  • Пролачивание и сушка обмоток линейных моторов
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

Ошибки и неисправности двигателей Bosch Rexroth

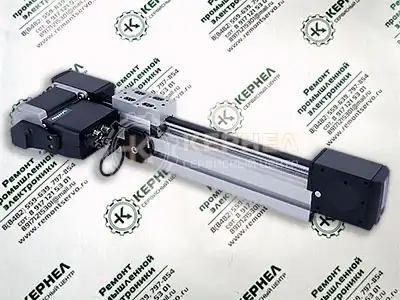

Неисправности серводвигателей Bosch Rexroth

Самые распространенные неисправности двигателей Bosch Rexroth:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмотки. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ тормозной системы;
  • Разрушение корпуса двигателя (механические повреждения) разъёмов;
  • Выход из строя термодатчика.

Ошибки линейных сервомоторов Bosch Rexroth

В момент аварийного останова линейного мотора привод в паре с которым работает данное промышленное оборудование выдаст код ошибки, расшифровав которую станет ясно что случилось с двигателем и какой ремонт потребуется. Ниже привдены некоторые ошибки привода Bosch Rexroth EFC-3610 и EFC-5610, напрямую связанные с линейным серводвигателем.



Код ошибкиПричинаУстранение

OC-1

Сверхток при постоянной скорости

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Слишком большая инерция или нагрузка.
  • Слишком длинный кабель двигателя.
  • Избыточная компенсация крутящего момента.
  • Чрезмерный коэффициент торможения перевозбуждения.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Проверьте питание двигателя и преобразователя частоты, нагрузку.
  • Уменьшите несущую частоту (C0.05)
  • 1-Уменьшите несущую частоту (C0.05).
    2-Используйте преобразователь частоты с подходящей мощностью.
  • Уменьшите настройку компенсации крутящего момента (C2.22), пока ток не снизится.
  • Уменьшите [E0.55].

OC-2

Сверхток в ходе ускорения

  • Команда на пуск выполняется, когда двигатель вращается по инерции.
  • Неправильно заданы параметры, касающиеся кривой V/f.
  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Избыточная компенсация крутящего момента.
  • Неправильно заданы параметры двигателя.
  • Чрезмерный коэффициент торможения перевозбуждения.
  • Перезапускайте двигатель после остановки или запускайте его в режиме захвата частоты вращения (E0.35).
  • Отрегулируйте параметры, касающиеся кривой V/f.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Уменьшите настройку компенсации крутящего момента (C2.22), пока ток не снизится.
  • Откорректируйте параметры двигателя.
  • Уменьшите [E0.55].

OC-3

Сверхток в ходе замедления

Слишком малое время торможения.

Слишком большая инерция вращения нагрузки.

Мощность двигателя и преобразователя частоты не соответствуют друг другу.

Чрезмерный коэффициент торможения перевозбуждения.

Неправильно заданы параметры двигателя.

  • Увеличьте время торможения (E0.27).
  • Используйте соответствующие средства торможения.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Уменьшите [E0.55].
  • Откорректируйте параметры двигателя.

OE-1

Перегрузка по напряжению при постоянной скорости

  • Короткое замыкание двигателя на землю вызывает избыточный заряд конденсаторов шины пост. тока.
  • Слишком большая инерция вращения нагрузки.
  • Проверьте подключение двигателя.
  • Используйте соответствующие средства торможения.

OE-2

Скачок напряжения при ускорении

  • Короткое замыкание двигателя на землю вызывает избыточный заряд конденсаторов шины пост. тока.
  • Прямой пуск во время работы двигателя.
  • Слишком малое время ускорения.
  • Проверьте подключение двигателя.
  • Перезапускайте двигатель после остановки или запускайте его в режиме захвата частоты вращения (E0.35).
  • Увеличьте время ускорения (E0.26) или используйте S-образную кривую (E0.25, E0.28, E0.29).

OE-3



  • Короткое замыкание двигателя на землю вызывает избыточный заряд конденсаторов шины пост. тока.
  • Слишком большая инерция вращения нагрузки.
  • Проверьте подключение двигателя.
  • Используйте соответствующие средства торможения.

SC

Сверхток или ток короткого замыкания

  • Внешнее короткое замыкание фазы на фазу двигателя.
  • Бросок напряжения на землю.
  • Сверхток.
  • Проверьте проводку двигателя.
  • Устраните короткое замыкание и проверьте двигатель.
  • Увеличьте время ускорения (E0.26), уменьшите тормозной коэффициент перевозбуждения (E0.55).



Все возможные ошибки линейного двигателя Bosch Rexroth, генерируемые приводом EFC-3610 и EFC-5610 вы можете скачать с нашего сайта в удобном формате PDF

Все возможные ошибки сервопривода Bosch Rexroth EFC-3610 и EFC-5610 скачать PDF

Ремонт и настройка энкодера и резольвера Bosch Rexroth

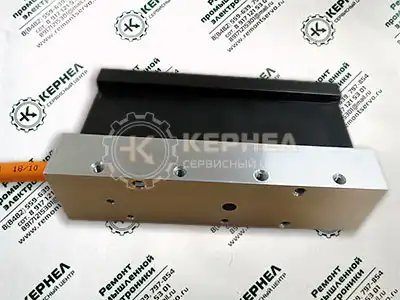

Ремонт линейных двигателей Bosch Rexroth

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 12-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Ремонт линейных двигателей Bosch Rexroth, распространенные типы

Специалисты сервисного центра более 20-и лет производят успешный ремонт линейных серводвигателей Bosch Rexroth, за это время мы накопили колоссальный опыт.

Мы предлагаем в кротчайшие сроки восстановить линейные сервомоторы Bosch Rexroth абсолютно всех типов с последующей годовой гарантией.

В таблице ниже приведен далеко не полный список типов линейных двигателей Bosch Rexroth ремонт которых предлагает наш сервисный центр:

Производитель

Типы линейных серводвигателей Bosch Rexroth

Bosch Rexroth

MCP040B-V070-NI-N0CN-NNNN; MCP040C-V070-NI-N0CN-NNNN; MLP140C-0350-FS-N0CN-NNN; MCS040-3S-0120-NNNN; MCS040-3S-0300-NNNN; MCP040G-V070-NI-N0CN-NNN; R021SH0001; R021SH0002; R021SH0003; R021SH0004; R021SH0005; R021SH0006; R021SH0007; R021SH0008; R021SH0009; R021SH0010; R021SH0100; R021SH0101; R021SH0102; R021SH0103; R021SH0104; R021SH0105; R021SH0106; R021SH0107; R021SH0108; R021SH0109; R021SH0110; R021SH0111; R021SH0112; R021SH0113; R021SH0114; R021SH0115; R021SH0116; R021SH0117; R021SH0118; R021SH0119; R021SH0120; R021SH0121; R021SH0122; R021SH0123; R021SH0124; R021SH0125; R021SH0126; R021SH0127; R021SH0128; R021SH0129; R021SH0130; R021SH0131; R021SH0132; R021SH0133; R021SH0134; R021SH0135; R021SH0136; R021SH0137; R021SH0138; R021SH0139; R021SH0140; R021SH0141; R021SH0142; R021SH0143; R021SH0144; R021SH0145; R021SH0146; R021SH0147; R021SH0148; R021SH0149; R021SH0150; R021SH0151; R021SH0152; R021SH0153; R021SH0154; R021SH0155; R021SH0156; R021SH0157; R021SH0158; R021SH0159; R021SH0160; R021SH0161; R021SH0162; R021SH0163; R021SH0164; R021SH0165; R021SH0166; R021SH0167; R021SH0168; R021SH0169; R021SH0170; R021SH0171; R021SH0172; R021SH0173; R021SH0174; R021SH0175; R021SH0176; R021SH0177; R110599001

Наряду с выше указанными линейными моторами Bosch Rexroth мы также выполняем ремонт и перемотку серводвигателей других серий данного производителя.

Оставить заявку на ремонт линейных серводвигателей Bosch Rexroth

Ремонт линейных двигателей Bosch Rexroth

Оставить заявку на ремонт линейных двигателей Bosch Rexroth в Тольятти можно с помощью специальной формы, которая вызывается путем нажатия одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом, перемоткой линейных двигателей Bosch Rexroth вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

Как учит нас время, каждый должен заниматься своим делом, и наше дело заключается именно в восстановлении сложной промышленной электроники и оборудования, на этом поприще мы уже более двадцати лет что позволило накопить колоссальный опыт в данном направлении.

Вам необходим качественный ремонт линейных серводвигателей Bosch Rexroth в Тольятти или необходимо выполнить перемотку обмотки а может нужно настроить датчик обратной связи на сервомоторе? Свяжитесь с нашими менеджерами, это можно сделать несколькими способами.

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
