Ошибки и ремонт частотных преобразователей EKF в Учкудуке



Ремонт частотных преобразователей EKF

Ремонт частотных преобразователей EKF

Ремонт частотного преобразователя EKF, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя EKF имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя EKF в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей EKF в Учкудуке, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя EKF также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей EKF в сервисном центре

Ремонт частотных преобразователей EKF

Компания «Кернел» производитремонт частотных преобразователей EKF в Учкудуке с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как EKF. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей EKF в Учкудуке производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя EKF.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей EKF всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей EKF
EKF VECTOR-75 Basic VT75-0R7-3B; VT75-1R5-3B; VT75-2R2-3B; VT75-4R0-3B; VT75-5R5-3B; VT75-7R5-3B
EKF VECTOR-75 compact VT75с-0R4-1; VT75с-0R7-1; VT75с-1R5-1; VT75с-0R7-3; VT75с-1R5-3; VT75с-2R2-3
EKF VECTOR-PROxima VT100-0R4-1; VT100-0R4-1B; VT100-0R7-1; VT100-0R7-1B; VT100-1R5-1; VT100-1R5-1B; VT100-2R2-1B; VT100-0R7-3; VT100-0R7-3B; VT100-1R5-3; VT100-1R5-3B; VT100-2R2-3B; VT100-4R0-3B; VT100-5R5-3B; VT100-7R5-3B; VT100-011-3B; VT100-015-3B; VT100-018-3; VT100-022-3; VT100-030-3; VT100-037-3; VT100-045-3; VT100-055-3; VT100-075-3; VT100-090-3; VT100-110-3; VT100-132-3; VT100-160-3; VT100-185-3; VT100-200-3; VT100-220-3; VT100-250-3; VT100-280-3; VT100-315-3; VT100-355-3; VT100-400-3



В данной таблице присутствуют далеко не все частотные преобразователи EKF ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя EKF

Ремонт частотных преобразователей EKF

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, EKF и серию сервоприводов VECTOR-PROxima.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя EKF и их расшифровка.

Коды ошибок частотного преобразователя EKF EKF VECTOR-PROxima

Код ошибкиОшибка
0000 Нет ошибки.
0001 Резерв.
0002 Перегрузка по току при ускорении.
0003 Перегрузка по току при замедлении.
0004 Перегрузка по току при постоянной скорости.
0005 Перенапряжение при ускорении.
0006 Перенапряжение при замедлении.
0007 Перенапряжение при постоянной скорости.
0008 Перегрузка буферного регистра.
0009 Недостаточное напряжение.
000A Перегрузка преобразователя.
000B Перегрузка двигателя.
000C Резерв.
000D Обрыв фазы на выходе.
000E Перегрев модуля.
000F Внешняя неисправность.
0010 Ошибка связи.
0011 Ошибка контактора.
0012 Ошибка проверки тока.
0013 Ошибка автонастройки двигателя.
0014 Резерв.
0015 Ошибка чтения/записи параметров.
0016 Неисправность компонентов преобразователя.
0017 Короткое замыкание двигателя.
0018 Резерв.
0019 Резерв.
001A Достижение времени работы.
001B Пользовательская ошибка 1.
001C Пользовательская ошибка 2.
001D Достижение времени включенного.
001E Без нагрузки.
001F Потеря обратной связи PID при работе.
0028 Выход за лимит времени быстрого ограничения тока.
0029 Переключение двигателя при работе.
002A Чрезмерное отклонение скорости.
002B Завышенная скорость двигателя.



Документация

Руководство по эксплуатации преобразователя частоты EKF VECT0R-PROxima

Скачать PDF

Руководство по эксплуатации преобразователей частоты EKF VECTOR-75

Скачать PDF



Схемы подключения частотных преобразователей EKF

Схема подключения преобразователей частоты VECTOR-75 Basic Схема подключения преобразователей частоты VECTOR-75 compact

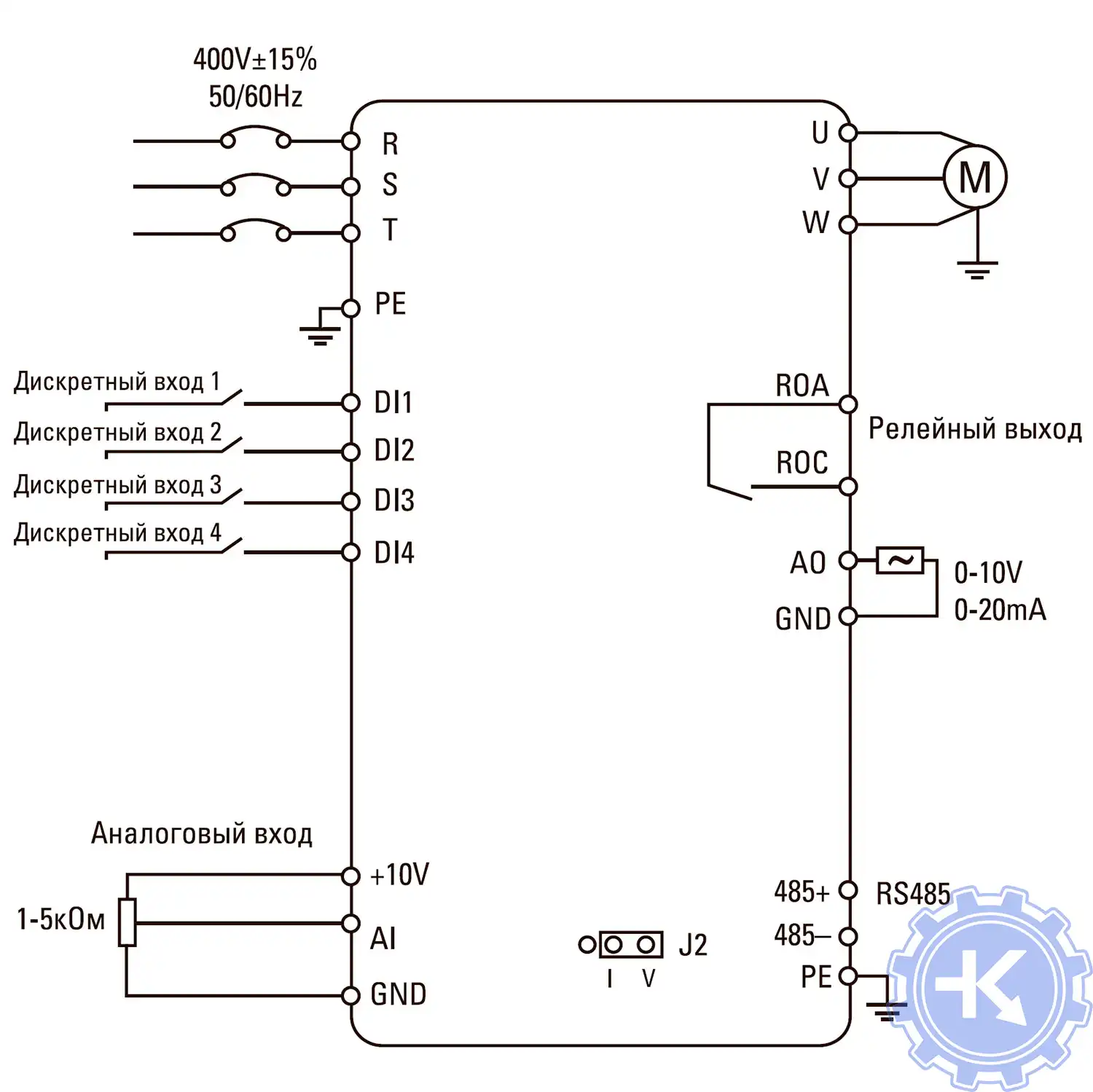

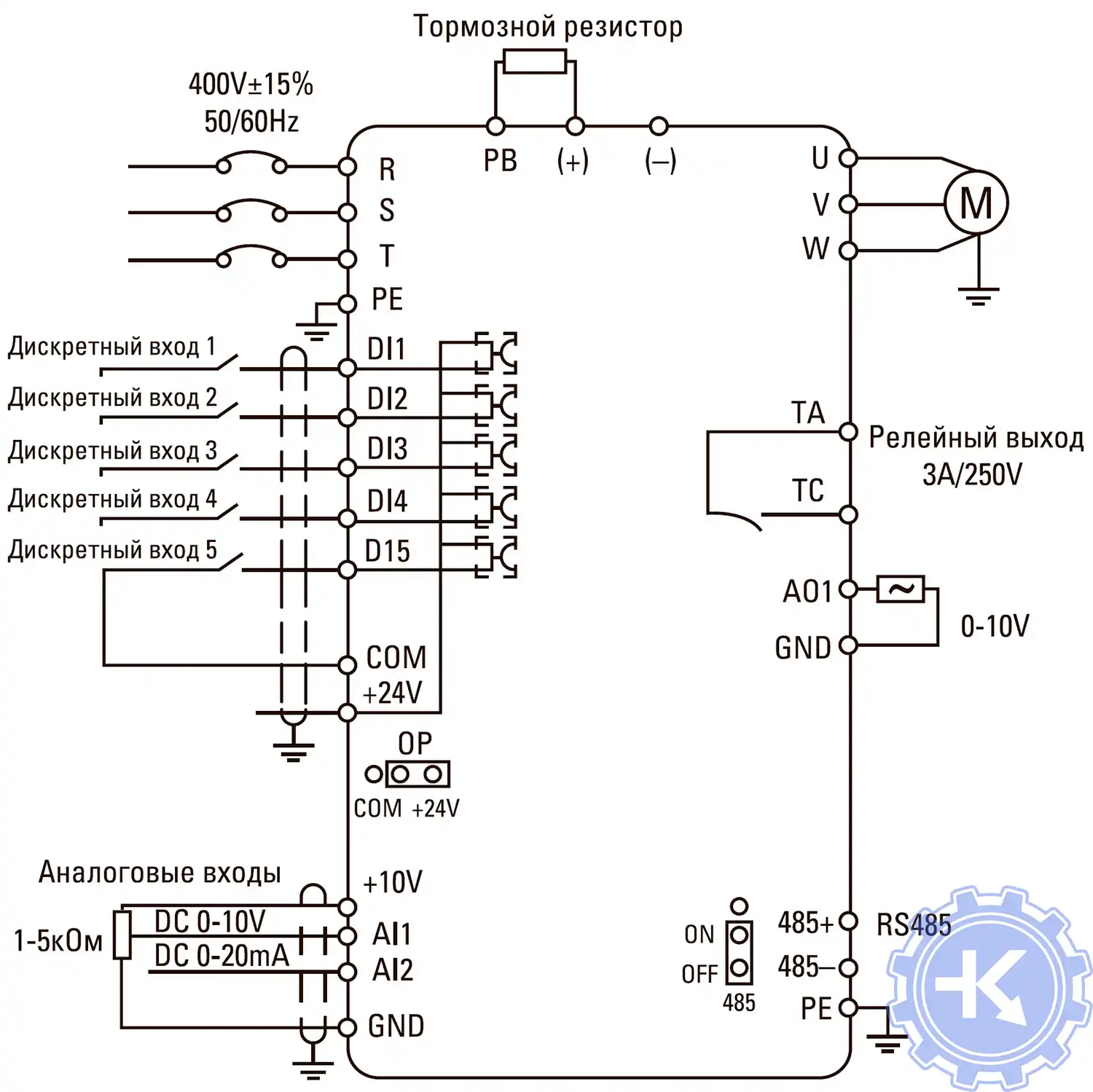

Схема подключения преобразователей частоты VECTOR-75 Basic

Схема подключения преобразователей частоты VECTOR-75 compact

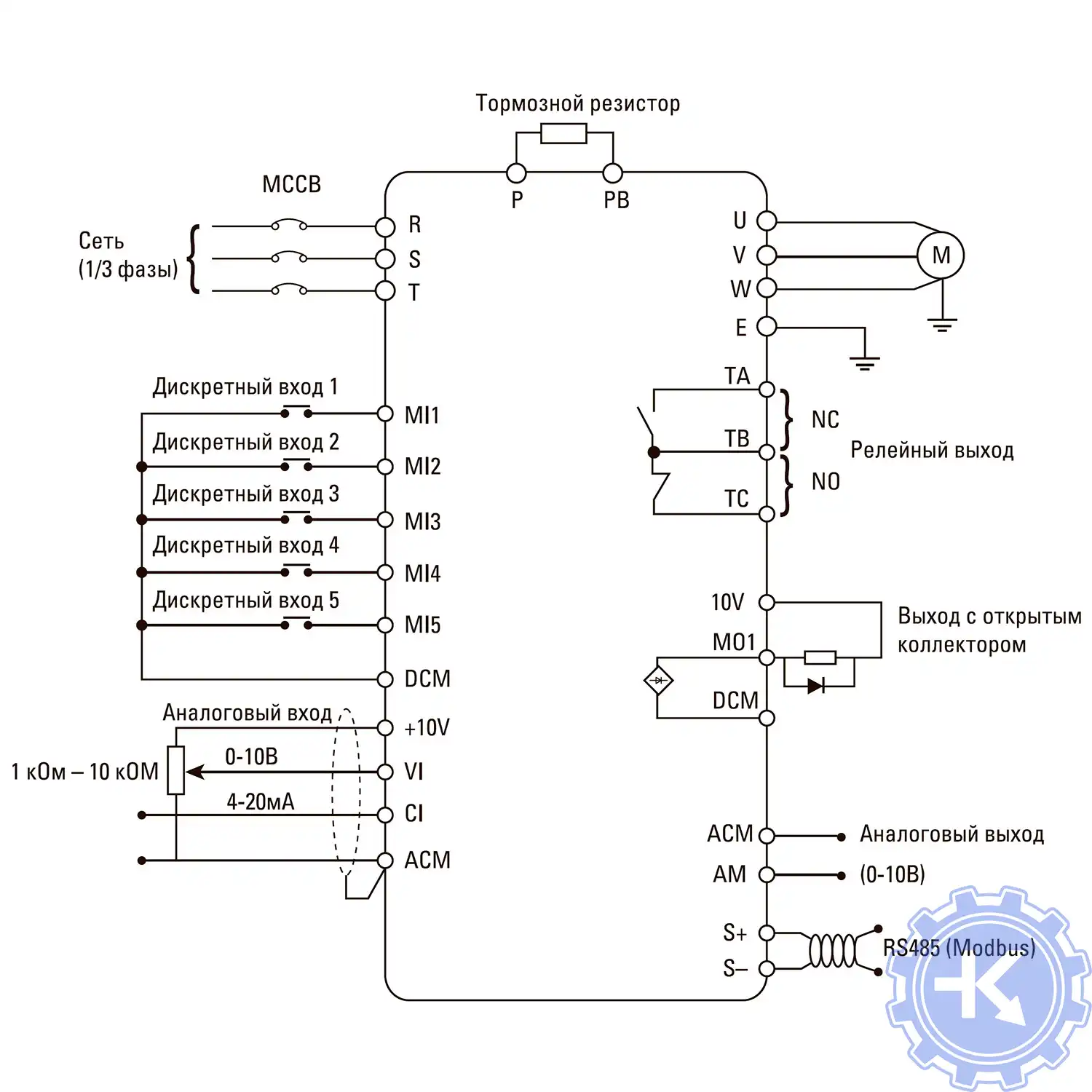

Схема подключения преобразователей частоты VECTOR100 PROxima от 0,4 до 2,2 кВт 04-Схема подключения преобразователей частоты VECTOR100 PROxima от 4 до 7,5 кВт

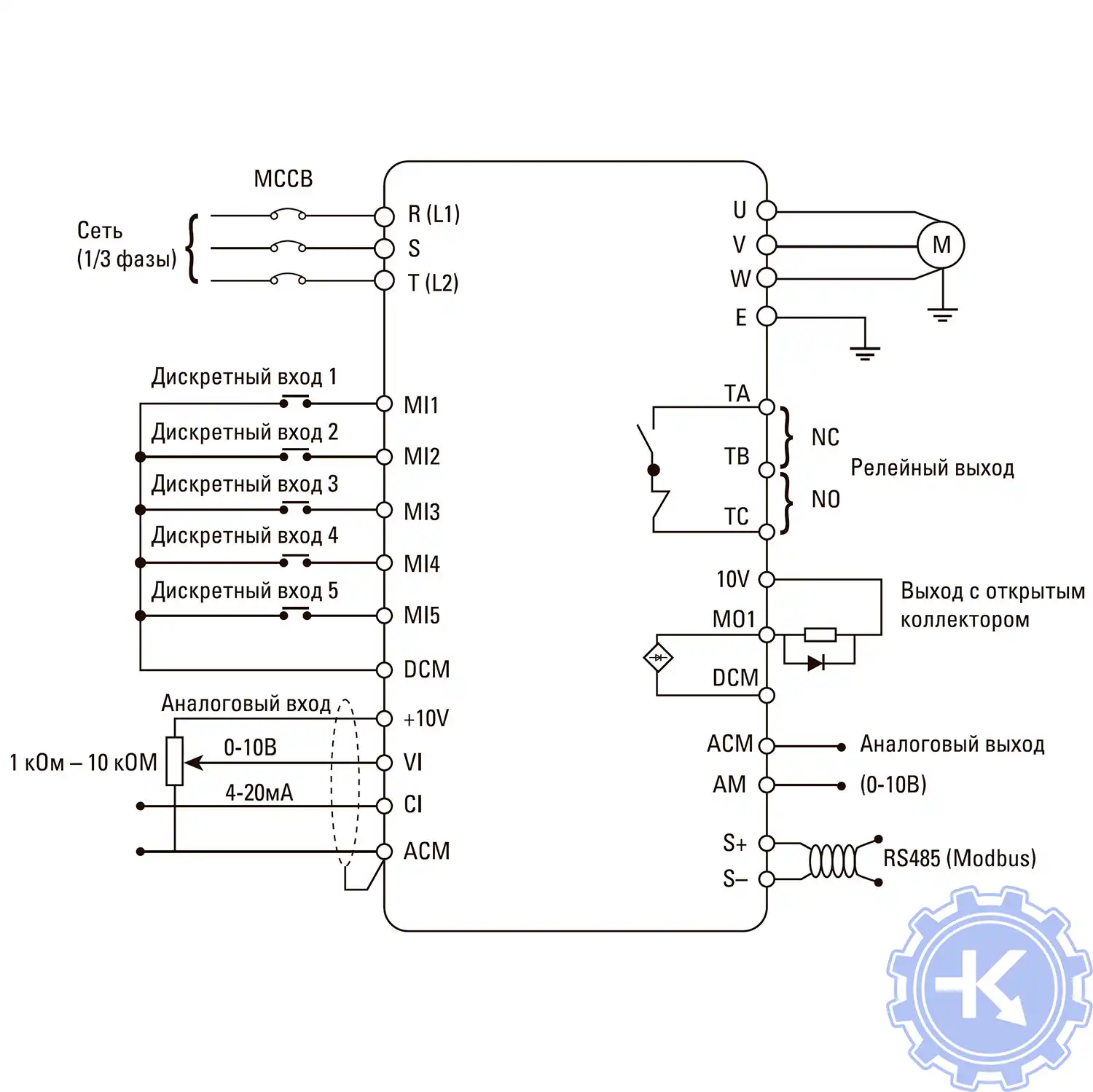

Схема подключения преобразователей частоты VECTOR100 PROxima от 0,4 до 2,2 кВт

Схема обычной проводки цепи безопасности OTIS OVF20

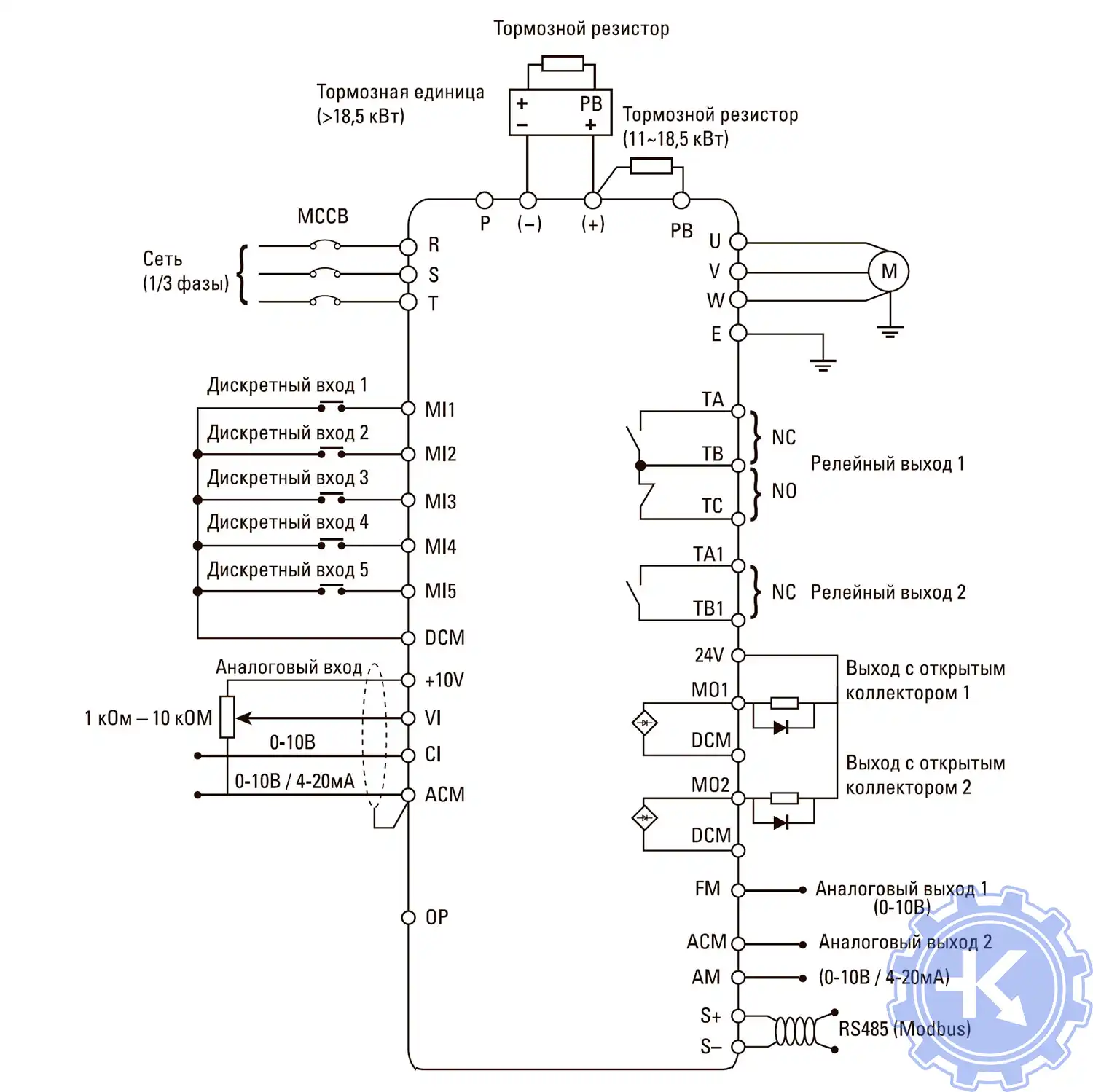

Схема подключения преобразователей частоты VECTOR100 PROxima от 11 кВт

Схема подключения преобразователей частоты VECTOR100 PROxima от 11 кВт



Ремонт частотных преобразователей EKF

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям EKF можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя EKF, программирование

Ремонт частотных преобразователей EKF

Настройка частотных преобразователей EKF (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей EKF.

  • Выбор режима управления приводом EKF (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей EKF
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем EKF вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей EKF приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть на официальном сайте EKF.
