Ошибки и ремонт частотных преобразователей INOVANCE в Ульяновске



Ремонт частотных преобразователей INOVANCE

Ремонт частотных преобразователей INOVANCE

Ремонт частотного преобразователя INOVANCE, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя INOVANCE имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя INOVANCE в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей INOVANCE в Ульяновске, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя INOVANCE также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей INOVANCE в сервисном центре

Ремонт частотных преобразователей INOVANCE

Компания «Кернел» производитремонт частотных преобразователей INOVANCE в Ульяновске с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как INOVANCE. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей INOVANCE в Ульяновске производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя INOVANCE.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей INOVANCE всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей INOVANCE
INOVANCE MD200 MD200S0.4B; MD200S0.75B; MD200S1.5B; MD200S2.2B; MD200T0.4B; MD200T0.75B; MD200T1.5B; MD200T2.2B; MD200T3.7B
INOVANCE MD280 MD280NS0.4GB; MD280NS0.7 GB; MD280NS1.5 GB; MD280NS2.2 GB; MD280NT0.7 GB; MD280NT1.5 GB; MD280NT2.2 GB; MD280NT3.7GB/5.5PB; MD280NT5.5GB/7.5PB; MD280NT7.5GB/11PB; MD280NT11GB/15PB; MD280NT15GB/18.5PB; MD280NT18.5G/22P; MD280NT22G/30P; MD280NT30G/37P; MD280NT37G/45P; MD280NT45G/55P; MD280NT55G/75P; MD280NT75G/90P; MD280NT90G/110P; MD280NT110G/132P; MD280NT132G/160P; MD280NT160G/200P; MD280NT200G/220P; MD280NT220G/250P; MD280NT250G/280P; MD280NT280G/315P; MD280NT315G/355P; MD280NT355G/400P; MD280NT400G/450P
INOVANCE MD290 MD290T0.4G/0.7PB; MD290T0.7G/1.1PB; MD290T1.1G/1.5PB; MD290T1.5G/2.2PB; MD290T2.2G/3.0PB; MD290T3.0G/3.7PB; MD290T3.7G/5.5PB; MD290T5.5G/7.5PB; MD290T7.5G/11PB; MD290T11G/15PB; MD290T15G/18.5PB; MD290T18.5G/22P; MD290T22G/30P; MD290T30G/37P; MD290T37G/45P; MD290T45G/55P; MD290T55G/75P; MD290T75G/90P; MD290T90G/110P; MD290T110G/132P; MD290T132G/160P; MD290T160G/200P; MD290T220P; MD290T250P; MD290T280P; MD290T315P; MD290T355P; MD290T400P; MD290T450P; MD290T500P; MD290T200G; MD290T220G; MD290T250G; MD290T280G; MD290T315G; MD290T355G; MD290T400G; MD290T450G
INOVANCE MD310 MD310T0.4B; MD310T0.7B; MD310T1.5B; MD310T2.2B; MD310T3.7B; MD310T5.5B; MD310T7.5B; MD310T11B; MD310T15B; MD310T18.5B
INOVANCE MD380 MDBUN; MDFB; MDRU; MD38IO1; MD38IO2; MD38TX1; MD38CAN1; MD38CAN2; MD38DP; MD38PC1; MD38PG1; MD38PG3; MD38PG4; MD38PG5; MDKE; MDKE4; MDCAB
INOVANCE MD500 MD500T0.4GB; MD500T0.7GB; MD500T1.1GB; MD500T1.5GB; MD500T2.2GB; MD500T3.0GB; MD500T3.7GB; MD500T5.5GB; MD500T7.5GB; MD500T11GB; MD500T15GB; MD500T18.5GB; MD500T22GB; MD500T30GB; MD500T37GB; MD500T45GB; MD500T55GB; MD500T75GB; MD500T90G; MD500T110G; MD500T132G; MD500T160G; MD500T200G; MD500T220G; MD500T250G; MD500T280G; MD500T315G; MD500T355G; MD500T400G; MD500T450G
INOVANCE MD800 MD800-1-4T1R8; MD800-1-4T3R4; MD800-1-4T4R8; MD800-1-4T5R5; MD800-1-4T9R5; MD800-1-4T13; MD800-1-4T17; MD800-1-4T1R8S; MD800-1-4T3R4S; MD800-1-4T4R8S; MD800-1-4T5R5S; MD800-1-4T9R5S; MD800-1-4T13S; MD800-1-4T17S; MD800-1-2T1R7; MD800-1-2T3; MD800-1-2T5; MD800-1-2T8; MD800-1-2T11; MD800-1-2T1R7S; MD800-1-2T3S; MD800-1-2T5S; MD800-1-2T8S; MD800-1-2T11S; MD800-0-4T12; MD800-0-4T22; MD800-0-4T41; MD800-0-4T12B; MD800-0-4T22B; MD800-0-4T41B; MD800-0-2S24; MD800-0-2S40; MD800-0-2S24B; MD800-0-2S40B
INOVANCE CS710 CS7104T0.4GB; CS7104T0.7GB; CS7104T1.1GB; CS7104T1.5GB; CS7104T2.2GB; CS7104T3.0GB; CS7104T3.7GB; CS7104T5.5GB; CS7104T7.5GB; CS7104T11GB; CS7104T15GB; CS7104T18.5G; CS7104T22GB; CS7104T30GB; CS71040T37GB; CS7104T45GB; CS7104T55GB; CS7104T75GB; CS7104T90G; CS7104T110G; CS7104T132G; CS7104T160G; CS7104T200G; CS7104T220G; CS7104T250G; CS7104T280G; CS7104T315G; CS7104T355G; CS7104T400G; CS7104T450G; CS7104T200G-L; CS7104T220G-L; CS7104T250G-L; CS7104T280G-L; CS7104T315G-L; CS7104T355G-L; CS7104T400G-L; CS7104T450G-L



В данной таблице присутствуют далеко не все частотные преобразователи INOVANCE ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя INOVANCE

Ремонт частотных преобразователей INOVANCE

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, INOVANCE и серию сервоприводов MD500.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя INOVANCE и их расшифровка.

Коды ошибок частотного преобразователя INOVANCE MD500

Код ошибкиОшибка
Err02 Максимальный ток во время разгона.
Err03 Максимальный ток во время торможения.
Err04 Максимальный ток при постоянной скорости.
Err05 Перенапряжение во время разгона.
Err06 Перенапряжение во время торможения.
Err07 Перенапряжение при постоянной скорости.
Err08 Неисправность зарядного сопротивления.
Err09 Минимальное напряжение.
Err10 Перегрузка привода.
Err11 Перегрузка двигателя.
Err12 Входная фаза потеряна.
Err13 Выходная фаза потеряна.
Err14 Перегрев IGBT модуля.
Err15 Внешняя ошибка.
Err16 Ошибка связи.
Err17 Неисправность контактора.
Err18 Ошибка измерения тока.
Err19 Ошибка авто-настройки двигателя.
Err20 Ошибка энкодера.
Err21 Ошибка чтения-записи EEPROM.
Err23 Короткое замыкание на землю.
Err26 Время работы достигло предела.
Err27 Ошибка 1, задаваемая пользователем.
Err28 Ошибка 2, задаваемая пользователем.
Err29 Время включения достигло предела.
Err30 Нагрузка потеряна.
Err31 Обратная связь ПИД потеряна во время работы.
Err40 Ограничение поимпульсного тока.
Err41 Переключение между двигателями во время работы.
Err42 Ошибка по скорости.
Err43 Превышение скорости двигателя.
Err45 Превышение температуры двигателя.
Err61 Перегрузка тормозного блока или резистора.
Err62 Короткое замыкание в цепи тормозного резистора.



Документация

Руководство по эксплуатации преобразователя частоты INOVANCE MD200

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE MD280

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE MD290

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE MD310

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE MD380

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE MD500

Скачать PDF

Руководство по эксплуатации преобразователей частоты INOVANCE CS710

Скачать PDF



Схемы подключения частотных преобразователей INOVANCE

Схема подключения преобразователей частоты INOVANCE MD200XXX Схема подключения преобразователей частоты INOVANCE MD200XXX-NC

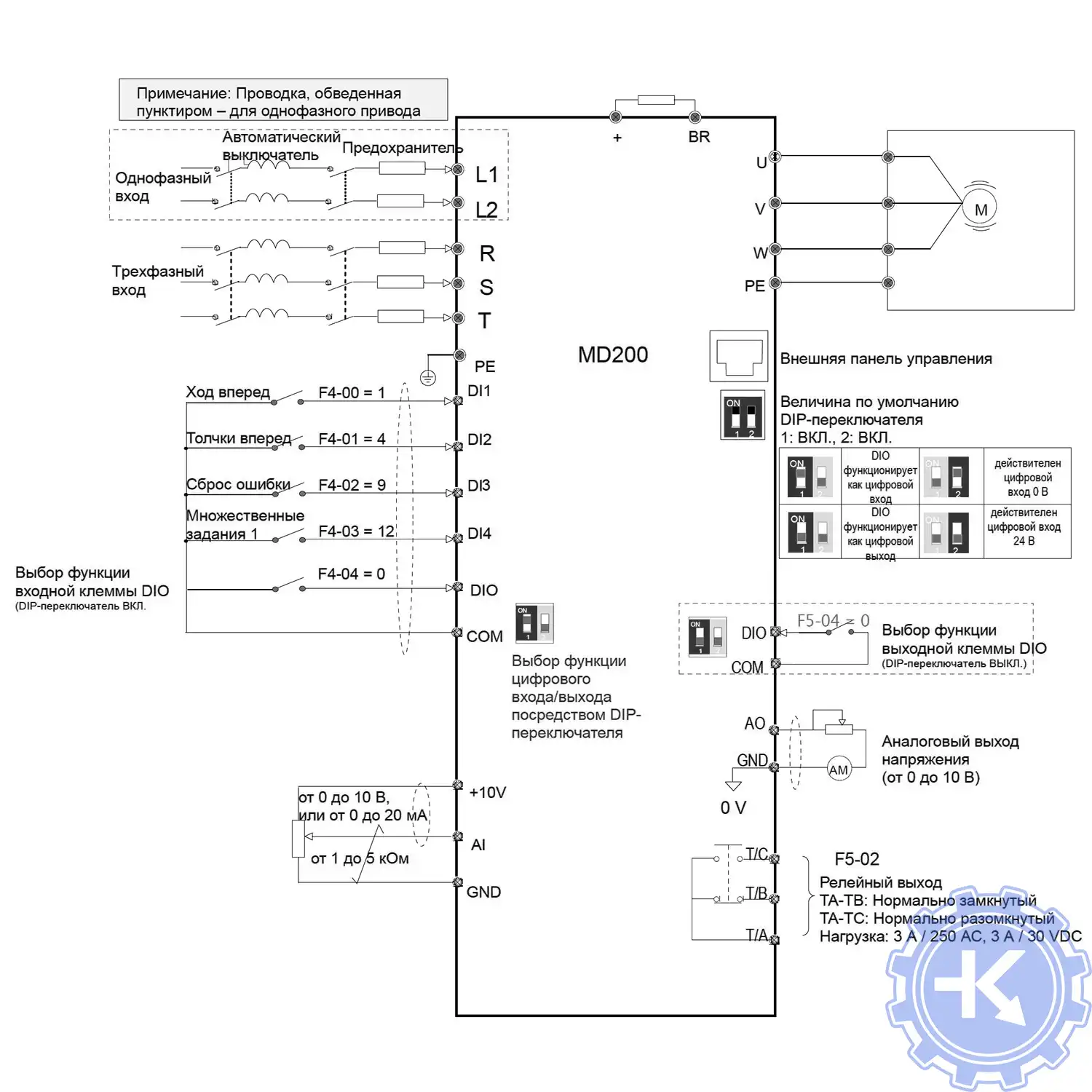

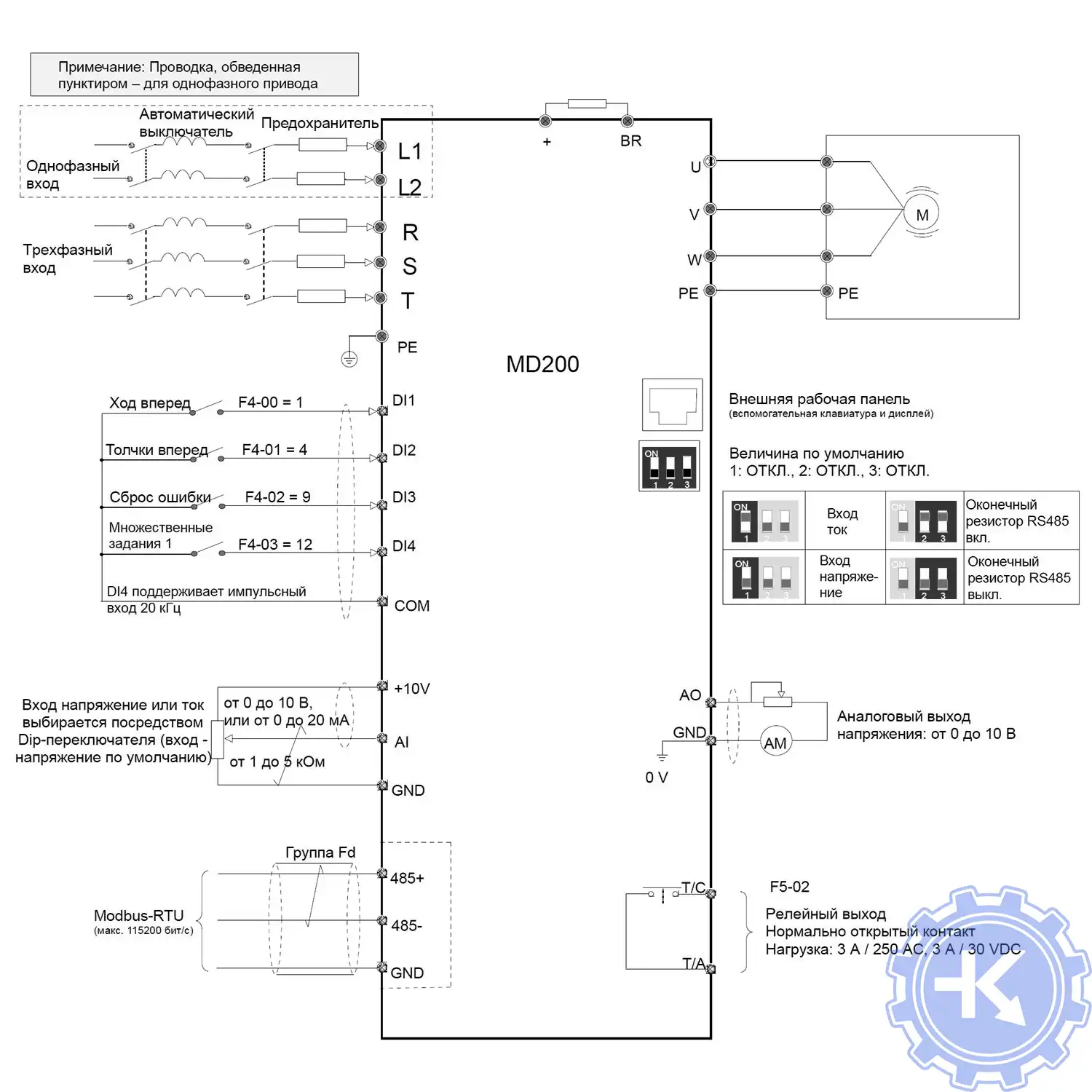

Схема подключения преобразователей частоты INOVANCE MD200XXX

Схема подключения преобразователей частоты INOVANCE MD200XXX-NC

Схема подключения преобразователей частоты INOVANCE MD310 Схема подключения преобразователей частоты INOVANCE MD380

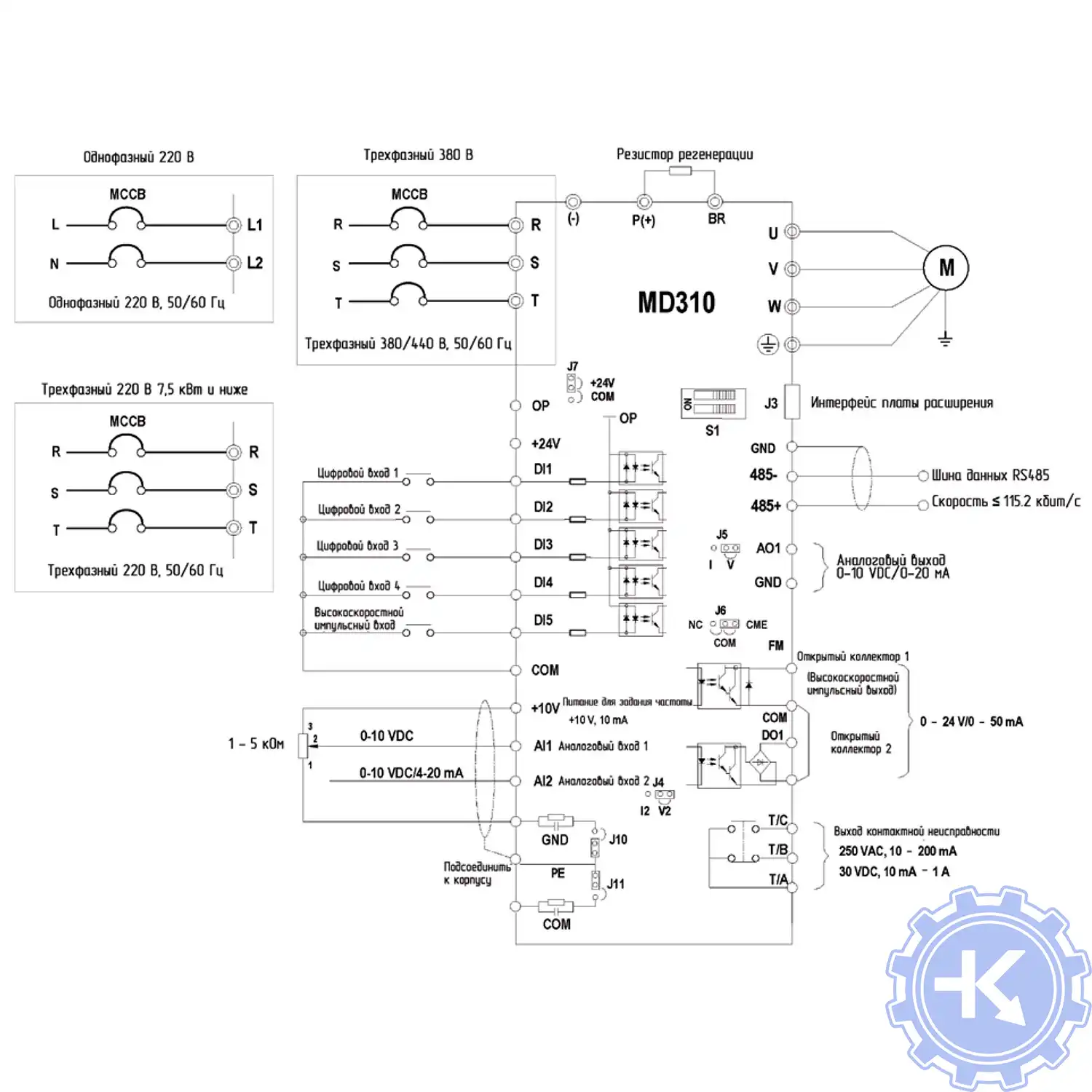

Схема подключения преобразователей частоты INOVANCE MD310

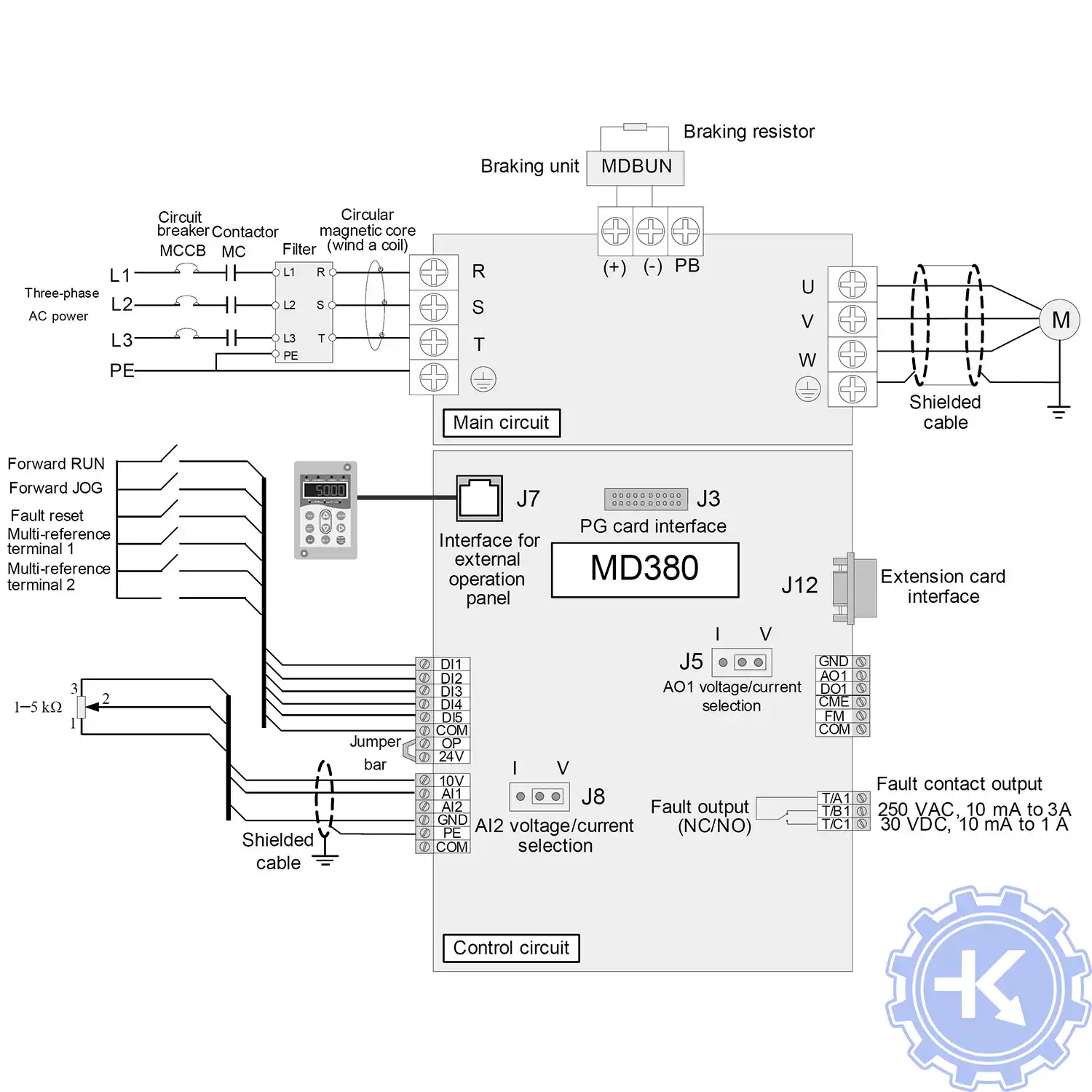

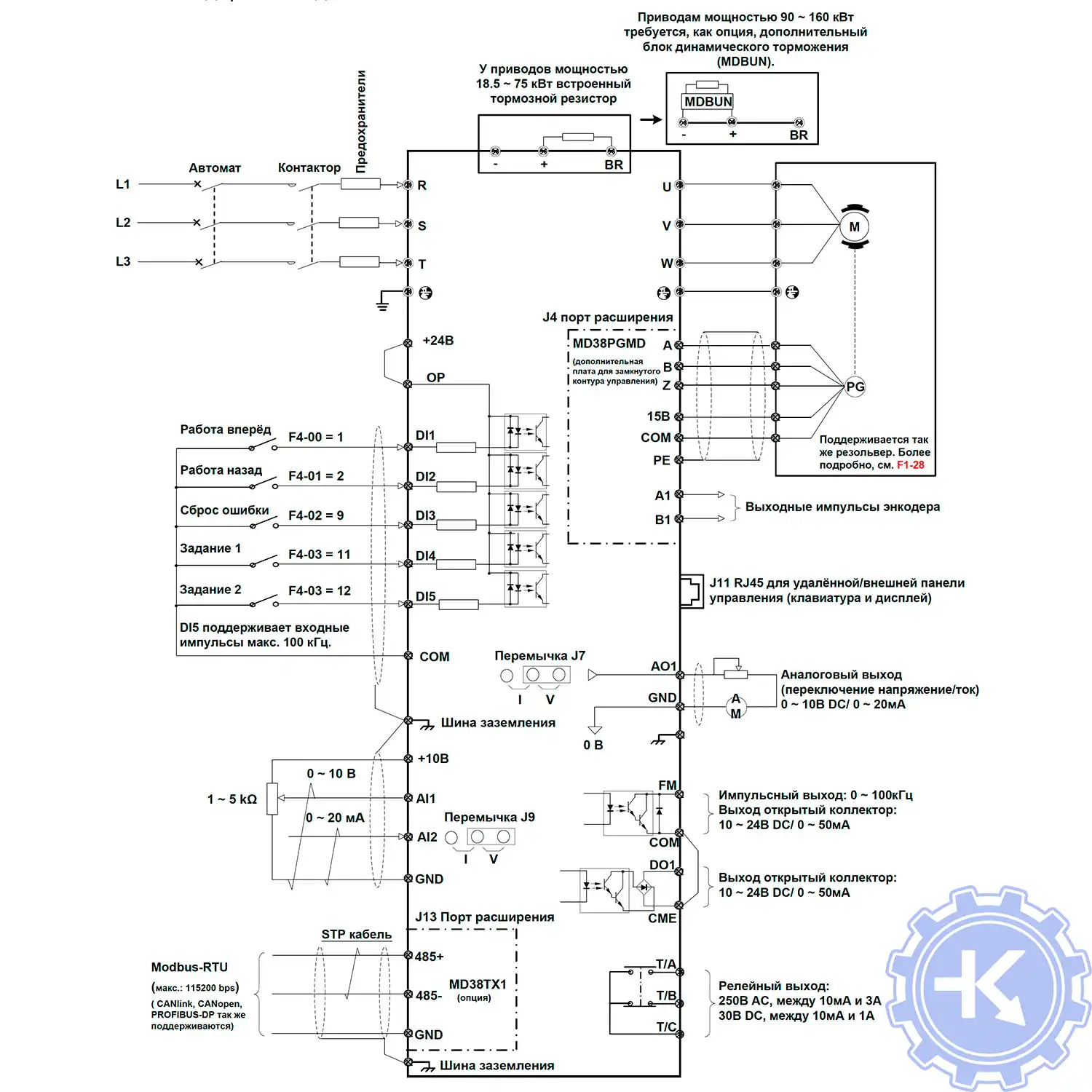

Схема подключения преобразователей частоты INOVANCE MD380

Схема подключения преобразователей частоты INOVANCE MD500

Схема подключения преобразователей частоты INOVANCE MD500



Ремонт частотных преобразователей INOVANCE

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям INOVANCE можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя INOVANCE, программирование

Ремонт частотных преобразователей INOVANCE

Настройка частотных преобразователей INOVANCE (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей INOVANCE.

  • Выбор режима управления приводом INOVANCE (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей INOVANCE
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем INOVANCE вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей INOVANCE приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть на официальном сайте INOVANCE.
