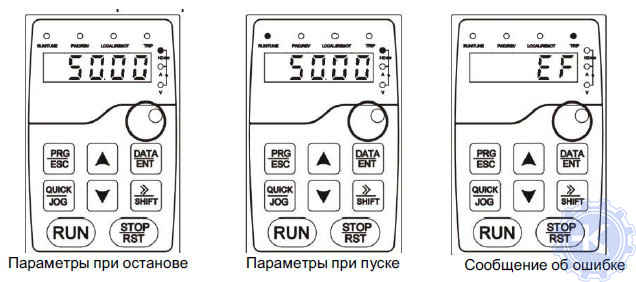

Код ошибки

Тип ошибки

Возможная причина

Способ устранения

OUt1

IGBT

Ошибка фазы - U

• Время разгона слишком мало.
• Неисправность GBT.
• Нет контакта при подключении кабеля.
• Заземление отсутствует.

• Увеличьте время разгона АСС.
• Замените модуль IGBT.
• Проверьте подключения.
• Осмотрите внешнее оборудование и устраните неисправности.

OUt2

IGBT

Ошибка фазы - V

OUt3

IGBT

Ошибка фазы - W

OC1

Сверхток при разгоне

• Время разгона или торможения слишком большое.
• Напряжение сети велико.
• Мощность ПЧ слишком мала.
• Переходные процессы нагрузки или неисправность.
• Короткое замыкание на землю или потеря фазы
• Внешнее вмешательство.

• Увеличить время разгона
• Проверьте напряжение питания
• Выберите ПЧ с большей мощностью
• Проверьте нагрузку и наличие короткого замыкания.
• Проверьте конфигурацию выхода.
• Проверить, если есть сильные помехи.

OC2

Сверхток при торможении

OC3

Сверхток при постоянной скорости

OV1

Повышенное напряжение при разгоне

• Входное напряжение не соответствует параметрам ПЧ.
• Существует большая энергия торможения (генерация).

• Проверьте входное напряжение
• Проверьте время разгона/торможения

OV2

Повышенное напряжение при торможении

OV3

Повышенное напряжение при постоянной скорости

UV

Пониженное напряжение

DC - шины

• Напряжение питания слишком низкое.

• Проверьте входное напряжение

OL1

Перегрузка двигателя

• Напряжение питания слишком низкое.
• Неверный параметр, номинальный ток двигателя.
• Большая нагрузка на двигатель.

• Проверьте входное напряжение
• Установите правильный ток двигателя
• Проверьте нагрузку

OL2

Перегрузка ПЧ

• Разгон слишком быстрый
• Заклинивание двигателя
• Напряжение питания слишком низкое.
• Нагрузка слишком велика.
• Долгая работа на низкой скорости при векторном управлении

• Увеличьте время разгона
• Избегайте перегрузки после останова.
• Проверьте входное напряжение и мощность двигателя
• Выберете ПЧ большей мощности.
• Проверьте правильность выбора двигателя.

OL3

Электрическая перегрузка

• Предварительная сигнализация перегрузки согласно заданному параметру

• Проверьте нагрузку и точку предупредительной перегрузки.

SPI

Потеря входных фаз

• Потеря фазы или колебания напряжения входных фаз R, S, T

• Проверьте входное напряжение
• Проверьте правильность монтажа

SPO

Потеря выходных фаз

• Потеря выходных фаз U, V, W (ассиметричная нагрузка)

• Проверьте выход ПЧ
• Проверьте кабель и двигатель

OH1

Перегрев выпрямителя

• Затор в вентиляционном канале или повреждение вентилятора
• Температура окружающей среды слишком высока.
• Слишком большое время запуска.

• Обратитесь к решению по сверхтоку, см. ОС1, ОС2, ОС3
• Проверьте воздуховод или замените вентилятор
• Уменьшите температуру окружающей среды
• Проверить и восстановить воздухообмен
• Проверьте мощность нагрузки
• Замените модуль IGBT
• Проверить плату управления

OH2

Перегрев IGBT

EF

Внешняя неисправность

• Клемма SIn
• Внешняя неисправность

• Проверьте состояние внешних клемм

CE

Ошибка связи

• Неправильная скорость в бодах.
• Неисправность в кабеле связи.
• Неправильный адрес сообщения.
• Сильные помехи в связи.

• Установить правильную скорость
• Проверьте кабель связи
• Установить правильный адрес связи.
• Замените кабель или улучшите защиту от помех.

ItE

Ошибка при обнаружении тока

• Неправильное подключение платы управления
• Отсутствует вспомогательное напряжение
• Неисправность датчиков тока
• Неправильное измерение схемы.

• Проверьте разъем
• Проверьте датчики
• Проверьте плату управления

tE

Ошибка автонастройки

• Мощность двигателя не соответствует мощности ПЧ
• Параметры двигателя неверны.
• Большая разница между параметрами автонастройки и стандартными параметрами
• Время автонастройки вышло

• Установите параметры с шильдика двигателя
• Уменьшите нагрузку двигателя и повторите автонастройку
• Проверьте соединение двигателя и параметры.
• Проверьте, что верхний предел частоты выше 2/3 номинальной частоты.

EEP

Ошибка EEPROM

• Ошибка контроля записи и чтения параметров
• Неисправность EEPROM

• Нажмите STOP/RST для сброса
• Замените панель управления

PIDE

Ошибка обратной связи

PID

• Обратная связь PID отключена
• Обрыв источника обратной связи PID

• Проверить сигнал обратной связи PID
• Проверьте источник обратной связи
• PID

bCE

Неисправен тормозной модуль

• Неисправность тормозной цепи или обрыв тормозных кабелей
• Недостаточно мощности внешнего тормозного резистора

• Проверьте тормозной блок и замените тормозные кабели
• Увеличить мощность тормозного резистора

ETH1

Ошибка Короткое замыкание 1

• Короткое замыкание выхода ПЧ на землю.
• Ошибка в цепи обнаружения тока.

• Проверьте подключение двигателя
• Проверьте датчики тока
• Замените плату управления

ETH2

Ошибка Короткое замыкание 2

• Короткое замыкание выхода ПЧ на землю.
• Ошибка в цепи обнаружения тока.

• Проверьте подключение двигателя
• Проверьте датчики тока
• Замените плату управления

dEu

Ошибка Отклонение скорости

• Слишком большая нагрузка.

• Проверьте нагрузку. Увеличить время обнаружения.
• Проверить, что все параметры управления нормальны.

STo

Ошибка Несогласованность

• Параметры управления не установлены для синхронных двигателей.
• Параметры автонастройки не подходят.
• ПЧ не подключен к двигателю.

• Проверьте нагрузку
• Проверьте правильность установки параметров управления.
• Увеличьте время обнаружения несогласованности.

END

Время достигло заводской настройки

• Фактическое время работы ПЧ превышает внутренний параметр времени работы.

• Запросите поставщика и настройте заново продолжительность работы.

PCE

Сбой связи с панелью управления

• Обрыв проводов, подключаемых к панели управления.
• Провода слишком длинные и подвержены помехам.
• Существует неисправность цепи в клавиатуре и основной плате.

• Проверьте провода панели управления.
• Проверить окружающую среду и устраните источник помех.
• Проверьте оборудование и запросите проведение сервисного обслуживания.

DNE

Ошибка загрузки параметров

• Обрыв проводов, подключаемых к панели управления.
• Провода слишком длинные и подвержены помехам.
• Ошибка хранения данных в панели управления.

• Проверьте провода панели управления и убедитесь, есть ли ошибка.
• Проверьте оборудование и запросите проведение сервисного обслуживания.
• Повторно загрузите данные в панель управления. В случае повтора обратитесь в сервисную службу компании INVT

LL

Ошибка Электронная недогрузка

• ПЧ сообщает о предварительном сигнале по недогрузке, согласно установленным значениям.

• Проверьте нагрузку и недогрузку в предупредительной точке.

E-DP

Ошибка связи по протоколу Profibus

• Коммуникационный адрес не правильный.
• Нет согласующего резистора
• Файлы задания остановлены, нет звука GSD

• Проверьте настройки связи

E-NET

Ошибка связи по протоколу Ethernet

• Ethernet- адрес задан неправильно.
• Не выбраны кабели Ethernet.
• Сильные помехи от окружающей среды.

• Проверьте параметры.
• Проверьте выбор средств коммуникации.
• Проверить окружающую среду.

E-CAN

Ошибка связи по протоколу CAN

• Нет звука при подключении
• Нет согласующего резистора
• Сообщение не равномерно

• Проверьте подключение
• Установите согласующий резистор
• Не соответствующая скорость передачи данных

Периодичность обслуживания

Сервисная операция

По необходимости

• Чистка радиатора охлаждения

Регулярно

• Проверка моментов затяжки клемм ввода/вывода

12 месяцев (если привод хранится)

• Зарядка конденсаторов

6 – 24 месяца (в зависимости от условий эксплуатации)

• Проверка состояния клемм I/O и силовых клемм
• Чистка канала охлаждения
• Проверка состояния вентилятора охлаждения, проверка наличия коррозии на клеммах ввода/вывода, шинах звена постоянного тока и других поверхностях
• Проверка состояния фильтров дверей при установке привода в шкаф

5 – 7 лет

• Замена вентиляторов охлаждения:
• Основного вентилятора
• Вентилятора охлаждения шкафа

5 – 10 лет

• Замена конденсаторов звена постоянного тока

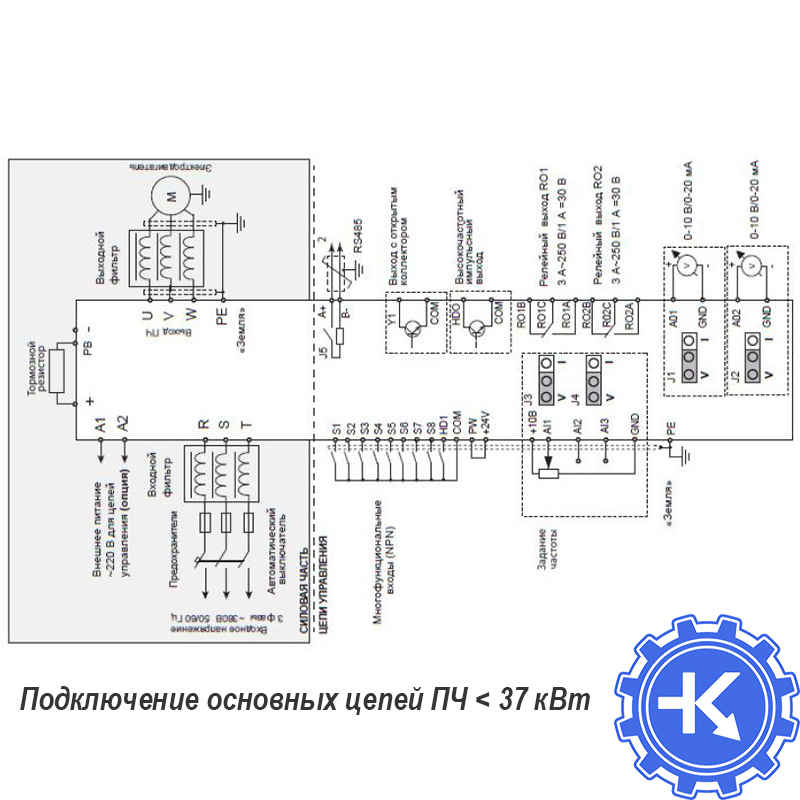

Подключение основных цепей ПЧ < 37 кВт

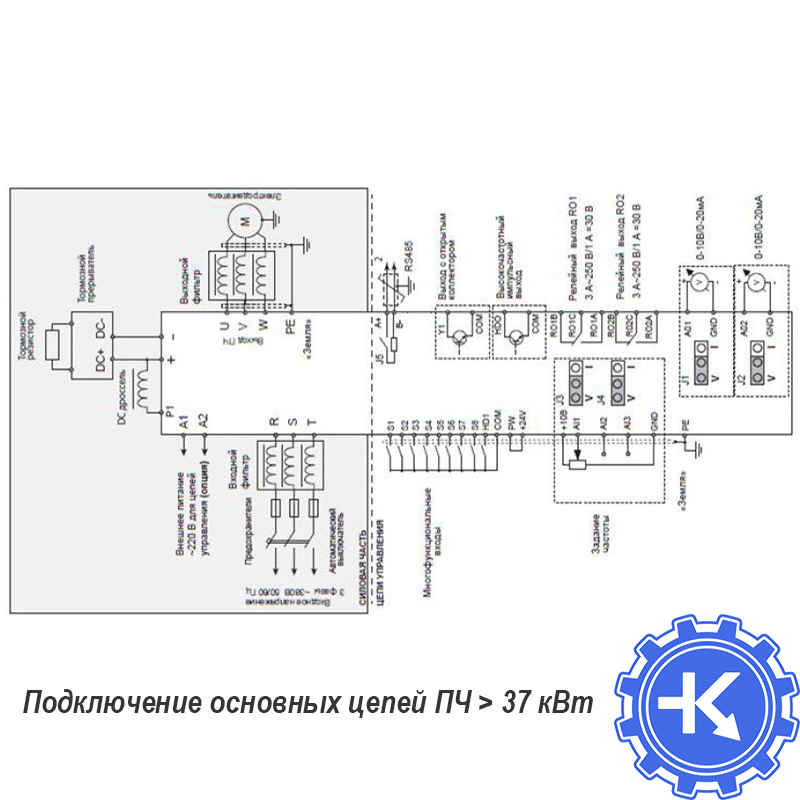

Подключение основных цепей ПЧ > 37 кВт
