Резольвер - распиновка, подключение

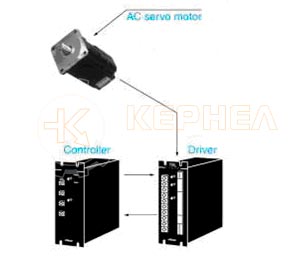

сигналы резольвераРезольверы применяются на производственном оборудовании, где необходимо точное измерение углового перемещения и скорости. Примером такого применения является сервопривод, который управляет работой серводвигателя на промышленном оборудовании. Резольвер используется в серводвигателях и выполняет несколько функций:

  • датчика положения ротора
  • тахогенератора
  • энкодера.

РезольверКонечно же, сам по себе резольвер не интеллектуальное устройство и выдает только аналоговые сигналы. Однако сервопривод, используя сигналы резольвера, может получить необходимые сигналы методом вычислений.

Серводвигатель вращается с очень точной скоростью. Точное перемещение сервомотора обеспечивается работой подключённого резольвера.

Обычно резольвер встраивается внутри наружного кожуха серводвигателя со стороны задней крышки подшипника, либо возможна отдельная установка от серводвигателя. Установка внешнего резольвера встречается очень редко.

Резольвер - это оборудование, работающее на электрической энергии переменного тока, необходимое чтобы получать электрическое напряжение, используя угловое положение его ротора.

Подключение резольвера, распиновка

Подключение резольвера к каждому определенному двигателю индивидуально. Распиновка резольвера далеко не всегда указывается в технической документации именно по этой причине. Подключением резольвера обычно занимаются специалисты сервисных центров имеющие специальное техническое образование. Каждая компания занимающаяся подключением и настройкой резольверов на серводвигателе, за годы работы накапливает огромную базу по распиновке резольверов и конечно не будет ими ни с кем делится. Мы делаем исключение и предлагаем распиновку резольвера для серводвигателей Siemens серии 1FK6 и 1FK7.

К слову хочу заметить, одна и та же распиновка резольвера может обозначатся разными значениями и символами, что мы и покажем на наглядном примере.

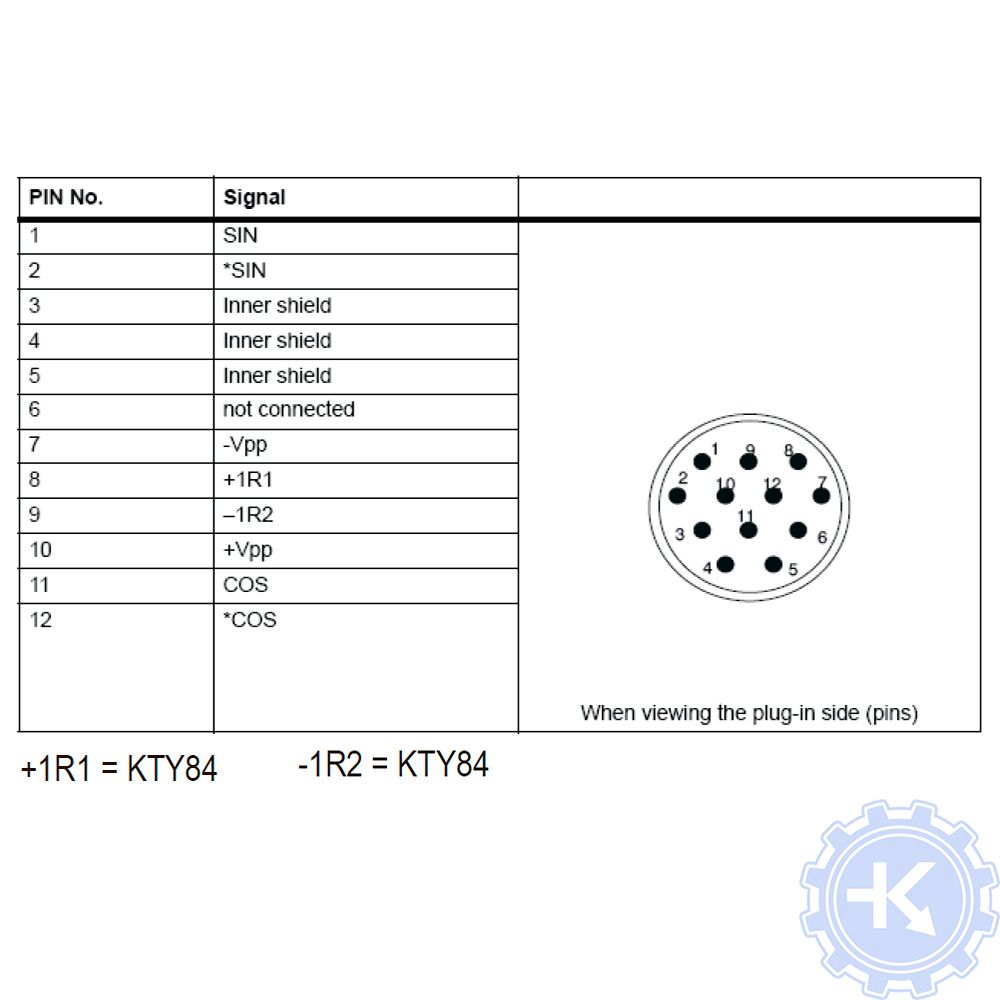

Распиновка резольвера (подключение) к серводвигателям Siemens 1FK6 и 1FK7 - Вариант подключения резольвера 1

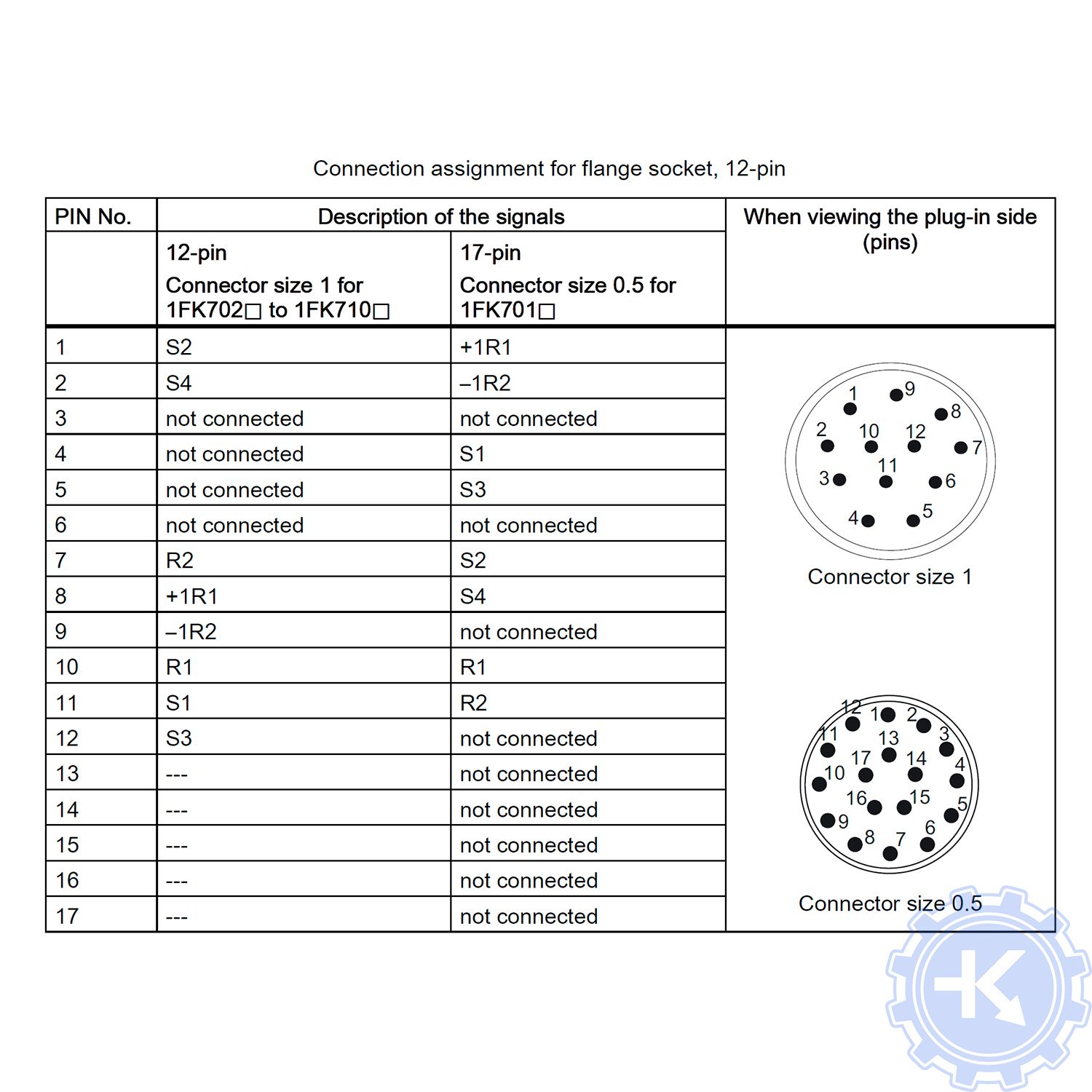

Распиновка резольвера (подключение) к серводвигателям Siemens 1FK6 и 1FK7 - Вариант подключения резольвера 2

Распиновка резольвера (подключение) к серводвигателям Siemens 1FK6 и 1FK7 - Вариант подключения резольвера 1

Распиновка резольвера (подключение) к серводвигателям Siemens 1FK6 и 1FK7 - Вариант подключения резольвера 2
