Ремонт контроллеров SIENENS SIMATIC S7 400 в Бишкеке, ошибки

Ремонт контроллера SIENENS SIMATIC S7 400

Ремонт контроллеров SIMATIC S7 400Аббревиатура ПЛК расшифровывается как Программируемый Логический Контроллер, и представляет из себя сложный электронный прибор с программируемой логикой, призванный управлять производственными системами автоматизации. Ремонт контроллера SIENENS SIMATIC S7 400 в Бишкеке, как и его программирование требует не только профессионального подхода, но и специального оборудования.

Программируемый контроллер SIENENS SIMATIC S7 400 в большей своей массе встречается на производствах с агрессивными рабочими средами, такими как грязь, пыль, вибрация, большие температурные перепады. С одной стороны, ПЛК единственное решение, так как другое оборудование просто не сможет работать в таких условиях. С другой стороны, все перечисленные факторы рано или поздно приведут к поломке контроллера.

S7 400 является идеальным решением для работы в промышленных условиях благодаря высокой степени электромагнитной совместимости, высокой устойчивости к вибрационным и ударным нагрузкам.

PLC относится к сложной промышленной электронике, а это говорит о том, что провести ремонт SIENENS SIMATIC S7 400 своими силами даже не говоря про качество его выполнения просто нереально. Качественный ремонт контроллера SIENENS SIMATIC S7 400 в Бишкеке возможен исключительно в специализированном сервисном центре, который не только оснащен по последнему слову техники, но и имеет в штате высококвалифицированных специалистов с богатым опытом работы по ремонту сложнейшей промышленной электроники.

Ошибки SIENENS SIMATIC S7 400

Ошибки контроллеров SIMATIC S7 400Большое количество модулей программируемого контроллера S7-300 оснащено набором встроенных интеллектуальных функций, существенно упрощающих эксплуатацию системы управления:

  • Мониторинг сбора сигналов (диагностика).
  • Мониторинг сигналов аппаратных прерываний.

Диагностика используется для определения работоспособности модулей ввода-вывода дискретных и аналоговых сигналов. Для передачи диагностической информации применяются маскируемые и немаскируемые сообщения:

  • Маскируемые диагностические сообщения могут пересылаться только в том случае, если это разрешено соответствующими параметрами настройки.
  • Немаскируемые диагностические сообщения, пересылка которых производится независимо от соответствующих параметров настройки.
  • Ошибки контроллеров SIMATIC S7 400

Диагностика SIENENS SIMATIC S7 400

Если диагностическое сообщение готово к передаче (например, сообщение об отсутствии напряжения питания датчика), то модуль генерирует диагностическое прерывание (для маскируемых сообщений только в случае определения параметров разрешения передачи).

Центральный процессор прерывает выполнение программы пользователя или задач с более низким приоритетом и вызывает соответствующий организационный блок (OB 82). В зависимости от типа модуля диагностические сообщения могут носить различный характер.

Ниже приведены ошибки программируемого логического контроллера SIENENS SIMATIC S7 400 и возможные причины их возникновения.

ОшибкаВозможная причина ошибки

Модули ввода-вывода дискретных сигналов

Отсутствует напряжение питания датчика

Перегрузка в цепи питания датчика. Короткое замыкание на клемму M.

Отсутствует внешнее вспомогательное напряжение.

Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля.

Отсутствует внутреннее вспомогательное напряжение.

Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля.

Перегорание предохранителя.

Перегорел внутренний предохранитель модуля.

Ошибочный параметр.

В модуль передан один или несколько ошибочных параметров настройки.

Срабатывание сторожевого таймера.

Периодическое воздействие сильных электромагнитных полей.

Неисправность модуля.

Отказ EPROM

Периодическое воздействие сильных электромагнитных полей.

Неисправность модуля.

Отказ RAM

Периодическое воздействие сильных электромагнитных полей.

Неисправность модуля.

Потеря аппаратного прерывания

Сигналы прерывания следуют с такой частотой, что центральный процессор не успевает их обрабатывать

Модули ввода аналоговых сигналов

Отсутствует внешнее напряжение питания

Отсутствует напряжение на клемме L+ фронтального соединителя модуля.

Ошибка конфигурации/ настройки

В модуль загружен один или несколько ошибочных параметров настройки.

Не допустимое значение синфазного сигнала

Разность потенциалов UCM между входами (M-) общей точкой (MANA) слишком высока.

Обрыв цепи

Слишком высокое сопротивление цепи подключения датчика.

Обрыв провода между датчиком и модулем.

Канал не подключен (разомкнут).

Антипереполнение

Входное напряжение ниже допустимого предела. Возможные причины: в цепях 4…20мА, 1…5В: -

неправильная полярность подключения датчика или неправильно выбран предел измерения;

для других диапазонов измерения - неправильно выбран предел измерения.

Переполнение

Входная величина превышает верхний допустимый предел измерения.

Модули вывода аналоговых сигналов

Отсутствует внешнее напряжение питания нагрузки

Отсутствует напряжение на клемме L+ фронтального соединителя модуля.

Ошибка конфигурации/ настройки

В модуль загружен один или несколько ошибочных параметров настройки.

Короткое замыкание на землю

Перегрузка выхода.

Короткое замыкание вывода QV на MANA

Обрыв цепи

Слишком высокое сопротивление цепи подключения исполнительного устройства.

Обрыв линии между модулем и исполнительным устройством.

Канал не подключен (разомкнут).

Отсутствует внешнее напряжение питания нагрузки

Отсутствует напряжение на клемме L+ фронтального соединителя модуля.

Скачать руководство пользователя SIENENS SIMATIC S7 400 manual.PDF

Ремонт контроллера SIENENS SIMATIC S7 400 в сервисном центре

Ремонт контроллеров SIMATIC S7 400Компания «Кернел» предлагает выполнить качественный ремонт контроллера SIENENS SIMATIC S7 400 в сжатые сроки и по выгодным расценкам. Ремонт контроллера SIENENS SIMATIC S7 400 значительно сэкономит бюджет, цена вопроса составит 20% - 40% от стоимости нового блока. Если брать в учет стоимость ПЛК, вы увидите очевидную разницу, которая измеряется в денежном эквиваленте.

Именно поэтому наш сервисный центр предлагает такие услуги, как ремонт контроллера SIENENS SIMATIC S7 400 в Бишкеке. Зачем платить больше если ваш контроллер PLC будет работать не хуже нового, а сэкономленные средства можно пустить на развитие производства.

Наши специалисты выполняют не только ремонт контроллеров S7 400, но и ремонт контроллеров различных производителей и типов, таких как:

  • Ремонт контроллеров на основе простейших микропроцессоров;
  • Ремонт интеллектуальных – программируемых контроллеров;
  • Ремонт встраиваемых, электронных контроллеров;
  • Ремонт стандартных - типовых контроллеров;

На ряду с контроллерами, специалисты нашего сервисного центра выполняют ремонт модулей SIENENS SIMATIC S7 400:

Ремонт контроллеров SIMATIC S7 400

  • Модули скоростного счета;
  • Модули позиционирования с ускоренной подачей рабочего органа;
  • Модули позиционирования шаговых двигателей;
  • Модули позиционирования серводвигателей;
  • Модули позиционирования и управления перемещением;
  • Модули обслуживания ультразвуковых датчиков положения;
  • Модули обслуживания синхронно-последовательных (SSI) датчиков абсолютного перемещения;
  • Модули электронных командоконтроллеров;
  • Модули для систем числового программного управления;
  • Модули автоматического регулирования.

За два десятилетия существования сервисного центра нашими специалистами было успешно проведено множество сложнейших ремонтов промышленной электроники в том числе и ремонт контроллеров SIENENS SIMATIC S7 400 с каждым разом поднимая квалификацию наших инженеров.

Заказав ремонт контроллера SIENENS SIMATIC S7 400 в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно это связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный контроллер в сервисный центр.

Программирование SIENENS SIMATIC S7400

Программирование контроллеров SIMATIC S7 400Богатый выбор типов центральных процессоров контроллера SIMATIC S7400 различной производительности, а также широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации.

Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, можно расширить функционал контроллера путем установки дополнительных наборов модулей.

Конфигурирование и программирование встроенных технологических функций выполняется с помощью опционального программного обеспечения S7-Technology. Это программное обеспечение интегрируется в среду STEP 7 от V5.2 SP1 HF1 и выше. Использоваться как самостоятельный пакет S7-Technology не может.

Пакет содержит диалоговые окна настройки параметров технологических функций, библиотеки PLCopen-совместимых стандартных функциональных блоков, дополнительный инструментарий диагностики систем позиционирования и управления перемещением. Параметры настройки сохраняются в специальном блоке данных.

Программирование SIENENS SIMATIC S7 400 завершающий этап ремонта контроллера. Сервисный центр Кернел предлагает услуги по программированию контроллеров, как в полном цикле, включая ремонт так и отдельно.

Программирование SIENENS SIMATIC S7 400, как и других логических контроллеров выполняется на территории сервисного центра с применением оригинального программного обеспечения в сжатые сроки и за разумную цену.

Стоимость программирования контроллера SIENENS SIMATIC S7 400 вы можете уточнить, связавшись с менеджерами сервисного центра.

Схемы подключения модулей дискретных сигналов SIENENS SIMATIC S7 400

Схема подключения модуля 6ES7421-1BL01-0AA0

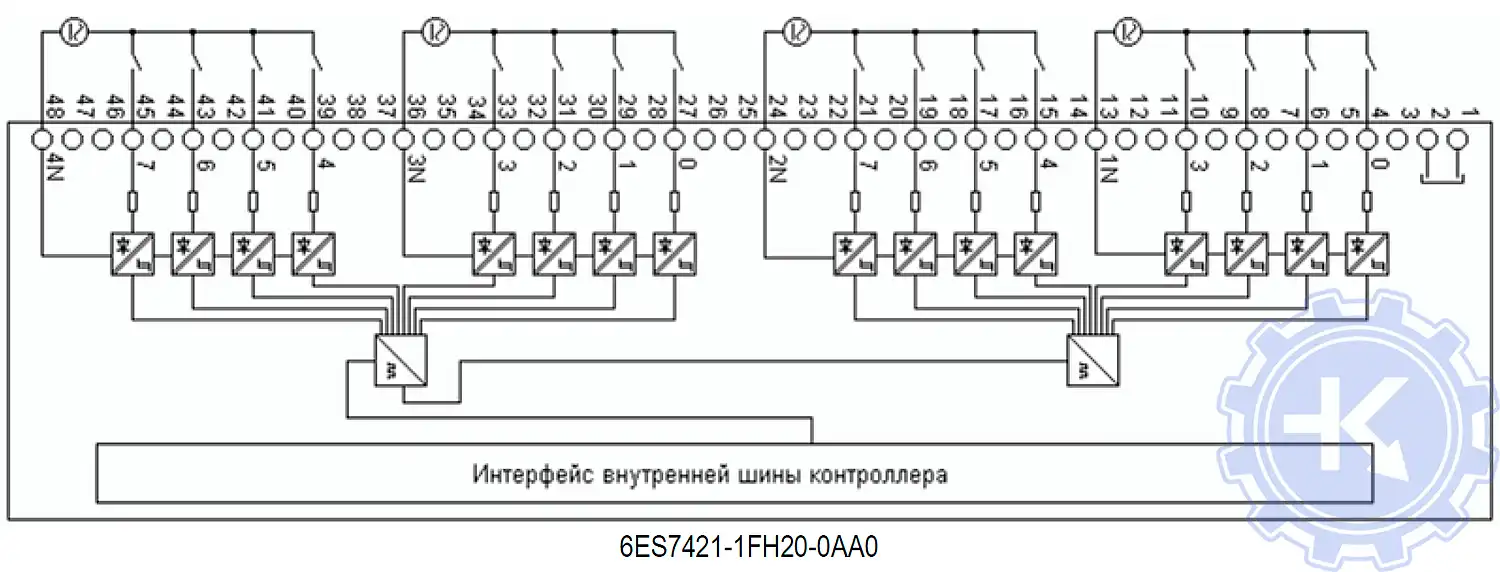

Схема подключения модуля 6ES7421-1FH20-0AA0

Схема подключения модуля 6ES7421-1BL01-0AA0

Схема подключения модуля 6ES7421-1FH20-0AA0

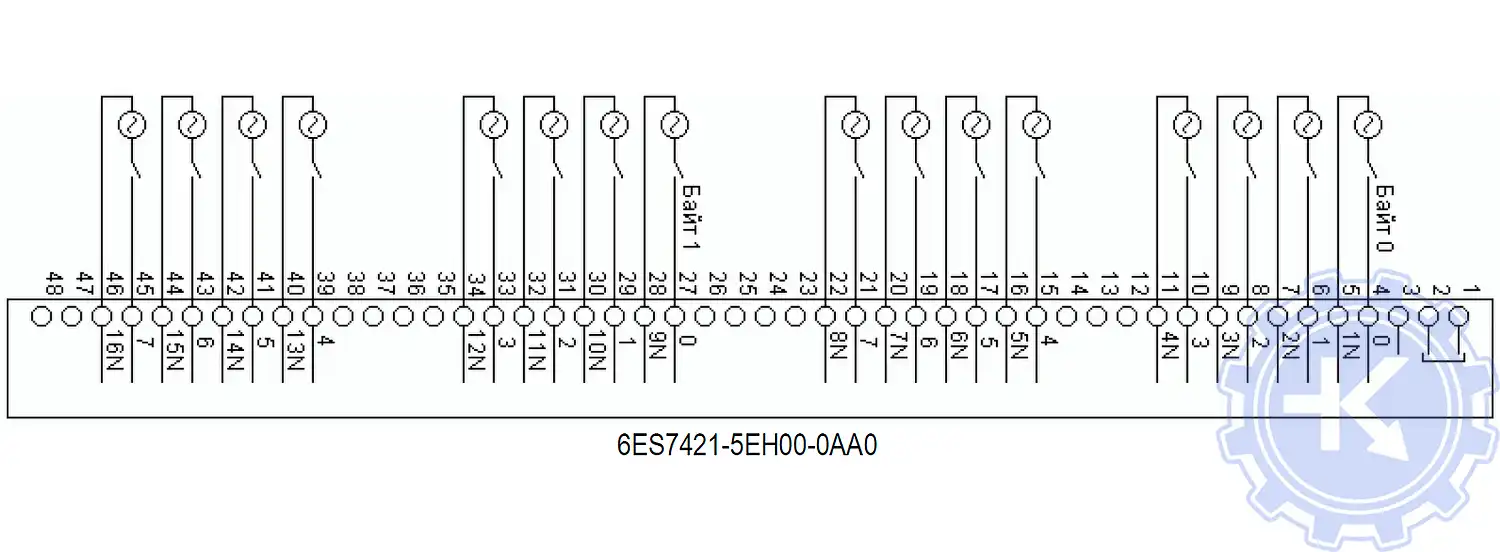

Схема подключения модуля 6ES7421-5EH00-0AA0

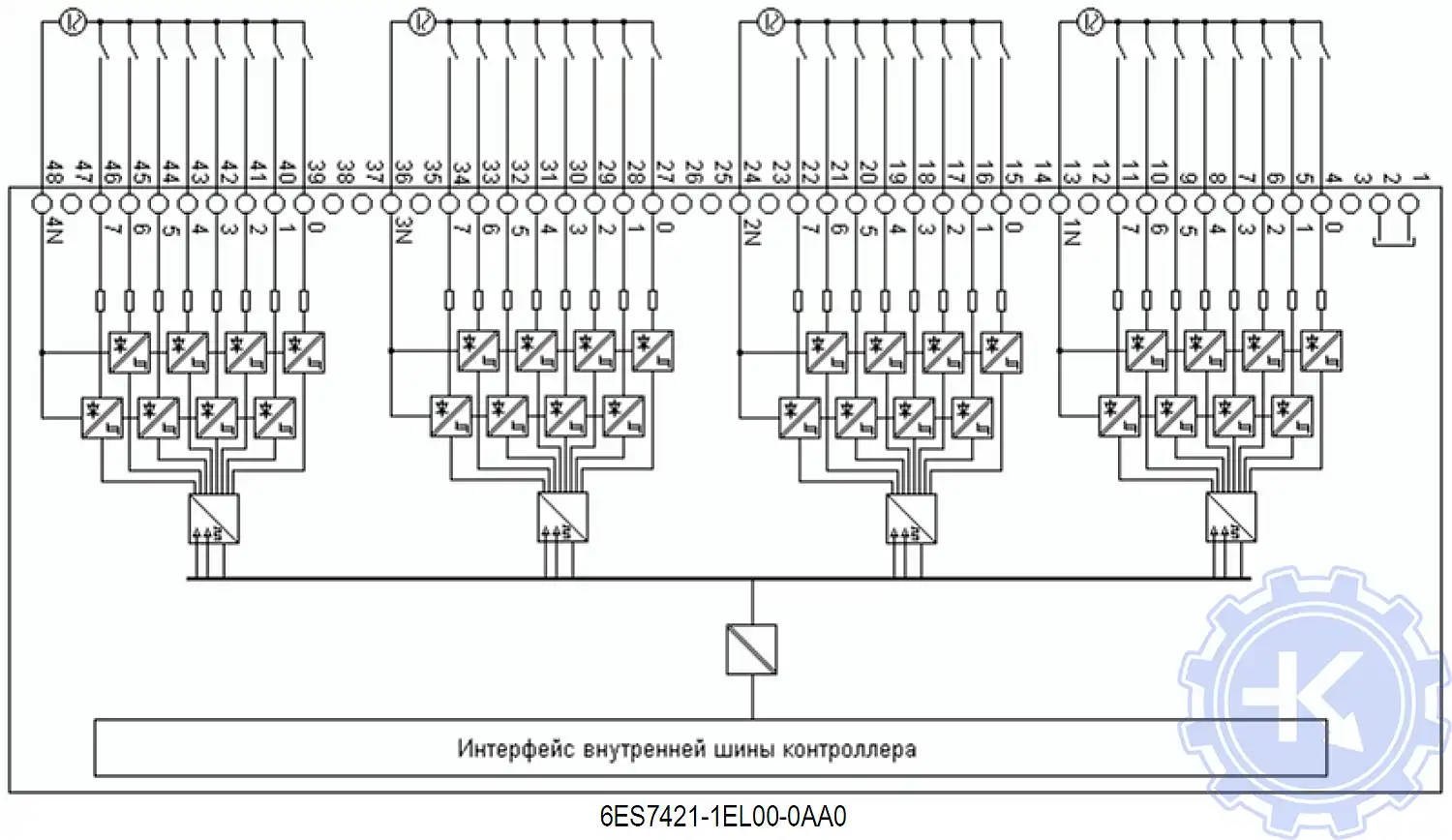

Схема подключения модуля 6ES7421-1EL00-0AA0

Схема подключения модуля 6ES7421-5EH00-0AA0

Схема подключения модуля 6ES7421-1EL00-0AA0

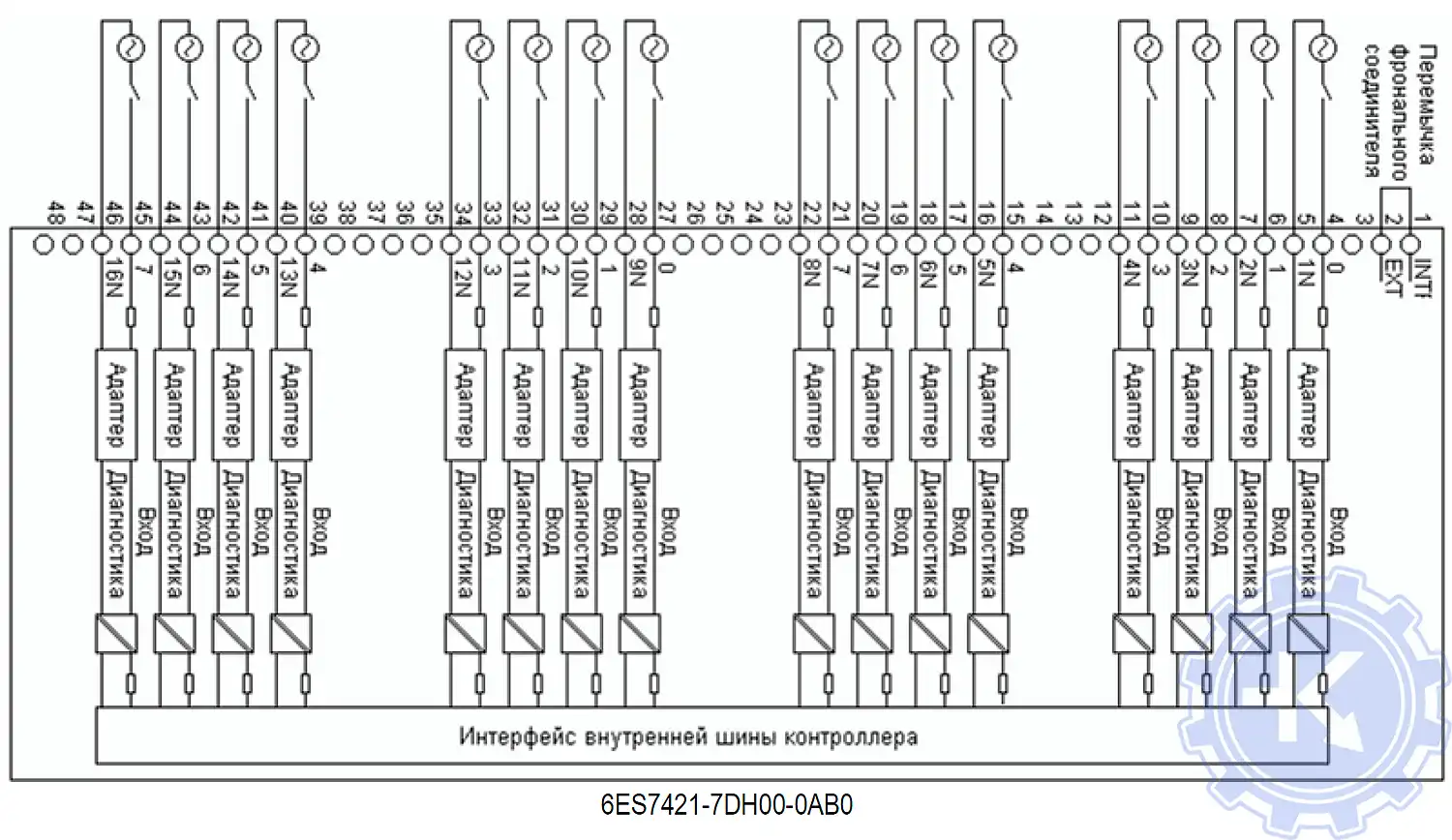

Схема подключения модуля 6ES7421-7DH00-0AB0

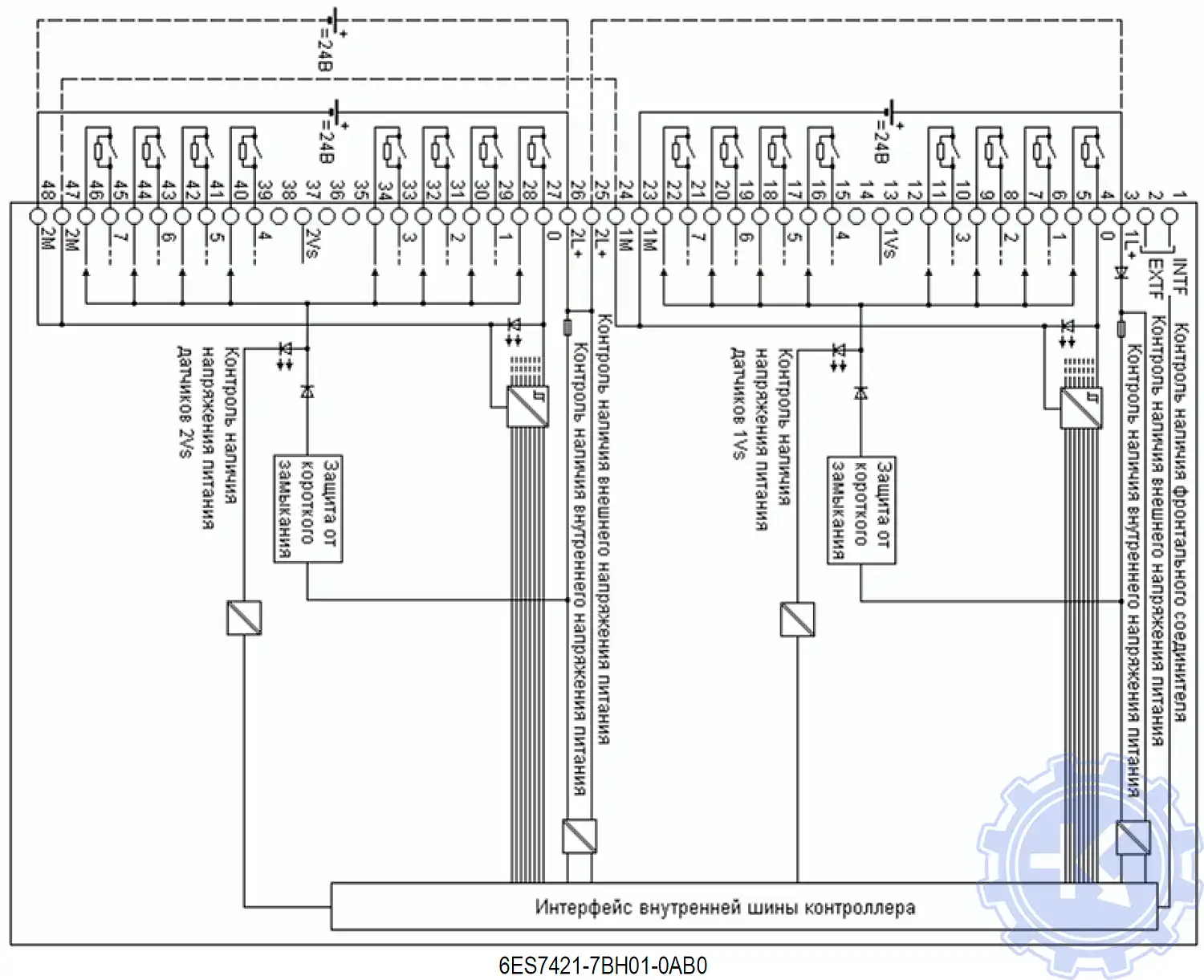

Схема подключения модуля 6ES7421-7BH01-0AB0

Схема подключения модуля 6ES7421-5EH00-0AA0

Схема подключения модуля 6ES7421-7BH01-0AB0

Порядок проведения ремонта контроллера SIENENS SIMATIC S7 400

Ремонт контроллеров SIMATIC S7 400Мы ответственно подходим к процессу восстановления промышленной электроники и поэтапно проводим все необходимые мероприятия для максимально качественного ремонта контроллера, от визуальной диагностики до полного восстановления.

Этапы ремонта контроллера SIENENS SIMATIC S7 400:

  • Чистка неисправного контроллера (пыль, грязь);
  • Диагностика электронных компонентов;
  • Диагностика программного обеспечения;
  • Изменение параметров программного обеспечения (в случае обнаружения ошибки);
  • Ремонт или замена вышедших из строя компонентов;
  • Поверка отремонтированного PLC на специализированном стенде.

Повторюсь мы выполняем не только качественный ремонт контроллера SIENENS SIMATIC S7 400 специалисты сервисного центра восстановят PLC независимо то бренда и года выпуска, а также благодаря накопленному опыту специалисты сервисного центра проведут пемонт контроллера даже без технической документации и электро-схем для данное оборудования.

Преимущество ремонта контроллеров SIENENS SIMATIC S7 400

Ремонт контроллеров SIMATIC S7 400Компания «Кернел» производит ремонт контроллеров, и подобной промышленной электроники с 2002 года. За это время инженеры нашего сервисного центра накопили колоссальный опыт в данном направлении.

Мы пристально следим за качеством исполнения ремонта, и смело даем гарантию на ремонт контроллера SIENENS SIMATIC S7 400, а также на запасные части, замененные в процессе ремонта шесть месяцев.

Ремонт контроллера SIENENS SIMATIC S7 400 в Бишкеке производится исключительно на компонентном уровне с применением оригинальных запасных частей и высокотехнологичного новейшего диагностического оборудования.

Специалисты нашей компании выполнят ремонт SIENENS SIMATIC S7 400 в максимально сжатые сроки, мы выполняем все возможные шаги для качественного восстановления сложной промышленной электроники. Обратившись в наш сервисный центр, вы гарантированно получаете:

  • Глубокую диагностику PLC с выявлением неисправных компонентов;
  • Замену неисправных компонентов на новые;
  • Ремонт программируемого логического контроллера в максимально сжатые сроки;
  • Проверку отремонтированного ПЛК на специальном стенде;
  • Оригинальные запасные части;
  • Установку и программирование;
  • Экономию от 40% до 80% от покупки нового аналога
  • Гарантию на ремонт контроллера SIENENS SIMATIC S7 400 и запасные части 6 месяцев;

О контроллере SIENENS SIMATIC S7 400

Ошибки и ремонт контроллеров SIMATIC S7 400Контроллер SIENENS SIMATIC S7 400 – это универсальный модульный программируемый логический контроллер. Благодаря модульной конструкции и естественной вентиляции, а также удобству возможности применения структур распределенного ввода и удобство в обслуживании позволяют применять контроллер SIENENS SIMATIC S7 400 для решения огромного круга задач автоматизации.

Контроллер SIENENS SIMATIC S7 400 охватывает следующие области автоматизации:

  • Машиностроение;
  • Автомобильная промышленность;
  • Складское хозяйство;
  • Сталелитейное производство;
  • Технологические установки;
  • Системы автоматизации зданий;
  • Бумажная промышленность и полиграфия;
  • Деревообработка;
  • Пищевая и легкая промышленность;
  • Химическая и нефтехимическая промышленность.

Контроллер SIENENS SIMATIC S7 400 имеет несколько типов центральных процессоров различной производительности и широкий спектр модулей различного назначения с множеством встроенных функций что позволяет ему выполнять максимальную адаптацию оборудования к требованиям решаемых задач. При модернизации и развитии производства контроллер SIENENS SIMATIC S7 400 может быть легко дополнен необходимым набором модулей.

Типы центральных процессоров контроллера SIENENS SIMATIC S7 400

6ES7412-1XJ05-0AB0 SIMATIC S7-400CPU 412-1 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7417-4HT14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 4147H

6ES7414-4HM14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 414H

6ES7417-4XT05-0AB0 SIMATIC S7-400, CPU 417-4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7416-3XR05-0AB0 SIMATIC S7-400, CPU 416-3 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7416-3ER05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 416-3 PN/DP

6ES7416-2XN05-0AB0 SIMATIC S7-400, CPU 416-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7414-3XM05-0AB0 SIMATIC S7-400, CPU 414-3ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7414-3EM05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414-3 PN/DP

6ES7414-2XK05-0AB0 SIMATIC S7-400, CPU 414-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР

6ES7412-2XJ05-0AB0 SIMATIC S7-400, CPU 412-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР
