Ошибки и ремонт сервопривода Schneider Electric в

Ремонт сервопривода Schneider

Ремонт сервопривода Schneider LXM28AU07M3XСервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Schneider Electric в на компонентном уровне в максимально сжатые сроки.

Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов Schneider, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт возрастают в геометрической прогрессии.

Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов Schneider.

Особенности ремонта сервопривода Schneider Electric

Ремонт сервопривода Schneider LXM28AU45M3XРемонт сервоприводов имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:

  • Аппаратная часть;
  • Программная часть.

В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.

Заключительный этап ремонта сервопривода Schneider это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.

Ошибки сервопривода Schneider Electric LXM

Код ошибки

Класс

Бит

Расшифровка ошибки

E1100

0

0

Параметр вне допустимого диапазона

E 1101

0

0

Параметр не существует

E1102

0

0

Параметр не существует

E1103

0

0

Параметр недоступен для записи (только чтение)

E1104

0

0

Отказ в доступе на запись (доступ не авторизован)

E1106

0

0

Команда недопустима при активном усилителе мощности

E1107

0

0

Доступ через другой интерфейс блокирован

E1108

0

0

Параметр недоступен для чтения (блочная загрузка)

E1109

1

0

Данные, сохраненные после отказа питания, недействительны

E110A

0

0

Системная ошибка: отсутствует загрузчик

E110B

3

30

Ошибка инициализации (дополнительно=адрес регистра Modbus )

E1300

3

4

Сработала функция Power Removal (PWRR_A, PWRR_B)

E1301

4

24

На входах PWRR_A и PWRR_B различные уровни

E1310

3

9

Частота опорного сигнала слишком высока

E1603

0

0

Память для захвата занята другой функцией

E1606

0

0

Захват еще активен

E1607

0

0

Запись: триггер не определен

E1608

0

0

Запись: триггер не разрешен

E 1609

0

0

Запись: канал не определен

E160A

0

0

Запись: нет данных

E160B

0

0

параметр не может быть записан

E160C

1

0

Автонастройка: момент инерции вне допустимого диапазона

E160D

1

0

Автонастройка: значение параметра 'AT_n_tolerance', возможно, слишком мало для идентифицированной механической системы

E 160E

1

0

Автонастройка: Тестовое движение невозможно запустить

E160F

1

0

Автонастройка: Усилитель мощности не может быть включен

E 1610

1

0

Автонастройка: Обработка прервана

E 1611

1

0

Системная ошибка: Автонастройка, внутренний доступ на запись

E 1612

1

0

Системная ошибка: Автонастройка, внутренний доступ на запись

E 1613

1

0

Автонастройка: превышен максимально допустимый диапазон по-

E 1614

0

0

Автонастройка: уже действует

E 1615

0

0

Автонастройка: этот параметр нельзя изменить при активной авто- настройке

E 1616

1

0

Автонастройка: статическое трение для выбранной скорости

'AT_n_ref' слишком высоко

E 1617

1

0

Автонастройка: Момент трения или нагрузки слишком велик

E 1618

1

0

Автонастройка: оптимизация прервана

E 1619

0

0

Автонастройка: скорость вращения 'AT_n_ref' слишком низка в сравнении с 'AT_n_tolerance'

E 1A00

0

0

Системная ошибка: переполнение очереди FIFO

E 1A01

3

19

Двигатель был заменен

Посмотреть все коды ошибок сервопривода Schneider LXM

Схемы подключения сервоприводов Schneider Electric

В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы трех разных серий сервоприводов Schneider Electric LXM32S, LXM28A и LXM17S.

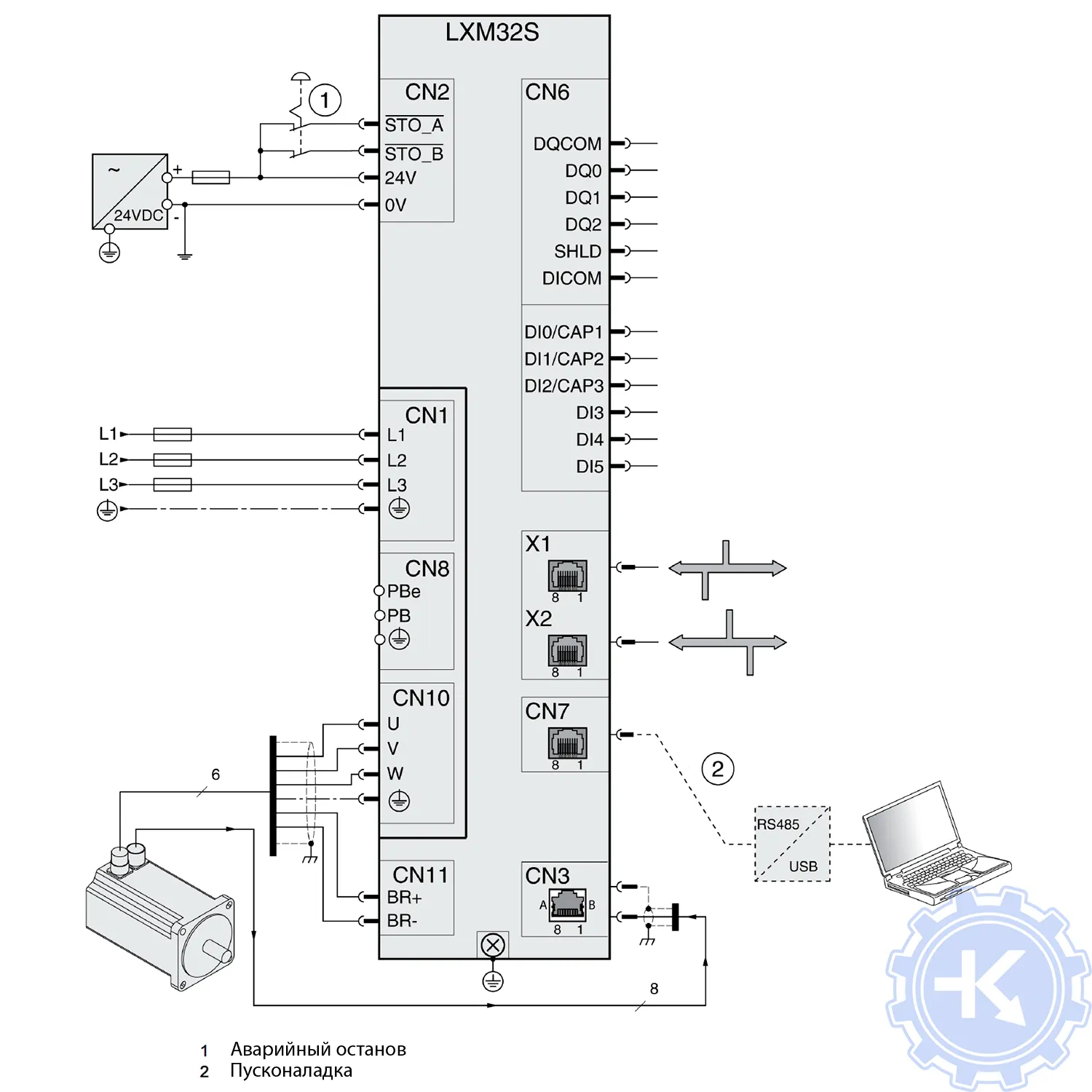

Cхема подключения сервопривода Schneider LXM32S

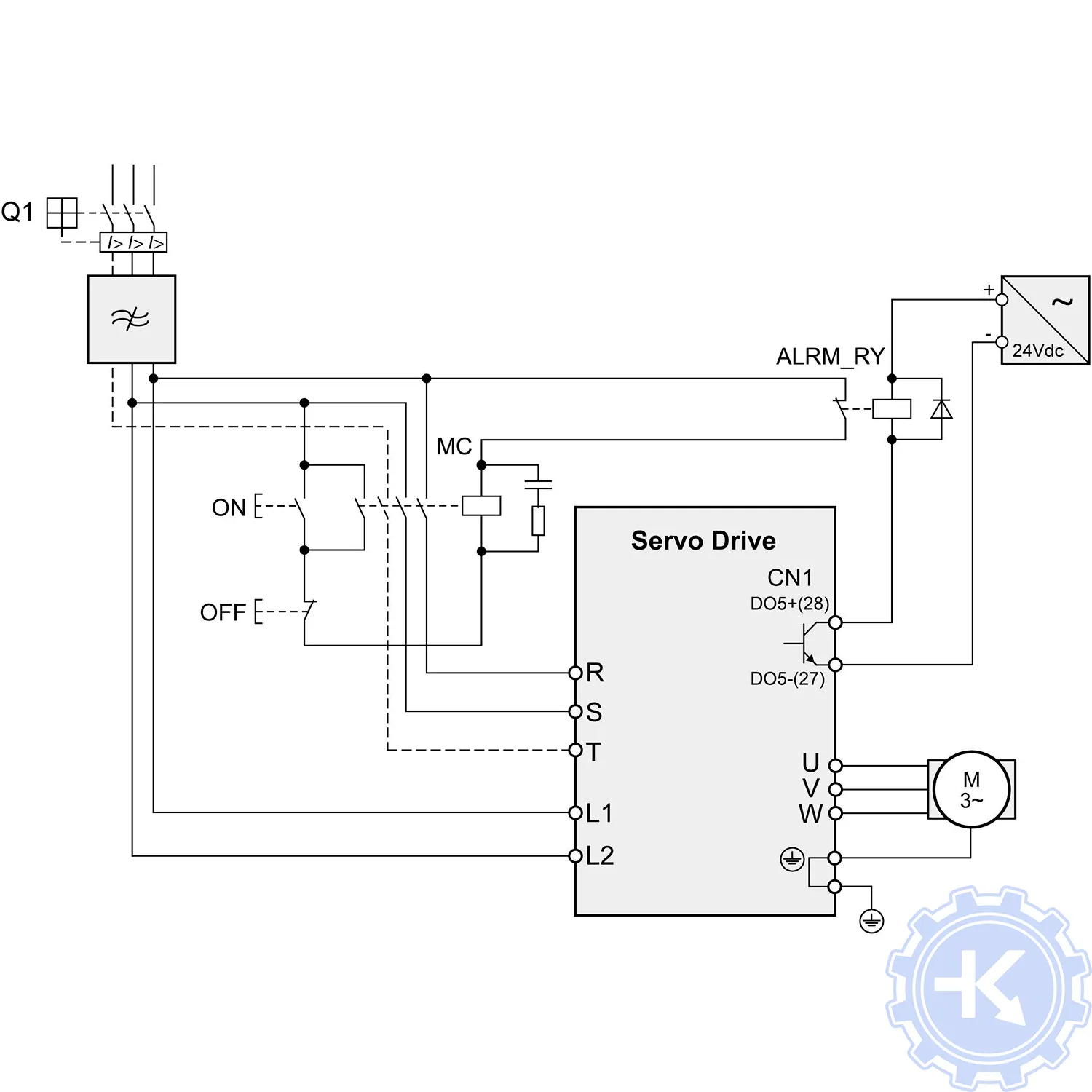

Схема подключения сервопривода Schneider LXM28A

Cхема подключения сервопривода Schneider LXM32S

Схема подключения сервопривода Schneider LXM28A

Схема подключения сервопривода Schneider LXM17S

Схема подключения сервопривода Schneider LXM17S

Преимущество ремонта сервоприводов Schneider в нашем сервисном центре

Сервисный центр Кернел

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт сервопривода Schneider на компонентном уровне (экономия бюджета и времени)
  • При ремонте сервоприводов ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий сервопривод;
  • Гарантия на ремонт 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней;

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров.

Оставить заявку на ремонт сервопривода Schneider

У вас остались вопросы, связанные с ремонтом или сбросом ошибок, а также программированием и настройкой сервоприводов Schneider? Оставьте заявку на ремонт сервопривода Schneider в нашим менеджерам. Связаться с ними можно несколькими способами:
