Ошибки и ремонт сервопривода Estun в

Ремонт сервопривода Estun

Ремонт сервопривода EstunСервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Estun в на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов ESTUN, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервопривода Estun возрастают в геометрической прогрессии.

Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов ESTUN.

Особенности ремонта сервопривода Estun

Ремонт сервопривода EstunРемонт сервопривода Estun имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:

  • Аппаратная часть;
  • Программная часть.

В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.

Заключительный этап ремонта сервопривода Estun в это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.

Коды ошибок сервопривода Estun Summa series

При обнаружении неисправности при работе сервопривода будет активирована соответствующая защита и выведено предупреждающее сообщение на дисплей сервоуслилителя или цифрового пульта. Коды неисправностей сервопривода Estun Summa приведены в таблице ниже.

Код ошибки

классификация

Ошибка

Описание

Рекомендации по устранению

A01

Gr.1

Ошибка контрольной суммы параметра

Произошла ошибка в данных параметров в FRAM.

Сбросьте параметры к настройкам по умолчанию. Если это не работает, обратитесь в ESTUN или к авторизованному дистрибьютору.

A03

Gr.1

Превышение скорости

Скорость двигателя превысила расчетный предел в 100 об / мин или более.

Проверьте настройку Pn323 и при необходимости увеличьте ее.
Проверьте электропроводку двигателя.
Свяжитесь с ESTUN или авторизованным дистрибьютором.

A04

Gr.1

Перегрузка двигателя

Когда значение Un016 накапливается до 100, двигатель перегружен.

Изменение размеров привода и двигателя в соответствии с условиями нагрузки.

A05

Gr.1

Превышение позиции

Значение счетчика отклонений положения превышает 0x40000000.

Попытайтесь уменьшить частоту опорного импульса.
Увеличьте усиление контура положения.
Проверьте механику.

A06

Gr.1

Превышение отклонения положения: импульс превышает настройку Pn504

Когда Pn005.1 (Аварийный сигнал счетчика отклонений) установлен на 1 (включен), значение счетчика отклонений Ek превышает произведение Pn504, умноженное на электронную передачу.

Попытайтесь уменьшить частоту опорного импульса.
Увеличьте усиление контура положения.
Проверьте механику.

A07

Gr.1

Ошибка электронного редуктора

Для датчиков двигателя с разным битом диапазоны настройки передаточного отношения следующие:
Бит датчика двигателя <20, диапазон настройки составляет от 0,001 до 4000
Бит датчика двигателя = 21, диапазон настройки от 0,001 до 8000
Бит датчика двигателя = 22, диапазон настройки составляет от 0,001 до 16000
Бит датчика двигателя = 23, диапазон настройки составляет от 0,001 до 32000
Бит датчика двигателя = 24, диапазон настройки от 0,001 до 64000
Если настройка превышает вышеуказанный диапазон, этот сигнал тревоги появится.

Измените электронное передаточное число на правильное значение.

A08

Gr.1

Ошибка обнаружения напряжения в первом канале

Среднее значение цифрового количества Iu, считанного с 1-го канала в 2048 раз, превышает 1500 во время серво ВКЛ.

Свяжитесь с ESTUN или авторизованным дистрибьютором.

Все коды ошибок сервоприводов Estun представлены в руководствах пользователя (manual), скачать файлы можно по ссылкам ниже.

Сервопривод Estun Summa Series мануал

Скачать PDF

Сервопривод Estun ProNet Series мануал

Скачать PDF

Сервопривод Estun ETS-IR Series мануал

Скачать PDF

Сервопривод Estun ProNet-Plus Series мануал

Скачать PDF

Сервопривод Estun ETS Series мануал

Скачать PDF

Сервопривод Estun EDC-E Series мануал

Скачать PDF

Схемы

Схемы типовых подключений сервоприводов Estun

В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода ESTUN серии Summa

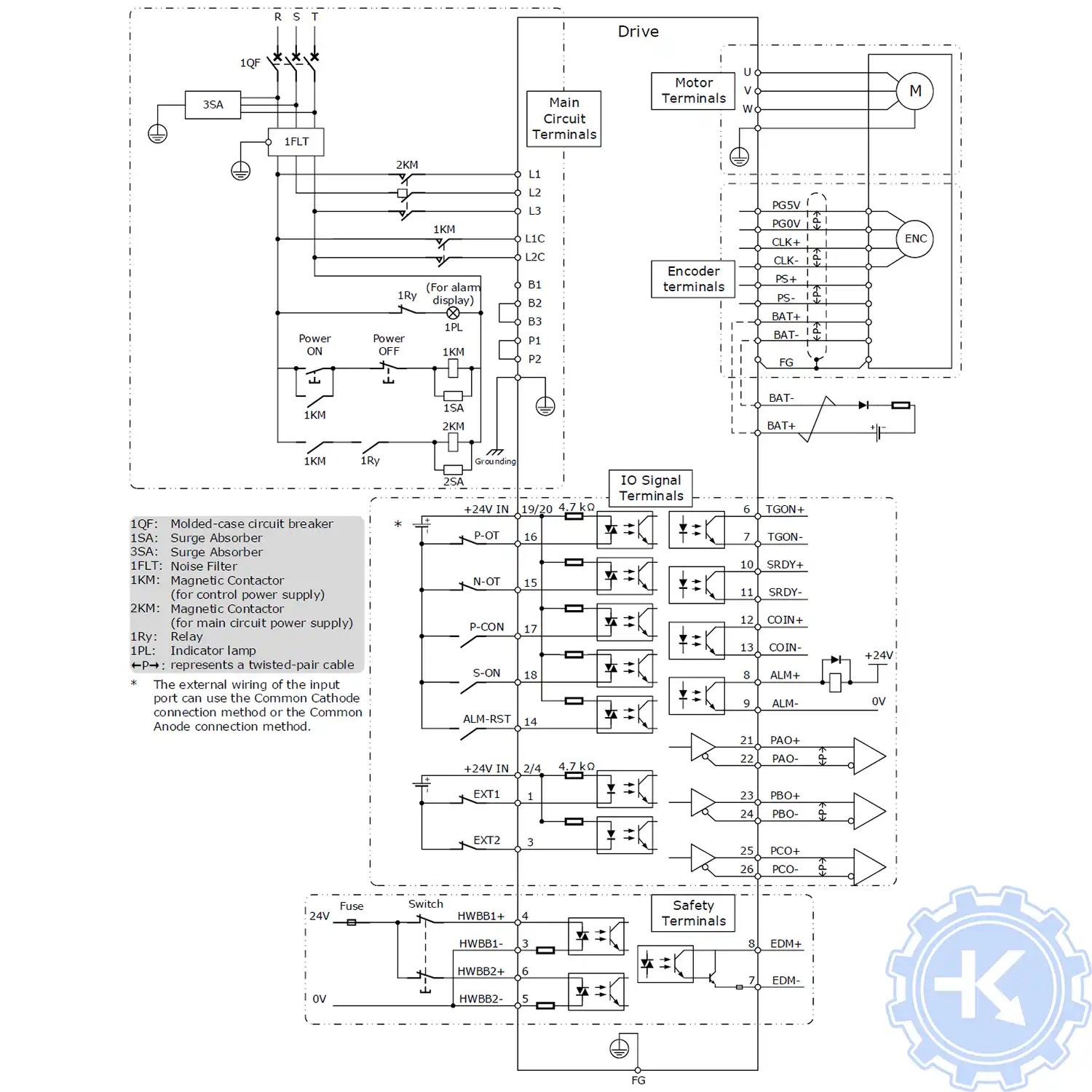

Схема подключения сервопривода ESTUN Summa

Схема подключения сервопривода ESTUN Summa

Конфигурация и подключение сервопривода Estun

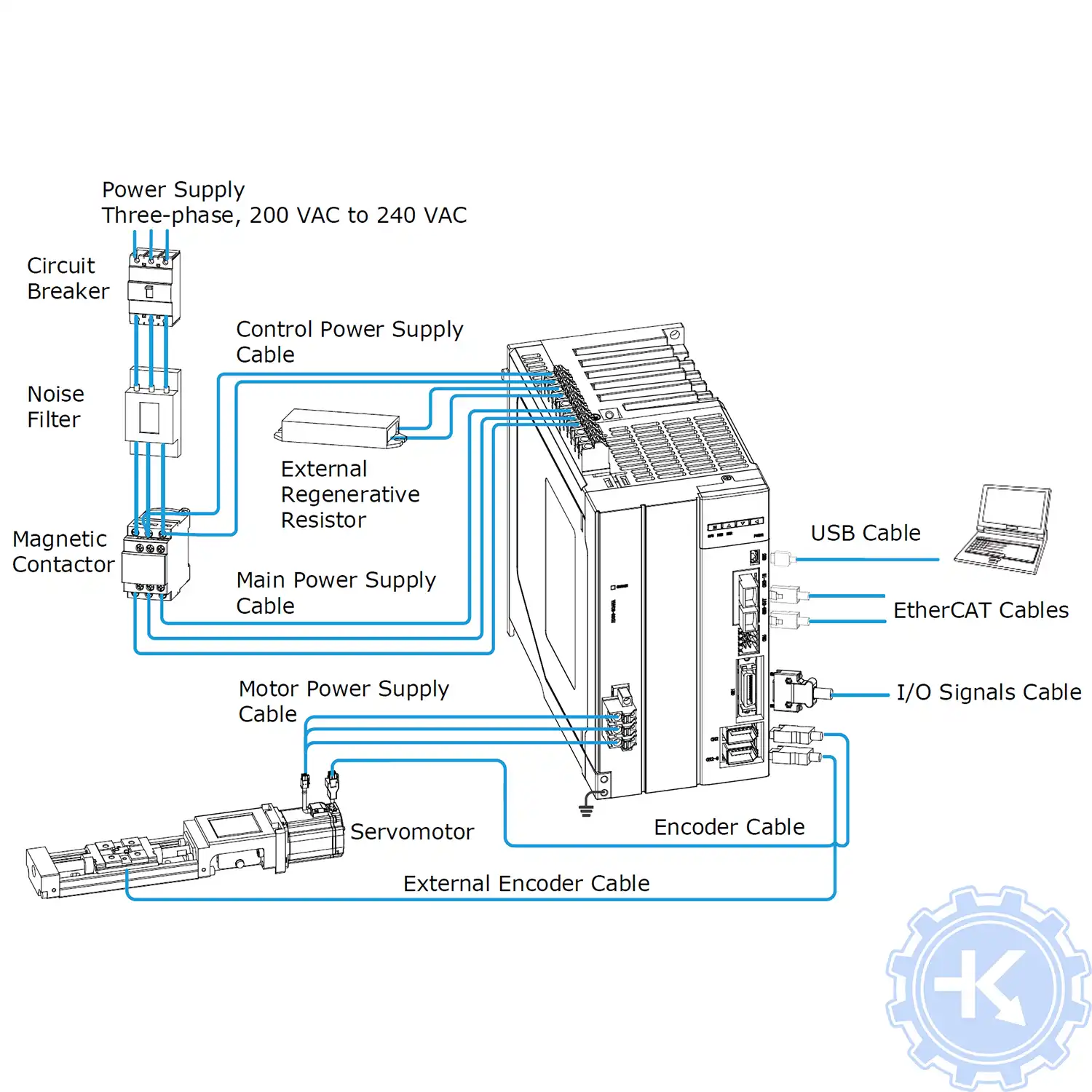

Соединение с внешними устройствами сервоприводов Estun Summa, конфигурация интерфейсов

Соединение с внешними устройствами сервоприводов Estun Summa, конфигурация интерфейсов

Схема подключения силовых контактов сервопривода Estun

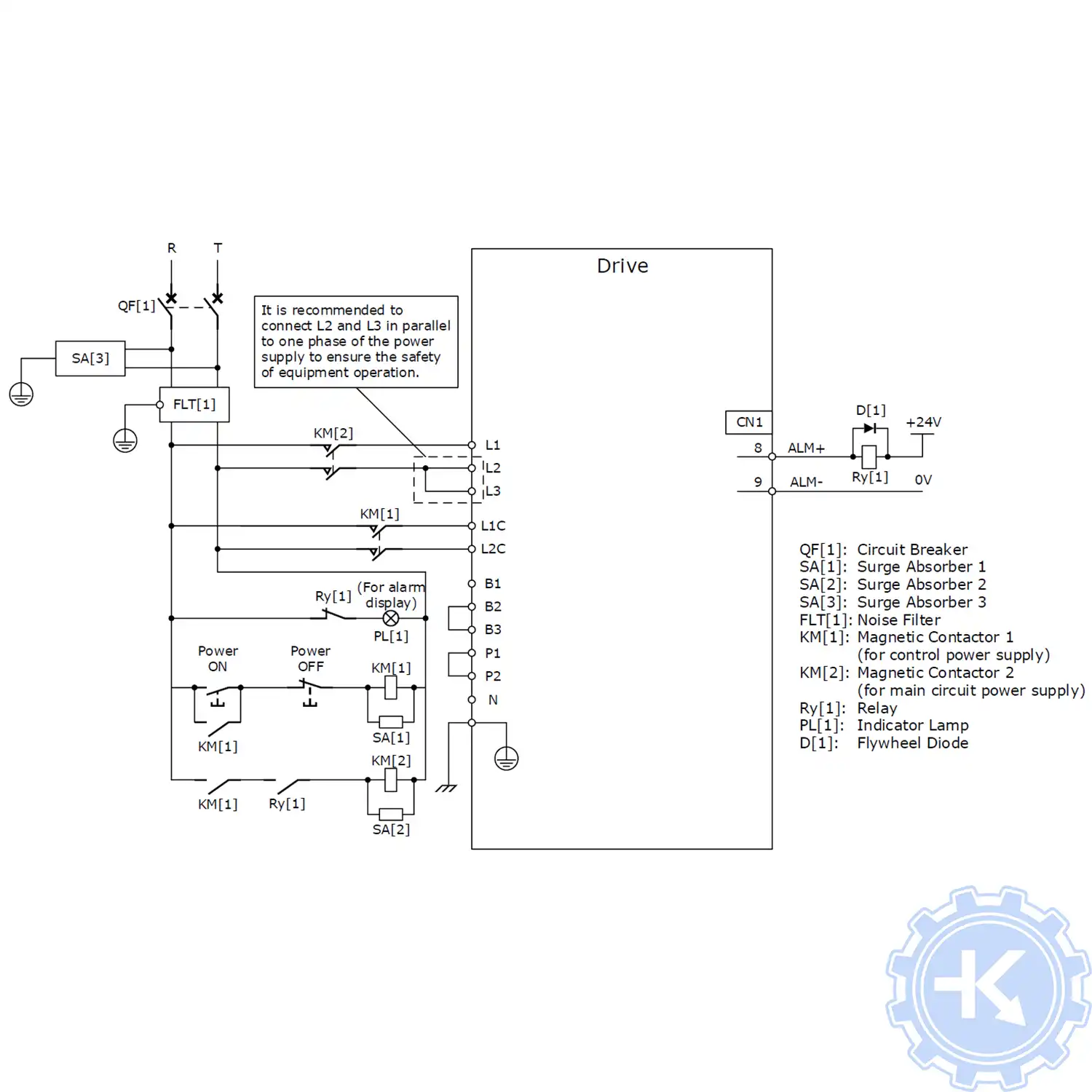

Схема подключения сервопривода Estun Summa к однофазной сети

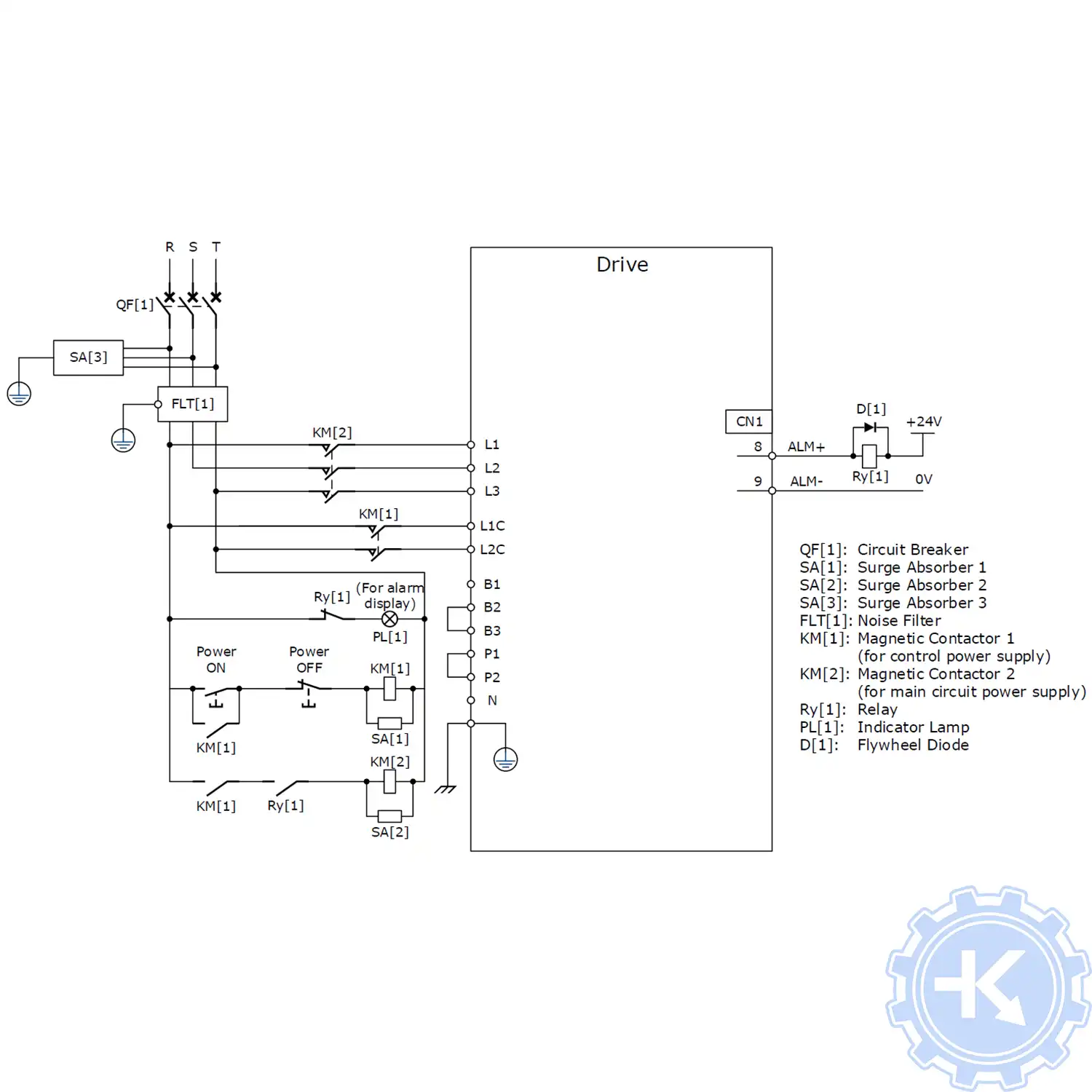

Схема подключения сервопривода Estun Summa к трехфазной сети

Схема подключения сервопривода Estun Summa к однофазной сети

Схема подключения сервопривода Estun Summa к трехфазной сети

Преимущество ремонта сервоприводов Estun в нашем сервисном центре

Во время эксплуатации электроприводов ESTUN может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов ESTUN в сжатые сроки с полугодовой гарантией.

Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.

Работы, проводимые при ремонте сервопривода Estun в :

Логотип компании 'Кернел'

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт сервопривода ESTUN на компонентном уровне (экономия бюджета и времени)
  • При ремонте сервоприводов ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий сервопривод;
  • Гарантия на ремонт сервопривода Estun и на запасные части замененные в процессе ремонта 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней;

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов ESTUN серии ProNet ремонтируемые в нашем сервисном центре.

Ремонт сервопривода Estun

PRONET-A5AEG-EC

Ремонт сервопривода Estun

PRONET-50DEG-EC

Ремонт сервопривода Estun

PRONET-50AEG-EC

Ремонт сервопривода Estun

PRONET-30DEG-EC

Ремонт сервопривода Estun

PRONET-30AEG-EC

Ремонт сервопривода Estun

PRONET-20DEG-EC

Ремонт сервопривода Estun

PRONET-20AEG-EC

Ремонт сервопривода Estun

PRONET-15DEG-EC

Ремонт сервопривода Estun

PRONET-15AEG-EC

Ремонт сервопривода Estun

PRONET-10DEG-EC

В таблице представлены исключительно сервопривода ESTUN серии ProNet ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от серии и под каким брендом они были выпущены.

Оставить заявку на ремонт сервопривода Estun

У вас остались вопросы, связанные с ремонтом или сбросом ошибок, а также программированием и настройкой сервоприводов ESTUN? Оставьте заявку на ремонт сервопривода Estun в нашим менеджерам. Связаться с ними можно несколькими способами:
