Ошибки и ремонт частотных преобразователей Emotron в Исфаре

Ремонт частотных преобразователей Emotron

Ремонт частотных преобразователей EmotronРемонт частотного преобразователя Emotron, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Emotron имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Emotron в зависимости от серии описаны в инструкции пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей Emotron, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Emotron также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей Emotron в сервисном центре

Ремонт частотных преобразователей EmotronКомпания «Кернел» производит ремонт частотных преобразователей Emotron с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Emotron. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей Emotron производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Emotron.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Emotron всех серий, когда-либо выпускаемых компанией.

&Emotron VFX

vfx48-025-20ce, vfx48-025-20ceb, vfx48-030-20ce, vfx48-030-20ceb, vfx48-036-20ce, vfx48-036-20ceb, vfx48-045-20ce, vfx48-045-20ceb, vfx48-060-20ce, vfx48-060-20ceb, vfx48-072-20ce, vfx48-074-20ceb, vfx48-088-20ce, vfx48-088-20ceb, vfx48-106-20ce, vfx48-106-20ceb, vfx48-142-20ce, vfx48-142-20ceb, vfx48-171-20ce, vfx48-171-20ceb, vfx48y205-20ce, vfx48y205-20ceb, vfx48-244-20ce, vfx48-244-20ceb, vfx48-003-54ceb, vfx48-004-54ceb, vfx48-006-54ceb, vfx48-008-54ceb, vfx48-010-54ceb, vfx48-013-54ceb, vfx48-018-54ceb, vfx48-026-54ceb, vfx48-031-54ceb, vfx48-037-54ceb, vfx48-046-54ceb, vfx48-061-54ce, vfx48-061-54ceb, vfx48-074-54ce, vfx48-074-54ceb, vfx48-090-54ce, vfx48-090-54ceb, vfx48-109-54ce, vfx48-109-54ceb, vfx48-146-54ce, vfx48-146-54ceb, vfx48-175-54ce, vfx48-175-54ceb, vfx48-210-54ce, vfx48-210-54ceb, vfx48-250-54ce, vfx48-250-54ceb

Emotron FDU

fdu48-003-54ce, fdu48-003-54ceb, fdu48-004-54ce, fdu48-004-54ceb, fdu48-006-54ce, fdu48-006-54ceb, fdu48-008-54ce, fdu48-008-54ceb, fdu48-010-54ce, fdu48-010-54ceb, fdu48-013-54ce, fdu48-013-54ceb, fdu48-018-54ce, fdu48-018-54ceb, fdu48-026-54ce, fdu48-026-54ceb, fdu48-031-54ce, fdu48-031-54ceb, fdu48-037-54ce, fdu48-037-54ceb, fdu48-046-54ce, fdu48-046-54ceb, fdu48-061-54ce, fdu48-061-54ceb, fdu48-074-54ce, fdu48-074-54ceb, fdu48-090-54ce, fdu48-090-54ceb, fdu48-109-54ce, fdu48-109-54ceb, fdu48-146-54ce, fdu48-146-54ceb, fdu48-175-54ce, fdu48-175-54ceb, fdu48-210-54c, fdu48-210-54ceb, fdu48-250-54ce, fdu48-250-54ceb, fdu48-025-20ce, fdu48-030-20ce,  fdu48036y20ce, fdu48y045y20ce, fdu48y060y20ce, fdu48y072y20ce, fdu48y088y20ce, fdu48y106y20ce, fdu48y142y20ce, fdu48y171y20ce, fdu48y205y20ce, fdu48y244y20ce, fdu48-300-20ce, fdu48-300-20ceв, fdu48-375-20ce, fdu48-375-20ceв, fdu48-430-20ce, fdu48-430-20ceв, fdu48-500-20ce, fdu48-500-20ceв, fdu48-600-20ce, fdu48-600-20ceв, fdu48-650-20ce, fdu48-650-20ceв, fdu48-750-20ce, fdu48-750-20ceв, fdu48-860-20ce, fdu48-860-20ceв, fdu48-1000-20ce, fdu48-1000-20ceв

Emotron VSA

vsa23-01, vsa23-03, vsa23-04, vsa23-07, vsa23-10, vsa48-002, vsa48-004, vsa48-005

Emotron VSS

sс48-009, vsс48-013, vsс48-018

Emotron PFD

pfd55-402, pfd55-404, pfd55-405, pfd50-409, pfd50-413, pfd50-418, pfd50-424

Emotron TSA

tsa-016, tsa-022, tsa-030, tsa-036, tsa-042, tsa-056, tsa-070, tsa-085, tsa-100, tsa-140, tsa-170, tsa-200, tsa-240, tsa-300, tsa-360, tsa-450

Emotron MSF 2.0

msf-017, msf-030, msf-045, msf-060, msf-075, msf-085, msf-110, msf-145, msf-170, msf-210, msf-250, msf-310, msf-370, msf-450, msf-570, msf-710, msf-835,  msf-1000, msf-1400

Emotron MSF

msf-017, msf-030, msf-045, msf-060, msf-072, msf-085, msf-110, msf-145, msf-170, msf-210, msf-250, msf-310, msf-370, msf-450, msf-570

В данной таблице присутствуют далеко не все частотники Emotron ремонт которых предлагает наш сервисный центр.

Настройка частотного преобразователя Emotron, программирование

Программирование частотных преобразователей EmotronНастройка частотных преобразователей Emotron (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Emotron.

  • Выбор режима управления приводом Emotron (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем Emotron вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей Emotron приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Коды ошибок частотного преобразователя Emotron VFX

Ошибки частотных преобразователей EmotronВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя Emotron, а точнее Emotron VFX. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Emotron.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя Emotron и их расшифровка.

Индикация- статусная панель, устранение неисправностей с помощью статусной панели.

Коды ошибок и предупреждений

Варианты выбора

Авария (обычная/ мягкая)

Индикато ры предупре ждений (поле C)

Дв-ль I2t

Авария/Выкл/ Ограничение

Обычная/ мягкая

I2t

PTC

Авария/Выкл

Обычная/ мягкая

Датчик двига- теля PTC

Вкл

Обычная

PT100

Авария/Выкл

Обычная/ мягкая

Потеря дв-ля

Авария/Выкл

Обычная

Блок ротора

Авария/Выкл

Обычная

Внеш ошибка

Через ЦфВх

Обычная/ мягкая

Bнш пepeг дв

Через ЦфВх

Обычная/ мягкая

Перегрузка

Авария/Выкл/ Внимание

Обычная/ мягкая

Недогрузка

Авария/Выкл/ Внимание

Обычная/ мягкая

Ошибка связи

Авария/Выкл/ Внимание

Обычная/ мягкая

Отклонение

Через опцию

Обычная

Энкодер

Авария/Выкл

Обычная

Насос управл

Через опцию

Обычная

Перегрев ПЧ

Вкл

Обычная

ПР

Прев тока Б

Вкл

Обычная

Перенапр Т

Вкл

Обычная

Перенапр Г

Вкл

Обычная

Перенапр

Вкл

Обычная

Превыш скор

Вкл

Обычная

Пониж напряж

Вкл

Обычная

НН

ЖдOxл Уpв

Авария/Выкл/ Внимание через ЦифBx

Обычная/ мягкая

LCL

Десат ### *

Вкл

Обычная

Авария ЦПТ

Вкл

Обычная

Выход авария

BA #### *

Вкл

Обычная

Сеть ПЧ Выкл

Вкл

Обычная

Перенапряжен

Предупрежде- ние

НО

Останов мягк

Предупрежде- ние

МСТ

Тормоз

Авария/Выкл/ Внимание

Обычная

Опция

Вкл

Обычная

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п. Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении. Возникновение неисправностей или проблем после

длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Ошибка

Возможная причина

Устранение

Дв-ль I2t “I2t”

  • Превышено допустимое значение I2t.
  • Перегрузка двигателя превысила заданное значение I2t.
  • Проверьте механическую нагрузку двигателя или механизма (подшипники, редукторы, цепи, ремни и т.д.).
  • Измените значение "Ток защ I2t", в группе меню [230]

TC

Перегрев двигателя (PTC) максимальный уровень.

ПРИМЕЧАНИЕ. Действительно только для платы расширений

  • Проверьте механическую нагрузку двигателя или механизма (подшипники, редукторы, цепи, ремни и т.д.).
  • Проверьте систему охлаждения двигателя.
  • Двигатель с самоохлаждением на низкой скоро- сти при большой нагрузке.
  • Настройте PTC, меню [234] в OFF (Выкл).

Датчик двига- теля PTC

Температура термистора двигателя (PTC)

превышает максимальный уровень.

ПРИМЕЧАНИЕ. Действительно только при задействованном [237].

  • Проверьте механическую нагрузку двигателя или механизма (подшипники, редукторы, цепи, ремни и т.д.).
  • Проверьте систему охлаждения двигателя.
  • Двигатель с самоохлаждением на низкой скоро- сти при большой нагрузке.
  • Настройте PTC, меню [237] в OFF (Выкл).

Температура элемента PT100 превышает допустимый уровень.

ПРИМЕЧАНИЕ. Действительно только при использовании платы расширений PTC/PT100.

  • Проверьте механическую нагрузку двигателя или механизма (подшипники, редукторы, цепи, ремни и т.д.).
  • Проверьте систему охлаждения двигателя.
  • Двигатель с самоохлаждением на низкой скоро- сти при большой нагрузке.
  • Настройте PT100 в OFF (Выкл), меню [234]

Потеря дв-ля

Обрыв фазы или слишком большой дисба- ланс фаз двигателя

  • Проверьте напряжение на всех фазах двигателя.
  • Проверьте качество подключения кабеля двига- теля.
  • Если все соединения в норме, свяжитесь с поставщиком.
  • Отключите сигнал потери двигателя.

Блок ротора

Ограничение момента при заклиненном роторе.

  • Механическая блокировка ротора.
  • Устраните механические проблемы в двигателе или подключенном к нему механизме.
  • Отключите сигнал блока ротора.

Внеш ошибка

Активен внешний сигнал аварии на одном из входов ЦфВх 1-8.

  • Низкий уровень сигнала на входе.
  • Проверьте оборудование, от которого поступил внешний сигнал.
  • Проверьте установки для цифровых входов ЦфВх 1-8.

Bнш пepeг дв

Активен внешний сигнал аварии на одном из входов ЦфВх 1-8.

  • Низкий уровень сигнала на входе.
  • Проверьте оборудование, от которого поступил внешний сигнал.
  • Проверьте установки для цифровых входов ЦфВх 1-8.

Перегрузка

Достигнут уровень основного сигнала перегрузки.

  • Проверьте условия нагрузки механизма.
  • Проверьте установку монитора, см. раздел 11.4.1, страница 130.

Недогрузка

Достигнут уровень основного сигнала недогрузки.

  • Проверьте условия нагрузки механизма.
  • Проверьте установку монитора, см. раздел 11.4.1, страница 130.

Ошибка связи

Ошибка последовательной связи (дополнительное устройство)

  • Проверьте кабель связи и его подключение.
  • Проверьте все установки, касающиеся последовательной связи.
  • Перезапустите оборудование, включая ПЧ

Полный список всех возможных ошибок частотных преобразователей Emotron можно посмотреть и скачать в файлах ниже.

Сброс ошибок частотных преобразователей Emotron

Ремонт частотных преобразователей EmotronКомпания «Кернел» производит ремонт частотных преобразователей Emotron в Исфаре с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей Emotron. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотных преобразователей Emotron шесть месяцев.

Ремонт частотных преобразователей Emotron в Исфаре производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя Emotron. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Частотный преобразователь Emotron, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей Emotron

Частотный преобразователь Emotron VS10 и VS30 инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron VFX инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron VSA инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron VSX, VSM, VSR, VSE, VSS инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron FDU инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron AFE инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron CDU инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron CDX инструкция

скачать руководство пользователя Скачать PDF

Частотный преобразователь Emotron DSV-15, DSV-35 инструкция

скачать руководство пользователя Скачать PDF

Схемы подключения частотного преобразователя Emotron

Схемы подключений частотных преобразователей Emotron могут отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

Ниже приведены схемы подключения частотных преобразователей Emotron:

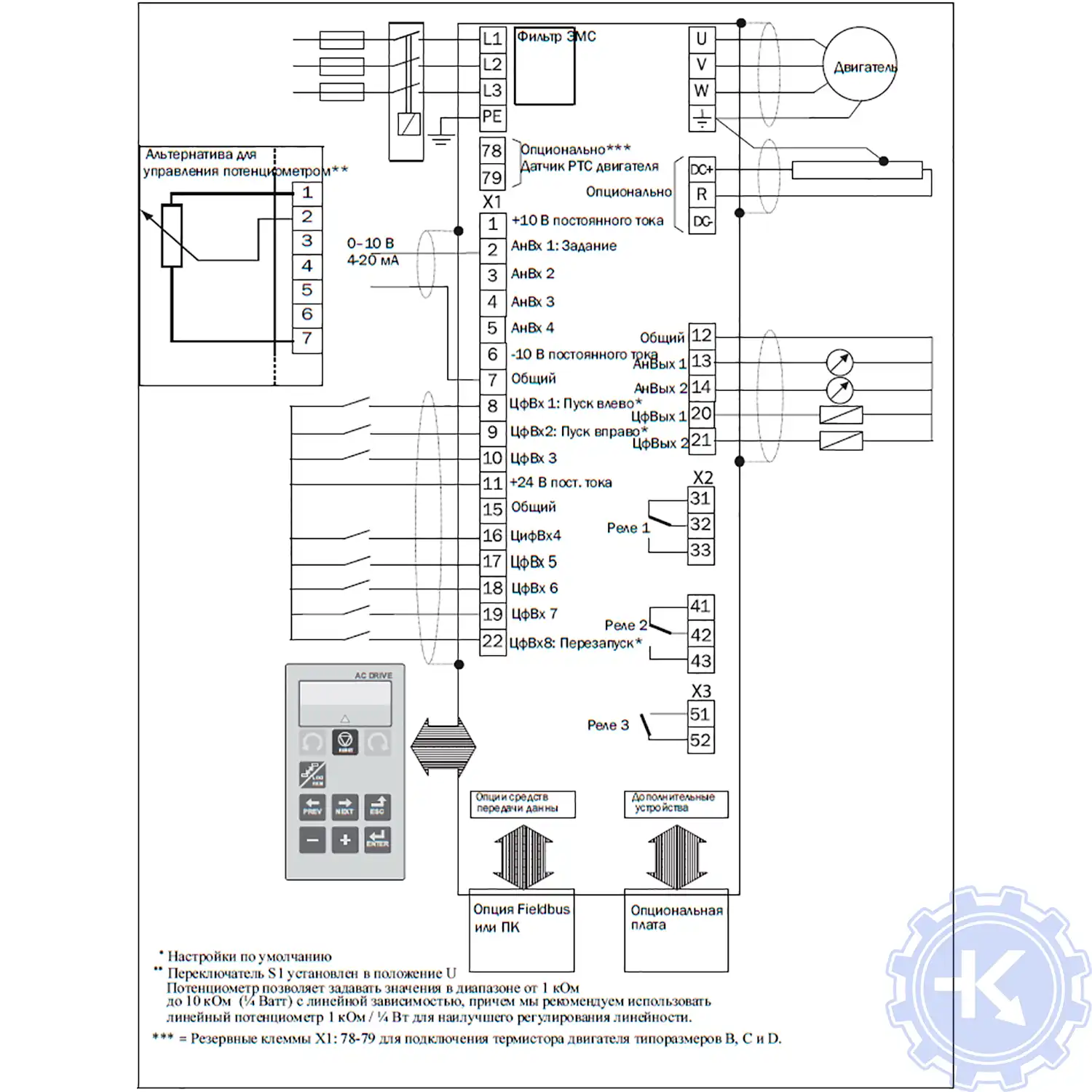

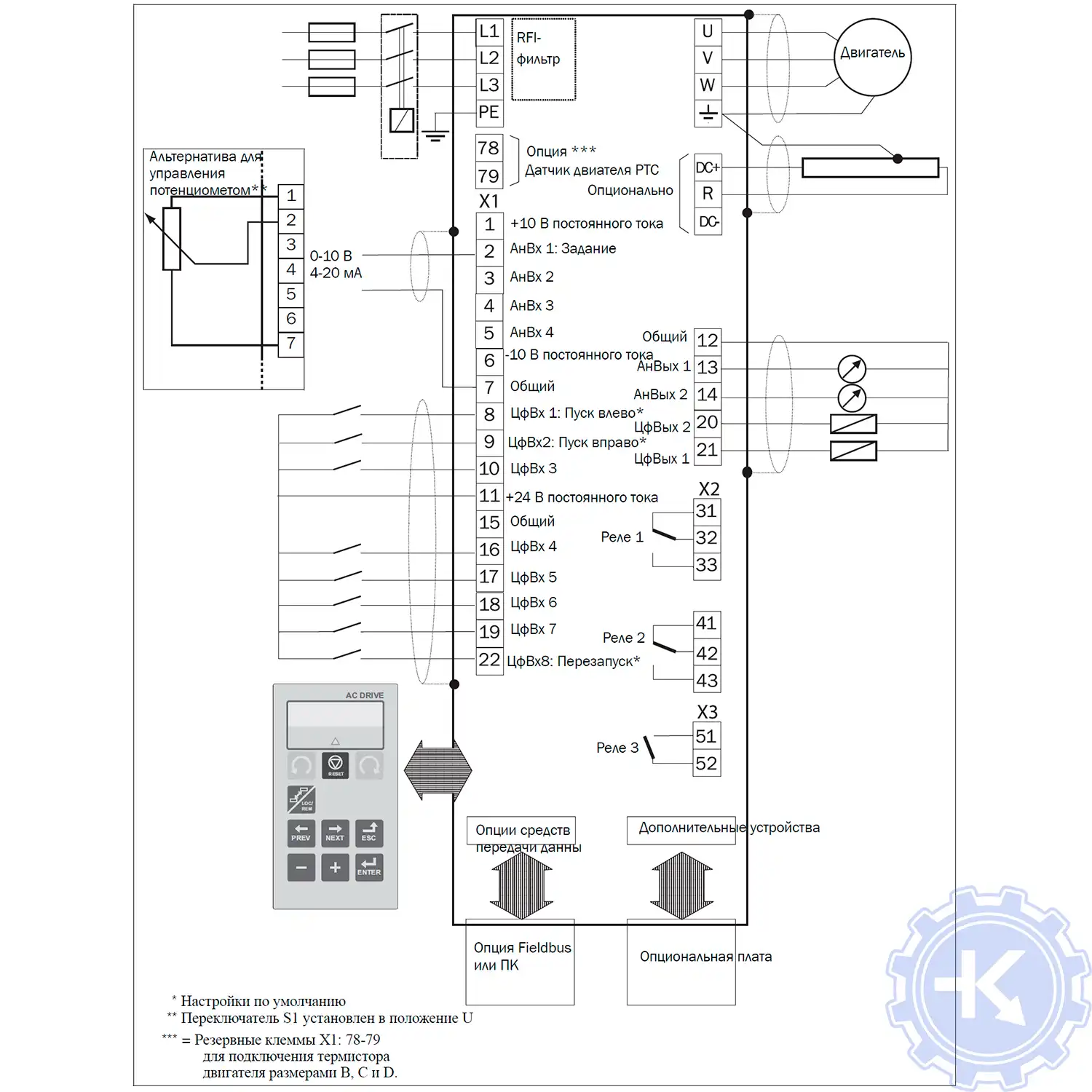

Схема подключения частотного преобразователя Emotron VFX

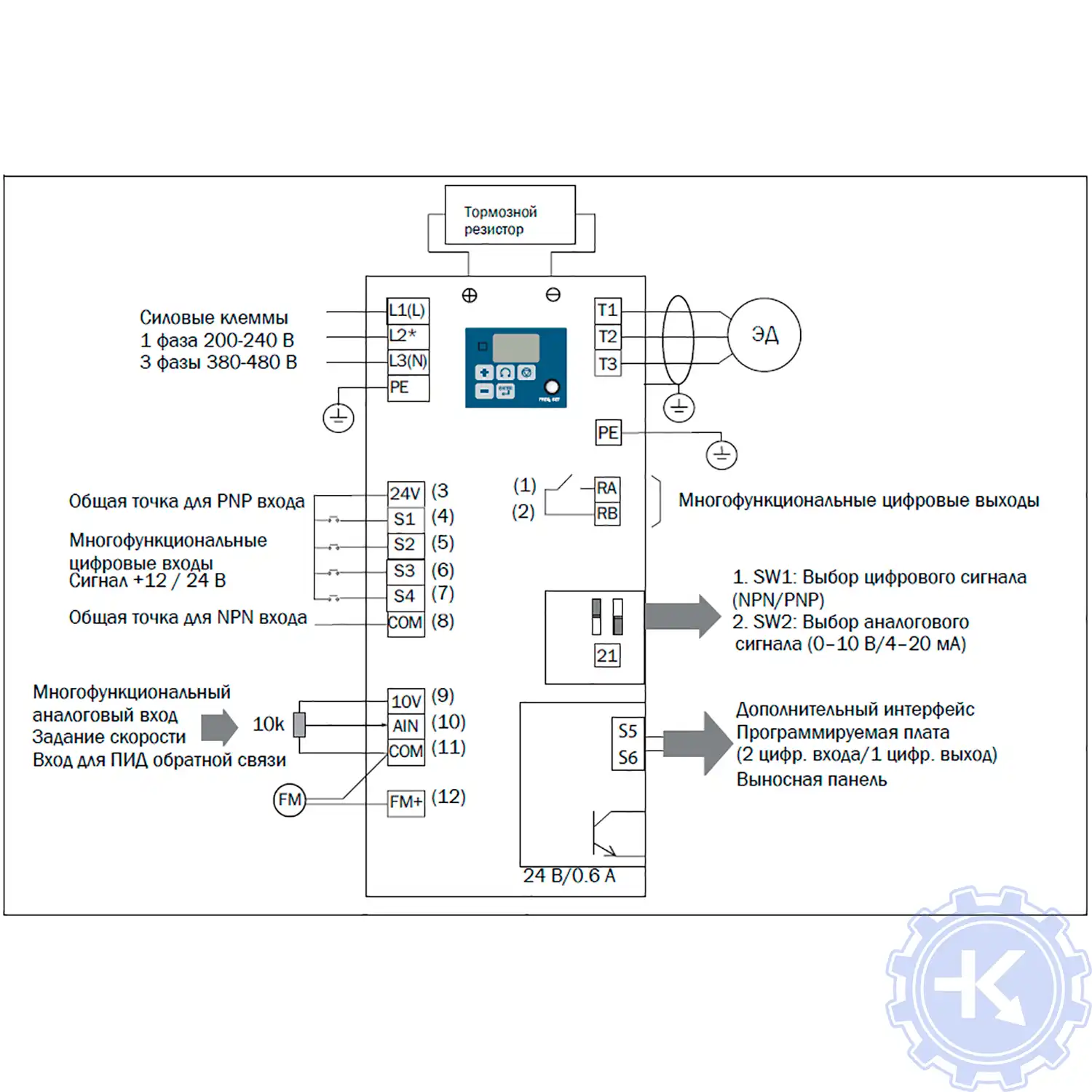

Схема подключения частотного преобразователя Emotron VSA

Схема подключения частотного преобразователя Emotron VFX

Схема подключения частотного преобразователя Emotron VSA

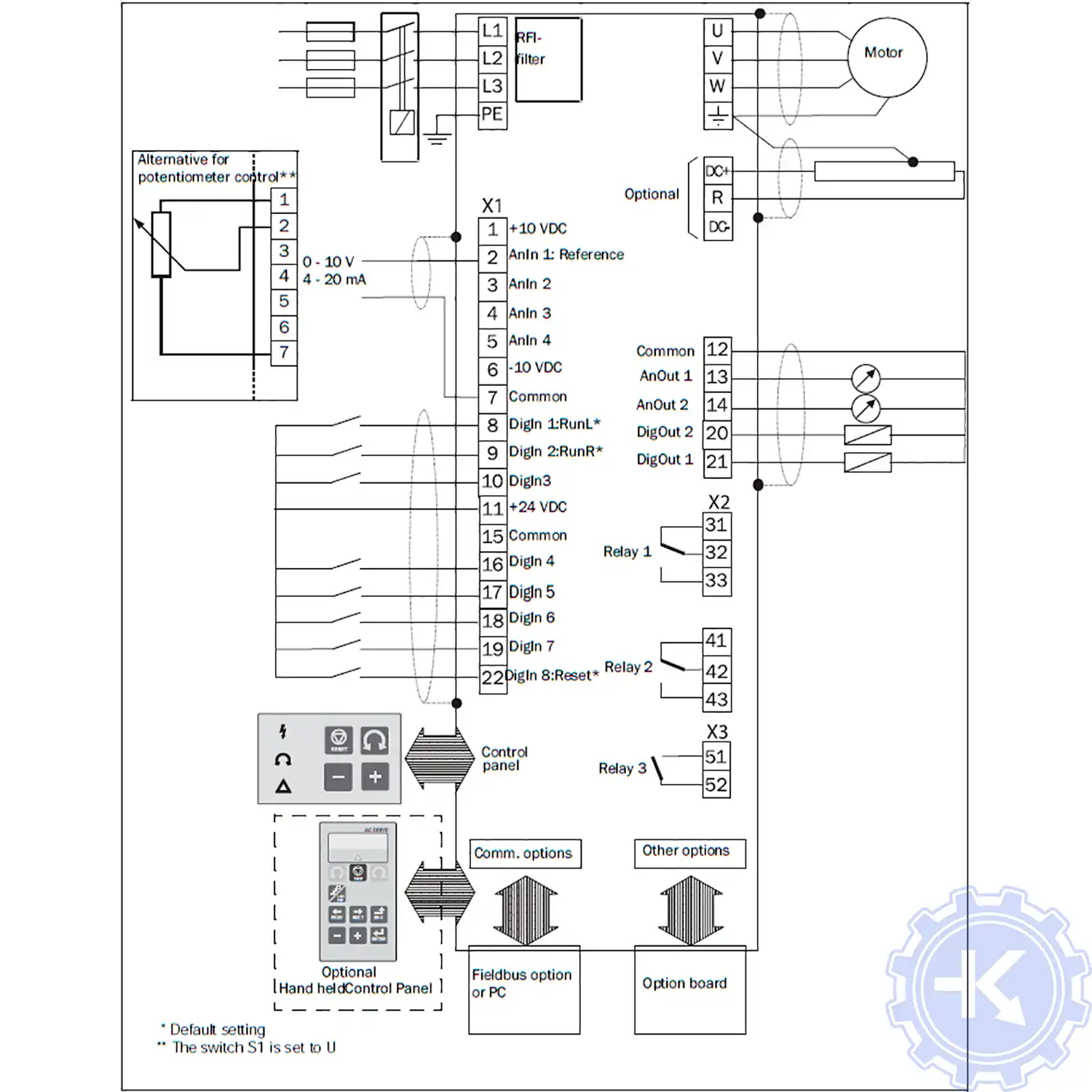

Схема подключения частотного преобразователя Emotron FDU

Схема подключения частотного преобразователя Emotron CDU

Схема подключения частотного преобразователя Emotron FDU

Схема подключения частотного преобразователя Emotron CDU

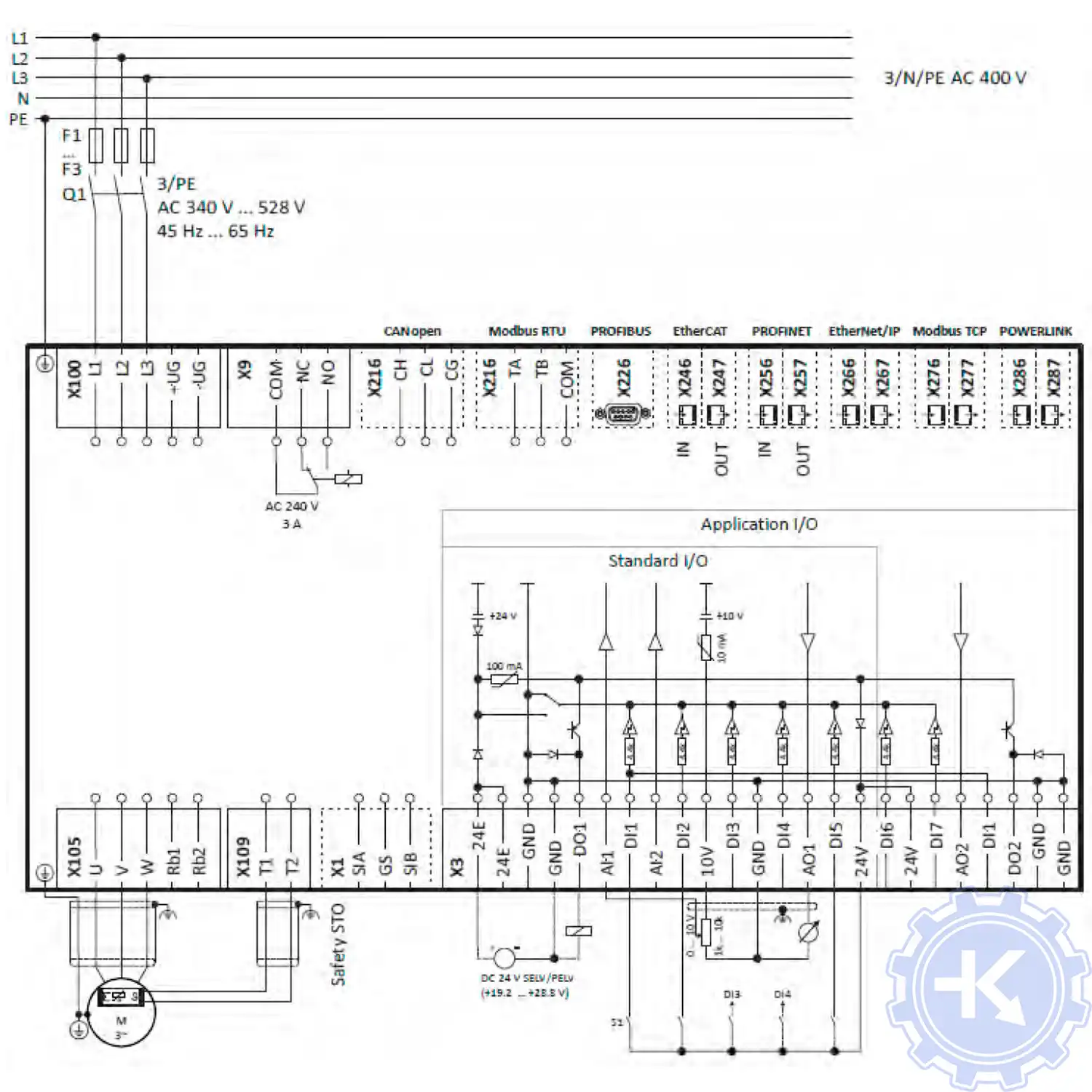

Схема подключения частотного преобразователя Emotron DSV

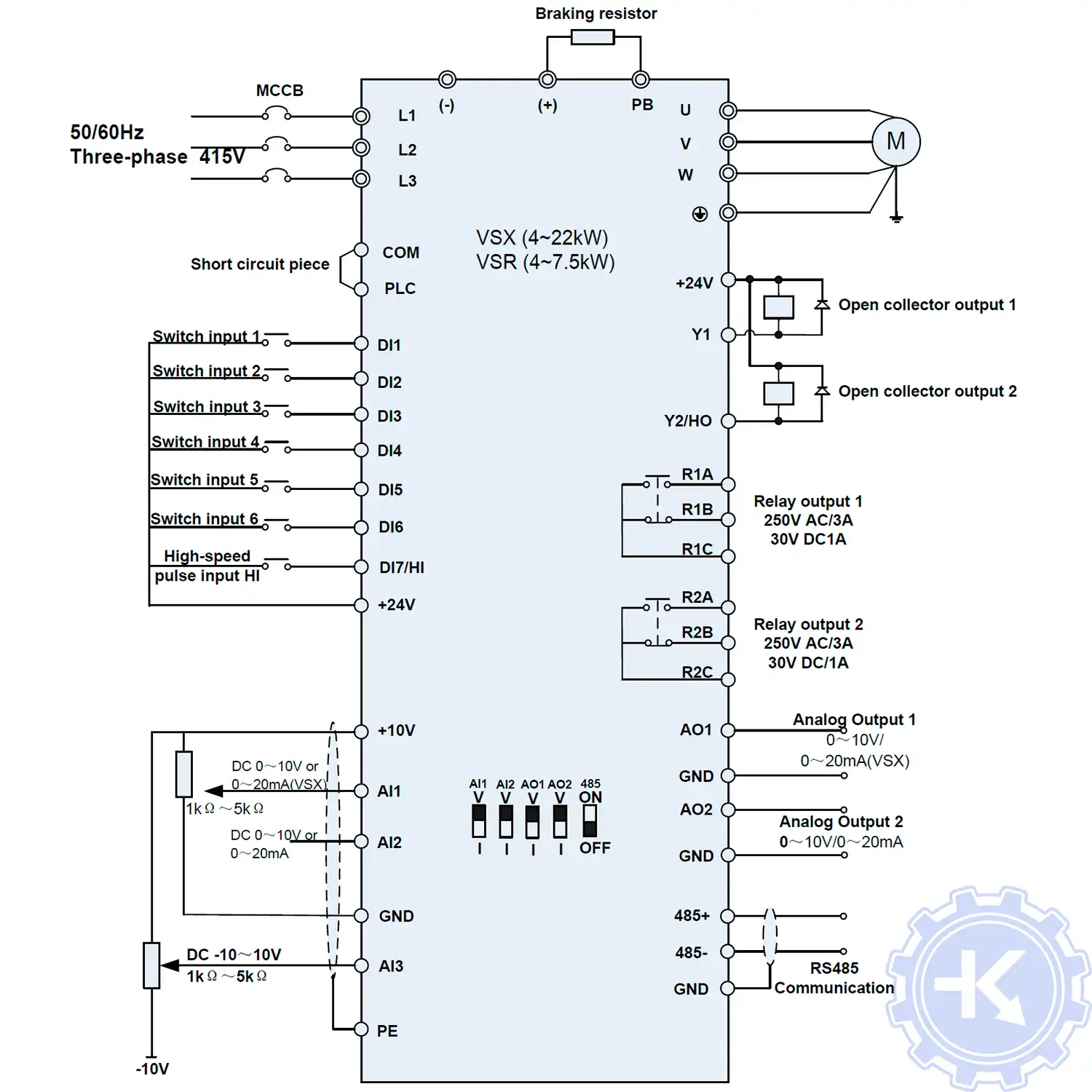

Схема подключения частотного преобразователя Emotron VSX, VSM, VSR, VSE, VSS

Схема подключения частотного преобразователя Emotron DSV

Схема подключения частотного преобразователя Emotron VSX, VSM, VSR, VSE, VSS
