Ремонт энкодеров в Курске

Ремонт абсолютных и инкрементальных энкодеров

Ремонт энкодера Heidenhain

Ремонт энкодера в частности абсолютного осложняется тем, что данный датчик состоит из двух составных частей это механическая составляющая и электронная начинка. Это очень сложное промышленное оборудование с крайне тонкой настройкой. Ремонт энкодеров как абсолютных, так и инкрементальных не возможен в полевых условиях и тем более без специализированного оборудования и компетентных, профессиональных специалистов.

Мы настоятельно рекомендуем не пытаться проводить ремонт энкодеров самостоятельно, восстановить датчик вы не сможете, но зато подобными действиями вы значительно удорожите последующий ремонт в специализированном сервисном центре.

Наш сервисный центр с 2002 года выполняет качественный ремонт энкодеров в Курске всех известных производителей таких как:

Ремонт энкодера Siemens

  • Sick
  • Heidenhain
  • Mitsubishi
  • Fanuc
  • Tamahawa
  • Kubler
  • Omron
  • Autonics
  • Panasonic
  • Delta

Благодаря накопленному опыту и хорошо укомплектованной ремонтно-материальной базе наши специалисты восстанавливают датчики угла поворота даже если на них нет технической документации или же они уже давно сняты с производства.

Ремонт энкодера завершает его установка на серводвигатель и тонкая настройка, после этого сервомотор с установленным и настроенным энкодером проверяется на специальном стенде с нагрузкой и без.

Ремонт энкодера в компании Кернел, преимущества

Ремонт энкодера

С момента открытия сервисного центра в 2002 году нашими специалистами были восстановлены тысячи единиц промышленного оборудования и электроники, накоплен бесценный опыт в том числе опыт в ремонте энкодеров любых производителей и года выпуска. Отдельное внимание хотим обратить на то, что:

  • Все ремонты мы проводим на элементном уровне тем самым сокращая время ремонта и его стоимость;
  • При ремонте промышленного оборудования применяются исключительно оригинальные запасные части;
  • Мы даем гарантию, в том числе на ремонт энкодеров 6 месяцев;
  • Инженеры нашей компании постоянно повышают свою квалификацию;
  • В нашей команде работают профессионалы.

Ремонт энкодера Sick

Мы предлагаем не просто квалифицированный ремонт энкодера в Курске, в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию.

Восстановлением датчиков угла поворота, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленной электроники и оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры.

Инженеры нашей компании за более чем 15-и летнее существование компании выполнили не одну сотню ремонтов энкодера, выпущенных под разными брендами, и получили колоссальный опыт в этом направлении.

Программирование энкодеров

На ряду с ремонтом энкодера сервисный центр "Кернел" предлагает еще одну немаловажную услугу - программирование энкодеров. Сам по себе энкодер даже если он исправен не сможет работать в паре с сервомотором без тонкой настройки, программирование энкодера нужно для правильной и стабильной работы данной связке промышленного оборудования.

Программирование энкодеров проводится высококвалифицированным, компетентным персоналом с применением специализированного оборудования.

Так же как и на ремонт энкодера так и на программирование энкодера распространяется шестимесячная гарантия. Как правило она не пригождается, так как мы внимательно следим за качеством всех выполняемых работ, как по ремонту так и по программированию промышленного оборудования.

Ошибки энкодера

В таблице представлены ошибки энкодера возникающие при работе в паре с частотным преобразователем ESQ 760

Код

Ошибка

Расшифровка

Устранение

E.CF

Ошибка связи RS485

Настройка скорости передачи данных неверна.

Ошибка подключения кабеля.

Адрес устройства неправильный.

Сильная помеха связи.

Проверьте скорость обмена данными.

Проверьте связь.

Установить корректный адрес устройства.

Улучшить защиту от помех.

E.Esd1

Ошибка работы энкодера

Отключен кабель энкодера.

Энкодер неисправен

Проверьте кабель и разъем энкодера.

Проверьте сигналы от энкодера

E.Ecd2

Ошибка работы энкодера

Отключен кабель энкодера.

Энкодер неисправен

Проверьте кабель и разъем энкодера.

Проверьте сигналы от энкодера

E.dp

Ошибка связи DP

Неправильная настройка скорости передачи данных,

Неисправность линии связи,

Неправильный адрес связи,

Сильные помехи

Установите соответствующую скорость передачи.

Проверить интерфейс линии связь.

Установите правильный адрес.

Изменить или заменить кабель, чтобы лучше противостоять помехам.

E.cAN

Ошибка связи CAN

Неправильная настройка скорости передачи данных,

Неисправность линии связи,

Неправильный адрес связи,

Сильные помехи

Установите соответствующую скорость передачи.

Проверить интерфейс линии связь.

Установите правильный адрес.

Изменить или заменить кабель, чтобы лучше противостоять помехам.

Производители энкодеров

Специалисты сервисного центра выполняют ремонт резольверов вне зависимости от производителя и года выпуска. Самые распространенные производители энкодеров - это:

  • SIEMENS
  • TAMAGAWA
  • SICK
  • HEIDENHAIN
  • BAUMER

После окончания ремонта энкодера, его установки на серводвигатель и последующей тонкой настройки, в работе отремонтированный датчик не коем образом не будет отличатся от нового.

Типы и распиновка энкодеров, документация

Типы энкодеров

Производитель

Типы энкодеров

HEIDENHAIN

ROD 430 5000 27S12-03, ERN 1381.020-2048, ROD 426 250 03S12-03, ERN 1387 2048 62S14-70, EQN 1325 512 62s12-71, ROD 420.014 5000

TAMAGAWA

TS5668N20, TS5710N40, TS5711N40, TS5643N110, TS5667N120, TS5702N40, TS5667N420, TS5700N8420, TS5667N253, TS5667N650

SICK

DFS60, DFS60 inox, DFV60, DUS60, DUV60, AFS60 SSI, AFM60 SSI, AFS60 inox, AFM60 inox, AHS36 SSI, AHM36 SSI, AHS36 CANopen

BAUMER

BDK 16, BHK 16, BMMV 58 - hermetic, BMSK 55, BRID 58S, BRIH 40, BRIH 58S, BRIV 30, BRIV 30R, BRIV 58K, BRIV 58S, EAL580-SC, EAM500

Выше приведен далеко не полный список энкодеров, ремонт которых производит сервисный центр "Кернел".

Распиновка энкодеров

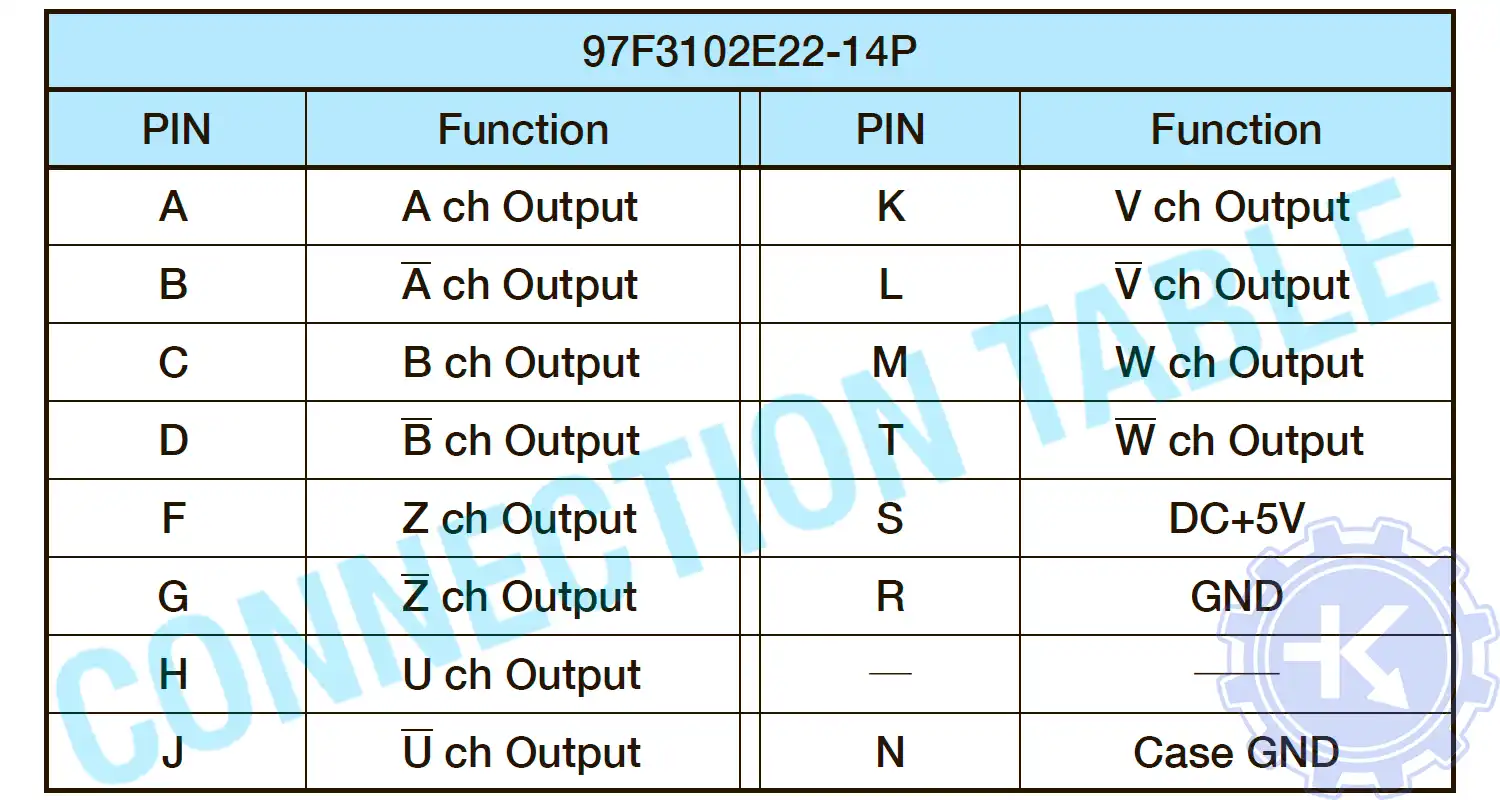

У каждой серии энкодеров а тем более у каждого отдельно взятого производителя распиновка разъема энкодера будет отличатся ниже приведена распиновка энкодеров TAMAGAWA.

Схема распиновки энкодера TAMAGAWA TS53, серия OIS38

Схема распиновки энкодера TAMAGAWA TS51, серия OIS66

Схема распиновки энкодера TAMAGAWA TS53, серия OIS38

Схема распиновки энкодера TAMAGAWA TS51, серия OIS66

Схема распиновки энкодера TAMAGAWA TS50, серия OIS68

Схема распиновки энкодера TAMAGAWA TS50, серия OIS128

Схема распиновки энкодера TAMAGAWA TS50, серия OIS68

Схема распиновки энкодера TAMAGAWA TS50, серия OIS128

Схема распиновки энкодера TAMAGAWA TS517, серия OIS85

Схема распиновки энкодера TAMAGAWA TS517, серия OIS85

Энкодеры, документация

Энкодеры TAMAGAWA SEIKI скачать руководство (документация) в формате PDF

PDF Скачать PDF

Энкодеры SICK серия ARS60 скачать руководство (документация) в формате PDF

PDF Скачать PDF

Поворотные энкодеры HEIDENHAIN скачать руководство (документация) в формате PDF

PDF Скачать PDF

Линейные энкодеры HEIDENHAIN скачать руководство (документация) в формате PDF

PDF Скачать PDF

Энкодеры BAUMER скачать руководство (документация) в формате PDF

PDF Скачать PDF

Знакомство с энкодером

Ремонт энкодера Heidenhain

Энкодер представляет собой датчик, который способен преобразовывать угловые и линейные перемещения в цифровые или аналоговые сигналы. Принцип работы энкодера сводится к преобразованию механических перемещений в электрические сигналы.

Энкодеры широко распространены, и используются в связке с серводвигателем в производствах с необходимостью регистрации максимально точных измерений поворотов, вращений, наклонов и углов.

Энкодер очень точный датчик, но к сожалению, у него есть свои минусы. Энкодеры крайне боятся механических ударов. В случае механического воздействия на датчик, ремонт энкодера неизбежен. Все дело, в кодирующем стекле которое находится в самом датчике и служит для точной регулировки вращения вала двигателя.

Ремонт энкодера Mitsubishi

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, это кодирующие стекло.

Энкодер имеет электронные компоненты, неисправность которых так же влечет за собой ремонт датчика.

Также может быть подобная неисправность энкодера:

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Оставить заявку на ремонт энкодера

Оставьте заявку менеджерам на ремонт энкодера в Курске - это можно сделать несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Мы дадим Вашему энкодеру вторую жизнь!

Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
