Ошибки частотного преобразователя Шнайдер

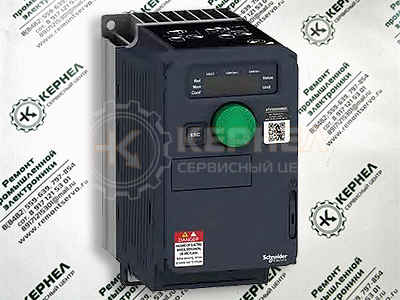

Ошибки частотного преобразователя Schneider ATV320Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь Шнайдер, точнее ошибки частотного преобразователя Schneider ATV320, коды ошибок и их расшифровка. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр.

Ниже приведены все возможные ошибки частотного преобразователя Schneider ATV320 и их расшифровка.

Коды ошибок частотного преобразователя Schneider и их расшифровка.

В таблицах ниже приведены все коды ошибок частотного преобразователя Schneider и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Коды ошибок частотного преобразователя Schneider ATV320, приведенные в таблице ниже, сбрасываются путем отключения питания.

Внимание, для предотвращения рецидива необходимо устранить причину сбоя и только после этого выключить, и заново включить преобразователь частоты.

Обнаруженная ошибкаНазваниеВероятная причинаСредство

AnF

[Load slipping]

  • Разница между выходной частотой и обратной связью по скорости неверна.
  • Проверьте параметры двигателя, коэффициента усиления и стабильности.
  • Добавить тормозной резистор.
  • Проверьте размер двигателя / привода / нагрузки.
  • Проверьте механическую муфту энкодера и его проводку.
  • Проверьте настройку параметров

ASF

[Angle Error]

  • Это происходит во время измерения угла фазового сдвига, если фаза двигателя отключена или если индуктивность двигателя слишком высокая.
  • Проверьте фазы двигателя и максимальный ток, разрешенный приводом.

brF

[Brake feedback]

  • Контакт обратной связи тормоза не соответствует логике управления тормозом.
  • Проверьте цепь обратной связи и цепь управления логикой тормоза.
  • Проверьте механическое состояние тормоза.
  • Проверьте тормозные накладки.

CrF1

[Precharge]

  • Реле контроля зарядки обнаружило неисправность или повреждение зарядного резистора.
  • Выключите привод и затем снова включите.
  • Проверьте внутренние соединения.
  • Свяжитесь со службой поддержки Schneider Electric.

EEF1

[Control Eeprom]

  • Ошибка внутренней памяти, блок управления.
  • Проверьте окружающую среду (электромагнитная совместимость).
  • Выключение, сброс, возврат к заводским настройкам.
  • Свяжитесь со службой поддержки Schneider Electric.

EEF2

[Power Eeprom]

  • Внутренняя память обнаружена сбой, карта питания.

FCF1

[Out. contact. stuck]

  • Выходной контактор остается замкнутым, хотя условия открытия выполнены.
  • Проверьте контактор и его проводку.
  • Проверьте цепь обратной связи.

HdF

[IGBT desaturation]

  • Короткое замыкание или заземление на выходе привода.
  • Проверьте кабели, соединяющие привод с двигателем, и изоляцию двигателя.

ILF

[internal com. link]

  • Прерывание связи между дополнительной картой и дисководом.
  • Проверьте окружающую среду (электромагнитная совместимость).
  • Проверьте соединения.
  • Замените дополнительную карту.
  • Свяжитесь со службой поддержки Schneider Electric.

InF1

[Rating error]

  • Карта питания отличается от карты, сохраненной.
  • Проверьте ссылку на карту питания.

InF2

[Incompatible PB]

  • Карта питания несовместима с блоком управления.
  • Проверьте правильность подключения карты питания и ее совместимость.

InF3

[Internal serial link]

  • Прерывание связи между внутренними картами.
  • Проверьте внутренние соединения.
  • Свяжитесь со службой поддержки Schneider Electric.

InF4

[Internal-mftg zone]

  • Внутренние данные несовместимы.
  • Перекалибруйте привод (выполняется компанией Schneider Electric).

InF6

[Internal - fault

option]

  • Опция, установленная в приводе, не распознается.
  • Проверьте ссылку и совместимость с опцией.
  • Убедитесь, что опция хорошо вставлена в ATV320.

InF9

[Internal- I

measure]

  • Текущие измерения неверны.
  • Замените датчики тока или карту питания.
  • Свяжитесь со службой поддержки Schneider Electric.

InFA

[Internal-mains

circuit]

  • Входной каскад работает неправильно.
  • Свяжитесь со службой поддержки Schneider Electric.

InFb

[Internal- th.

sensor]

  • Датчик температуры привода работает неправильно.
  • Заменить датчик температуры привода.
  • Свяжитесь со службой поддержки Schneider Electric.

InFE

[internal- CPU ]

  • Внутренняя неисправность микропроцессора.
  • Выключение и сброс.
  • Свяжитесь со службой поддержки Schneider Electric.

SAFF

[Safety fault]

  • Превышен допустимый период.
  • Превышен порог SS1.
  • Неправильная конфигурация.
  • Обнаружена повышенная скорость SLS-типа.
  • Проверьте конфигурацию функций безопасности.
  • Проверьте руководство по встроенным функциям безопасности ATV320
  • Свяжитесь со службой поддержки Schneider Electric.

SOF

[Overspeed]

  • Нестабильность или слишком высокая загруженность.
  • Проверьте параметры двигателя, коэффициента усиления и стабильности.
  • Добавить тормозной резистор.
  • Проверьте размер двигателя/привода/нагрузки.
  • Проверьте настройки параметров функции [FREQUENCY METER] (FqF-) если она сконфигурирована.

SPF

[Speed fdback loss]

  • Отсутствует сигнал «Импульсный вход», если вход используется для измерения скорости.
  • Отсутствует сигнал обратной связи энкодера
  • Проверьте проводку of the input cable и the detector used.
  • Проверьте конфигурационные параметры энкодера.
  • Проверьте проводку между датчиком и приводом.
  • Проверьте энкодер.

Коды ошибок частотного преобразователя Schneider ATV320, которые после устранения причины можно сбросить при помощи функции автоматического перезапуска.

Обнаруженная ошибкаНазваниеВероятная причинаСредство

bLF

[Brake control]

  • Ток снятия тормоза не достигнут.
  • Порог частоты включения тормоза [Brake engage freq] (bEn) регулируется только при назначении управления логикой тормоза.
  • Проверьте подключение привода/двигателя.
  • Проверьте обмотки двигателя.
  • Проверьте настройки [Brake release I FW] (Ibr) и
  • [Brake release I Rev] (Ird
  • Примените рекомендуемые настройки для
  • [Brake engage freq] (bEn).

CnF

[Com. network]

  • Прерывание связи на коммуникационной карте.
  • Проверьте окружающую среду (электромагнитная совместимость).
  • Проверьте проводку.
  • Проверьте тайм-аут.
  • Замените дополнительную карту.
  • Свяжитесь со службой поддержки Schneider Electric.

COF

[CANopen com.]

  • Прерывание связи по шине CANopen®.
  • Проверьте коммуникационную шину.
  • Проверьте тайм-аут.
  • См. Руководство пользователя CANopen®.

EPF1

[External flt-LI/Bit]

  • Событие, инициируемое внешним устройством, в зависимости от пользователя.
  • Проверьте устройство, которое вызвало запуск и сброс.

EPF2

[External fault com.]

  • Событие, инициируемое сетью связи.
  • Проверьте причину срабатывания и сброса.

FbES

[FB stop flt.]

  • Функциональные блоки были остановлены во время работы двигателя.
  • Проверьте конфигурацию [Stop FB Stop motor] (FbSM).

FCF2

[Out. contact. open.]

  • Выходной контактор остается открытым, хотя условия закрытия выполнены.
  • Проверьте контактор и его проводку.
  • Проверьте цепь обратной связи.

LCF

[input contactor]

  • Преобразователь не включен, хотя
  • [Mains V. time out ] (LCt) прошло.
  • Проверьте контактор и его проводку.
  • Проверьте тайм-аут.
  • Проверьте сеть питания/контактор/подключение привода.

LFF3

[AI3 4-20mA loss]

  • Потеря задания 4-20 мА на аналоговом входе AI3.
  • Проверьте соединение на аналоговых входах.

ObF

[Overbraking]

  • Торможение слишком внезапное или движущая сила.
  • Слишком высокое напряжение питания.
  • Увеличьте время торможения.
  • При необходимости установите тормозной резистор.
  • Активируйте функцию [Dec ramp adapt.] (brA), если она совместима с приложением.
  • Проверьте напряжение питания.

OCF

[Overcurrent]

  • Параметры в меню [SETTINGS] (SEt-) и [MOTOR CONTROL] (drC-) некорректы.
  • Инерция или нагрузка слишком высокая.
  • Механическая блокировка.
  • Проверьте параметры.
  • Проверьте размер двигателя/привода/нагрузки.
  • Проверьте состояние механизма.
  • Уменьшите [Current limitation] (CLI).
  • Увеличьте частоту переключения.

OHF

[Drive overheat]

  • Слишком высокая температура привода.
  • Проверьте нагрузку двигателя, вентиляцию привода и температуру окружающей среды. Подождите, пока накопитель остынет перед повторным запуском.

OLC

[Proc. overload flt]

  • Перегрузка процесса.
  • Проверьте и устраните причину перегрузки.
  • Проверьте параметры функции [PROCESS OVERLOAD](OLd-).

OLF

[Motor overload]

  • Срабатывает при чрезмерном токе двигателя.
  • Проверьте настройку тепловой защиты двигателя, проверьте нагрузку двигателя. Перед перезапуском подождите, пока двигатель остынет.

OPF1

[1 output phase loss]

  • Потеря одной фазы на выходе привода.
  • Проверьте соединения от привода к двигателю.

OPF2

[3 motor phase loss]

  • Двигатель не подключен или мощность двигателя слишком низкая.
  • Выходной контактор разомкнут.
  • Мгновенная нестабильность тока двигателя.
  • Проверьте соединения от привода к двигателю.
  • Если используется выходной контактор, установите [Output Phase Loss] (OPL) в [Output cut] (OAC)
  • Тестирование на двигателе малой мощности или без двигателя: в режиме заводских настроек активна функция обнаружения потери фазы двигателя [Output Phase Loss] (OPL) = [Yes] (YES). Чтобы проверить привод в тестовой или эксплуатационной среде, без использования двигателя с той же номинальной характеристикой, что и привод (в особенности для приводов большой мощности), отключите обнаружение обрыва фазы двигателя [Output Phase Loss] (OPL) = [No] (nO).
  • Проверьте и оптимизируйте следующие параметры: [IR compensation] (UFr), [Rated motor volt.] (UnS) и [Rated mot. current] (nCr) выполните [Auto tuning] (tUn).

OSF

[Mains overvoltage]

  • Слишком высокое напряжение питания.
  • Нарушение электропитания.
  • Проверьте напряжение питания.

OtFL

[LI6=PTC overheat]

  • Перегрев зондов PTC, обнаруженных на входе LI6.
  • Проверьте нагрузку двигателя и размер двигателя.
  • Проверьте вентиляцию двигателя.
  • Подождите, пока двигатель остынет перед повторным запуском.
  • Проверьте тип и состояние зондов PTC.

PtFL

[LI6=PTC probe]

  • ПТК-датчик на входе LI6 разомкнут или закорочен.
  • Проверьте датчик PTC и проводку между ним и двигателем / приводом.

SCF1

[Motor short circuit]

  • Короткое замыкание или заземление на выходе привода.
  • Проверьте кабели, соединяющие привод с двигателем, и изоляцию двигателя.
  • Уменьшите частоту коммутации.
  • Соедините дроссели последовательно с электродвигателем.
  • Проверьте настройку контура скорости и тормоза.
  • Увеличьте [Time to restart] (ttr).
  • Увеличьте частоту переключения.

SCF3

[Ground short circuit]

  • Значительный ток утечки на землю на выходе привода, если несколько двигателей подключены параллельно.
  • Проверьте кабели, соединяющие привод с двигателем, и изоляцию двигателя.
  • Уменьшите частоту коммутации.
  • Соедините дроссели последовательно с электродвигателем.
  • Проверьте настройку контура скорости и тормоза.
  • Увеличьте [Time to restart] (ttr).
  • Уменьшите частоту коммутации.

SCF4

[IGBT short circuit]

  • Неисправность компонента питания.
  • Свяжитесь со службой поддержки Schneider Electric.

SCF5

[Motor short circuit]

  • Короткое замыкание на выходе привода.
  • Проверьте кабели, соединяющие привод с двигателем, и изоляцию двигателя.
  • Свяжитесь со службой поддержки Schneider Electric.

SLF1

[Modbus com.]

  • Прерывание связи по шине Modbus.
  • Проверьте коммуникационную шину.
  • Проверьте тайм-аут.
  • См. Руководство пользователя Modbus.

SLF2

[PC com.]

  • Прерывание связи с программным обеспечением ПК.
  • Проверьте соединительный кабель программного обеспечения ПК.
  • Проверьте тайм-аут.

SLF3

[HMI com.]

  • Прерывание связи с графическим терминалом или удаленным терминалом дисплея.
  • Проверьте подключение терминала
  • Проверьте тайм-аут.

SSF

[Torque/current lim]

  • Переключение на ограничение момента или тока.
  • Проверьте, есть ли какие-либо механические проблемы.
  • Проверьте параметры [TORQUE LIMITATION] (tOL-) и параметры [TORQUE OR I LIM. DETECT.] (tId-).

tJF

[IGBT overheat]

  • Перегрев преобразователя.
  • Проверьте номинал нагрузки/двигателя/преобразователя.
  • Уменьшите частоту коммутации.
  • Подождите, пока двигатель остынет перед повторным запуском.

tnF

[Auto-tuning]

  • Специальный двигатель или двигатель, мощность которого не подходит для привода.
  • Двигатель не подключен к приводу.
  • Двигатель не остановлен
  • Проверьте совместимость двигателя/привода.
  • Убедитесь, что двигатель присутствует во время автонастройки.
  • Если используется выходной контактор, закройте его во время автонастройки.
  • Убедитесь, что двигатель остановлен во время настройки.

ULF

[Proc. underload Flt]

  • Недогрузка процесса.
  • Проверьте и устраните причину недогрузки.
  • Проверьте параметры функции [PROCESS UNDERLOAD] (Uld-).

Коды ошибок частотного преобразователя Schneider ATV320, которые очищаются автоматически, сразу после исчезновения причины их появления.

Обнаруженная ошибкаНазваниеВероятная причинаСредство

CFF

[Incorrect config.]

  • Опционная карта изменена или удалена.
  • Блок управления заменен блоком управления, сконфигурированным на диске с другим рейтингом.
  • Текущая конфигурация является непоследовательной.
  • Проверьте, нет ли ошибок карты.
  • В случае, если опциональная карта была изменена / удалена умышленно, См. Замечания ниже.
  • Проверьте, нет ли ошибок карты.
  • В случае намеренного изменения блока управления, См. Замечания ниже.
  • Возврат к заводским настройкам или получение конфигурации резервного копирования, если она действительна.

CFI

CFI2

[Invalid config.]

  • Недопустимая конфигурация.
  • Конфигурация, загруженная в привод через шину или сеть связи, является непоследовательной.
  • Проверьте загруженную ранее конфигурацию.
  • Загрузите совместимую конфигурацию.

CSF

[Ch. Sw. fault]

  • Переключить на недопустимые каналы.
  • Проверьте параметры функции.

dLF

[Dynamic load fault]

  • Изменение аномальной нагрузки.
  • Убедитесь, что нагрузка не заблокирована препятствием.
  • Удаление команды запуска вызывает сброс.

FbE

[FB fault]

  • Функциональные блоки ошибка.
  • См. [FB Fault] (FbFt) для подробностей.

HCF

[Cards pairing]

  • Функция [CARDS PAIRING] (PPI-)
  • может быть конфигурорована и карта ПЧ может быть изменена.
  • В случае ошибки карты повторно вставьте оригинальную карту.
  • Подтвердите конфигурацию вводом пароля [Pairing password] (PPI) если карта была заменена вами.

PHF

[Input phase loss]

  • Неправильная подача электропривода или сгоревший предохранитель.
  • Отсутствует одна фаза.
  • Трехфазный ATV320, используется в однофазных сетях питания.
  • Несбалансированная нагрузка.
  • Эта защита работает только с приводом при нагрузке.
  • Проверьте подключение к электросети и предохранители.
  • Используйте 3-фазную сеть питания.
  • Отключите обнаруженную ошибку [Input phase loss] (IPL)= [No] (nO).

USF

[Undervoltage]

  • Слишком низкое напряжение питание.
  • Падение переходного напряжения.
  • Проверьте напряжение и параметры [UNDERVOLTAGE MGT] (USb-)

Коды ошибок частотного преобразователя Schneider ATV320, отображаемых на удаленном терминале дисплея.

КодНазваниеОписание

InIt

[Initialization in progress]

Инициализация микроконтроллера. Выполняется поиск конфигурации связи.

COM.E

[Communication error]

Время обнаружения неисправности (50 мс).

Это сообщение отображается после 20 попыток связи.

A-17

[Alarm button]

Клавиша удерживается более 10 секунд. Клавиатура отключена.

Клавиатура просыпается при нажатии клавиши.

CLr

[Confirmation of detected fault reset]

Это отображается, когда кнопка STOP нажимается один раз, если активный командный канал является удаленным терминалом дисплея.

dEU.E

[Drive disparity]

Марка ПЧ не соответствует названию удаленного терминала дисплея.

rOM.E

[ROM anomaly]

Терминал удаленного терминала обнаруживает аномалию ПЗУ на основе расчета контрольной суммы.

rAM.E

[RAM anomaly]

Терминал удаленного терминала обнаруживает аномалию RAM.

CPU.E

[Other detected faults]

Другие обнаруженные неисправности.

Сброс ошибок и Ремонт частотников в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей Schneider ATV320. Логотип компании 'Кернел'Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт промышленной электроники производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, программированием и настройкой частотного преобразователя Schneider ATV320? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Похожие статьи
