Частотный преобразователь Danfoss, ошибки частотника

Коды ошибок частотного преобразователя danfoss

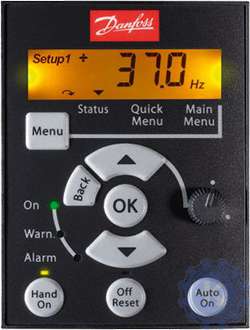

Информационная панель частотного преобразователя

Такая промышленная электроника как частотные преобразователи работают на каждом современном производстве, управляя от систем вентиляции и теплоснабжения до автоматизированного производственного оборудования. Преобразователи частоты — это сложный электронный прибор, который, как и вся электроника может сбоить. В процессе работы частотник может говоря простым языком дать сбой, как понять в чем причина вынужденной остановки понять достаточно трудно. Для простоты общения, преобразователи частоты на информационной панели показывают коды ошибок, расшифровав которые можно понять суть проблемы.

Возьмем к примеру частотный преобразователь Danfos, как один из самых распространённых на Российском рынке частотников, и на его примере рассмотрим данную проблему.

Коды ошибок частотного преобразователя Danfoss с расшифровкой приведены в таблице ниже.

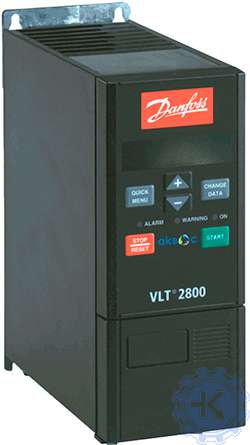

Ремонт частотника Danfoss VLT-2800

  • Ошибка 2 (error 2, ERR2, AL2, W2) - низкий уровень сигнала внешнего источника задания частоты.
  • Ошибка 4 (error 4, ERR4, AL4, W4) – низкий уровень напряжения одной или нескольких линий на входе преобразователя.
  • Ошибка 5 (error 5, ERR5, AL5, W5) – уровень напряжения цепи постоянного тока выпрямителя выше установки.
  • Ошибка 6 (error 6, ERR6, AL6, W6) - уровень напряжения цепи постоянного тока выпрямителя ниже установки.
  • Ошибка 7 (error 7, ERR7, AL7, W7) – высокий уровень напряжения цепи постоянного тока выпрямителя.
  • Ошибка 8 (error 8, ERR8, AL8, W8) – низкий уровень напряжения цепи постоянного тока выпрямителя.
  • Ошибка 9 (error 9, ERR9, AL9, W9) – перегрузка инвертора.
  • Ошибка 10 (error 10, ERR10, AL10, W10) – перегрузка электродвигателя.
  • Ошибка 11 (error 11, ERR11, AL11, W11) – перегрев двигателя, неисправность термистора двигателя.
  • Ошибка 12 (error 12, ERR12, AL12, W12) - ток на выходе выше установки.
  • Ошибка 13 (error 13, ERR13, AL13, W13) – перегрузка.
  • Ошибка 14 (error 14, ERR14, AL14, W14) – короткое замыкание на землю.
  • Ошибка 15 (error 15, ERR15, AL15, W15) – неисправность системы питания.
  • Ошибка 16 (error 16, ERR16, AL16, W16) - короткое замыкание на выходе преобразователя Danfoss.
  • Ошибка 17 (error 17, ERR17, AL17, W17) – таймаут соединения.
  • Ошибка 18 (error 18, ERR18, AL18, W18) – таймаут соединения2.
  • Ошибка 33 (error 33, ERR33, AL33, W33) – выходная частота выше установки.
  • Ошибка 35 (error 35, ERR35, AL35, W35) – неисправность коммутирующего устройства на входе инвертора.
  • Ошибка 36 (error 36, ERR36, AL36, W36) – перегрев частотного преобразователя.
  • Ошибка 37 (error 37, ERR37, AL37, W37) – внутренняя ошибка.
  • Ошибка 38 (error 38, ERR38, AL38, W38) – внутренняя ошибка.
  • Ошибка 39 (error 39, ERR39, AL39, W39) – внутренняя ошибка.
  • Ошибка 40 (error 40, ERR40, AL40, W40) – внутренняя ошибка.
  • Ошибка 41 (error 41, ERR41, AL41, W41) – внутренняя ошибка.
  • Ошибка 42 (error 42, ERR42, AL42, W42) – внутренняя ошибка.
  • Ошибка 43 (error 43, ERR43, AL43, W43) – внутренняя ошибка.
  • Ошибка 44 (error 44, ERR44, AL44, W44) – внутренняя ошибка.
  • Ошибка 45 (error 45, ERR45, AL45, W45) – внутренняя ошибка.

Ошибки частотника Данфос могут быть не только в цифровом формате, в виде кода, но и в текстовом. Рассмотрим ошибки частотного преобразователя danfoss VLT Micro Drive FC 51. Информационные сообщения об ошибке частотника кардинально отличаются от кодов ошибок частотника Danfoss VLT 2800.

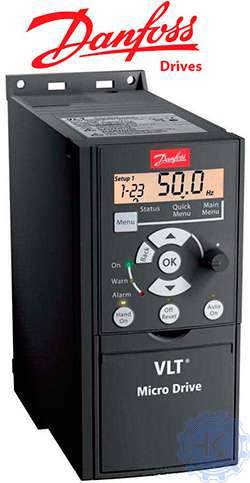

Ремонт частотника Danfoss VLT Micro Drive FC 51

  • Ошибка "нулевого" аналогового сигнала. – Сигнал на клемме 53 или 60 ниже 50 % от значения, установленного в пар. 6-10, 6-12 и 6-22.
  • Потеря фазы питания* – Потеря фазы на стороне питания или слишком большая асимметрия напряжения питания. Проверьте напряжение питания.
  • Повышенное напряжение пост. тока смотри* – Напряжение промежуточной цепи превышает предельно допустимое значение.
  • Пониженное напряжение постоянного тока* – Напряжение промежуточной цепи падает ниже порога предупреждения о низком напряжении.
  • Перегрузка инвертора. – Слишком длительная нагрузка, превышающая полную (100 %).
  • ЭТР: перегрев двигателя. – Перегрев двигателя из-за нагрузки, превышающей полную (100 %) нагрузку, в течение слишком длительного времени.
  • Перегрев термистора двигателя. – Обрыв в термисторе или в цепи его подключения.
  • Предел момента. – Превышен предельный крутящий момент, установленный в пар. 4-16 или 4-17.
  • Превышение тока. – Превышен предел пикового тока инвертора.
  • Пробой на землю. – Замыкание выходных фаз на землю.
  • Короткое замыкание. – Короткое замыкание в двигателе или на его клеммах.
  • Тайм-аут командного слова. – Нет связи с преобразователем частоты.
  • Короткое замыкание тормозного резистора. – Короткое замыкание тормозного резистора, в связи с чем функция торможения отключается.
  • Короткое замыкание тормозного прерывателя. – Короткое замыкание тормозного транзистора, в связи с чем функция торможения отключается.
  • Проверка тормоза. – Тормозной резистор не подключен / не работает.
  • Перегрев силовой платы. – Радиатором достигнута температура отключения.
  • Обрыв фазы U двигателя. – Отсутствует фаза U двигателя. Проверьте фазу.
  • Обрыв фазы V двигателя. – Отсутствует фаза V двигателя. Проверьте фазу.
  • Обрыв фазы W двигателя. – Отсутствует фаза W двигателя. Проверьте фазу.
  • Внутренний отказ. - Обратитесь к поставщику оборудования Danfoss.
  • Сбой управляющего напряжения. – Возможно, перегружен источник питания 24 В=.
  • ААД: проверить Unom и Inom. – Неправильно установлены значения напряжения, тока и мощности двигателя.
  • ААД: мал Inom. – Слишком мал ток двигателя. Проверьте настройки.
  • Предел по току. – Перегрузка привода VLT.
  • Мала эффективность механического тормоза. – Фактический ток двигателя не превышает значения тока «отпускания тормоза» в течение промежутка времени «задержки пуска».
  • Привод приведен к значениям по умолчанию. – Все значения параметров установлены в соответствии с настройками по умолчанию.

* Эти отказы могут вызываться искажениями сетевого питания. Установка сетевого фильтра Danfoss.

Как исправить ошибки частотника

Логотип ООО'Кернел'

Какие-то ошибки частотника можно исправить на месте, какие-то можно исправить только, обратившись в сервисный центр. Где проведут ремонт частотника убрав ошибку, а по завершению ремонта будет проведена настройка частотника.

Сервисный центр «Кернел» имеет замечательную материальную базу и компетентный инженерный персонал, это больше чем достаточно для проведения глубокой диагностики и последующего ремонта частотного преобразователя, а коды ошибок частотного преобразователя danfoss помогут специалистам максимально быстро понять причину выхода из строя частотника.

Обращаясь в наш сервисный центр, вы получите не только реанимированный преобразователь частоты, проверенный на специальном стенде, но и гарантию на все выполненные работы 6 месяцев. Исходя из того, что при ремонте преобразователей мы используем только оригинальные запасные части, ваш частотник проработает гораздо дольше, не заставляя вас вспоминать, что же это такое – коды ошибок частотного преобразователя danfoss.
