Коды ошибок частотного преобразователя invt

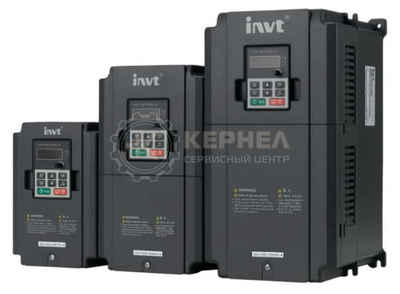

Коды ошибок частотного преобразователя INVTЧастотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь INVT, точнее ошибки частотного преобразователя INVT серии GDXXX, коды ошибок и их расшифровка. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Коды ошибок частотного преобразователя INVT серии GDXXX и их расшифровка.

В таблицах ниже приведены все коды ошибок частотного преобразователя INVT и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Внимание, для предотвращения повторного аварийной остановки оборудования, перед сбросом ошибки необходимо устранить причину сбоя и только после этого выполнить сброс кода ошибки частотного преобразователя INVT.

Коды ошибок частотного преобразователя INVT GDXXX

Код ошибки

Тип ошибки

Возможная причина

Способ устранения

OUt1

IGBT

Ошибка фазы - U

  • Время разгона слишком мало.
  • Неисправность GBT.
  • Нет контакта при подключении кабеля.
  • Заземление отсутствует.
  • Увеличьте время разгона АСС.
  • Замените модуль IGBT.
  • Проверьте подключения.
  • Осмотрите внешнее оборудование и устраните неисправности.

OUt2

IGBT

Ошибка фазы - V

OUt3

IGBT

Ошибка фазы - W

OC1

Сверхток при разгоне

  • Время разгона или торможения слишком большое.
  • Напряжение сети велико.
  • Мощность ПЧ слишком мала.
  • Переходные процессы нагрузки или неисправность.
  • Короткое замыкание на землю или потеря фазы
  • Внешнее вмешательство.
  • Увеличить время разгона
  • Проверьте напряжение питания
  • Выберите ПЧ с большей мощностью
  • Проверьте нагрузку и наличие короткого замыкания.
  • Проверьте конфигурацию выхода.
  • Проверить, если есть сильные помехи.

OC2

Сверхток при торможении



OC3



Сверхток при постоянной скорости

OV1

Повышенное напряжение при разгоне

  • Входное напряжение не соответствует параметрам ПЧ.
  • Существует большая энергия торможения (генерация).
  • Проверьте входное напряжение
  • Проверьте время разгона/торможения

OV2

Повышенное напряжение при торможении

OV3

Повышенное напряжение при постоянной скорости

UV

Пониженное напряжение

DC - шины

  • Напряжение питания слишком низкое.
  • Проверьте входное напряжение





OL1

Перегрузка двигателя

  • Напряжение питания слишком низкое.
  • Неверный параметр, номинальный ток двигателя.
  • Большая нагрузка на двигатель.
  • Проверьте входное напряжение
  • Установите правильный ток двигателя
  • Проверьте нагрузку





OL2

Перегрузка ПЧ

  • Разгон слишком быстрый
  • Заклинивание двигателя
  • Напряжение питания слишком низкое.
  • Нагрузка слишком велика.
  • Долгая работа на низкой скорости при векторном управлении
  • Увеличьте время разгона
  • Избегайте перегрузки после останова.
  • Проверьте входное напряжение и мощность двигателя
  • Выберете ПЧ большей мощности.
  • Проверьте правильность выбора двигателя.



OL3

Электрическая перегрузка

  • Предварительная сигнализация перегрузки согласно заданному параметру
  • Проверьте нагрузку и точку предупредительной перегрузки.

SPI

Потеря входных фаз

  • Потеря фазы или колебания напряжения входных фаз R, S, T
  • Проверьте входное напряжение
  • Проверьте правильность монтажа

SPO

Потеря выходных фаз

  • Потеря выходных фаз U, V, W (ассиметричная нагрузка)
  • Проверьте выход ПЧ
  • Проверьте кабель и двигатель





OH1

Перегрев выпрямителя

  • Затор в вентиляционном канале или повреждение вентилятора
  • Температура окружающей среды слишком высока.
  • Слишком большое время запуска.
  • Обратитесь к решению по сверхтоку, см. ОС1, ОС2, ОС3
  • Проверьте воздуховод или замените вентилятор
  • Уменьшите температуру окружающей среды
  • Проверить и восстановить воздухообмен
  • Проверьте мощность нагрузки
  • Замените модуль IGBT
  • Проверить плату управления

OH2

Перегрев IGBT

EF

Внешняя неисправность

  • Клемма SIn
  • Внешняя неисправность
  • Проверьте состояние внешних клемм





CE

Ошибка связи

  • Неправильная скорость в бодах.
  • Неисправность в кабеле связи.
  • Неправильный адрес сообщения.
  • Сильные помехи в связи.
  • Установить правильную скорость
  • Проверьте кабель связи
  • Установить правильный адрес связи.
  • Замените кабель или улучшите защиту от помех.





ItE

Ошибка при обнаружении тока

  • Неправильное подключение платы управления
  • Отсутствует вспомогательное напряжение
  • Неисправность датчиков тока
  • Неправильное измерение схемы.
  • Проверьте разъем
  • Проверьте датчики
  • Проверьте плату управления





tE

Ошибка автонастройки

  • Мощность двигателя не соответствует мощности ПЧ
  • Параметры двигателя неверны.
  • Большая разница между параметрами автонастройки и стандартными параметрами
  • Время автонастройки вышло
  • Установите параметры с шильдика двигателя
  • Уменьшите нагрузку двигателя и повторите автонастройку
  • Проверьте соединение двигателя и параметры.
  • Проверьте, что верхний предел частоты выше 2/3 номинальной частоты.



EEP

Ошибка EEPROM

  • Ошибка контроля записи и чтения параметров
  • Неисправность EEPROM
  • Нажмите STOP/RST для сброса
  • Замените панель управления



PIDE

Ошибка обратной связи

PID

  • Обратная связь PID отключена
  • Обрыв источника обратной связи PID
  • Проверить сигнал обратной связи PID
  • Проверьте источник обратной связи
  • PID

bCE

Неисправен тормозной модуль

  • Неисправность тормозной цепи или обрыв тормозных кабелей
  • Недостаточно мощности внешнего тормозного резистора
  • Проверьте тормозной блок и замените тормозные кабели
  • Увеличить мощность тормозного резистора

ETH1

Ошибка Короткое замыкание 1

  • Короткое замыкание выхода ПЧ на землю.
  • Ошибка в цепи обнаружения тока.
  • Проверьте подключение двигателя
  • Проверьте датчики тока
  • Замените плату управления

ETH2

Ошибка Короткое замыкание 2

  • Короткое замыкание выхода ПЧ на землю.
  • Ошибка в цепи обнаружения тока.
  • Проверьте подключение двигателя
  • Проверьте датчики тока
  • Замените плату управления

dEu

Ошибка Отклонение скорости

  • Слишком большая нагрузка.
  • Проверьте нагрузку. Увеличить время обнаружения.
  • Проверить, что все параметры управления нормальны.

STo

Ошибка Несогласованность

  • Параметры управления не установлены для синхронных двигателей.
  • Параметры автонастройки не подходят.
  • ПЧ не подключен к двигателю.
  • Проверьте нагрузку
  • Проверьте правильность установки параметров управления.
  • Увеличьте время обнаружения несогласованности.

END

Время достигло заводской настройки

  • Фактическое время работы ПЧ превышает внутренний параметр времени работы.
  • Запросите поставщика и настройте заново продолжительность работы.

PCE

Сбой связи с панелью управления

  • Обрыв проводов, подключаемых к панели управления.
  • Провода слишком длинные и подвержены помехам.
  • Существует неисправность цепи в клавиатуре и основной плате.
  • Проверьте провода панели управления.
  • Проверить окружающую среду и устраните источник помех.
  • Проверьте оборудование и запросите проведение сервисного обслуживания.

DNE

Ошибка загрузки параметров

  • Обрыв проводов, подключаемых к панели управления.
  • Провода слишком длинные и подвержены помехам.
  • Ошибка хранения данных в панели управления.
  • Проверьте провода панели управления и убедитесь, есть ли ошибка.
  • Проверьте оборудование и запросите проведение сервисного обслуживания.
  • Повторно загрузите данные в панель управления. В случае повтора обратитесь в сервисную службу компании INVT

LL

Ошибка Электронная недогрузка

  • ПЧ сообщает о предварительном сигнале по недогрузке, согласно установленным значениям.
  • Проверьте нагрузку и недогрузку в предупредительной точке.

E-DP

Ошибка связи по протоколу Profibus

  • Коммуникационный адрес не правильный.
  • Нет согласующего резистора
  • Файлы задания остановлены, нет звука GSD
  • Проверьте настройки связи

E-NET

Ошибка связи по протоколу Ethernet

  • Ethernet- адрес задан неправильно.
  • Не выбраны кабели Ethernet.
  • Сильные помехи от окружающей среды.
  • Проверьте параметры.
  • Проверьте выбор средств коммуникации.
  • Проверить окружающую среду.

E-CAN

Ошибка связи по протоколу CAN

  • Нет звука при подключении
  • Нет согласующего резистора
  • Сообщение не равномерно
  • Проверьте подключение
  • Установите согласующий резистор
  • Не соответствующая скорость передачи данных

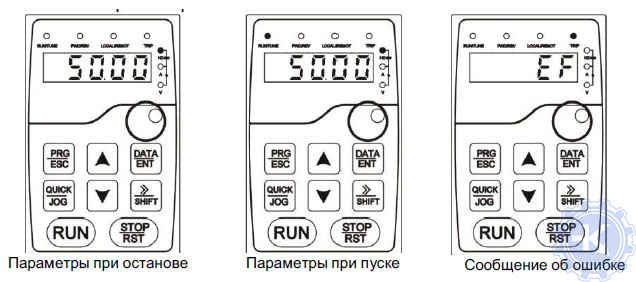

Информационная панель частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT GDXXX осуществляется с помощью кнопки STOP/RST, цифровой вход или путем временного отключения питания и повторного включения частотного преобразователя через некоторое время.

К сожалению далеко не все ошибки можно сбросить или исправить самостоятельно, в некоторых случаях придется обратится в специализированный сервисный центр для устранения неисправности частотного преобразователя с последующим сбросом кода ошибки. Благодаря приведённым выше кодам ошибок частотного преобразователя INVT серии GDXXX с и их расшифровкой вы экономите время и точно знаете о возможности самостоятельного сброса ошибки.

Техническое обслуживание частотных преобразователей INVT

Для продления безаварийного срока эксплуатации частотного преобразователя INVT, впрочем, как и любого другого привода, рекомендуется регулярно проводить техническое обслуживание сложного промышленного оборудования. В таблице ниже мы указали желательную периодичность обслуживания частотного преобразователя INVT.

Периодичность техобслуживания преобразователя

Периодичность обслуживания

Сервисная операция

По необходимости

  • Чистка радиатора охлаждения

Регулярно

  • Проверка моментов затяжки клемм ввода/вывода

12 месяцев (если привод хранится)

  • Зарядка конденсаторов

6 – 24 месяца (в зависимости от условий эксплуатации)

  • Проверка состояния клемм I/O и силовых клемм
  • Чистка канала охлаждения
  • Проверка состояния вентилятора охлаждения, проверка наличия коррозии на клеммах ввода/вывода, шинах звена постоянного тока и других поверхностях
  • Проверка состояния фильтров дверей при установке привода в шкаф

5 – 7 лет

  • Замена вентиляторов охлаждения:
  • Основного вентилятора
  • Вентилятора охлаждения шкафа

5 – 10 лет

  • Замена конденсаторов звена постоянного тока

Схемы подключения основных цепей частотного преобразователя INVT серии GDXXX.

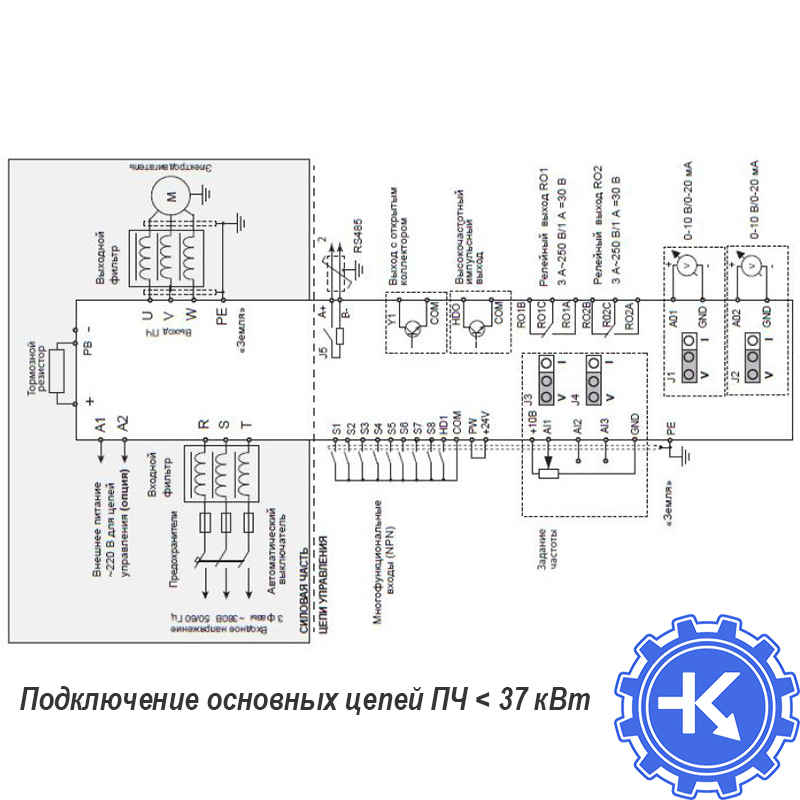

Подключение основных цепей ПЧ < 37 кВт

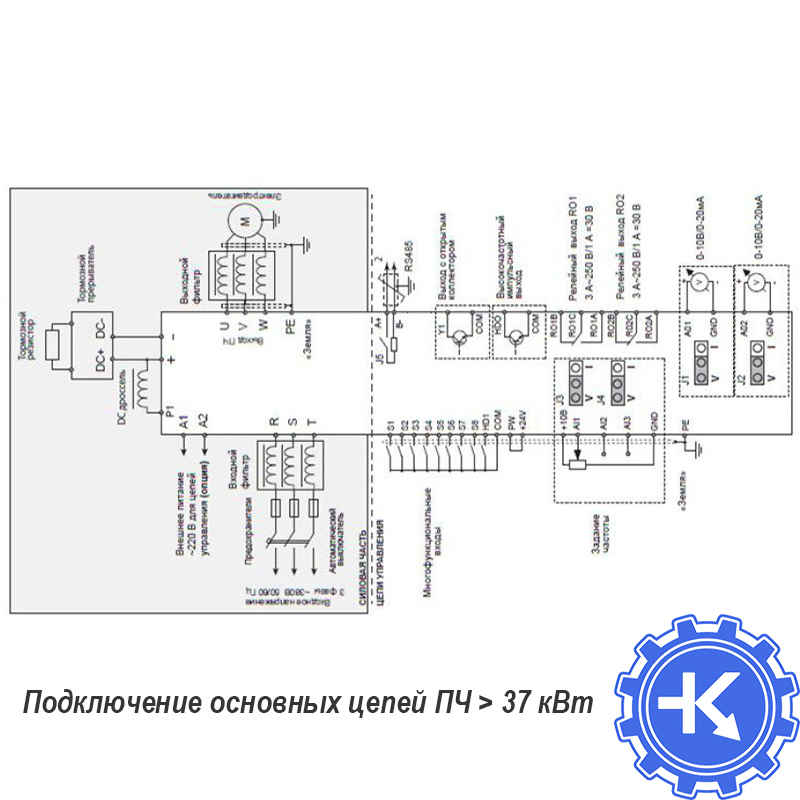

Подключение основных цепей ПЧ > 37 кВт

Подключение основных цепей ПЧ < 37 кВт Подключение основных цепей ПЧ > 37 кВт
