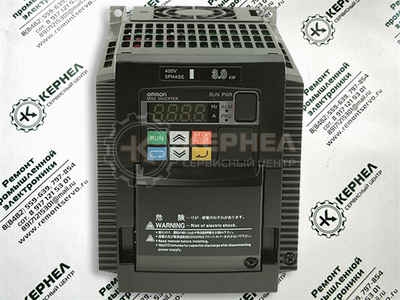

Ошибки частотного преобразователя Omron mx2, коды ошибок.

Ошибки частотного преобразователя Omron mx2Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь Omron, точнее ошибки частотного преобразователя Omron mx2, коды ошибок и их расшифровка. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены все коды ошибок частотного преобразователя Omron и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Код ошибки

Расшифровка

Причина возникновения ошибки

E01

Превышение тока при вращении с постоянной скоростью.

Короткое замыкание на выходе преобразователя частоты, заблокирован вал двигателя или тяжелая нагрузка. По одной из этих причин чрезмерно возрос ток преобразователя частоты, что привело к аварийному отключению выхода преобразователя частоты. Допущена ошибка при подключении цепей двигателя с двумя напряжениями питания.

E02

Превышение тока во время торможения.

E03

Превышение тока во время разгона.

E04

Превышение тока при других режимах.

E05

Защита от перегрузки.

Когда электронная функция тепловой защиты распознает перегрузку двигателя, преобразователь частоты переходит в состояние ошибки и снимает напряжение со своего выхода. Проверьте, допускает ли ваша система более плавный (медленный) разгон, позволяющий снизить пиковые токи F002/F202/A092/A292). Проверьте, правильно ли заданы параметры двигателя (H020...H034) с учетом выбранного метода управления двигателем (A044/A244).

E06

Защита от перегрузки тормозного резистора.

Если коэффициент включения тормозного резистора превышает значение параметра «b090», эта функция защиты отключает выход преобразователя частоты и индицирует код ошибки.

E07

Защита от повышенного напряжения.

Напряжение шины постоянного тока превысило пороговый уровень вследствие возврата энергии двигателем в генераторном режиме.

E08

Ошибка ЭСППЗУ.

При наличии ошибок в работе встроенной микросхемы ЭСППЗУ из-за воздействия помех или повышенной температуры преобразователь частоты переходит в состояние ошибки и отключает свой выход.

E09

Ошибка пониженного напряжения.

Падение напряжения внутренней шины постоянного тока ниже порогового уровня приводит к отказу схемы управления. Пониженное напряжение также может быть причиной чрезмерного нагрева двигателя или низкого вращающего момента. Преобразователь частоты сигнализирует ошибку и отключает свой выход.

E10

Ошибка определения тока.

При возникновении ошибки во внутренней системе определения тока преобразователь частоты снимает напряжение со своего выхода и индицирует код ошибки.

E11

Ошибка ЦПУ.

Произошел сбой в работе встроенного ЦПУ, поэтому преобразователь частоты перешел в состояние ошибки и снял напряжение с двигателя.

E12

Внешнее отключение выход.

Поступил сигнал на дискретный вход, которому была назначена функция «EXT». Преобразователь частоты перешел в состояние ошибки и снял напряжение с двигателя.

E13

USP.

В момент подачи питания на преобразователь частоты сигнал «Ход» уже присутствовал, однако в преобразователе частоты была включена защита от безнадзорного запуска (USP). Преобразователь частоты перешел в состояние ошибки и не перейдет в режим «Ход», пока не будет сброшена ошибка.

E14

Замыкание на землю.

Во время подготовки к работе после включения питания преобразователь частоты может обнаруживать наличие коротких замыканий в цепях между выходом преобразователя частоты и двигателем. Данная функция защищает преобразователь частоты, но не защищает людей.

E15

Превышение входного напряжения.

После пребывания в режиме останова дольше 100 секунд преобразователь частоты проверяет вход на отсутствие повышенного напряжения. Если напряжение на входе превышает допустимый уровень, преобразователь частоты переходит в состояние ошибки. После устранения ошибки преобразователь частоты вновь может перейти в режим хода.

E21

Отключение при срабатывании тепловой защиты.

Если внутренняя температура преобразователя частоты становится выше порогового значения, тепловой датчик преобразователя частоты распознает чрезмерно высокую температуру силовых элементов и сигнализирует ошибку, снимая напряжение с выхода преобразователя частоты.

E22

Ошибка связи ЦПУ.

При возникновении ошибки обмена данными между двумя ЦПУ преобразователь частоты отключает свой выход и отображает код ошибки.

E25

Ошибка силовой схемы (*3).

Если установившееся состояние источника питания не может быть распознано вследствие воздействия помех или повреждения какого-либо элемента в цепи первичного электропитания, преобразователь частоты отключает свой выход.

E30

Ошибка преобразователя частоты.

При кратковременной перегрузке по току ПЧ отключит выход IGBT-модуля с целью защиты элементов силовой цепи. После отключения вследствие срабатывания данной функции защиты ПЧ не может возобновить работу.

E35

Термистор.

Если к клеммам [5] и [L] подключен термистор и преобразователь частоты определил, что температура слишком высока, выход преобразователя частоты отключается и действует состояние ошибки.

E36

Ошибка тормоза.

Если параметру b120 (Включение управления тормозом) назначено значение «01», преобразователь частоты отключает выход, если после выдачи сигнала отпускания тормоза в течение времени ожидания сигнала подтверждения от тормоза (b124) сигнал подтверждения от тормоза не поступает. Или если выходной ток не достигает заданного уровня отпускания тормоза (b126) в течение времени отпускания тормоза (b121).

E37

Безопасный останов.

Подан сигнал безопасного останова.

E38

Защита от перегрузки в области малых скоростей.

Если во время вращения двигателя с очень низкой скоростью возникает перегрузка, преобразователь частоты распознает перегрузку и снимает напряжение со своего выхода.

E40

Подключение панели управления.

Если клавишная панель управления отсоединяется от преобразователя частоты, преобразователь частоты отключает свой выход и индицирует код ошибки.

E41

Ошибка интерфейса связи Modbus.

Если в качестве действия при возникновении ошибки связи выбрано «отключение выхода» (C076=00), выход преобразователя частоты отключается по истечении контрольного времени.

E43

Неверная команда EzSQ.

Повреждена программа в памяти преобразователя частоты либо вход «PRG» был включен при отсутствии программы в памяти преобразователя частоты.

E44

Ошибка числа вложений EzSQ.

В подпрограммах, операторе «if» или цикле «for-next» допущено более восьми уровней вложения.

E45

Ошибка команды EzSQ.

Преобразователь частоты обнаружил программу, которая не может быть выполнена.

E50

EzSQ, аварийное событие пользователя (0...9).

Если возникает аварийное событие, определенное пользователем, преобразователь частоты отключает свой выход и отображает код ошибки.

E51

E52

E53

E54

E55

E56

E57

E58

E59

E60

Ошибки дополнительных карт (ошибка в подключенной дополнительной карте, значение зависит от типа подключенной карты).

Эти ошибки зарезервированы для дополнительных карт. Значения кодов ошибок для разных дополнительных карт могут отличаться. Значение кода ошибки для конкретной дополнительной карты смотрите в руководстве пользователя и документации на эту карту.

E61

E62

E63

E64

E65

E66

E67

E68

E69

E80

Отсоединение энкодера.

В случае отсоединения энкодера, обнаружения ошибки подключения энкодера, отказа энкодера или применения энкодера без выходного формирователя уровня RS-422 преобразователь частоты отключает свой выход и отображает код ошибки, показанный слева.

E81

Чрезмерная скорость.

Если скорость вращения двигателя становится выше, чем «максимальная частота (A004) x уровень обнаружения ошибки превышения скорости (P026)», преобразователь частоты отключает свой выход и отображает код ошибки, показанный слева.

E83

Ошибка отклонения положения.

Если текущее положение ротора двигателя выходит за установленные границы позиционирования (P072-P073), преобразователь частоты отключает свой выход и отображает код ошибки.

Коды предупреждений об ошибке при настройке параметров частотного преобразователя Omron

Частотный преобразователь показывает коды ошибок не только в процессе работы, но и на этапе настройки. Коды ошибок частотного преобразователя появляются в том случае если заданное значение вводимого параметра идет в разрез со значениями других параметров. В следующей таблице приведены все возможные коды ошибок частотного преобразователя Omron mx2 выводимые частотником при конфликте параметров в процессе настройки преобразователя.

Коды предупреждения об ошибке

Причины вывода кода предупреждения об ошибке

001

Верхняя граница частоты (A061).

 >

Максимальная частота (A004).

002

Нижняя граница частоты (A062).

 >

005

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

 >

015

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

 >

Верхняя граница частоты (A061).

025

Нижняя граница частоты (A062).

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

031

Начальная частота (A082).

 >

Верхняя граница частоты (A061).

032

 >

Нижняя граница частоты (A062).

035

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

036

 >

Предустановленная частота 1...15 (A021-A035).

037

 >

Частота толчкового хода (A038).

085

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

=

Частота пропуска (A063/A063/A063±A064/A066/A068).

086

Предустановленная частота 1...15 (A021-A035).

091

Частота произв. V/f-хар. 7.

 >

Верхняя граница частоты (A061).

092

 >

Нижняя граница частоты (A062).

095

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A020).

201

Верхняя граница частоты (A261).

 >

Максимальная частота (A204).

202

Нижняя граница частоты (A262).

 >

205

Установка выходной частоты (F001) Предустановленная частота 0 (A220).

 >

015

 >

Верхняя граница частоты (A261).

225

Нижняя граница частоты (A262).

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A220).

231

Начальная частота (A082).

 >

Верхняя граница частоты (A261).

232

 >

Нижняя граница частоты (A262).

235

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A220).

285

Установка выходной частоты (F001) Предустановленная частота 0 (A220).

=

Частота пропуска (A063/A063/A063±A064/A066/A068).

291

Частота произв. V/f-хар. 7.

 >

Верхняя граница частоты (A261).

292

 >

Нижняя граница частоты (A262).

295

 >

Установка выходной частоты (F001) Предустановленная частота 0 (A220).

Конечно, ошибку частотного преобразователя можно сбросить, но для предотвращения рецидива мы настоятельно советуем найти первопричину вызвавшую аварийную остановку оборудования. Преобразователь частоты Omron mx2 хранит в своей памяти пять последних ошибок, посмотреть которые можно с помощью функции контроля (dxxx). Воспользуйтесь параметром d081 и выберете интересующую вас ошибку. Ошибки хранятся в параметрах от d082 до d086 и при возникновении новой перезаписывают первый параметр смещая их из параметров d081 - d085 в параметры d082 - d086 при этом затирается самая старшая ошибка частотного преобразователя Omron находившаяся в параметре d086.

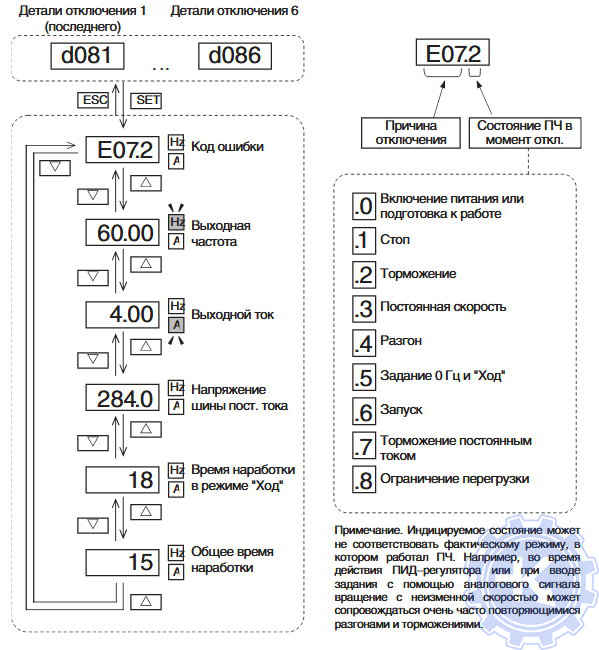

Ниже приведена схема меню режима мониторинга, которая наглядно показывает доступ к кодам ошибок частотного преобразователя Omron mx2. В случае возникновения ошибки воспользуйтесь этой схемой для их просмотра. Для полной ясности в параметре d081 хранится самая последняя ошибка, а в параметре d086 самая старшая.

Схема меню режима мониторинга

После выявления причины возникновения ошибки и ее устранения можно сбросить ошибки частотного преобразователя Omron и восстановить заводские настройки частотника.

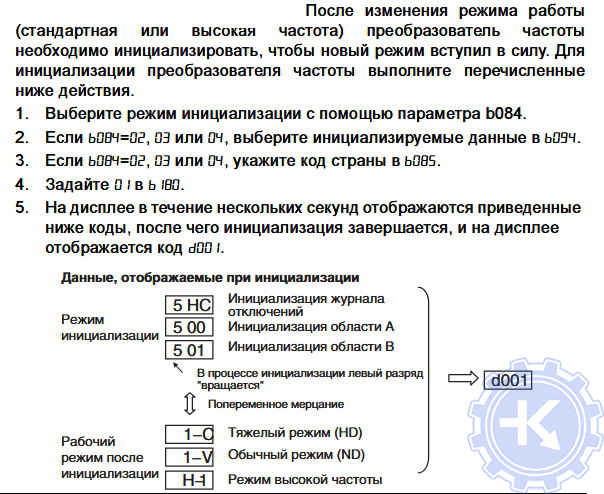

Восстановление заводских настроек частотного преобразователя Omron

Восстановление заводских настроек частотного преобразователя Omron.

Функция (b)

Код функции

Название функции

Описание функции

b084

Режим инициализации (параметров или журнала аварийных отключений).

Выберите инициализируемые данные (5 возможных кодов):

00 Инициализация выключена.

01 Очистка журнала аварийных отключений.

02 Инициализация всех параметров.

03 Очистка журнала аварийных отключений и инициализация всех параметров.

04 Очистка журнала аварийных отключений, инициализация всех параметров и программы EzSQ.

b094

Выбор инициализируемых данных.

Выберите инициализируемые параметры (возможно 4 кода):

00 Все параметры.

01 Все параметры, кроме входных/выходных клемм и интерфейса связи.

02 Только параметры, зарегистрированные в Uxxx.

03 Все параметры, кроме параметров, зарегистрированных в Uxxx, и параметра b037.

b085

Выбор зоны для начальных данных.

Выберите зону применения преобразователя частоты для инициализации данных:

00 (Япония/США).

01 (Европа).

b080

Запуск инициализации.

Служит для выполнения инициализации в соответствии с введенными значениями параметров b084, b085 и b094. Два возможных кода:

00 Инициализация выключена.

01 Выполнить инициализацию.

Значение параметра b084 не сохраняется в памяти ЭСППЗУ чтобы исключить случайную инициализацию данных.
