Коды ошибок частотного преобразователя Siemens

Коды ошибок частотного преобразователя SiemensВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя Siemens, а точнее Siemens MICROMASTER 440. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Siemens.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя Siemens и их расшифровка.

Индикация- статусная панель, устранение неисправностей с помощью статусной панели.

Светодиоды

Приоритет

Описание состояния преобразователя

Зеленый

Желтый

Не горит

Не горит

1

  • Нет напряжения питания.

Не горит

Горит

8

  • Сбой преобразователя по неуказанным ниже причинам.

Горит

Не горит

13

  • Преобразователь работает

Горит

Горит

14

  • Преобразователь готов к работе

Не горит

Мигает

R1

4

  • Перегрузка по току

Мигает

R1

Не горит

5

  • Перенапряжение

Мигает

R1

Горит

7

  • Перегрев двигателя

Горит

Мигает

R1

8

  • Перегрев преобразователя

Мигает

R1

Мигает

R1

9

  • Значение тока на ограничении (диоды мигают одновременно)

Мигает

R1

Мигает

R1

11

  • Предупреждение (диоды мигают попеременно)

Мигает

R1

Мигает

R2

6/10

  • Низкое напряжение на вводе

Мигает

R2

Мигает

R1

12

  • Преобразователь не готов

Мигает

R2

Мигает

R2

2

  • Сбой в ПЗУ процессора (оба диода мигают одновременно)

Мигает

R2

Мигает

R2

3

  • Сбой в ОЗУ (оба диода мигают попеременно).

R1 – время включенного состояния 900 мС

  • R2 – время включенного состояния 300 мС

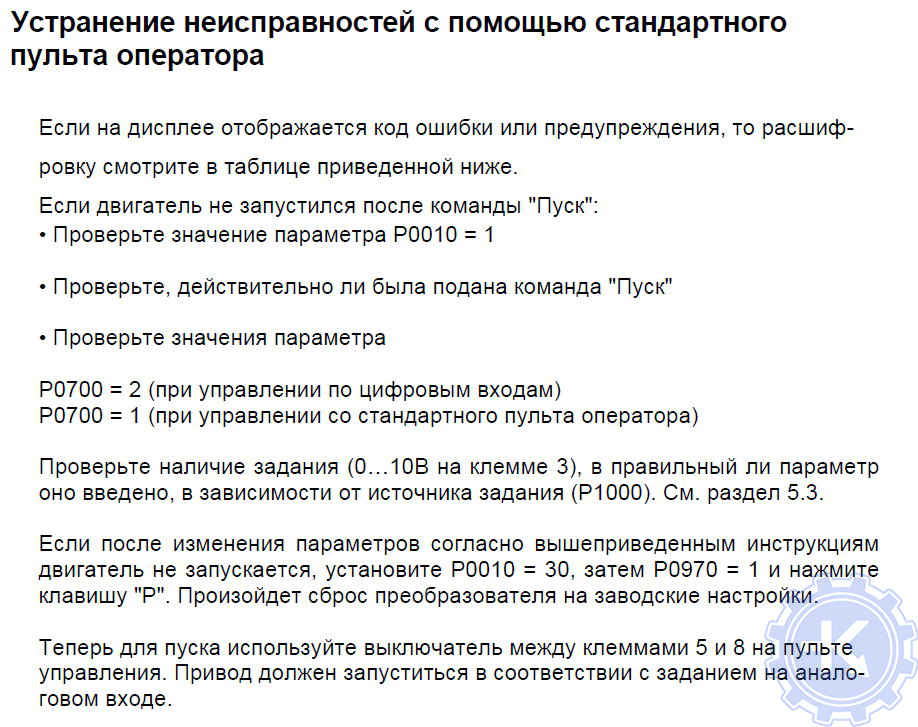

Устранение ошибок частотного преобразователя Siemens с помощью стандартного пульта управления

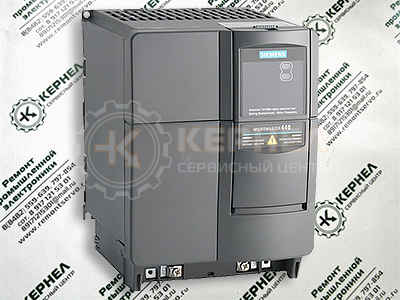

Коды ошибок частотного преобразователя Siemens MICROMASTER 440

При появлении неисправности на дисплее частотного преобразователя Siemens MICROMASTER 440 отобразится код ошибки, в таблице ниже приведены все коды ошибок привода Siemens

Код сбоя

Описание

Возможные причины

Диагностика и способы устранения

F0001

Перегрузка по току

  • Мощность двигателя не соответствует мощности преобразователя
  • Короткое замыкание в проводе двигателя
  • Замыкание на землю
  • Проверьте согласование мощностей двигателя и преобразователя
  • Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
  • Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
  • Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
  • Проверьте сопротивление статора (Р0350)
  • Увеличьте время разгона (Р1120)
  • Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
  • Проверьте, не перегружен ли или не заклинило ли двигатель.

F0002

Перенапряжение

  • Напряжение питания превысило предел при генераторной нагрузке.
  • Проверьте, находится ли питающее напряжение в пределах, указанных на табличке номинальных данных
  • Проверьте, активизирован ли регулятор напряжения промежуточного звена (Р1240) и правильно ли он за параметрирован
  • Увеличьте время замедления (Р1121).

F0003

Пониженное напряжение

  • Пропадание питающего напряжения во время работы привода
  • Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных
  • Проверьте, нет ли временного пропадания или провалов сети.

F0004

Перегрев преобразователя

Температура окружающей среды выше допустимого предела.

Неисправность вентилятора

  • Проверьте, вращается ли встроенный вентилятор при работе привода
  • Проверьте, установлена ли частота модуляции на значение по умолчанию
  • Температура окружающей среды превысила значение, допустимое для данного преобразователя
  • Проверьте, не закрыты ли зоны входа и выхода воздуха.

F0005

Превышение по I2t

  • Преобразователь перегружен
  • Проверьте, находится ля ли рабочий цикл нагрузки в допустимых пределах.
  • Проверьте согласование мощностей двигателя и преобразователя

F0011

Перегрев двигателя по I2t

  • Двигатель перегружен
  • Неверные данные двигателя
  • Длительное время работы на низких скоростях
  • Слишком большие значения начального напряжения в параметрах Р1310, Р1311 и Р1312.
  • Проверьте, правильно ли введена температурная постоянная двигателя
  • Проверьте параметр, в котором установлена граница срабатывания предупреждения по перегреву
  • Проверьте нагрузку двигателя
  • Уменьшите значения параметров Р1310, Р1311 и Р1312

F0041

Ошибка при измерении сопротивления статора

  • Ошибка считывания данных
  • Проверьте, подключен ли двигатель к преобразователю
  • Проверьте правильность ввода данных двигателя.

F0051

Ошибка параметра в EEPROM

  • Ошибка чтения/записи параметра из/в EEPROM
  • Сбросьте привод на заводские настройки и установите параметры заново
  • Замените преобразователь.

F0052

Ошибка стека

  • Ошибка чтения данных силового стека или данные повреждены.
  • Произвести ремонт или замену преобразователя.

F0060

Нет ответа от специализированной ASIC – платы.

  • Программная ошибка
  • Сквитируйте (сбросьте) ошибку
  • Если она повторится замените преобразователь

F0070

Ошибка задания через плату связи

  • Не получено задание от коммуникационной платы за время ожидания
  • Проверьте связь с коммуникационной платой
  • Проверьте ведущее устройство на шине.

F0071

Нет данных по последующему протоколу (RS232) в течение времени ожидания.

  • Нет ответа в течение времени ожидания
  • Проверьте связь с коммуникационной платой
  • Проверьте ведущее устройство на шине

F0072

Нет данных по последующему протоколу (RS485) в течение времени ожидания.

  • Нет ответа в течение времени ожидания
  • Проверьте связь с коммуникационной платой
  • Проверьте ведущее устройство на шине

F0080

Нет входного сигнала на аналоговом входе.

  • Нет входного сигнала на аналоговом входе.
  • Проверьте связь с аналоговым входом

F0085

Внешний сбой

  • Внешний сбой защелкивается через входные клеммы.
  • Запретите защелкивание сбоя через входные клеммы

F0101

Переполнение стека

  • Программная ошибка или сбой процессора
  • Запустите процедуры самотести- рования
  • Замените преобразователь.

F0221

Обратная связь ПИ- регулятора ниже минимального значения

  • Обратная связь ПИ- регулятора ниже минимального значения Р2268
  • Измените значение параметра Р2268
  • Настройте коэффициент обратной связи.

F0222

Обратная связь ПИ-регулятора выше максимального значения

  • Обратная связь ПИ- регулятора выше максимального значения Р2267
  • Измените значение параметра Р2267
  • Настройте коэффициент усиления обратной связи.

F0450

(только в сервисном режиме)

Ошибка при BIST - тестировании

Значение ошибки:

  • 1 - Отрицательный результат тестирования силовой части
  • 2 - Отрицательный результат тестирования управляющих плат
  • 4 - Отрицательный результат функционального тестирования
  • 8- Отрицательный результат тестирования плат ввода/вывода.
  • Преобразователь можно запускать, но некоторые функции будут работать некорректно
  • Замените преобразователь

Таблица кодов предупреждения частотного преобразователя Siemens MICROMASTER 440

А0501

Ограничение тока нагрузки

  • Проверьте согласование мощностей двигателя и преобразователя
  • Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
  • Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
  • Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
  • Проверьте сопротивление статора (Р0350)
  • Увеличьте время разгона (Р1120)
  • Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
  • Проверьте, не перегружен ли или не заклинило ли двигатель.

А0502

Достигнут верхний предел напряжения питания.

  • Слишком большое напряжение питания
  • Генераторный режим работы привода
  • Время замедления слишком мало
  • Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных.
  • Увеличьте время замедления (Р1121)

Примечание:
Если Udmax- регулятор активен, время замедления автоматически увеличивается.

А0503

Достигнут нижний предел напряжения питания.

  • Сетевое напряжение слишком мало.
  • Кратковременные провалы сети.
  • Позаботьтесь, чтобы напряжение питания оставалось в допустимых пределах.

А0504

Перегрев преобразователя

  • Температура теплоотвода превысила уровень выдачи предупреждения, что привело к снижению несущей и/или выходной частоты (в зависимости от установленных параметров).
  • Проверьте, находится ли температура окружающей среды в допустимых пределах.
  • Проверьте условия и циклы нагрузки
  • Проверьте, вращается ли вентилятор при работе преобразователя

А0505

Превышение по I2t

  • Превышен уровень предупреждения. Ток будет снижен, если это установлено в параметрах.
  • Проверьте, находится ли цикл нагрузки в допустимых пределах

А0506

Нагрузочный цикл преобразователя

  • Температура теплоотвода и модель теплового перехода превысили допустимый диапазон.
  • Проверьте, находится ли цикл нагрузки в допустимых пределах

А0511

Перегрев двигателя по I2 t

  • Возможно двигатель перегружен
  • Проверьте параметр для тепловой постоянной времени двигателя
  • Проверьте параметр для уровня предупреждение по I2t двигателя
  • Проверьте, не работает ли двигатель длительное время на низких скоростях
  • Проверьте, чтобы установка подъема была не слишком высокой.

А0600

Перегрузка операционной системы реального времени.

  • Программная ошибка
  • Обратиться к специалистам

А0700

СВ предупреждение 1

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0701

СВ предупреждение 2

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0702

СВ предупреждение 3

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0703

СВ предупреждение 4

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0704

СВ предупреждение 5

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0705

СВ предупреждение 6

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0706

СВ предупреждение 7

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0707

СВ предупреждение 8

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0708

СВ предупреждение 9

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0709

СВ предупреждение 10

  • Определяется платой связи
  • Смотрите руководство пользователя по СВ

А0710

Ошибка связи СВ

  • Связь с СВ потеряна
  • Проверить соединения связи

А0711

Ошибка конфигурирования СВ

  • СВ сообщает об ошибки конфигурации
  • Проверьте параметры СВ

А0910

Деактивирован регулятор Vdc-max

  • Vdc-maxуправление было дезактивировано
  • Проверьте параметр входного напряжения преобразователя

А0911

Vdc-max регулятор активен

  • Время замедления увеличивается для предотвращения прерывания по перенапряжению и удержания напряжения DC звена в допустимых пределах.
  • Проверьте параметр входного напряжения преобразователя
  • Проверьте время замедления

А0920

Неправильно установлен параметр аналогового входа

  • Неправильная установка параметров аналогового входа
  • Параметры масштабирования аналогового входа не должны быть установлены в одинаковые значения

А0921

Неправильно установлен параметр аналогового выхода

  • Параметры масштабирования аналогового выхода не должны быть установлены в одинаковые значения

А0922

К приводу не подключена нагрузка

  • Выходной ток меньше ожидаемого
  • Низкое выходное напряжение, например, когда на частоте 0 Гц установлено повышение 0.
  • Проверьте подключение нагрузки к преобразователю
  • Проверьте, чтобы введенные параметры двигателя соответствовали подключенному двигателю
  • Из-за отсутствия нормальной нагрузки, некоторые функции привода могут выполняться неправильно.

А0923

Активны сигналы "Толчок" вправо и "Толчок" влево (JOG)

  • Сигналы "Толчок" вправо и "Толчок" влево активны одновременно
  • Обеспечьте, чтобы сигналы "Толчок" вправо и "Толчок" влево не подавались одновременно

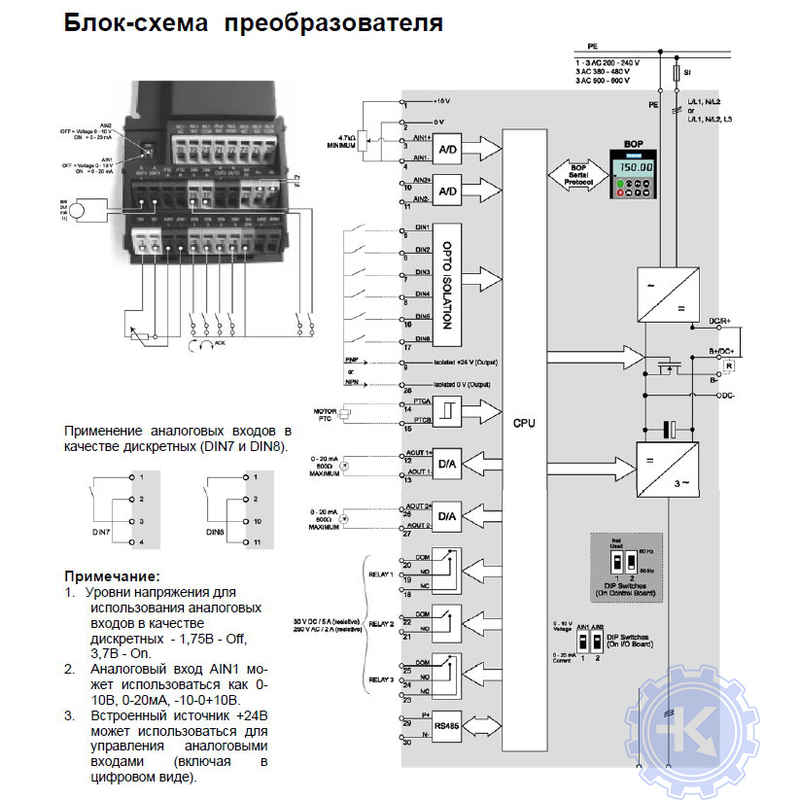

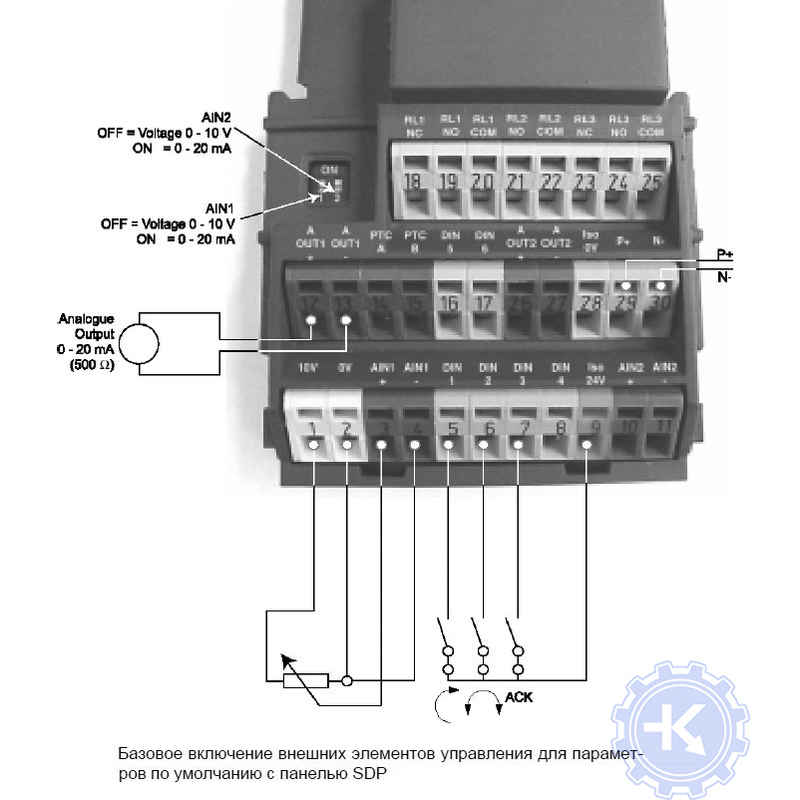

Подключение внешних элементов управления Siemens MICROMASTER 440 Блок схема частотного преобразователя Siemens MICROMASTER 440

Сброс ошибок и Ремонт частотных преобразователей Siemens в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей Siemens. Логотип компании 'Кернел'Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, программированием и настройкой приводов Siemens? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Похожие статьи
