Коды ошибок частотного преобразователя ESQ

Коды ошибок частотного преобразователя ESQЧастотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

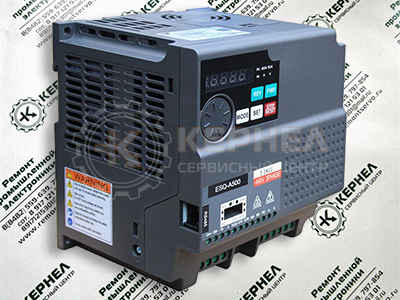

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь ESQ, точнее коды ошибок частотного преобразователя ESQ A-500, с полной расшифровкой и рекомендациями по их устранению. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

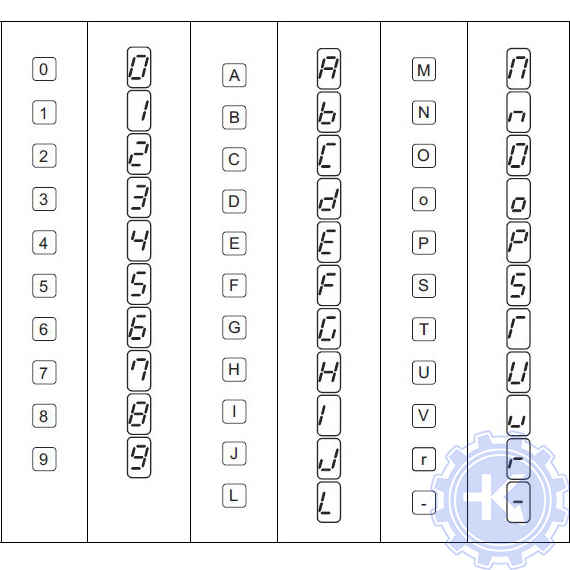

Текстовое обозначение кодов ошибок частотного преобразователя ESQ

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Данная статья даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотных преобразователей ESQ серии A-500.

Коды ошибок частотного преобразователя ESQ, расшифровка и рекомендации по устранению ошибок.

Список ошибок преобразователя ESQ A-500

Код

Причина

Метод устранения

ERROR

(ОШИБКА)

OC0

Сверхток при останове

  • Низкое напряжение питания.
  • Включена функция сброса “RES”.
  • Плохое подключение пульта управления к главной машине.
  • Неисправность внутренней цепи.
  • Ошибочная операция ЦП.
  • Обеспечьте нормальное напряжение питания.
  • Отключите сигнал “RES”.
  • Обеспечьте надежное подключение пульта управления к главной машине.
  • Замените инвертор.
  • Перезапустите инвертор.

OC0

Сверхток при останове

  • Выходной ток в два раза больше номинального тока инвертора.
  • Пожалуйста, перезапустите инвертор. При повторе аварийного сигнала отправьте инвертор на завод.

OC1

Сверхток во время ускорения

  • Возможно, что время ускорения или замедления задано слишком малым, удлините его по мере необходимости.
  • Не допускайте резкого возрастания нагрузки.
  • Проверьте клеммы U/T1, V/T2 и W/T3 на предмет короткого замыкания.

OC2

Сверхток на постоянной скорости

OC3

Сверхток во время замедления

OV0

Превышение напряжения при останове

  • Превышение напряжения между клеммами P и N.
  • Проверьте, что напряжение питания является нормальным.

OV1

Превышение напряжения во время ускорения

  • Возможно, что время ускорения или замедления задано слишком малым, удлините его по мере необходимости.
  • Проверьте тормозной резистор между клеммами +/P и PR на предмет плохого подключения.
  • Проверьте правильность настроек параметров 06-05 (P.30) и 06-06 (P.70).

OV2

Превышение напряжения на постоянной скорости

OV3

Превышение напряжения во время замедления

THT

Перегрев модуля IGBT

  • Сработало электронное термореле модуля IGBT
  • Не допускайте длительной работы инвертора с перегрузкой.

THN

Перегрев двигателя

  • Сработало электронное термореле.
  • Проверьте, правильно ли настроено значение параметра 06-00 (P.9) (согласно подключенному двигателю).
  • Уменьшите нагрузку.

OHT

Сработало внешнее термореле

  • Сработало внешнее термореле.
  • Проверьте, хорошо ли согласовано внешнее термореле с параметрами двигателя.
  • Снизьте нагрузку.

OPT

Отказ периферийных устройств

  • Отказ связи; превышено число попыток передачи данных.
  • Передача данных прервана; превышен допустимый период ожидания при передаче данных.
  • Правильно настройте параметры канала связи.

EEP

Отказ памяти

  • Неисправность ПЗУ.
  • При частом появлении этого аварийного сигнала отправьте инвертор на завод.

PID

Отказ ПИД

  • Недостаточная мощность инвертора и двигателя.
  • Неправильная настройка величины задания или обратной связи ПИД.
  • Отказ периферийных устройств.
  • Повысьте мощность инвертора и двигателя.
  • Проверьте настройку коэфф. усиления обратной связи. Сбросьте целевое значение согласно обратной связи.
  • Проверьте периферийные устройства обратной связи устройства (т.е. датчики, потенциометр) и правильность подключения электропроводки.

CPU

Отказ ЦП

  • Сильные электромагнитные помехи от соседнего оборудования.
  • Снизьте электромагнитные помехи от соседнего оборудования.

OLS

Предотвращение и защита от опрокидывания

  • Двигатель перегружен.
  • Уменьшите нагрузку двигателя.
  • Увеличьте значение 06-01 (P.22).

NTC

Перегрев модуля

  • Температура модуля IGBT в инверторе слишком высокая.
  • Снизьте температуру окружающего воздуха и улучшите условия вентиляции.
  • Проверьте правильность работы вентилятора инвертора.

OL2

Чрезмерный момент

  • Двигатель перегружен.
  • Неправильно настроены параметры 06-08 (P.155), 06-09 (P.156).
  • Уменьшите нагрузку двигателя.
  • Правильно настройте 06-08 (P.155), 06-09 (P.156).

AErr

Ошибка на клеммах 3-5

  • Ошибка имитации сигнала клемм 3-5.
  • Проверьте настройку параметра 02-24 (P.184).

Устранение неисправностей частотного преобразователя ESQ

Неисправности

Действия проверок

Двигатель не вращается

Главная цепь

  • Проверьте, что напряжение питания между клеммами R/L1, S/L2 и T/ L3 является нормальным.
  • Проверьте, светится ли индикатор питания Power.
  • Проверьте правильность подключения электропроводки между инвертором и двигателем.

Нагрузка

  • Проверьте, что нагрузка двигателя не слишком большая.
  • Проверьте, не заблокирован ли ротор двигателя.

Настройка параметров

  • Проверьте, не настроена ли пусковая частота (01-11 (P.13)) слишком высокой.
  • Проверьте, правильно ли настроен режим работы (00-16 (P.79)).
  • Проверьте, не настроена ли максимальная частота (01-00 (P.1)) на нуль.
  • Проверьте, не настроен ли запрет вращения назад (00-15 (P.78)).
  • Проверьте правильность настроек смещения и усиления (02-12~02-15, 02-25~02-28 / P.192~P.199).
  • Проверьте правильность настроек прыжков (пропусков) частоты (01- 16~01-21 / P.91~P.96).

Цепь управле ния

  • Проверьте, равен ли выходной сигнал останова “MRS” ВКЛ. (соответствующие   параметры   03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
  • Проверьте, включена ли функция “RES” во ВКЛ. (соответствующие параметры 03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
  • Проверьте, работает ли внешнее термореле или нет.
  • Проверьте, был ли выполнен сброс или не остался ли аварийный сигнал (индикатор ALARM светится).
  • Проверьте, правильно ли подключены сигналы напряжения и тока.
  • Проверьте, правильные ли функции у STF и STR. (соответствующие параметры 03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
  • Проверьте, не произошло ли отсоединение или плохой контакт в электропроводке цепи управления.

Вращение двигателя назад

  • Проверьте правильность чередования фаз на выходных клеммах U/T1, V/T2 и W/T3.
  • Проверьте, правильно ли подключены сигналы пуска (STF и STR).

Не удается повысить частоту вращения двигателя

  • Проверьте, что нагрузка двигателя не слишком большая.
  • Проверьте, правильно ли настроен уровень предотвращения опрокидывания (06- 01 (P.22)).
  • Проверьте, не настроена ли форсировка момента (01-10 (P.0)) слишком высокой.
  • Проверьте, действует ли максимальная частота (01-00 (P.1)).

Не плавное ускорение / замедление

  • Проверьте, правильно ли настроено время ускорения / замедления (01-06(P.7), 01- 07(P.8)).
  • Проверьте, правильно ли выбрана кривая ускорения / замедления (01-06(P.7), 01- 07(P.8)).
  • Проверьте, не искажены ли помехами и шумом входные сигналы напряжения/тока.

Слишком большой ток

двигателя

  • Проверьте, что нагрузка двигателя не слишком большая.
  • Проверьте, хорошо ли согласованы мощности инвертора и двигателя.
  • Проверьте, не настроена ли форсировка момента (01-10 (P.0)) слишком высокой.

Изменение скорости во

время эксплуатации

  • Проверьте, не искажены ли помехами и шумом входные сигналы напряжения/тока.
  • Проверьте, не изменяется ли нагрузка.
  • Проверьте, не слишком ли длина кабеля главной цепи.

Скачать руководство пользователя для частотных преобразователей ESQ-A500-021-0.2K ~ 2.2K; ESQ-A500-023-0.2K ~ 3.7K; ESQ-A500-043-0.4K ~ 5.5K
