Коды ошибок частотного преобразователя Mitsubishi

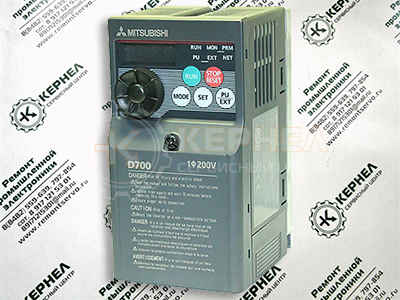

Коды ошибок частотного преобразователя MitsubishiЧастотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь Mitsubishi, точнее коды ошибок частотного преобразователя Mitsubishi 700-ой серии (FR-D720S, FR-D720SC, FR-D720EC, FR-D740S, FR-D740SC, FR-D740EC), с полной расшифровкой. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Данная статья даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотных преобразователей Mitsubishi 700-ой серии.

Символы панели частотного преобразователя Mitsubishi и их текстовое обозначение

Описание ошибок частотного преобразователя Mitsubishi

В частотных преобразователях Mitsubishi все серьезные сообщения (коды), связанные с ошибками, отображаются вместе с буквой “E” после которой указывается сама ошибка на дисплее преобразователя.

Остальные виды информационных кодов выводятся на дисплей преобразователя без дополнительных префиксов.

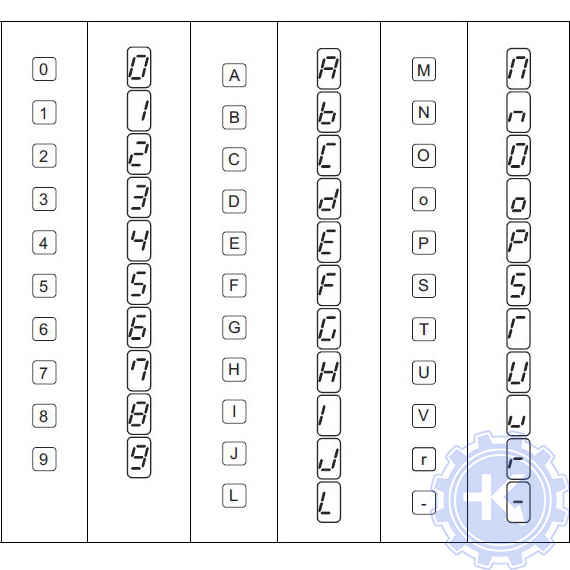

На картинке справа приведены все символы, из которых состоят кода ошибок частотных преобразователей Mitsubishi, а также их значения как цифровые, так и буквенные. А в таблицах ниже приведены все коды ошибок частотного преобразователя Mitsubishi с расшифровкой и способом устранения неисправности.

Коды ошибок частотного преобразователя Mitsubishi

Ошибка

Расшифровка кода ошибки

Устранение ошибки

E---

Просмотр сохраненных сообщений об ошибках.

HOLD

Блокировка панели управления.

  • Для снятия блокировки удерживайте клавишу "MODE" нажатой приблизительно 2 секунды.

LOCD

Защищено паролем.

  • Чтобы деблокировать доступ к параметрам, введите пароль в параметре 297

Er1

Ошибка при передаче параметров.

  • Проверьте настройку параметра 77 "Защита от записи параметров».
  • Проверьте параметры 31...36 для конфигурирования скачков частоты (см. раздел 6.3.2).
  • Проверьте соединение между пультом управления и преобразователем частоты.

Er2

  • Проверьте настройку параметра 77.
  • Убедитесь в том, что преобразователь находится в остановленном состоянии.
  • Установите в параметре 77 значение "2".
  • Прервите эксплуатацию и измените требуемый параметр.

Er3

  • Значения смещения и усиления для калибровки аналоговых входов слишком близки.
  • Проверьте настройку параметров C3, C4, C6 и C7 "Функция калибровки".

Er4

  • Выберите режим "Управление с помощью панели управления".
  • Проверьте настройку параметра 77.
  • Если параметр 551 установлен на "9999" (заводская настройка), убедитесь в том, что к интерфейсу PU подключен пульт (FR-PU04/FR-PU07).
  • Проверьте настройку параметра 551.
  • Повторите попытку записи, предварительно переключив режим на "Управление с помощью панели управления" (см. раздел 6.16.2).
  • Установите в параметре 77 значение "2" и измените требуемый параметр.
  • Отсоедините пульт (FR-PU04/FR-PU07) и настройте параметры.
  • Выберите "Панель управления в режиме PU" (пар. 551 = 4) и настройте параметры.

Err.

Сброс частотного преобразователя.

  • Включен сигнал RES или выполнен сброс преобразователя через панель или по команде внешнего устройства.
  • Индикация при отключении напряжения питания.
  • Выключите сигнал RES.

Предупреждающие коды частотного преобразователя Mitsubishi

Ошибка

Расшифровка кода ошибки

Устранение ошибки

OL

Защита двигателя от опрокидывания активирована (в следствии тока перегрузки).

  • Увеличьте или уменьшите настройку параметра 0 "Повышение крутящего момента (вручную)" с шагом в 1 %, проверяя ри этом поведение двигателя.
  • Увеличьте настройки параметров 7 "Время разгона" и 8 "Время торможения".
  • Уменьшите нагрузку.
  • Для пробы активируйте векторное управление.
  • Измените настройку параметра 14 "Выбор нагрузочной характеристики".
  • Измените настройку параметра 22 "Ограничение тока" (заводской настройкой являются 150 %.) Это может повлиять и на время разгона/торможения. Увеличьте настройку параметра 22 "Ограничение тока" или деактивируйте ограничение тока с помощью параметра 156 "Выбор ограничения тока". (Кроме того, выберите с помощью параметра 156, должна ли продолжаться работа при выводе сигнала OL.)

oL

Защита двигателя от опрокидывания активирована (в следствии превышения напряжения на промежуточном контуре).

  • Увеличьте время торможения.

rB

Перегрузка на тормозном сопротивлении.

  • Проверьте, правильно ли настроен цикл торможения.
  • Проверьте настройки параметров 30 "Выбор регенеративного тормозного контура" и 70 "Регенеративный тормозной цикл".
  • Увеличьте время торможения в параметре 8.
  • Убедитесь в том, что настройки параметров 30 "Выбор регенеративного тормозного контура" и 70 "Регенеративный тормозной цикл" правильны.

TH

Предварительный сигнал тревоги электрической защиты двигателя от перегрева.

PS

Останов частотного преобразователя был произведён через панель управления.

  • Убедитесь в том, что преобразователь был остановлен нажатием на кнопку "STOP/RESET" на панели управления.
  • Выключите пусковой сигнал и нажмите клавишу "PU/EXT" панели управления.

MT

Сообщение о необходимости проведения работ по техобслуживанию.

  • Значение параметра 503 "Счетчик интервалов технического обслуживания" достигло значения параметра 504 "Выбор интервала технического обслуживания".
  • Установите параметр 503 "Счетчик интервалов технического обслуживания" на "0", чтобы стереть его значение.

UV

Превышено максимально допустимое напряжение.

  • Проверьте напряжение питания преобразователя частоты.
  • Проверьте источник питания.

SA

Безопасный останов.

  • Проверьте – возможно, удалены перемычки между клеммами S1 и SC или S2 и SC, хотя функция "Безопасный останов" не используется.
  • Если функция "Безопасный останов" не используется, то для эксплуатации преобразователя частоты клеммы S1 и SC, S2 и SC должны быть замкнуты накоротко.
  • Если появляется индикация SA, хотя клеммы S1 и SC, S2 и SC соединены и применяется функция "Безопасный останов" (преобразователь готов к работе), это может быть вызвано внутренней ошибкой преобразователя.
  • Проверьте подключение клемм S1, S2 и SC. Если клеммы подключены без ошибок, обратитесь в сервисный центр.

Коды ошибок частотного преобразователя Mitsubishi (серьезные неисправности)

Ошибка

Расшифровка кода ошибки

Устранение ошибки

Fn

Вентилятор не исправен.

  • Проверьте охлаждающий вентилятор.
  • Замените охлаждающий вентилятор.

E.OC1

Отключение по превышению тока при разгоне.

  • Увеличьте время разгона. (уменьшите в ходе подъемных работ время разгона при движении вниз.)
  • Если при пуске постоянно появляется сообщение "E.OC1", отсоедините электродвигатель и запустите преобразователь частоты. Если индикация данного сообщения продолжается, обратитесь к региональному представителю компании.
  • Проверьте подключения на выходе, чтобы исключить возможность короткого замыкания или замыкания на землю.
  • Уменьшите настройку ограничения тока.
  • Активируйте интеллектуальный контроль выходного тока.
  • Установите правильное значение номинального напряжения двигателя при помощи параметра 19 "Максимальное выходное напряжение".

E.OC2

Отключение по превышению тока при постоянной скорости вращения.

  • Избегайте значительных колебаний нагрузки.
  • Проверьте проводные соединения на выходе, чтобы исключить возможность короткого замыкания или замыкания на землю.
  • Уменьшите настройку ограничения тока.
  • Активируйте интеллектуальный контроль выходного тока.

E.OC3

Отключение по превышению тока в процессе торможения или останова.

  • Увеличьте время торможения.
  • Проверьте проводные соединения на выходе, чтобы исключить возможность короткого замыкания или замыкания на землю.
  • Проверьте управление механическим тормозом.
  • Уменьшите настройку ограничения тока.
  • Активируйте интеллектуальный контроль выходного тока.

E.OV1

Превышение напряжения при разгоне.

  • Проверьте, не является ли время разгона (например, при спуске в ходе подъемных работ) слишком большим.
  • Проверьте, не слишком ли мало граничное значение, настроенное в параметре 22 "Ограничение тока".
  • Сократите время разгона.
  • Проверьте, включено ли управление промежуточным звеном (пар. 882, 883, 885 и 886).
  • Установите правильное значение в параметре 22 "Ограничение тока".

E.OV2

Превышение напряжения при постоянной скорости вращения.

  • Имеют ли место большие колебания нагрузки?
  • Проверьте, не слишком ли мало граничное значение, настроенное в параметре 22 "Ограничение тока".
  • Избегайте больших колебаний нагрузки.
  • Проверьте, включено ли управление промежуточным звеном постоянного тока (пар. 882, 883, 885 и 886.
  • Используйте внешний тормозной блок или центральный блок питания и рекуперации (FR-CV).
  • Установите правильное значение в параметре 22 "Ограничение тока".

E.OV3

Превышение напряжения в процессе торможения или останова.

  • Увеличьте время торможения. (Выберите время торможения с учетом момента инерции нагрузки.)
  • Используйте управление промежуточным звеном постоянного тока (пар. 882, 883, 885 и886).
  • Используйте внешний тормозной блок или центральный блок питания и рекуперации (FR-CV)

E.THT

Защита от перегрузки (частотный преобразователь).

  • Увеличьте время разгона/торможения.
  • Правильно отрегулируйте подъем крутящего момента.
  • Выберите подходящую нагрузочную характеристику для данной машины.
  • Уменьшите нагрузку.
  • Соблюдайте температуру окружающего воздуха.

E.THM

Защита электродвигателя от перегрузки (срабатывание электрической тепловой защиты).

  • Уменьшите нагрузку.
  • Если подключен двигатель с независимой вентиляцией, установите параметр 71 "Выбор электродвигателя" на значение, соответствующее двигателю с независимой вентиляцией.
  • Правильно настройте ограничение по току.

E.FIN

Перегрев радиатора.

  • Соблюдайте диапазон температуры окружающего воздуха.
  • Очистите радиатор.
  • Замените охлаждающий вентилятор.

E.ILF*

Рассогласование входных фаз.

  • Проверьте провода сетевого электропитания на обрыв.
  • В случае 3-фазного питания проверьте несимметричность входного напряжения.
  • Подключите входные фазы правильно.
  • Устраните обрывы проводов.
  • Проверьте настройку параметра 872 "Ошибка входной фазы".
  • Если входное напряжение сильно несимметрично, установите параметр 872 в "0" (без определения ошибки входной фазы).

E.OLT

Отключающая защита от опрокидывания двигателя.

  • Уменьшите нагрузку двигателя.
  • Проверьте настройку параметра 22 "ограничение по току".

E. BE

Неисправность встроенного тормозного транзистора. Неисправность во внутреннем электрическом контуре.

  • Замените преобразователь частоты.

E. GF

Ток перегрузки вследствие замыкания на землю.

  • Проверьте двигатель и кабель двигателя на наличие короткого замыкания на землю.
  • Устраните причину короткого замыкания на землю.

E. LF

Ошибка выходной фазы

  • Проверьте соединительный кабель и двигатель.
  • Убедитесь в том, что мощность подключенного двигателя не меньше мощности используемого преобразователя частоты.
  • Подключите кабели правильно.
  • Проверьте настройку параметров 251 "Ошибка выходных фаз".

E.OHT

Срабатывание внешней тепловой защиты двигателя (термоконтакта)

  • Проверьте, не чрезмерно ли нагрет двигатель.
  • Убедитесь в том, что один из параметров 178...182 "Присвоение функций входным клеммам" установлен на "7", чтобы входной клемме был присвоен сигнал OH.
  • Уменьшите нагрузку и рабочие циклы.
  • Хотя сброс контактов реле происходит автоматически, для повторного запуска преобразователя необходимо выполнить и сброс преобразователя.

E.PTC*

Срабатывание термистора с ПТК

  • Убедитесь в том, что датчик температуры подключен правильно.
  • Проверьте настройку параметра 561.
  • Уменьшите нагрузку.

E. PE

Ошибка запоминающего устройства

  • Превышено максимально допустимое количество циклов записи в E2PROM?
  • Если значения параметров записываются часто, установите параметр 342 в "1", чтобы значения параметров записывались в RAM. Учтите при этом, что при выключении напряжения питания преобразователь возвращается в состояние, в котором он находился перед записью в RAM.

E.PUE

Неисправность соединения с панелью управления

  • Следите за правильным подключением пульта управления FR-PU04 или FR-PU07.
  • Проверьте данные и настройки связи.
  • Повысьте значение параметра 122 или установите параметр в "9999" (без контроля времени).

E.rET

Превышение допустимого количества попыток перезапуска

  • Устранить причину срабатывания первоначальной защитной функции.

E.  5

Ошибка центрального процессора

  • Примите меры против наводки электромагнитных помех от других приборов на преобразователь частоты.
  • Если устранить проблему не удается, обратитесь сервисный центр.

E.CPU

E.CDO*

Превышение допустимого выходного тока

  • Если выходной ток превысил настройку параметра 150 "Контроль выходного тока", выход преобразователя отключается.
  • Проверьте настройки параметров 150 "Контроль выходного тока", 151 "Длительность контроля выходного тока", 166 "Длительность импульса сигнала Y12" и 167 "Режим при срабатывании контроля выходного тока".

E.IOH*

Перегрев сопротивления включения

  • Проверьте, не происходит ли включение и выключение напряжения питания с короткими интервалами.
  • Предотвратите включение и выключение напряжения питания с короткими интервалами. Если устранить проблему не удается, обратитесь к региональному торговому представителю.

E.AIE*

Неисправный аналоговый вход

  • Проверьте настройку параметра 267 "Установка входных заданных значений на клемме 4".
  • Подавайте заданное значение частоты в виде тока или определите вход в качестве потенциального с помощью праметра 267 "Установка входных заданных значений на клемме 4".

E.SAF*

Ошибка в защитном контуре

  • Если функция "Безопасный останов" не используется, то для эксплуатации преобразователя частоты клеммы S1 и SC, S2 и SC должны быть замкнуты накоротко (см. также раздел 3.4.3).
  • В случае применения функции "Безопасный останов" проверьте подключение клемм S1, S2 и SC, а также работу устройства, подающего сигналы (например, релейного модуля безопасности). Более подробное описание функции "Безопасный останов" имеется в руководстве "FR-D700 SC EC – Safety stop function instruction manual" (No документа: BCN-A211508-005").

*Если при применении пульта управления FR-PU04 происходит один из следующих сбоев в работе «E.ILF, E.PTC, E.CDO, E.IOH, E.AIE и E.SAF» на дисплее преобразователя появится сообщение об ошибке «Ошибка 14»

Если возникла какая-либо иная ошибка, не описанная выше, свяжитесь с региональным представителем компании Mitsubishi.

Просмотр и удаление списка кодов (сигналов) ошибок

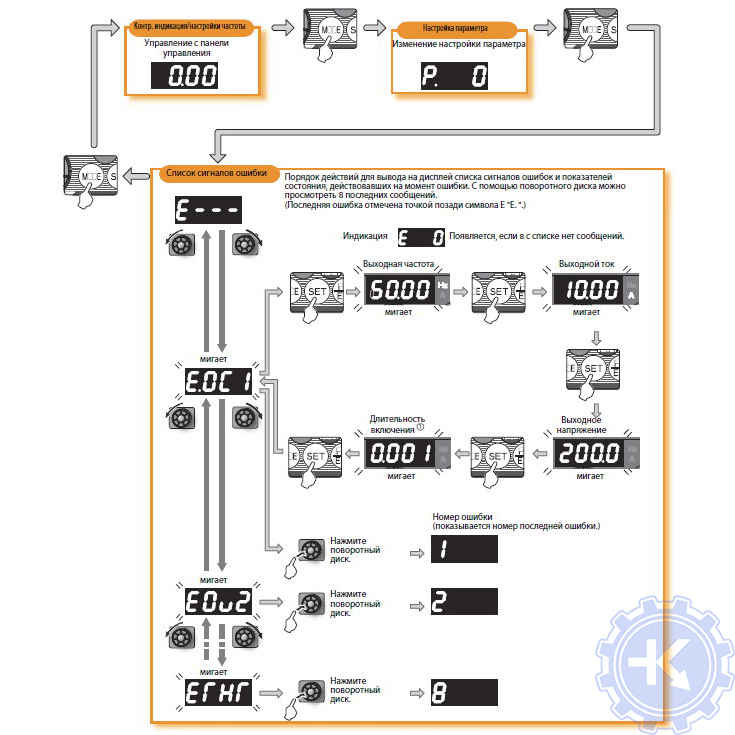

Просмотр списка сигналов ошибок после появления серьезной неисправности

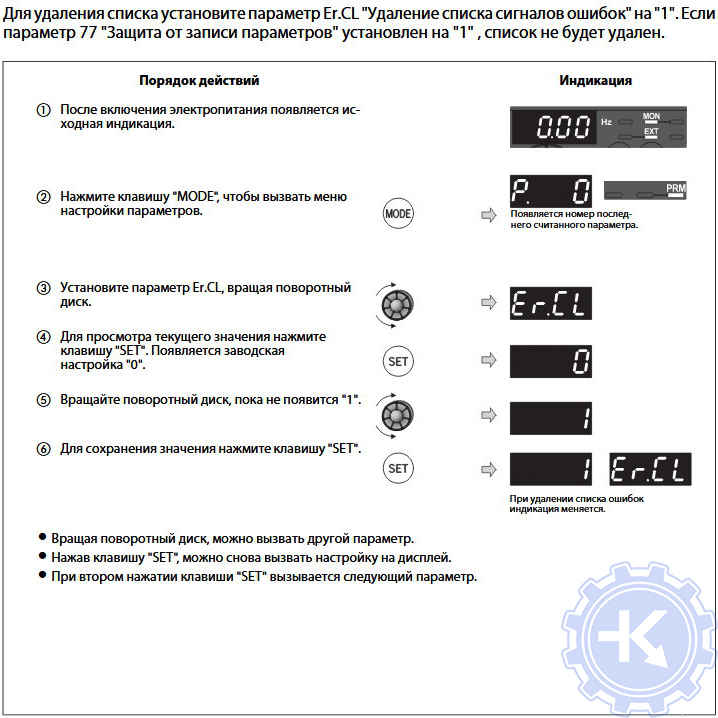

Удаление списка кодов ошибок ПЧ Mitsubishi

Просмотр списка сигналов ошибок после появления серьезной неисправности

Удаление списка кодов ошибок ПЧ Mitsubishi

Сброс ошибок и Ремонт частотников Mitsubishi в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей. Логотип компании 'Кернел'Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотного преобразователя Mitsubishi производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, сбросом ошибок, программированием и настройкой частотных преобразователей? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Похожие статьи
